Hydraulischer Abgleich bei Fußbodenheizungen

Für eine optimale Wärmeverteilung und Energieeinsparung ist ein hydraulischer Abgleich unerlässlich. Mit welchen Verfahren können Sie diesen Abgleich durchführen?

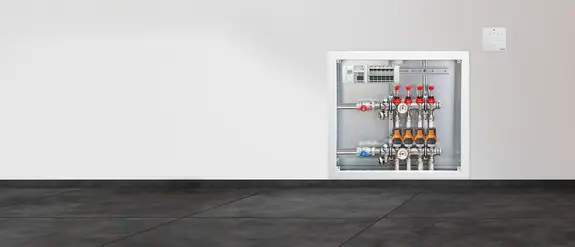

Geöffneter Verteiler einer Fußbodenheizung in einer weißen Wand über einem dunkelgrau gefliesten Boden

Energie sparen – adaptiv regeln.

Eine effiziente Fußbodenheizung ist nicht nur eine Quelle wohliger Wärme, sondern auch eine Investition in Komfort und Energieeffizienz. Damit Ihre Fußbodenheizung optimal funktioniert und Sie langfristig von niedrigeren Energiekosten profitieren können, ist ein hydraulischer Abgleich unerlässlich. Mit unseren intelligenten, selbstlernenden Systemen kommen Sie sogar in den Genuss eines adaptiven hydraulischen Abgleiches, der automatisch Ihren Energieverbrauch optimiert.

Was ist ein hydraulischer Abgleich?

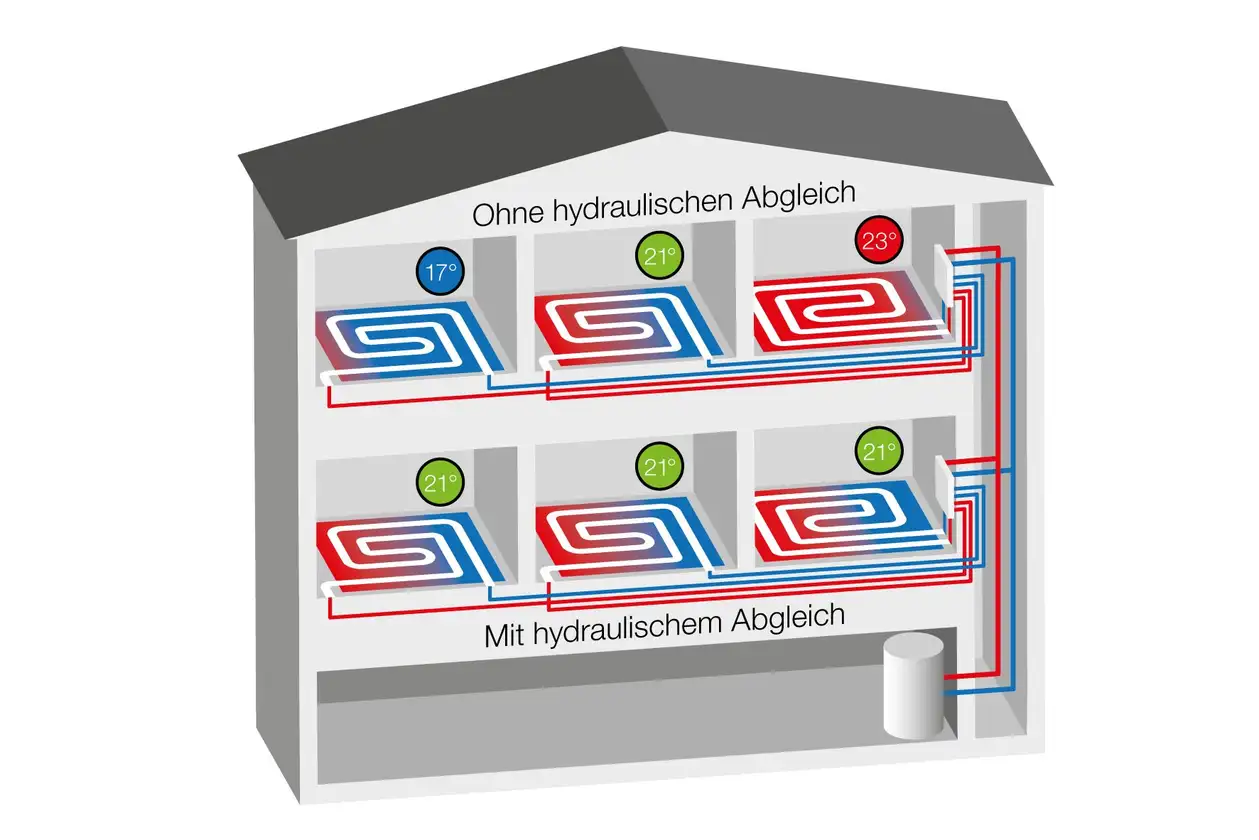

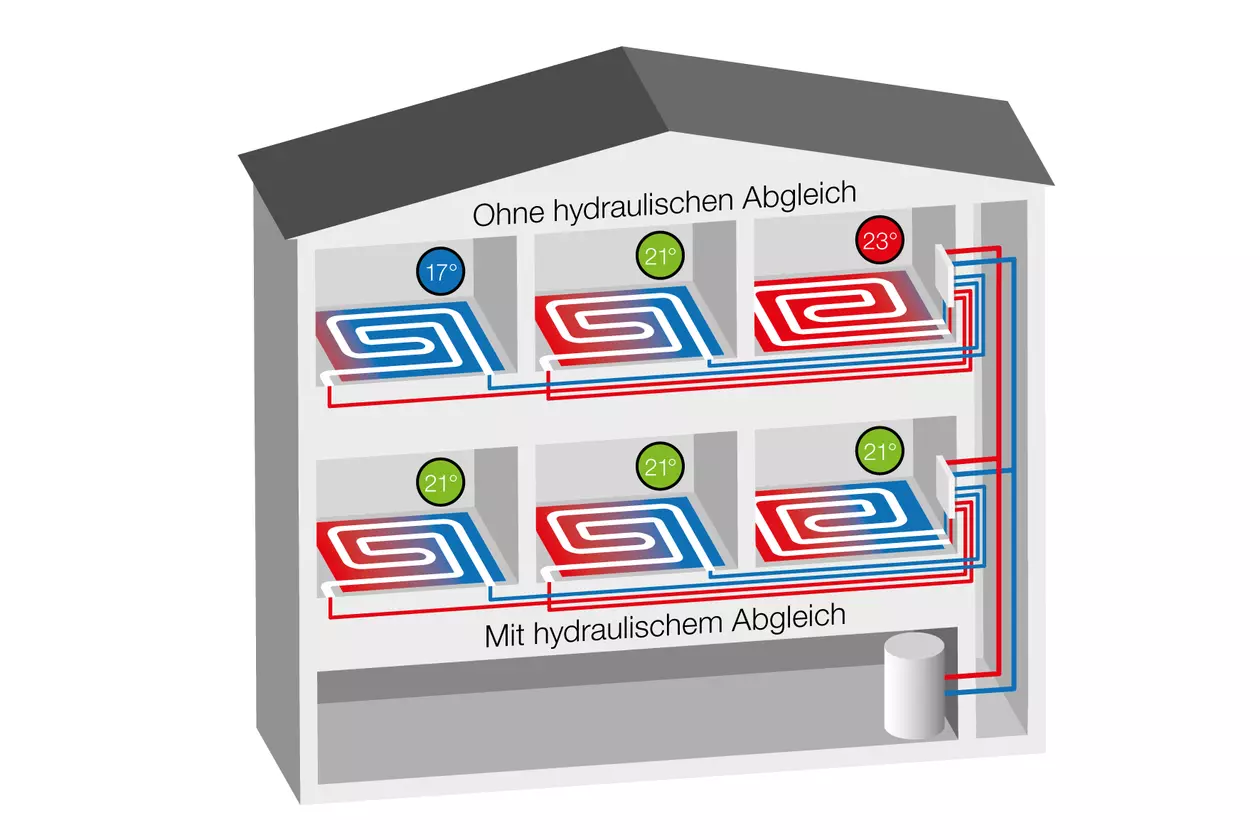

Vergleichs-Grafik über die Wärmeverteilung eines Hauses mit und ohne hydraulischem Abgleich. © Schlueter-Systems
Wärmeverteilung in einem Wohnhaus mit und ohne hydraulischen Abgleich.

Der hydraulische Abgleich ist ein Verfahren zur Optimierung der Wasserverteilung im Heizungssystem. Ziel ist es, dass alle Heizkreise – und damit Räume – entsprechend ihres Wärmebedarfes mit der richtigen Heizwassermenge versorgt werden.

Grundsätzlich sucht sich das Wasser im Heizungssystem den Weg mit dem geringsten Widerstand, wodurch es eher durch kurze statt lange Heizkreise fließt. Als Resultat werden Räume, die nah am Heizkessel liegen, häufig zu warm – weiter entfernt liegende Räume hingegen bleiben ungemütlich kalt. Wenn durch dieses Ungleichgewicht zudem zu warmes Rücklaufwasser zum Heizkessel strömt, besteht die Gefahr, dass die Anlage zu früh abschaltet. Diese zu häufige Taktung wiederum führt dazu, dass das System an Effizienz verliert.

Ein hydraulischer Abgleich behebt diese Über- bzw. Unterversorgung von Heizwasser in den einzelnen Heizkreisen. Das Resultat: Eine optimierte und energieeffiziente Wärmeverteilung – und damit deutlich mehr Wohnkomfort in allen Räumen bei gleichzeitig geringeren Energiekosten.

Vorteile eines hydraulischen Abgleichs bei Fußbodenheizungen

  Gleichmäßige Wärmeverteilung

Eine Fußbodenheizung verteilt die Wärme angenehm gleichmäßig im gesamten Raum – und mit einem hydraulischen Abgleich schöpfen Sie diesen Vorteil voll aus! Er stellt sicher, dass jeder Raum auch exakt die benötigte Heizwassermenge erhält und Sie überall wohlige Wärme ohne Zugluft genießen können. Perfekter Wohnkomfort!

  Erhöhte Energieeffizienz

Die Fußbodenheizung ist eine nachhaltige und energieeffiziente Lösung. Mit einem hydraulischen Abgleich profitieren Sie von diesem Vorteil gleich doppelt: Durch die Optimierung der Heizwasserströmung kann die Heizungsanlage effizienter arbeiten und Ihren Energieverbrauch weiter reduzieren. Das ist gut für die Umwelt – und für Ihre Heizkostenrechnung!

Statischer hydraulischer Abgleich

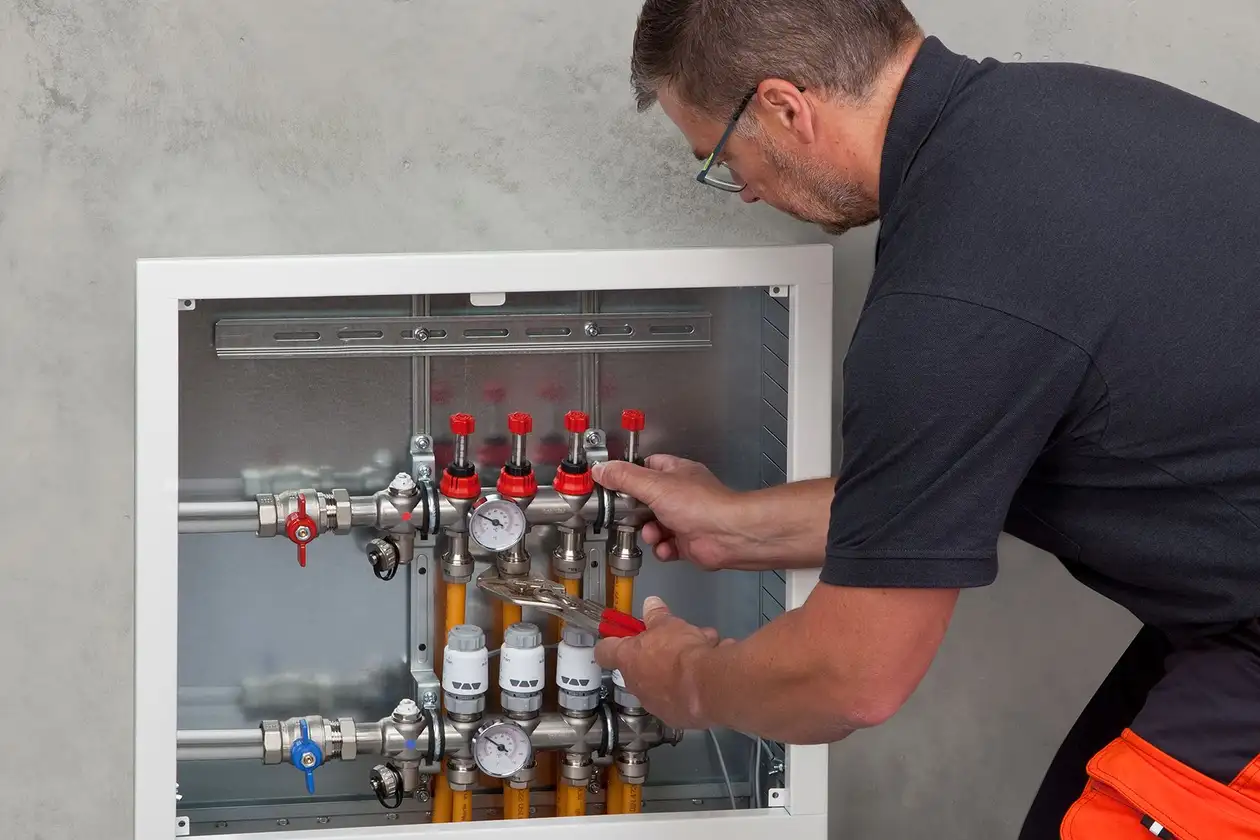

Ein Schlüter-Systemhandwerker nimmt Einstellungen an einem Heizkreisverteiler für die Bodenheizung BEKOTEC-THERM vor. © Schlueter-Systems
Ein Fachmann stellt die Einstellwerte für die Heizkreise manuell ein, nachdem er die Berechnungen durchgeführt hat.

Der statische hydraulische Abgleich ist die konventionelle Methode, bei der manuelle Einstellungen an Ventilen und Reglern vorgenommen werden. Diese Einstellungen basieren auf Berechnungen, die die Durchflussmengen und den Druckverlust für jeden Heizkreis berücksichtigen. Anschließend konfiguriert die Fachkraft die statischen Stellantriebe. Diese Methode erfordert eine genaue Planung und Durchführung, um sicherzustellen, dass die Voreinstellungen korrekt sind.

Nachteile des statischen hydraulischen Abgleichs

  • Erfordert präzise Berechnungen und manuelle Eingriffe
  • Nicht flexibel gegenüber Veränderungen im System (z. B. wechselnde Außentemperaturen, veränderte Raumnutzung)
  • Anpassungen und Optimierungen sind zeitaufwendig und teuer

Adaptiver hydraulischer Abgleich

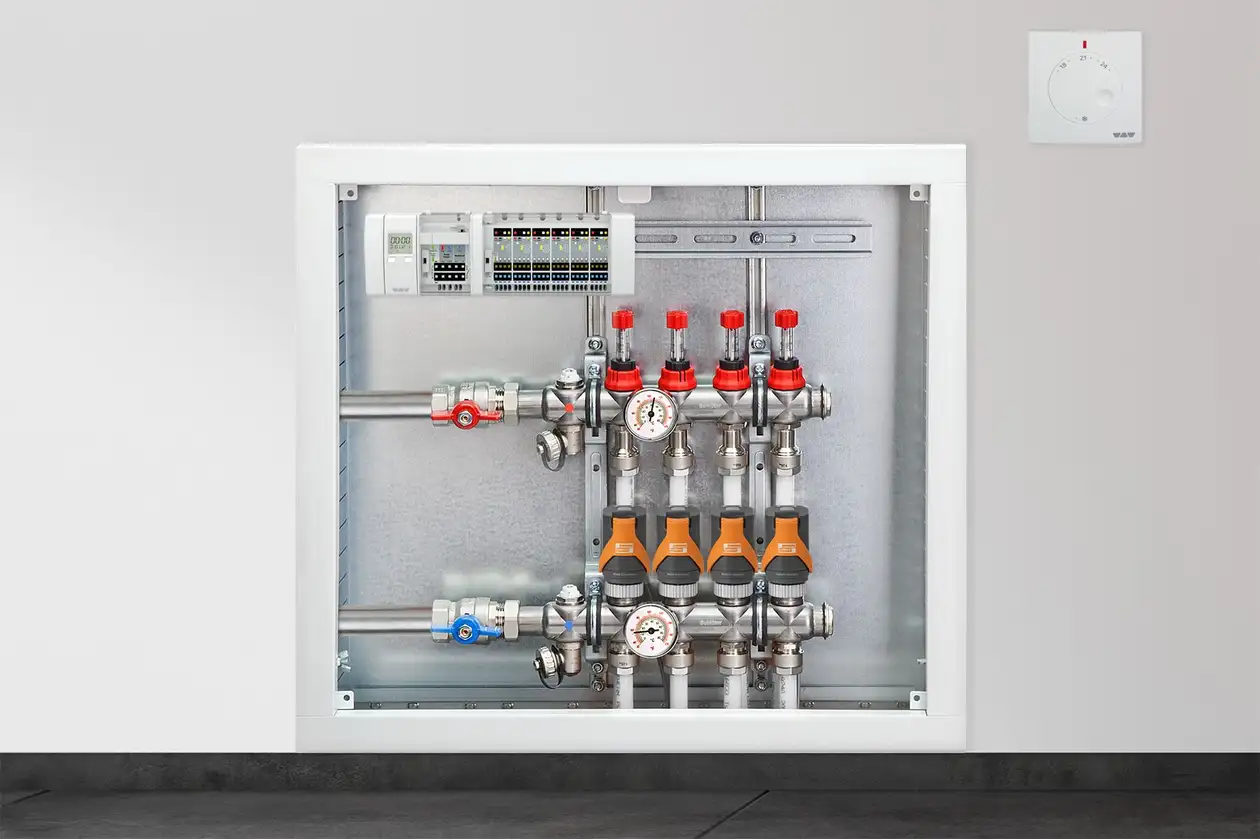

Heizkreis-Verteilerschrank mit BEKOTEC-THERM-EAHB für einen adaptiven hydraulischen Abgleich. © Schlueter-Systems
Heizkreis-Verteilerschrank mit Stellantrieben für einen adaptiven hydraulischen Abgleich.

Im Gegensatz dazu steht der adaptive hydraulische Abgleich, der eine dynamische und automatische Anpassung der Durchflussmengen in Echtzeit ermöglicht. Dazu benötigt es einen passenden intelligenten Stellantrieb, dessen Sensoren kontinuierlich Vor- und Rücklauftemperatur des jeweiligen Heizkreises messen und mittels Hubbewegungen die optimale Durchflussmenge anpassen.

Vorteile des adaptiven hydraulischen Abgleichs

  1. Automatische Anpassung: Der adaptive hydraulische Abgleich passt sich automatisch an wechselnde Bedingungen an, wie zum Beispiel Änderungen der Außentemperatur oder geänderte Anforderungen in den beheizten Räumen. Durch diesen Selbstlerneffekt wird stets eine optimale Wärmeverteilung gewährleistet.
  2. Energieeinsparung: Durch die kontinuierliche Optimierung der Durchflussmengen kann der Energieverbrauch erheblich reduziert werden. Dies führt zu geringeren Heizkosten und einer höheren Energieeffizienz des Systems.
  3. Komfortsteigerung: Eine jederzeit gewährleistete, gleichmäßige Wärmeverteilung sorgt für ein angenehmes Raumklima in allen Bereichen des Gebäudes. Kalte Ecken und überhitzte Räume gehören so der Vergangenheit an.
  4. Einfache Installation und Wartung: Moderne adaptive Systeme sind einfacher zu installieren und erfordern keine detaillierte Heizlastberechnung im Vorfeld. Weiterhin erfordern sie weniger Wartungsaufwand, da die Anpassungen automatisch und ohne manuelle Eingriffe erfolgen.
  5. Integration in Smart-Home-Systeme: Unsere Stellantriebe lassen sich leicht in bestehende Smart-Home-Technologien integrieren, was eine noch präzisere Steuerung und Überwachung der Gebäudeautomatisierung ermöglicht.

Der Direktvergleich: Statischer vs. adaptiver hydraulischer Abgleich

  statischer hydraulischer Abgleich adaptiver hydraulischer  Abgleich
Vorab-Berechnung notwendig
manuelle Einstellung am Heizkreisverteiler notwendig
intelligente, adaptive Anpassung
einfache Installation
selbstlernend

Hydraulischer Abgleich mit Schlüter-Systems

Der adaptive hydraulische Abgleich bietet erhebliche Vorteile gegenüber dem statischen hydraulischen Abgleich, insbesondere bei Fußbodenheizungen wie Schlüter-BEKOTEC-THERM. Durch die automatische und kontinuierliche Anpassung der Durchflussmengen wird nicht nur der Energieverbrauch optimiert, sondern auch der Komfort für die Bewohner erhöht – und das für jeden Raum! Trotz höherer Anfangsinvestitionen stellt der adaptive hydraulische Abgleich eine zukunftsweisende Lösung dar, die langfristig sowohl ökonomische als auch ökologische Vorteile bietet.

Bei uns haben Sie die Wahl zwischen verschiedenen Systemprodukten, mit denen Sie den hydraulischen Abgleich sowohl adaptiv als auch statisch in Ihre Fußbodenheizung integrieren können. Denn egal für welche Variante Sie sich entscheiden – sie ist besser als gar keinen hydraulischen Abgleich zu berücksichtigen!
