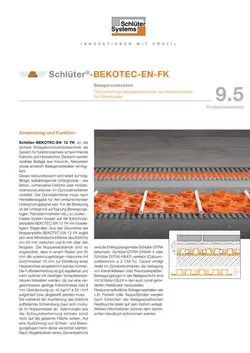

Schlüter-BEKOTEC-EN-FK  Die Leichtgewicht-Estrichnoppenplatte

Schlüter-BEKOTEC-EN 12 FK ist die sichere Belagskonstruktionstechnik als System für funktionssichere Estriche und Heizestriche. Dadurch werden rissfreie Beläge aus Keramik, Naturstein sowie anderen Belagsmaterialien ermöglicht.

Dieses Verbundsystem wird direkt auf tragfähige, lastabtragende Untergründe - wie Beton, vorhandene Estriche oder Holzdeckenkonstruktionen - im Dünnbettverfahren verklebt. Der Dünnbettmörtel muss nach Herstellerangabe für den entsprechenden Untergrund geeignet sein. Für die Beheizung ist der Untergrund auf Eignung (Bewegungsfugen, Randdämmstreifen etc.) zu prüfen.

Dieses System basiert auf der Estrichnoppenplatte BEKOTEC-EN 12 FK mit rückseitigem Trägervlies. Aus der Geometrie der Noppenplatte BEKOTEC-EN 12 FK ergibt sich eine Mindestschichtdicke des Estrichs von 20 mm zwischen und 8 mm über den Noppen. Die Noppenabstände sind so angeordnet, dass in einem Raster von 50 mm die systemzugehörigen Heizrohre mit Durchmesser 10 mm zur Erstellung eines Heizestriches eingeklemmt werden können.

Die Fußbodenheizung ist gut regulierbar und kann optimal mit niedrigen Vorlaufstemperaturen betrieben werden, da nur eine vergleichsweise geringe Estrichmasse (bei 8 mm Überdeckung ca. 40 kg/m² ≙ 20 l /m²) aufgeheizt bzw. abgekühlt werden muss.

Die während der Aushärtung des Estrichs auftretende Schwindung baut sich modular im Noppenraster ab. Spannungen aus der Schwundverformung können somit nicht auf die gesamte Fläche wirken. Auf eine Ausführung von Schein- und Bewegungsfugen kann daher verzichtet werden. Nach Begehbarkeit eines Zementestrichs wird die Entkopplungsmatte Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 oder Schlüter-DITRA-HEAT) verklebt (Calciumsulfatestrich ≤ 2 CM-%). Darauf erfolgt direkt im Dünnbettverfahren die Verlegung von Keramikfliesen oder Natursteinplatten. Bewegungsfugen in der Belagsschicht sind mit Schlüter-DILEX in den auch sonst geforderten Abständen herzustellen.

Rissunempfindliche Belagsmaterialien wie z. B. Parkett oder Teppichböden werden nach Erreichen der belagsspezifischen Restfeuchte direkt auf dem Estrich verlegt.

Weitere Informationen können dem technischen Handbuch entnommen werden.

Technische Daten

1. Noppengröße: ca. 44 mm
   Verlegeabstand: 50, 100, 150 mm ...
   Systemzugehörige Heizrohre: ø 10 mm
   Die Noppen weisen einen Hinterschnitt auf, so dass Heizrohre ohne Halteklammern sicher gehalten werden.
2. Verbindungen:
   Die Noppenplatten werden zur Verbindung um eine Noppenreihe überlappt und ineinander gesteckt.
3. Nutzfläche: 1,1 x 0,7 m = 0,77 m²
   Plattenhöhe: 12 mm
4. Verpackung: 10 Stück / Karton = 7,7 m²
   Die Kartongröße beträgt ca. 1160 x 800 x 80 mm.

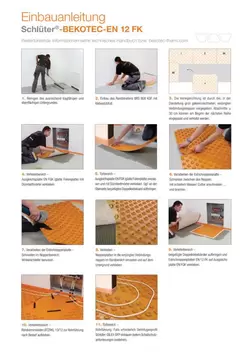

1. Schlüter-BEKOTEC-EN 12 FK wird als Verbundsystem mittels rückseitigem Trägervlies im Dünnbettverfahren mit dem tragfähigen und ebenflächigen Untergrund verklebt. Der Untergrund muss frei von haftungsfeindlichen Bestandteilen, tragfähig und eben sein. Eventuelle Ausgleichsmaßnahmen sind vor Verlegung von BEKOTEC-EN 12 FK durchzuführen.

   Die Auswahl des Klebers, mit dem BEKOTEC-EN 12 FK zu verarbeiten ist, richtet sich nach der Art des Untergrundes. Der Kleber muss am Untergrund haften und sich in dem Trägervlies der BEKOTEC-EN 12 FK mechanisch verklammern. Bei den meisten Untergründen kann ein hydraulisch abbindender Dünnbettmortel eingesetzt werden. Materialunverträglichkeiten untereinander sind ggf. zu prüfen. Der Dünnbettmörtel wird mit einem Zahnspachtel (Empfehlung 6 x 6 mm) auf den Untergrund aufgebracht.

2. Die Belagsränder an aufsteigenden Wänden oder Einbauten sind mit dem 8 mm dicken Randstreifen Schlüter-BEKOTEC-BRS 808 KSF abzustellen.

   Der am Randstreifen integrierte Klebestützfuß weist an der Unterseite einen Klebestreifen zur Fixierung auf. Durch die Verklebung auf dem Untergrund und die Vorspannung des Stützfußes wird der Randstreifen gegen die Wand gedrückt. Mit dem Aufkleben der Schlüter-BEKOTEC-Noppenplatte auf den Klebefuß entsteht eine Verbindung, die die Platte auf dem Untergrund fixiert und auch das Unterlaufen bei der Verarbeitung von Fließestrich verhindert.

3. Die Noppenplatten BEKOTEC-EN 12 FK werden vollflächig mit dem Trägervlies in den aufgetragenen Kleber eingebettet. Die klebeoffene Zeit muss beachtet werden. Die Noppenplatten BEKOTEC-EN 12 FK müssen im Randbereich passgenau zugeschnitten werden. Zur Verbindung der BEKOTEC-Platten werden diese mit einer Noppenreihe überlappend ineinander gesteckt (siehe Foto).

   Im Türdurchgangsbereich und im Verteilerbereich kann zur Vereinfachung der Rohrführung die glatte Ausgleichsplatte Schlüter-BEKOTEC-ENFGK verwendet werden, die mit dem rückseitigen Trägervlies mit dem tragfähigen und ebenflächigen Untergrund verklebt wird. Ggf. ist zur Fixierung der Noppenplatten das beigefügte Doppelklebeband an der Oberfläche der Ausgleichsplatte aufzubringen. Durch die selbstklebende Rohrklemmleiste Schlüter-BEKOTEC-ZRKL 10/12 ist eine exakte Rohrführung in diesem Bereich möglich.

4. Zur Herstellung der BEKOTEC-THERM Fußbodenheizung können nach Aushärtung des Dünnbettmörtels zwischen den hinterschnittenen Noppen die systemzugehörigen Heizrohre mit dem Durchmesser 10 mm eingeklemmt werden. Die Rohrabstände sind entsprechend der erforderlichen Heizleistung anhand der BEKOTEC Heizleistungsdiagramme zu wählen.
5. Im Zuge des Estricheinbaus wird frischer Zementestrich der Estrichgüte CT-C25-F4, max. F5 oder Calciumsulfatestrich CA-C25-F4, max. F5 mit einer Mindestestrichüberdeckung von 8 mm (hierbei 0-4 mm Gesteinskörnung empfohlen) in die Noppenplatte eingebracht. Zum Höhenausgleich kann die Schichtdicke partiell auf max. 15 mm erhöht werden. Geeignete Fließestriche CAF/CTF mit entsprechender Spezifikation können ebenso verwendet werden. Zu berücksichtigen sind hier die für diese Anwendung zugelassenen Systeme.

   Hinweis: Abweichende Estricheigenschaften sind im Vorfeld objektbezogen mit unserem anwendungstechnischen Verkauf zu klären.

   Soll eine Trittschallübertragung zwischen zwei Räumen verhindert werden, so ist der Estrich dort mit dem Dehnungsfugenprofil Schlüter-DILEX-DFP zu trennen.

6. Unmittelbar nach dem Erreichen einer Anfangsfestigkeit, die ein Begehen des Zementestrichs erlaubt, wird die Entkopplungsmatte Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 oder Schlüter-DITRA-HEAT) unter Beachtung der Verarbeitungshinweise des Produktdatenblatts 6.1 (alternativ: 6.2 oder 6.4) verklebt. Calciumsulfat­estriche sind mit der Entkopplungsmatte belegbar, sobald eine Restfeuchte ≤ 2 CM-% erreicht wird.
7. Als flexible Randfuge im Bereich des Boden-/Wand-Überganges ist das Eckbewegungsprofil Schlüter-DILEX-EK bzw. -RF (vgl. Produktinfo 4.14) einzubauen. Der Überstand des Randstreifens BEKOTEC-BRS 808 KSF ist zuvor abzutrennen.
8. Bei der Verwendung des BEKOTEC-THERM Keramik-Klimabodens als Fußbodenheizung kann die fertige Belagskonstruktion bereits nach sieben Tagen aufgeheizt werden. Beginnend bei 25 °C kann die Vorlauftemperatur dabei täglich um max. 5 °C bis auf die gewünschte Nutzungstemperatur erhöht werden.
9. Belagsmaterialien, die nicht rissgefährdet sind (z. B. Parkett, Teppich oder Kunststoffbeläge), werden ohne Entkopplungsmatte direkt auf den BEKOTEC Estrich aufgebracht. Dabei ist die Estrichhöhe auf die jeweiligen Materialdicken anzupassen.
   Hinweis: Neben den jeweils geltenden Verarbeitungsrichtlinien sind die für das gewählte Belagsmaterial zulässigen Restfeuchtigkeiten des Estrichs zu beachten. Detaillierte Verarbeitungshinweise in Verbindung mit nichtkeramischen Oberbelägen können Sie dem technischen Hand-buch für Schlüter-BEKOTEC-THERM entnehmen oder bei unserem anwendungstechnischen Verkauf einholen.
