Schlüter-BEKOTEC-THERM-EBC

Basismodul „Control“

An das Schlüter-BEKOTEC-THERM-EBC Basismodul „Control“ können die Anschlussmodule für kabel- und funkbetriebene Raumtemperaturregler (Schlüter-BEKOTEC-THERM-EAR und Schlüter-BEKOTEC-THERM-EAR-WL) angeschlossen und mit Energie versorgt werden. Auch eine Mischinstallation beider Anschlussmodule ist möglich. Über die jeweiligen Anschlussmodule werden die drahtgebundenen Raumsensoren mit Kleinspannung (DC 5 V (SELV)) versorgt. Die angeschlossenen Stellantriebe werden mit 230 V Wechselstrom angesteuert. Besonders praktisch: Betriebszustand und Spannungsversorgung lassen sich eindeutig an den LEDs ablesen.


Schlueter©Schlüter-Systems KG
zoom_out_map search

Weitere Funktionen des Basismoduls „Control“:

  • Steckplatz/Slot für die optionale Timereinheit
  • Pumpenschaltung (Relais) „Heizen“
  • Pumpenschaltung (Relais) „Kühlen“
  • Kaskadenausgang zur Schaltung des Heiz-/ Kühlausgangs an weitere Basismodule
  • Eingang zur Umschaltung „Heizen/Kühlen“

DownloadAuswahl

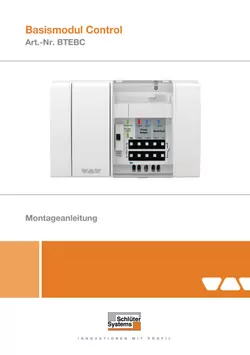

Montageanleitung - Basismodul Control Art.-Nr. BTEBC
Einbauanleitung - © Schlueter-Systems
PDF – 0.43 MB
Schlüter-BEKOTEC /-THERM - Energiesparend. Komfortabel. Zuverlässig.
Broschüre - © Schlueter-Systems
PDF – 2.56 MB
Schlüter-BEKOTEC-THERM - Der Keramik-Klimaboden | Technisches Handbuch
Technisches Handbuch - © Schlueter-Systems
PDF – 10.73 MB
Schlüter-BEKOTEC-THERM Der Keramik-Klimaboden - Energiesparen mit Keramik
Broschüre - © Schlueter-Systems
PDF – 1.12 MB
Schlüter-BEKOTEC System - Einbauanleitung
Einbauanleitung - © Schlueter-Systems
PDF – 1.03 MB
