Schlüter-KERDI-BOARD-WS  Waschtisch-Set für Standarmaturen

Ein besonderer Hingucker im Bad ist der Waschtisch. Ob freischwebend oder stehend, in einer Nische oder prominent im Raum platziert. Mit Schlüter-KERDI-BOARD-WS eröffnet sich Ihnen ein einfacher Weg zu individuell gestalteten, befliesbaren Waschtischen und Standarmaturen – auch in bestehenden Bädern. Zur schnellen und einfachen Errichtung Ihres neuen Waschtisches haben wir ein vorgefertigtes und gleichzeitig individuell zuschneidbares KERDI-BOARD-Element entwickelt, das Sie direkt mit Fliesen ausstatten können. Weiterhin überzeugt es mit dem gewohnt leichten Gewicht, dem einfachen Umgang und kann sogar für barrierefreie Lösungen genutzt werden.

Durch das im Set enthaltene 1 ¼ Zoll Anschlussgewinde ist die Kombination mit handelsüblichen Siphons optimal geeignet. Ebenfalls im Set befindliche KERDI-Komponenten dienen der sicheren Abdichtung.

KERDI-BOARD-WS lässt sich stabil in einer Wandnische oder mit Standfüßen versehen einbauen. Bei gewünschter freischwebender Montage haben wir für Sie darüber hinaus noch optionale Wandkonsolen im Sortiment. Der Waschtisch lässt sich ausschließlich mit unseren Entwässerungsprofilen KERDI-LINE-VARIO-COVE und KERDI-LINE-VARIO-WAVE oder dem neuen Entwässerungsprofil KERDI-BOARD-WDP im Design INCOVE kombinieren.

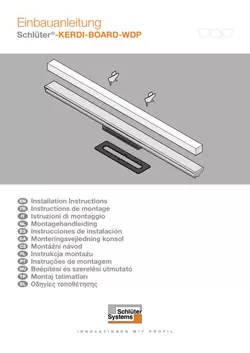

Schlüter-KERDI-BOARD-WDP ist ein Entwässerungsprofil, das als Schattenfuge in den Waschtisch KERDI-BOARD-WS integriert wird. Gefertigt ist es aus gebürstetem Edelstahl V4A und wird mit verschweißten Endkappen und zusätzlichen zwei Endkappen geliefert, da das Profil variabel kürzbar ist. Die Entwässerung erfolgt mittig durch einen Ablaufschlitz mit einer Länge von 140 mm.

Die dazu passenden Gefällekeile Schlüter-WASHBASINPROFILE-WS haben ein 9 % Gefälle zur Verkleidung der seitlichen Wangen. Zur Abdeckung der frontalen Sichtkante ist dem Set ein Dekorprofil beigelegt. Die Profile sind in gebürstetem Edelstahl und farbigem oder strukturbeschichtetem Aluminium erhältlich.

Im Set sind enthalten:

·         Vorgefertigter Waschtisch aus KERDI-BOARD

·         KERDI-KERS-Formteile (rechts und links)

·         Ablaufadapter mit 1 ¼ Zoll Anschlussgewinde inkl. KERDI-Dichtmanschette

·         KERDI-FIX-Kartusche

·         Bürsten

·         Bohrschablone

·         Montageanleitung

·         Füllstücke


Produktfoto KERDI-BOARD-WS 1©Schlüter-Systems KG
Produktfoto KERDI-BOARD-WS 2©Schlüter-Systems KG
Produktfoto KERDI-BOARD-WS 3©Schlüter-Systems KG
Produktfoto KERDI-BOARD-WS 4©Schlüter-Systems KG
Produktfoto KERDI-BOARD-WS 5©Schlüter-Systems KG
Produktfoto KERDI-BOARD-WS 6©Schlüter-Systems KG
Schnittzeichnung KERDI-BOARD-WS 1©Schlüter-Systems KG
zoom_out_map search
Produktfoto KERDI-BOARD-WS 1
Produktfoto KERDI-BOARD-WS 2
Produktfoto KERDI-BOARD-WS 3
Produktfoto KERDI-BOARD-WS 4
Produktfoto KERDI-BOARD-WS 5
Produktfoto KERDI-BOARD-WS 6
Schnittzeichnung KERDI-BOARD-WS 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Allgemeine Produktinformationen

Schlüter-KERDI-BOARD-WS und -WW sind vorgefertigte Einbauelemente zur Erstellung individueller Waschtische mit Ablagefläche für den Wassereinlauf mittels bauseitiger Einlaufarmatur zur Tischmontage (Schlüter-KERDI-BOARD-WS) und für den Wassereinlauf mittels bauseitiger Einlaufarmatur zur Wandmontage (Schlüter-KERDI-BOARD-WW). Gefertigt aus dem multifunktionalen Fliesen-Verlegeuntergrund Schlüter-KERDI-BOARD können die Waschtische direkt mit Fliesen im Dünnbettverfahren bekleidet werden. Sie können freischwebend mittels den optional erhältlichen Wandkonsolen KERDI-BOARD-AB oder vorzugsweise in Nischen, Wandecken bzw. mit Hilfe von 50 mm KERDI-BOARD (als Standfüße) individuell und einfach den örtlichen Gegebenheiten angepasst werden. (Siehe hierzu auch das entsprechende Datenblatt 12.1) Der im Lieferumfang enthaltene Ablauflaufadapter mit fest integrierter, flexibler KERDI-Abdichtungsmanschette und 11/4“ Anschlussgewinde ermöglicht den Anschluss von handelsüblichen Siphons. In Verbindung mit den ebenfalls im Lieferumfang enthaltenen, vorgefertigten KERDI-KERS-Eckformteilen kann des Weiteren eine sichere Abdichtung zur angrenzenden Wand gewährleistet werden.

Schlüter-WASHBASINPROFILE sind mehrteilige Produkte zur optionalen Verkleidung der Seitenflanken des Waschbeckens, sowie auch ein Randprofil für die Stirnseite der Waschtischversion WS, welche bei der Verfliesung des Waschtisches alternativ zur Fliese genutzt werden können.

Als Entwässerungsprofile stehen mit -COVE und -WAVE zwei Designs aus der KERDI-LINE-VARIO Familie zur Verfügung. Diese sind variabel ablängbar, höhenverstellbar und werden werksseitig mit zwei passenden Endkappen ausgeliefert. (Siehe hierzu auch das entsprechende Datenblatt 8.10.)

Mit dem Design-Profil Schlüter-KERDI-LINE-INCOVE besteht die Möglichkeit, in Verbindung mit der Waschtischversion WS eine ansprechende Schattenfugenentwässerung zu erstellen. Das vorgefertigte Profil mit verschweißten Endkappen kann bis zu einer Fliesendicke von 11 mm eingesetzt werden. Bei dickeren Fliesen ist das Profil variabel kürzbar und kann mit den beiliegenden Endkappen versehen werden.

Bei Bedarf steht mit unserem LIPROTEC-System eine umfangreiche Profil-Auswahl zur individuellen Beleuchtung des Waschtisches zur Verfügung.

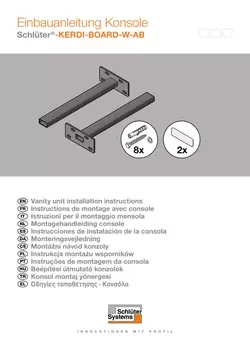

KERDI-BOARD-WS - Freischwebender Einbau mittels optional erhältlichen Wandkonsolen:

Achtung: Der Befestigungsuntergrund muss ebenflächig, lotrecht und für eine ausreichende Lastabtragung geeignet sein.

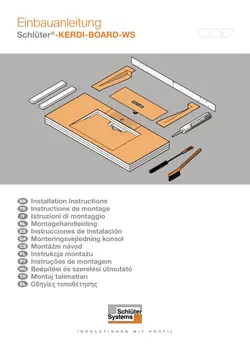

  1. Der KERDI-BOARD-WS ist individuell (gemäß Datenblatt) den örtlichen Gegebenheiten anpassbar.
  2. Die Bohrlöcher sind unter Zuhilfenahme der mitgelieferten Bohrschablone anzuzeichnen.
  3. Der Waschtisch ist rückseitig mit ausreichend Montagekleber KERDI-FIX zu versehen und auf die Konsolen aufzuschieben, sodass eine kraftschlüssige Verbindung zur Wand entsteht.
  4. Die Abdichtung erfolgt durch Verklebung der im Set enthaltenen KERDI-KERS-Abdichtungsmanschetten mit dem Dichtkleber KERDI-COLL-L (nicht im Lieferumfang enthalten).
  5. Der Ablaufadapter wird zusätzlich im Bereich der Durchführung mit KERDI-FIX fixiert.



KERDI-BOARD-WS - Freie Aufstellung auf Füße und Nischenmontage:

  1. Installationshöhen gemäß Datenblatt festlegen.
  2. Der KERDI-BOARD Waschtisch ist gemäß Datenblatt individuell den örtlichen Gegebenheiten anpassbar. Bei freier Aufstellung werden zwei Füße aus mindestens 50 mm dickem KERDI-BOARD verwendet, die links und rechts zwischen Becken und Waschtischende bedingt variabel platziert werden können.
  3. Es muss keine Rücksicht auf den Siphon genommen werden, da der Entwässerungsstutzen weit genug von der Wand entfernt ist.
  4. Die Bauteile werden untereinander mit dem in Set enthaltenen Montagekleber KERDI-FIX kraftschlüssig verbunden. Die mitgelieferten Füllstücke werden in die für die Konsolenbefestigung vorgesehenen Hohlräume eingebracht.
  5. Die Abdichtung erfolgt unter Zunahme des Dichtklebers Schlüter-KERDI-COLL-L (nicht im Lieferumfang enthalten). Der Ablaufadapter wird zusätzlich im Bereich der Durchführung mit KERDI-FIX fixiert.
  6. Bei einer Nischenmontage ist auf eine Mindestauflage von 20 mm über die gesamte Waschtischbreite zu sorgen.
  7. Vor dem Verfliesen empfiehlt es sich, die Fliese im Bereich der Armatur zu bearbeiten und mit einer Diamantbohrkrone (nicht im Lieferumfang enthalten) ein passendes Loch zu bohren.

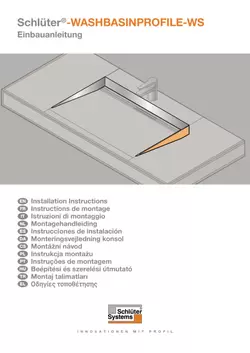

Schlüter-WASHBASIN - Verarbeitung der Gefällekeile für KERDI-BOARD-WS:

  1. Zunächst geeigneten Fliesenkleber auftragen und im Bereich der Armatur die Fliese verkleben. Vor dem Verfliesen empfiehlt es sich, die Fliese im Bereich der Armatur zu bearbeiten und mit einer Diamantbohrkrone (nicht im Lieferumfang enthalten) ein passendes Loch zu bohren.
  2. Die WASHBASIN-R in den noch feuchten Fliesenkleber an der Stirnseite einkleben und an der oberen Fliese ausrichten.
  3. Die Fliesen auf der Ablagefläche sind aufzulegen und leicht anzudrücken, um eine gute Haftung zu gewährleisten.
  4. Die WASHBASIN-S Profile sind in den noch feuchten Fliesenkleber an den seitlichen Flächen einzudrücken und sorgfältig auszurichten, sodass diese gerade und eben sind.
  5. Sicherstellen, dass die Oberkante des Profils bündig mit der Oberfläche der oben liegenden Fliese abschließt.
  6. Die verbleibenden Flächen des Waschtisches sind zu verfliesen.



Schlüter-KERDI-LINE-INCOVE - Verarbeitung des Profils für KERDI-BOARD-WS:

  1. INCOVE-Entwässerungsprofil ohne Fliesenkleber in die finale Position im Höhenfixierring setzen, um die Maße für die Bodenfliese zu bestimmen.
  2. Sollte die ausgewählten Fliese > 11 mm dick sein, ist das Profil entsprechend zu kürzen und die beiliegenden Endkappen beidseitig zu montieren.
  3. Das INCOVE-Entwässerungsprofil ist mit Fliesenkleber einzusetzen.
  4. Die mitgelieferten XPS-Streifen sind mit dem bereits aufgebrachten doppelseitigem Klebeband auf die Oberseite des Profils zu kleben.
  5. Die Bodenfliesen sind mit geeignetem Fliesenkleber fest einzubauen.
  6. Die verbleibenden Flächen des Waschtisches sind zu verfliesen.

Hinweis:

Das Entwässeungsprofil Schlüter-INCOVE ist nicht kompatibel mit Schlüter-Gefällekeilen.

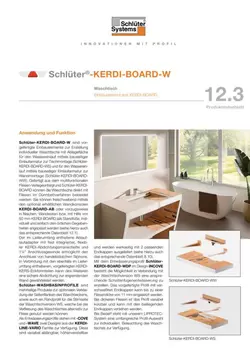

Bei Verwendung der Entwässerungsprofile COVE und WAVE sind die Verarbeitungsempfehlungen des Datenblattes 8.10 zu beachten.

Schlüter-KERDI-BOARD-WS und -WW sind Sandwichaufbauten und bestehen aus vier Schichten extrudiertem XPS-Hartschaum mit einer Plattendicke von 28 mm, 2 x 25 mm und 5mm (KERDI-BOARD-WW) bzw. 28 mm, 27 mm, 25 mm und 5 mm (KERDI-BOARD-WS). Die Oberfläche des 28 mm und des 5 mm dicken Boards ist beidseitig mit einem speziellen, zementfreien Versteifungsmaterial und einem Vliesgewebe zur wirksamen Verankerung von Dünnbettmörteln oder spachtelbaren Belagsmaterialien versehen sowie mit einem Schneidraster 10 x 10 mm bedruckt. Die Boards sind untereinander kraftschlüssig verklebt. Zusätzlich ist bei KERDI-BOARD-WS eine Verstärkungsschicht zur Stabilisierung der Armatur fest integriert.

Die Konsolen bestehen aus einem 6 mm dicken Flansch und einem fest verschweißten Rechteckrohr 50 x 25 x 2 mm. Beide Teile sind aus verzinktem Baustahl 235JR.

Der Anschlussadapter wird aus hochschlagfestem PP (Polypropylen) gefertigt.

Die am Anschlussadapter fest verschweißte KERDI Abdichtungsmanschette sowie die vorgefertigten KERDI-KERS Eckformteile zum Anschluss an die Verbundabdichtung sind aus einer Polyethylenbahn gefertigt.

Die Gefällekeile aus gebürstetem Edelstahl V4A oder aus Aluminium mit hochwertiger Pulverbeschichtung sind an der Rückseite mit Vlies zur Verankerung im Fliesenkleber ausgestattet.

Das INCOVE-Profil und die beigelegten Endkappen bestehen aus Edelstahl V4A (Werkstoff-Nr.: 1.4404 = AISI 316L) mit gebürsteter Oberfläche.

Materialeigenschaften und Einsatzgebiete:

Die Oberfläche der Schlüter-KERDI-BOARD-Waschtische ist wasserdicht und gegen die üblicherweise im Zusammenhang mit keramischen Fliesenbelägen auftretenden chemischen Beanspruchungen beständig. In Bereichen, wo dies erforderlich ist, kann in Verbindung mit Schlüter-KERDI bzw. KERDI-BOARD eine geprüfte Verbundabdichtung erstellt werden.

KERDI-BOARD-Waschtische sind ebenflächig und auch bei einseitiger Temperatur -oder Feuchtigkeitsbelastung verzugsfrei, alterungsbeständig und weisen eine hohe Stabilität auf. Sie sind für eine Vielzahl von unterschiedlichen Einsatzgebieten geeignet. Untergründe sind auf ausreichende Stabilität und sonstige objektbedingte Anforderungen zu überprüfen.

Die Wandkonsolen sind vielseitig einsetzbar, z. B. im Badezimmer als praktische Lösung, um Platz zu sparen und ein aufgeräumtes Erscheinungsbild zu schaffen. Auch lassen sich durch die Wandmontage der KERDI-BOARD-Waschtische barrierefreie Installationen erstellen.

Sie sind aus robustem Material gefertigt und zeichnen sich durch hohe Stabilität und Langlebigkeit aus.

Hinweis:

Nach der Installation und Bekleidung mit Fliesen- oder Natursteinbelägen sind die Waschtische KERDI-BOARD-WS und -WW in jeglicher Einbauvariante mit bis zu 50 kg belastbar.

Die Gefällekeile-WASHBASIN werden in einer Vielzahl von unterschiedlichen Oberflächen hergestellt. Die chemischen oder mechanischen Belastungen sind für den jeweiligen Bedarfsfall zu klären. Nachstehend können nur einige allgemeine Hinweise gegeben werden.

Bei dem WASHBASIN-Profil S und -R mit TS-Oberfläche (Aluminium strukturbeschichtet) handelt es sich um Oberflächen mit Naturcharakter. Das Aluminium ist entsprechend vorbehandelt und anschließend mit Pulverlack beschichtet. Die Beschichtung ist farbstabil sowie UV- und witterungsbeständig. Sichtkanten sind vor schmirgelnder oder kratzender Beanspruchung zu schützen.

Das WASHBASIN-Profil S und -R aus Edelstahl V4A (Werkstoff-Nr. 1.4404 = AISI 316L) mit gebürsterer Oberfläche ist besonders geeignet, wenn hohe mechanische oder besondere chemische Belastungen zu erwarten sind.

Auch Edelstahl der Qualität 1.4404 ist nicht gegen alle chemischen Angriffe beständig, wie z. B. Salz- und Flusssäure oder bestimmte Chlor- und Solekonzentrationen, die ggf. in Reinigungsmitteln oder auch in Schwimmbädern auftreten können. Besondere zu erwartende Belastungen sind daher im Vorfeld abzuklären.

Das Entwässerungsprofil KERDI-LINE-INCOVE aus gebürstetem Edelstahl V4A (Werkstoff- Nr. 1.4404 = AISI 316L) ist besonders für Anwendungen geeignet, die neben einer hohen mechanischen Belastbarkeit eine Beständigkeit gegenüber Chemikalienbeanspruchungen, z. B. durch saure oder alkalische Medien, Reinigungsmittel erfordern. (weitere Eigenschaften siehe WASHBASIN-PROFIL aus gebürstetem Edelstahl V4A)

Die Lagerung von KERDI-BOARD-Waschtischen sollte flach liegend oder in einer sonst geeigneten Form erfolgen. Bei einer Außenlagerung ist das Element gegen direkte Sonneneinstrahlung und Bewitterung zu schützen.

Pflegehinweise

Die WASHBASIN-Profile bedürfen keiner besonderen Pflege oder Wartung. Verschmutzungen sind im Zuge der Belagsreinigung unter Verwendung geeigneter Reinigungsmittel zu entfernen.

Für alle Reinigungsmittel gilt, dass sie frei von Salz- und Flusssäure sein müssen. Der Kontakt mit anderen Metallen wie z. B. normalem Stahl ist zu vermeiden, da dieser zu Fremdrost führen kann. Dies gilt auch für Werkzeuge wie Spachtel oder Stahlwolle, um z. B. Mörtelrückstände zu entfernen.

Für empfindliche Oberflächen sind keine schmirgelnden Reinigungsmittel zu verwenden.

Zum einfachen periodischen Reinigen der Entwässerungsrinne und des Ablaufbereiches sind besonders gut geeignete Reinigungsbürsten mit Verwendungshinweisen im Set des Waschtisches beigefügt. Die sichtbaren Bereiche der WASHBASIN Profile mit gebürsteter Oberfläche erhalten durch Behandlung mit Chrompolitur oder dgl. eine glänzende Oberfläche. Im Bedarfsfall empfehlen wir die Verwendung der Edelstahl-Reinigungspolitur Schlüter-CLEAN-CP.

Oberflächen aus Edelstahl, die der Atmosphäre oder aggressiven Medien ausgesetzt sind, sollten periodisch unter Benutzung eines milden Reinigungsmittels gesäubert werden. Regelmäßiges Reinigen erhält nicht nur das saubere Erscheinungsbild des Edelstahls, sondern verhindert auch die Korrosionsgefahr.
