Schlüter-KERDI-BOARD-WW  Waschtisch-Set für Wandarmaturen

Schlüter-KERDI-BOARD-WW und -WS sind vorgefertigte Einbauelemente zur Erstellung individueller Waschtische mit Ablagefläche für den Wassereinlauf mittels bauseitiger Einlaufarmatur zur Tischmontage (Schlüter-KERDI-BOARD-WS) und für den Wassereinlauf mittels bauseitiger Einlaufarmatur zur Wandmontage (Schlüter-KERDI-BOARD-WW). Gefertigt aus dem multifunktionalen Fliesen-Verlegeuntergrund Schlüter-KERDI-BOARD können die Waschtische direkt mit Fliesen im Dünnbettverfahren bekleidet werden. Sie können freischwebend mittels den optional erhältlichen Wandkonsolen KERDI-BOARD-WL-V1 oder vorzugsweise in Nischen, Wandecken bzw. mit Hilfe von 50 mm KERDI-BOARD (als Standfüße) individuell und einfach den örtlichen Gegebenheiten angepasst werden. (Siehe hierzu auch das entsprechende Datenblatt 12.1) Der im Lieferumfang enthaltene Ablauflaufadapter mit fest integrierter, flexibler KERDI-Abdichtungsmanschette und 11/4“ Anschlussgewinde ermöglicht den Anschluss von handelsüblichen Siphons. In Verbindung mit den ebenfalls im Lieferumfang enthaltenen, vorgefertigten KERDI-KERS-Eckformteilen kann des Weiteren eine sichere Abdichtung zur angrenzenden Wand gewährleistet werden.

Schlüter-WASHBASINPROFILE sind mehrteilige Produkte zur optionalen Verkleidung der Seitenflanken des Waschbeckens, sowie auch ein Randprofil für die Stirnseite der Waschtischversion WS, welche bei der Verfliesung des Waschtisches alternativ zur Fliese genutzt werden können.

Als Entwässerungsprofile stehen mit -COVE und -WAVE zwei Designs aus der KERDI-LINE-VARIO Familie zur Verfügung. Diese sind variabel ablängbar, höhenverstellbar und werden werksseitig mit zwei passenden Endkappen ausgeliefert. (Siehe hierzu auch das entsprechende Datenblatt 8.10.)

Bei Bedarf steht mit unserem LIPROTEC-System eine umfangreiche Profil-Auswahl zur individuellen Beleuchtung des Waschtisches zur Verfügung.

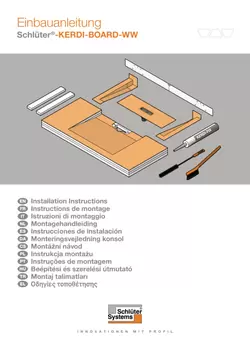

KERDI-BOARD-WW - Freie Aufstellung auf Füße und Nischenmontage:

1. Installationshöhen festlegen.
2. Der KERDI-BOARD-Waschtisch ist individuell den örtlichen Gegebenheiten anpassbar. Bei freier Aufstellung werden zwei Füße aus mindestens 50 mm dickem KERDI-BOARD verwendet, die links und rechts zwischen Becken und Waschtischende bedingt variabel platziert werden können.
3. Aufgrund des wandnahen Entwässerungsstutzens ist die Verwendung eines handelsüblichen Röhrensiphons nur bedingt möglich. Hier sollte ein Design-Flaschensiphon bzw. vorzugsweise ein Unterputzsiphon verwendet werden.
4. Die Bauteile werden untereinander mit dem im Set enthaltenen Montagekleber Schlüter-KERDI-FIX kraftschlüssig verbunden. Die mitgelieferten Füllstücke werden in die für die Konsolenbefestigung vorgesehen Hohlräume eingebracht.
5. Die Abdichtung erfolgt durch Verklebung der im Set enthaltenen KERDI-KERS-Abdichtungsmanschetten mit dem Dichtkleber Schlüter-KERDI-COLL-L (nicht im Lieferumfang enthalten). Der Ablaufadapter wird zusätzlich im Bereich der Durchführung mit KERDI-FIX fixiert.
6. Bei einer Nischenmontage ist eine Mindestauflage von 20 mm über die gesamte Waschtischbreite sicherzustellen.

KERDI-BOARD-WW - Freischwebender Einbau mittels optional erhältlichen Wandkonsolen:

Achtung: Der Befestigungsuntergrund muss ebenflächig, lotrecht und für eine ausreichende Lastabtragung geeignet sein.

1. Der KERDI-BOARD-Waschtisch ist individuell den örtlichen Gegebenheiten anpassbar.
2. Die Montage der KERDI-BOARD-AB erfolgt unter Beachtung der beiligenden Montageanleitung.
3. Die Bohrlöcher sind unter Zuhilfenahme der mitgelieferten Bohrschablone anzuzeichnen.
4. Der Waschtisch ist rückseitig mit ausreichend Montagekleber KERDI-FIX zu versehen und auf die Konsolen KERDI-BOARD-AB aufzuschieben, sodass eine kraftschlüssige Verbindung zur Wand entsteht.
5. Die Abdichtung erfolgt durch Verklebung der im Set enthaltenen KERDI-KERS-Abdichtungsmanschetten mit dem Dichtkleber KERDI-COLL-L (nicht im Lieferumfang enthalten). Der Ablaufadapter wird zusätzlich im Bereich der Durchführung mit KERDI-FIX fixiert.

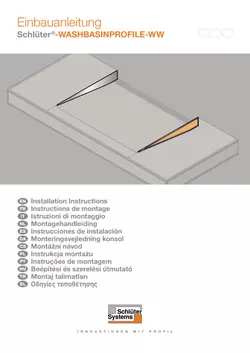

Schlüter-WASHBASIN - Verarbeitung der Gefällekeile für KERDI-BOARD-WW:

1. Geeigneter Fliesenkleber ist aufzutragen, die Fliesen sind auf der Ablagefläche aufzulegen und leicht anzudrücken, um eine gute Haftung zu gewährleisten.
2. Die WASHBASIN-S Profile werden in den noch feuchten Fliesenkleber an den seitlichen Flächen eingedrückt und sorgfältig ausgerichtet, sodass diese gerade und eben sind.
3. Sicherstellen, dass die Oberkante des Profils bündig mit der Oberfläche der oben liegenden Fliese abschließt.
4. Die verbleibenden Flächen des Waschtisches sind zu verfliesen.

Schlüter-KERDI-BOARD-WW und -WS sind Sandwichaufbauten und bestehen aus vier Schichten extrudiertem XPS-Hartschaum mit einer Plattendicke von 28 mm, 2 x 25 mm und 5mm (KERDI-BOARD-WW) bzw. 28 mm, 27 mm, 25 mm und 5 mm (KERDI-BOARD-WS). Die Oberfläche des 28 mm und des 5 mm dicken Boards ist beidseitig mit einem speziellen, zementfreien Versteifungsmaterial und einem Vliesgewebe zur wirksamen Verankerung von Dünnbettmörteln oder spachtelbaren Belagsmaterialien versehen sowie mit einem Schneidraster 10 x 10 mm bedruckt. Die Boards sind untereinander kraftschlüssig verklebt. Zusätzlich ist bei KERDI-BOARD-WS eine Verstärkungsschicht zur Stabilisierung der Armatur fest integriert.

Die Konsolen bestehen aus einem 6 mm dicken Flansch und einem fest verschweißten Rechteckrohr 50 x 25 x 2 mm. Beide Teile sind aus verzinktem Baustahl 235JR.

Der Anschlussadapter wird aus hochschlagfestem PP (Polypropylen) gefertigt.

Die am Anschlussadapter fest verschweißte KERDI Abdichtungsmanschette sowie die vorgefertigten KERDI-KERS Eckformteile zum Anschluss an die Verbundabdichtung sind aus einer Polyethylenbahn gefertigt.

Die Gefällekeile aus gebürstetem Edelstahl V4A oder aus Aluminium mit hochwertiger Pulverbeschichtung sind an der Rückseite mit Vlies zur Verankerung im Fliesenkleber ausgestattet.

Materialeigenschaften und Einsatzgebiete:

Die Oberfläche der Schlüter-KERDI-BOARD-Waschtische ist wasserdicht und gegen die üblicherweise im Zusammenhang mit keramischen Fliesenbelägen auftretenden chemischen Beanspruchungen beständig. In Bereichen, wo dies erforderlich ist, kann in Verbindung mit Schlüter-KERDI bzw. KERDI-BOARD eine geprüfte Verbundabdichtung erstellt werden.

KERDI-BOARD-Waschtische sind ebenflächig und auch bei einseitiger Temperatur -oder Feuchtigkeitsbelastung verzugsfrei, alterungsbeständig und weisen eine hohe Stabilität auf. Sie sind für eine Vielzahl von unterschiedlichen Einsatzgebieten geeignet. Untergründe sind auf ausreichende Stabilität und sonstige objektbedingte Anforderungen zu überprüfen.

Die Wandkonsolen sind vielseitig einsetzbar, z. B. im Badezimmer als praktische Lösung, um Platz zu sparen und ein aufgeräumtes Erscheinungsbild zu schaffen. Auch lassen sich durch die Wandmontage der KERDI-BOARD-Waschtische barrierefreie Installationen erstellen.

Sie sind aus robustem Material gefertigt und zeichnen sich durch hohe Stabilität und Langlebigkeit aus.

Hinweis:

Nach der Installation und Bekleidung mit Fliesen- oder Natursteinbelägen sind die Waschtische KERDI-BOARD-WW und -WS in jeglicher Einbauvariante mit bis zu 50 kg belastbar.

Die Gefällekeile-WASHBASIN werden in einer Vielzahl von unterschiedlichen Oberflächen hergestellt. Die chemischen oder mechanischen Belastungen sind für den jeweiligen Bedarfsfall zu klären. Nachstehend können nur einige allgemeine Hinweise gegeben werden.

Bei dem WASHBASIN-Profil S und -R mit TS-Oberfläche (Aluminium strukturbeschichtet) handelt es sich um Oberflächen mit Naturcharakter. Das Aluminium ist entsprechend vorbehandelt und anschließend mit Pulverlack beschichtet. Die Beschichtung ist farbstabil sowie UV- und witterungsbeständig. Sichtkanten sind vor schmirgelnder oder kratzender Beanspruchung zu schützen.

Das WASHBASIN-Profil S und -R aus Edelstahl V4A (Werkstoff-Nr. 1.4404 = AISI 316L) mit gebürsterer Oberfläche ist besonders geeignet, wenn hohe mechanische oder besondere chemische Belastungen zu erwarten sind.

Auch Edelstahl der Qualität 1.4404 ist nicht gegen alle chemischen Angriffe beständig, wie z. B. Salz- und Flusssäure oder bestimmte Chlor- und Solekonzentrationen, die ggf. in Reinigungsmitteln oder auch in Schwimmbädern auftreten können. Besondere zu erwartende Belastungen sind daher im Vorfeld abzuklären.
