Terrassenaufbau B.5: Belagskonstruktionen über Abdichtungen

Konstruktionsaufbauten B: Erdberührte Terrassen

Abdichtung, Drainage, Lastverteilungsschicht, Verbunddrainage und -Entkopplung

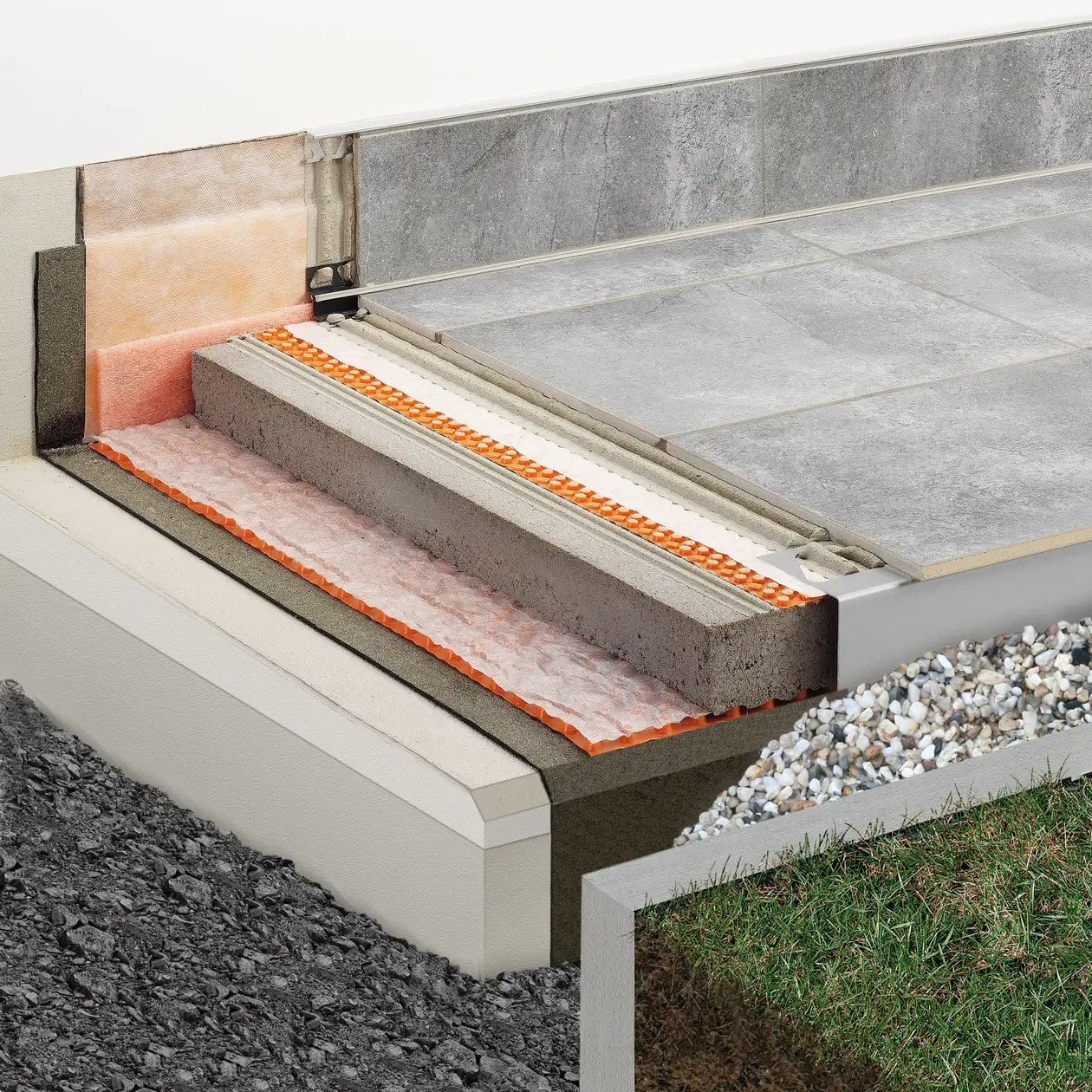

Schlüter-Systems Terrassenaufbau Belagskonstruktionen über Abdichtungen gemäß DIN 18531 © Schlueter-Systems

Die mit Oberflächengefälle ausgebildete Tragkonstruktion wird von einer Abdichtung gemäß DIN 18531 gegen eindringendes Wasser geschützt.

Zwischen Abdichtung und Lastverteilungsschicht (Estrich) wird zur Sickerwasserableitung Schlüter-TROBA-PLUS als Drainage verlegt.

Zwischen Estrich und Fliesenbelag wird die kapillarpassive Verbund-Drainage und -Entkopplung Schlüter-DITRA-DRAIN in Dünnbettmörtel verlegt.

Damit wird eine ganzflächige Unterlüftung des Oberbelags erzielt, wodurch eine schnelle und gleichmäßige Trocknung/Erhärtung des Dünnbettmörtels erfolgt.

B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531

Schlüter-Systems Schnittzeichnung des Terrassenaufbaus B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531 © Schlueter-Systems
Schnittzeichnung des Terrassenaufbaus B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531
  1. Kapillarbrechende Schicht
  2. Betonplatte
  3. Gefälleestrich
    Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle
    (1,5–2%) zur Entwässerung
  4. Bauwerksabdichtung gemäß DIN 18531
  5. Schlüter-TROBA-PLUS
    Kapillarpassive Flächendrainage zur wirksamen Abführung von Sickerwasser und ganzflächigen Unterlüftung.
  6. Lastverteilungsschicht
    Zementestrich gemäß DIN 18560-2 oder Einkornmörtel
  7. a) Schlüter-DITRA-DRAIN 4
    Verbunddrainagematte aus Polyethylen, in Dünnbettmörtel verlegt, mit den Funktionen Verbunddrainage, Unterlüftung und Verbundentkopplung
    b) Schlüter-DITRA-DRAIN 8
    Verbunddrainagematte speziell für große Flächen und Treppenkonstruktionen
  8. Keramikfliesen oder Natursteinplatten
    Verlegung – auch Großformate – mit einem hydraulisch abbindenden, wasser- und witterungsbeständigen Dünnbettmörtel

Randdetail 1

Schlüter-Systems Schnittzeichnung des Randdetails 1 für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531 © Schlueter-Systems
Schnittzeichnung des Randdetails 1 für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531
  1. Kapillarbrechende Schicht
  2. Betonplatte
  3. Gefälleestrich (1,5–2%)
  4. Bauwerksabdichtung gemäß DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastverteilungsschicht
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramikfliesen oder Natursteinplatten
  9. Schlüter-BARA-RT
    Entwässerungsmöglichkeit beachten!

Randdetail 2

Schlüter-Systems Schnittzeichnung des Randdetails 2 für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531 © Schlueter-Systems
Schnittzeichnung des Randdetails 2 für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531
  1. Kapillarbrechende Schicht
  2. Betonplatte
  3. Gefälleestrich (1,5–2%)
  4. Bauwerksabdichtung gemäß DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastverteilungsschicht
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramikfliesen oder Natursteinplatten
  9. Schlüter-BARA-RW
    Entwässerungsmöglichkeit beachten!
  10. Traufblech

Wandanschluss

Schlüter-Systems Schnittzeichnung des Wandanschlusses für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531 © Schlueter-Systems
Schnittzeichnung des Wandanschlusses für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531
  1. Kapillarbrechende Schicht
  2. Betonplatte
  3. Gefälleestrich (1,5–2%)
  4. Bauwerksabdichtung gemäß DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastverteilungsschicht
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramikfliesen oder Natursteinplatten
  9. Schlüter-DILEX-EK
  10. Schlüter-KERDI-KEBA

Türanschluss

Schlüter-Systems Schnittzeichnung des Türanschlusses für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531 © Schlueter-Systems
Schnittzeichnung des Türanschlusses für Terrassenaufbau B.5 Belagskonstruktionen über Abdichtungen gemäß DIN 18531
  1. Kapillarbrechende Schicht
  2. Betonplatte
  3. Gefälleestrich (1,5–2%)
  4. Bauwerksabdichtung gemäß DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastverteillungsschicht
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramikfliesen oder Natursteinplatten
  9. Schlüter-TROBA-LINE-TL
    (Drainage-Öffnungsschlitze sind freizuhalten)
  10. Mörtelbatzen

Bodenablauf

Schlüter-Systems Schnittzeichnung des Bodenablaufes für Terrassenaufbau B.5 Belagskonstruktion über Abdichtungen gemäß DIN 18531 © Schlueter-Systems
Schnittzeichnung des Bodenablaufes für Terrassenaufbau B.5 Belagskonstruktion über Abdichtungen gemäß DIN 18531
  1. Betonplatte
  2. Gefälleestrich (1,5–2%)
  3. Bauwerksabdichtung gemäß DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Lastverteilungsschicht
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramikfliesen oder Natursteinplattexn
  8. Schlüter-KERDI-DRAIN-RRE
    Rost-Rahmen-Set KD R10
    Drainage-Öffnungsschlitze sind freizuhalten!
  9. Schlüter-KERDI-DRAIN-KDBV
    Bodenablauf-Set KD BV 50 MSBB
