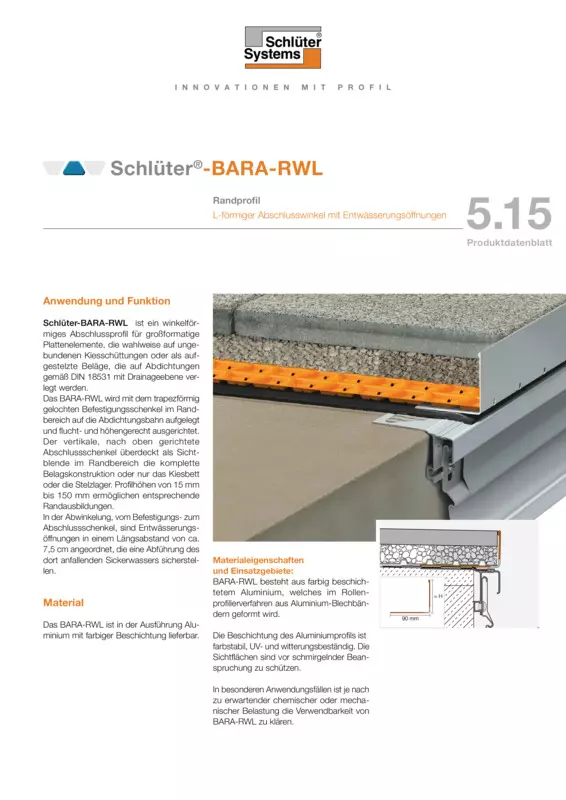

Schlüter-BARA-RWL  Winkelförmiges Abschlussprofil

Schlüter-BARA-RWL ist ein winkelförmiges Ab­schluss­profil für großformatige Platten­elemente, die wahlweise auf ungebundenen Kiesschüttungen oder als aufgestelzte Be­läge, die auf Abdichtungen gemäß DIN 18531 mit Drainageebene verlegt werden.

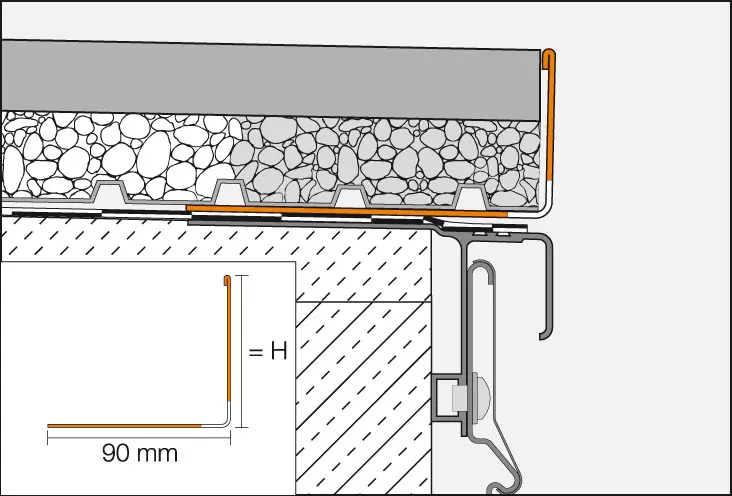

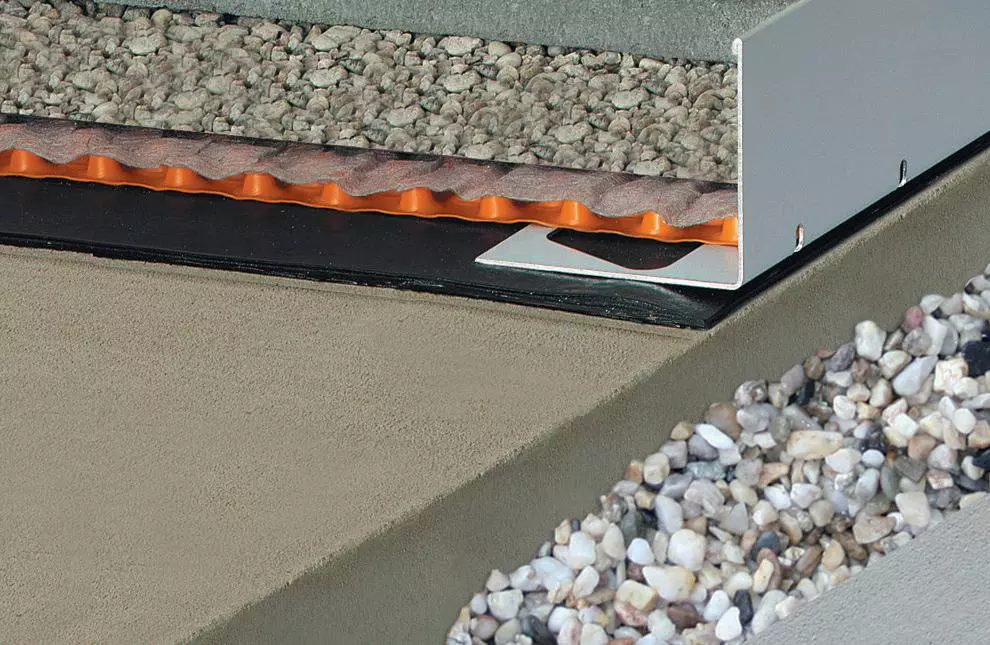

BARA-RWL wird mit dem trapez­för­mig gelochten Befestigungsschenkel im Randbereich auf die Abdichtungsbahn auf­gelegt und flucht- und hö­hengerecht aus­gerichtet.

Der vertikale, nach oben gerichtete Ab­schlus­s­schen­kel überdeckt als Sicht­blen­de im Randbereich die komplette Be­lags­konstruktion oder nur das Kiesbett oder die Stelzlager. Profilhöhen von 15 mm bis 150 mm ermöglichen entsprechende Rand­ausbil­dungen.

In der Abwinkelung, vom Befestigungs- zum Ab­schlus­sschenkel, sind Entwässerungsöffnungen in einem Längsabstand von ca. 7,5 cm angeordnet, die eine Ab­führung des dort anfallenden Sicker­wassers sicherstellen.

1. Schlüter-BARA-RWL ist entsprechend der Höhe der aufzubringenden Konstruktion auszuwählen. Für die Ausführung einer Außenecke steht ein vorgefertigtes Formteil zur Ver­fügung. Profilenden sind mit ca. 5 mm Abstand stumpf zu stoßen und durch Aufclipsen von Verbindern zu überdecken.
2. Das Randabschlusswinkelprofil BARA-RWL ist vor dem Einbau der Drai­nagematten (Schlüter-TROBA oder Schlüter-TROBA-PLUS) mit dem trapez­förmig gelochten Befestigungsschenkel auf die Abdichtung aufzulegen und ggf. durch Ausgleichsmörtel flucht- und höhengerecht auszurichten.
3. 1. Bei einer Verwendung von BARA-RWL als Kiesfangleiste wird die Kiesschüttung entsprechend der Belagsdicke unterhalb der Oberkante des vertikalen Profilschenkels abgezogen. Zur Stabilisierung des Randbereiches ist dort das Kies- oder Splittbett zu binden. Anschließend werden die großformatigen Plattenele­mente lose auf dem egalisierten Kiesbett verlegt.
   2. Bei einer Verwendung von BARA-RWL als Abschlussprofil in Verbindung mit aufgestelzten Belägen überdeckt das Profil den freien Rand der Belagskonstruktion. Dabei werden die äußeren Stelzlager Schlüter-TROBA-STELZ auf die Drainagematte TROBA-PLUS 8G im Bereich der trapezförmig gelochten Befestigungsschenkel von BARA-RWL gelegt. Anschließend werden die großformatigen Plattenele­mente auf die Stelzlager verlegt.

Hinweis: Um eine ungehinderte Entwässerung der Belagskonstruktion im Randbereich zu ermöglichen, ist während des Einbaus sicherzustellen, dass die Entwässerungsöffnungen der Drainagebahn offen bleiben. ­

Schlüter-BARA-RWL ist in der Aus­führ­ung Aluminium mit farbiger Beschichtung lieferbar.

Materialeigenschaften und Einsatzgebiete

BARA-RWL besteht aus farbig beschichtetem Aluminium, welches im Rollen­­profilierverfahren aus Alu­minium-Blechbän­dern geformt wird.

Die Coilcoatingbeschichtung des Aluminiumprofils ist farbstabil, UV- und witterungsbeständig. Die Sichtflächen sind vor schmirgelnder Beanspruchung zu schützen.

In besonderen Anwendungsfällen ist je nach zu erwartender chemischer oder mechanischer Belastung die Verwendbarkeit von BARA-RWL zu klären.
