Schlüter-BARA-RKL

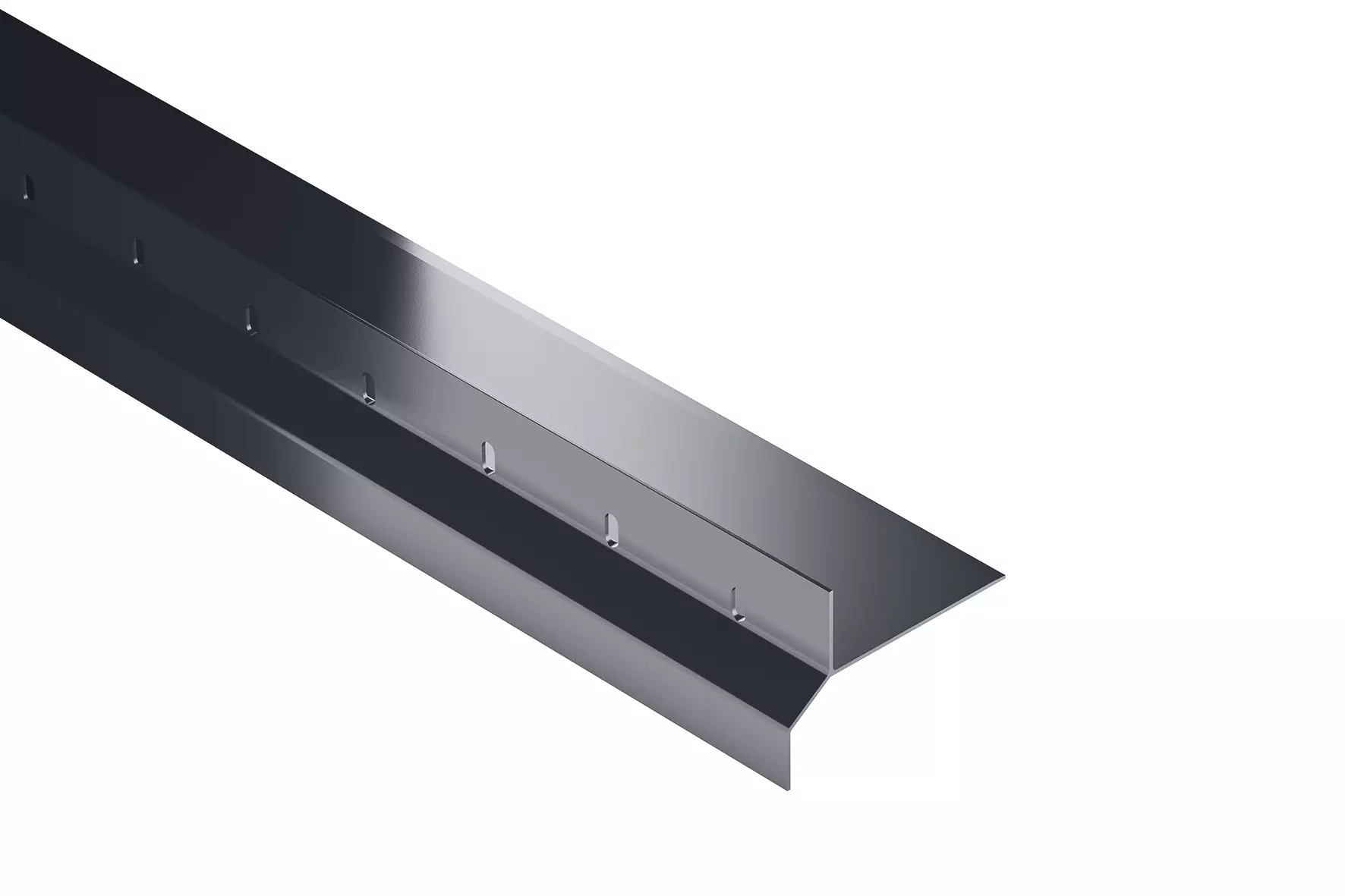

Winkelförmiges Balkonrandprofil

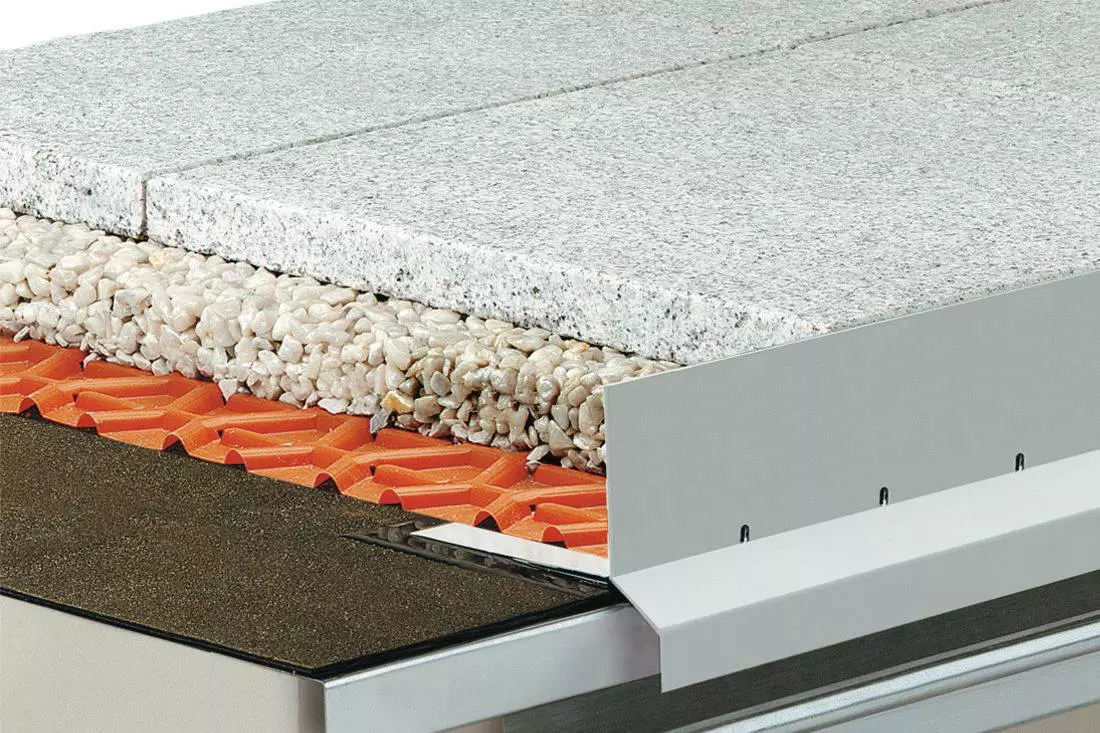

Für einen perfekten Abschluss von großformatigen Plattenelementen haben wir Schlüter-BARA-RKL entwickelt. Das winkelförmige Randprofil ist aus farbig beschichtetem Aluminium gefertigt und eignet sich für Bodenbeläge, die wahlweise auf ungebundenen Kies- und Splittschüttungen oder auf Stelzlagern, wie zum Beispiel Schlüter-TROBA-STELZ, verlegt werden. Der vertikale, nach oben gerichtete Abschlussschenkel überdeckt die Sicht auf die Belagskonstruktion und schützt den freien Belagsrand vor einem Auswandern des Schüttgutes. Für einen Ablauf der Feuchtigkeit sorgen die angebrachten Entwässerungslöcher.

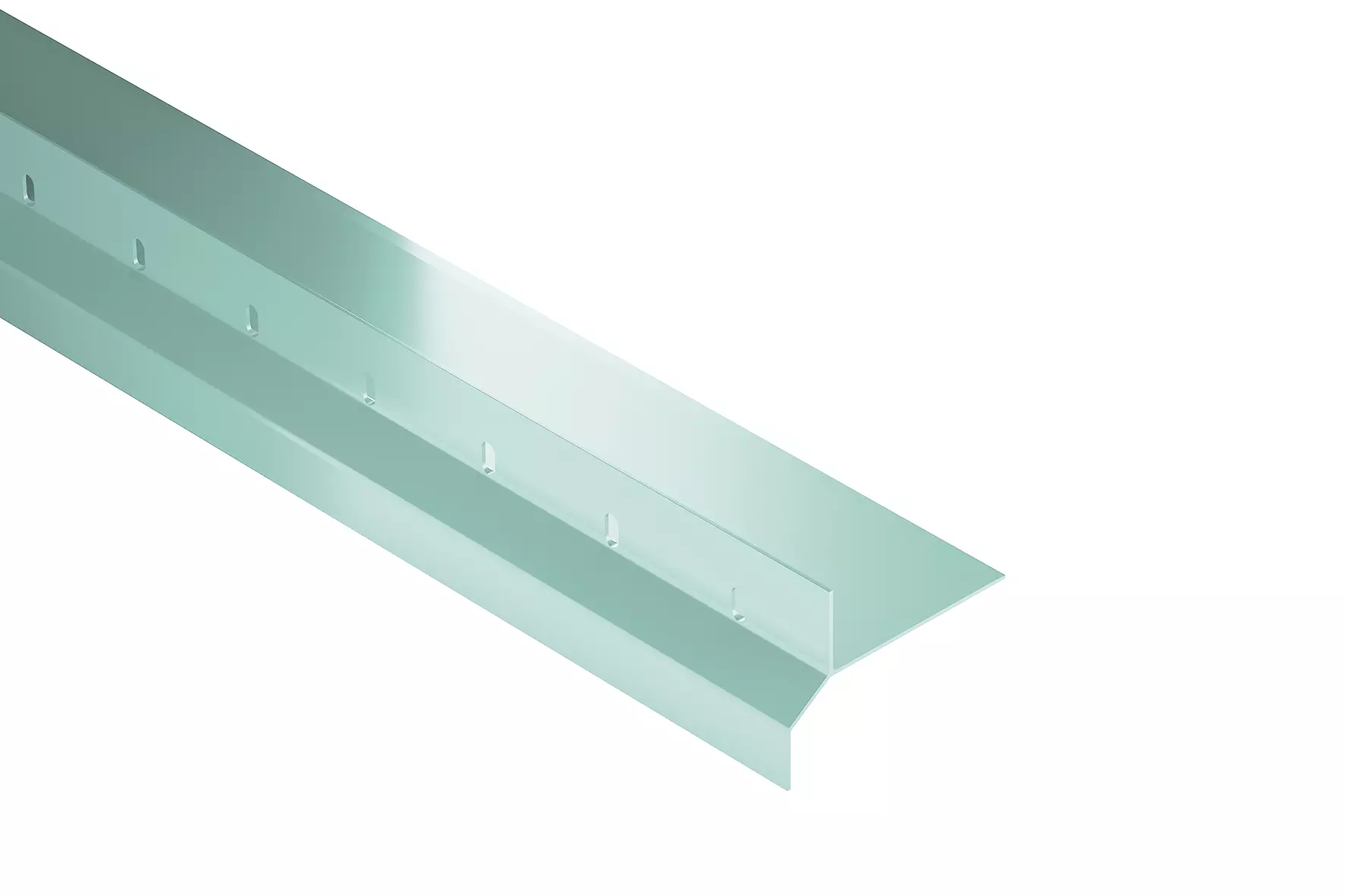

Darüber hinaus lässt sich BARA-RKL in individuell von Ihnen ausgewählten Farben bestellen. Wählen Sie aus 190 MyDesign-RAL-Farbtönen, um Ihrer Balkon- oder Terrassenkonstruktion das gewisse farbliche Etwas zu geben.


  • MyDesign RAL-Farbe
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
zoom_out_map search
Schlueter
Schlueter
Schlueter
Schlueter
Schlueter

Im unteren Bereich des Abschlussschenkels sind Entwässerungsöffnungen in einem Abstand von ca. 7,5 cm angeordnet, die eine Abführung des dort anfallenden Sickerwassers sicherstellen.

Die vorgezogene Tropfkante ermöglicht ein sauberes Abtropfen des Wassers.

Speziell für 2 cm dicke, selbsttragende Keramikelemente und Natursteinplatten stehen Profile in den Höhen 35 bzw. 40 mm zur Verfügung.

  1. DIN-Abdichtung:
    Die Profile sind vor dem Einbau der Abdichtung, z. B. mit einem Bitumenkaltkleber auf dem Untergrund zu fixieren. Danach kann die Abdichtungsbahn bis nahe vor die Entwässerungslöcher verklebt werden, so dass keine Hinterläufigkeit entsteht.
    Die Stoßbereiche der Profile sind zuvor mit dem selbstklebenden Haftvlies Schlüter-BARA-HV abzudichten.
    Hinweis: Die Norm fordert für Einbindungen z. B. bei Zink- oder Kupferblechen 150 mm Anschlussbreite. Wir empfehlen daher den Einbau des BARA-RKL mit 110 mm Anschlussbreite mit dem Auftraggeber abzustimmen.
  2. Abdichtung mit Schlüter-KERDI:
    Die Profile sind vor dem Einbau der Abdichtung, mit einem geeigneten Kleber, z. B. Schlüter-KERDI-COLL-L, auf dem Untergrund zu fixieren. Die Stoßbereiche der Profile sind zuvor mit dem selbstklebenden Haftvlies BARA-HV abzudichten. Anschließend wird BARA-HV vollflächig auf den Kleberschenkeln der Profile aufgebracht. Vor dem Aufbringen des Haftvlies sind die Klebeflächen von haftungsfeindlichen Substanzen (Fetten usw.) zu befreien.
    Danach kann KERDI bis nahe vor die Entwässerungslöcher verklebt werden, so dass keine Hinterläufigkeit entstehen kann. Das Verkleben der KERDI auf dem mit BARA-HV versehenen Profilschenkel erfolgt mit dem Dichtkleber Schlüter-KERDI-COLL-L.
  3. Bei einer schon vorhandenen Abdichtung wird das Profil mit einem geeigneten Kleber auf diese aufgebracht und ausgerichtet. Hierbei ist darauf zu achten, dass die Abdichtung bereits an eine Tropfkante oder Rinne angeschlossen ist.
  4.

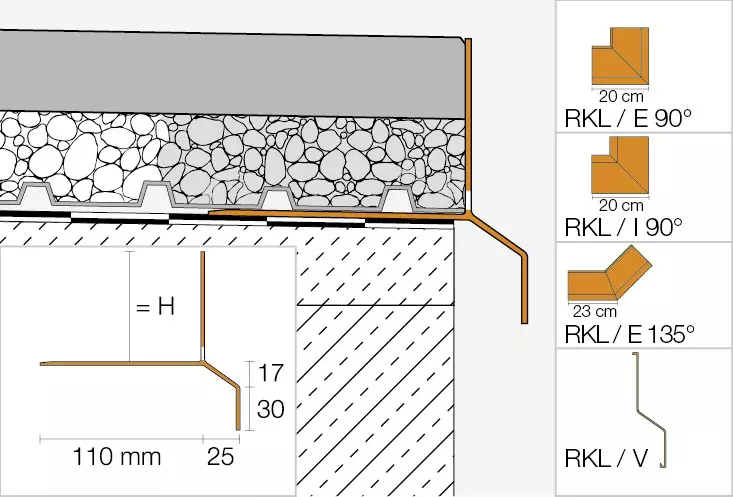

    1. Bei der Verwendung von BARA-RKL als Kiesfangleiste wird die Schüttung auf der Drainagematte Schlüter-TROBA oder Schlüter-TROBA-PLUS aufgebracht und entsprechend der Belagsdicke unterhalb der Oberkante des vertikalen Profilschenkels abgezogen. Zur Stabilisierung des Randbereiches ist dort das Kies- oder Splittbett zu binden. Anschließend die großformatigen Plattenelemente lose auf dem egalisierten Kies- oder Splittbett verlegen.
    2. Bei aufgestelzten Belägen, z. B. mit Schlüter-TROBA-STELZ, können die äußeren Stelzlager bis an die Aufkantung der Profile gelegt werden. Anschließend sind die großformatigen Plattenele­mente auf den Stelzlagern zu verlegen.
  5. Die Profilenden sind mit ca. 5 mm Abstand stumpf zu stoßen und durch Aufclipsen von Verbindern zu fixieren. Für Innen- und Außenecken stehen Eckformteile zur Verfügung.

Hinweis: Es ist darauf zu achten, dass die Entwässerungslöcher der Profile bei der Verarbeitung nicht verschlossen werden.

Die Profile Schlüter-BARA-RKL sind in folgender Materialausführung lieferbar:

  • AC = Aluminium farbig beschichtet
  • C/A = MyDesign by Schlüter-Systems

Materialeigenschaften und Einsatzgebiete

Die Beschichtung der Aluminiumprofile ist farbstabil, UV- und witterungsbeständig. Die Sichtflächen sind vor schmirgelnder Beanspruchung zu schützen. In besonderen Anwendungsfällen ist je nach zu erwartender chemischer oder mechanischer Belastung die Verwendbarkeit der Profile zu klären.

BARA-RKL 35 und 40 sind besonders für 2 cm dicke Plattenelemente geeignet.

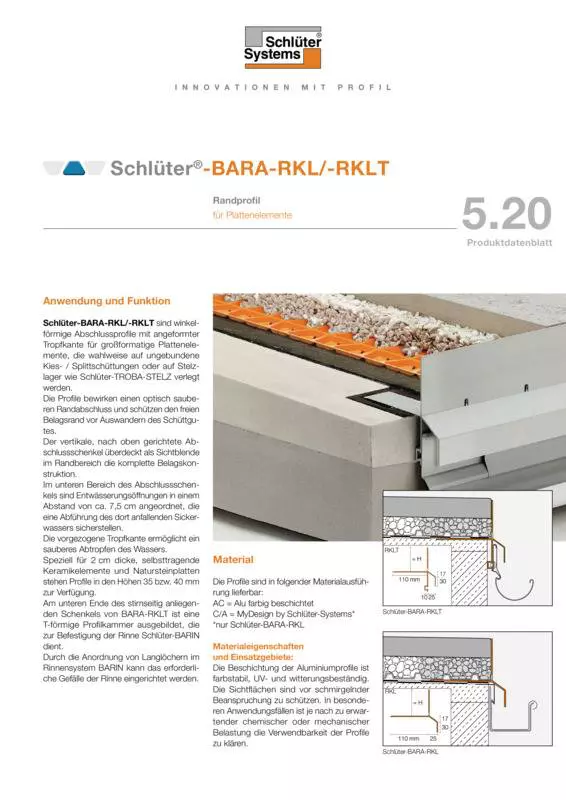

Als höhenverstellbares Abdeckprofil aus gleichfarbig beschichtetem Aluminium steht Schlüter-BARA-RHA zur Verfügung. Es wird auf das Trägerprofil aufgesteckt und dient zur Begrenzung der freien Randbereiche an Balkon und Terrassen. Damit kann eine Abdeckung von Aufbauten bis zu 140 mm individuell realisiert werden (siehe Datenblatt 5.16 Schlüter-BARA-RHA). Beim Aufstecken von BARA-RHA ist zu beachten, dass vorhandene Entwässerungsöffnungen im Trägerprofil nicht verschlossen werden.

Die Profile bedürfen keiner besonderen Pflege oder Wartung. Die pulverbeschichtete Oberfläche des Aluminiumprofils ist farbstabil. Beschädigungen der Sichtfläche sind durch Überlackieren zu beheben.
