Schlüter-LIPROTEC-PB  Treppen-Set

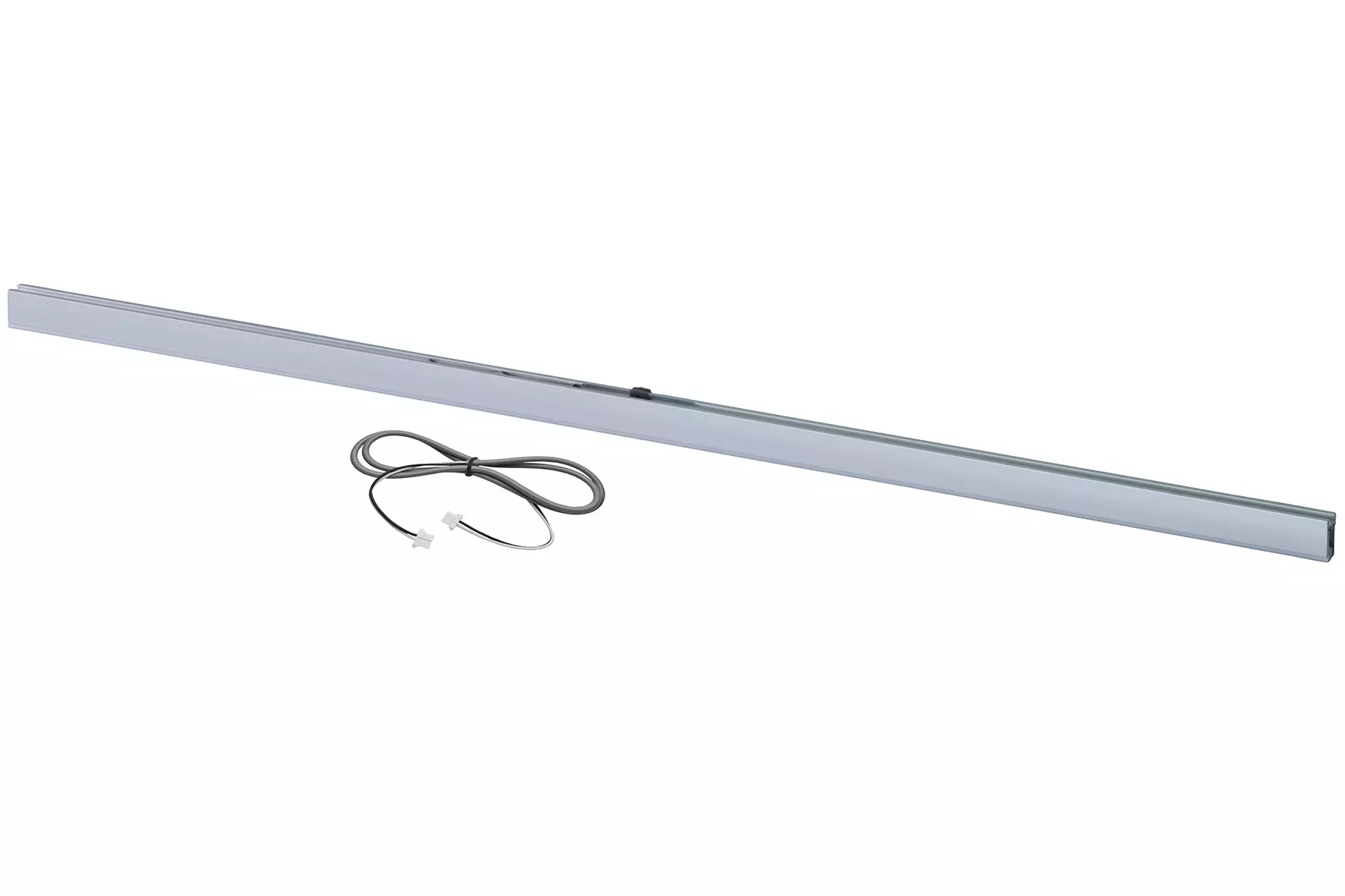

Unser praktisches Treppen-Set Schlüter-LIPROTEC-PB bringt Licht dorthin, wo es benötigt wird: in die Mitte der Treppenstufen. Das Set beinhaltet alle Komponenten für eine indirekte Lichtabstrahlung in Verbindung mit einer dezenten Lichtlinie an Ihrer Treppenanlage. Ihre illuminierten Podestufenkanten erhalten durch unsere LED-Module die Farbtemperatur 4500 K (neutralweiß). Treppenanlagen mit bis zu 15 Stufen können mit dem Set beleuchtet werden. Mit den praktischen Einzelstufen-Sets LIPROTEC-PB 1 lässt sich die Installation bei Mehrbedarf bis auf 18 Stufen, bei nur einer einzigen Zuleitung, erweitern.

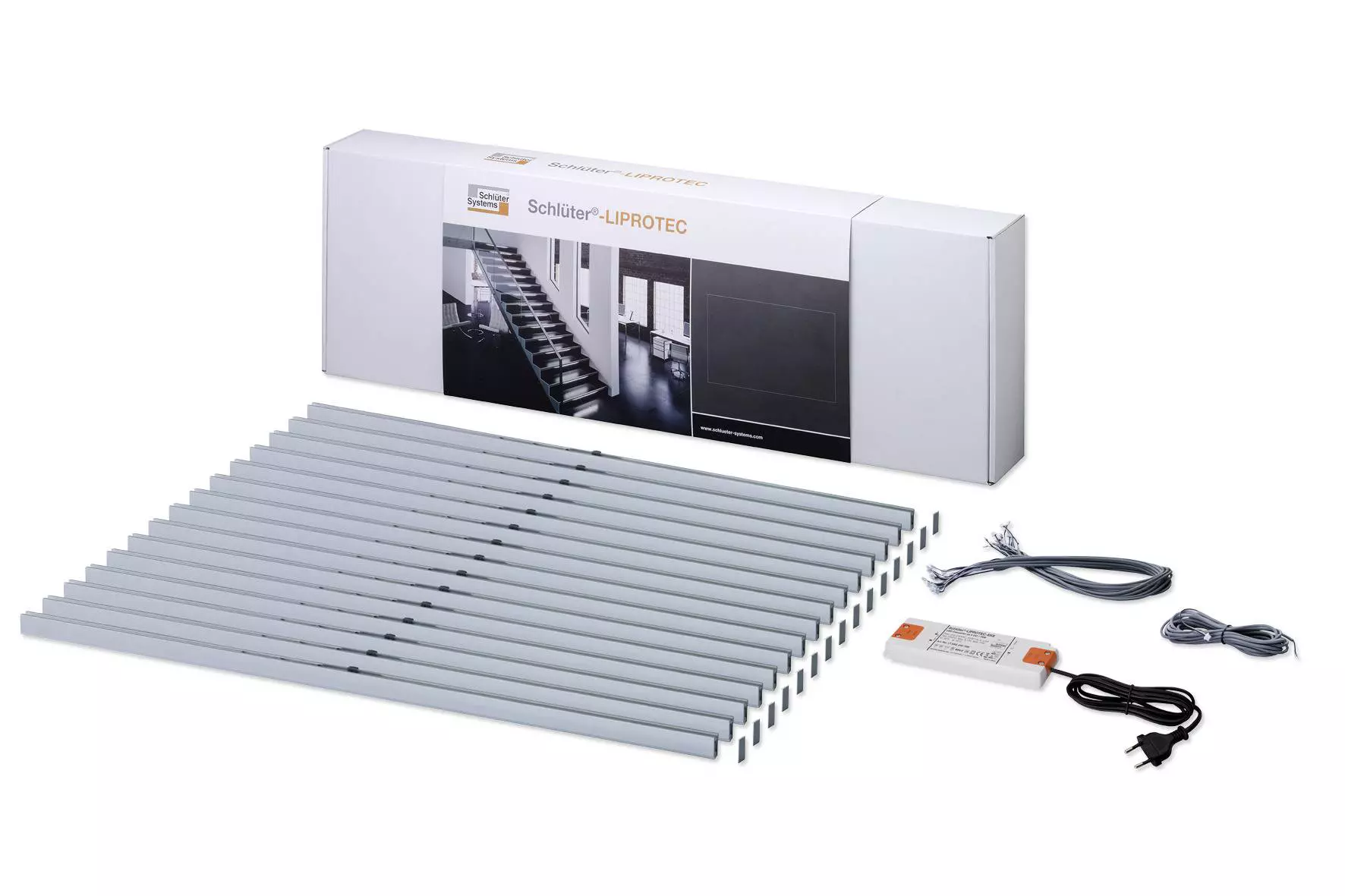

Im Set sind enthalten:

  • 15 Podestkantenprofile (LIPROTEC-PB)
  • 15 Streuscheiben (LIPROTEC-PBD)
  • 1 Verbindungskabel
  • 1 Kabelzuleitung (LIPROTEC-ZZK)
  • 1 Netzteil (LIPROTEC-EKE)
  • 1 Einbau-/Montageanleitung

  • Als Set erhältlich
  • Treppenstufen
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
Schlueter©Schlüter-Systems KG
zoom_out_map search
Schlueter
Schlueter
Schlueter
Schlueter
Schlueter

Allgemeine Produktinformationen

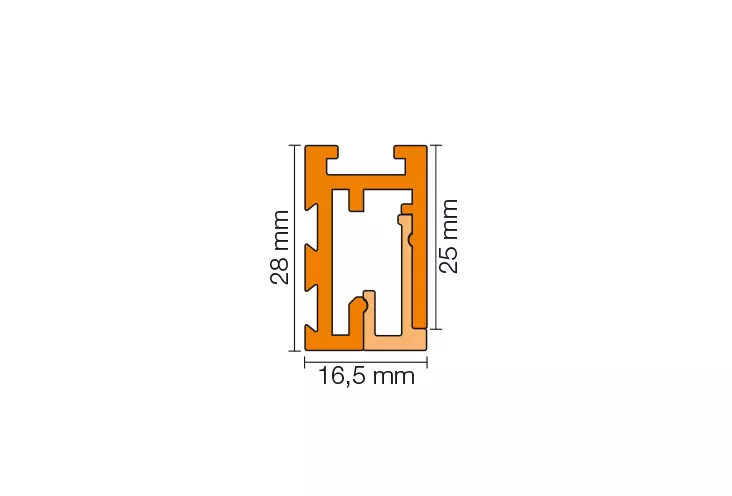

Schlüter-LIPROTEC-PB ist ein hochwertiges Podestkantenprofil mit einer 25 mm breiten Sichtfläche. Es bietet die Möglichkeit, unterschiedliche LED-Streifen Schlüter-LIPROTEC-ES aufzunehmen.

In Kombination mit Schlüter-TREP Profilen (außer TREP-T) kann eine optisch ansprechende und sichere Podestkantenbeleuchtung realisiert werden.

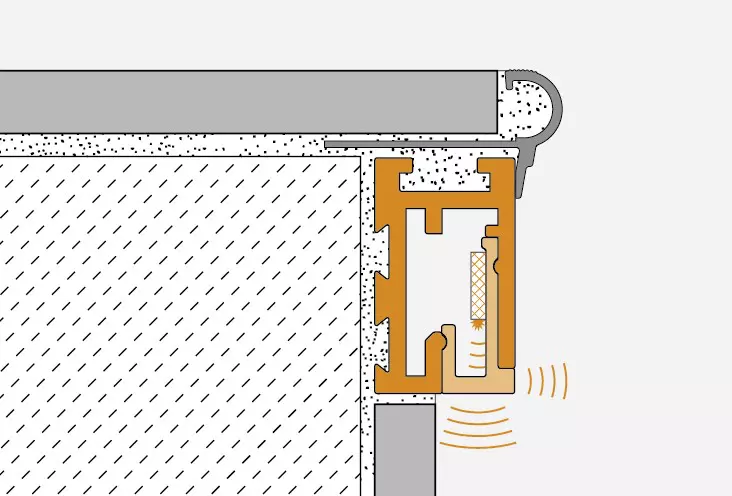

Durch den Einsatz von zwei verschiedenen Streuscheiben können unterschiedliche Lichteffekte erzeugt werden. Mit dem Einsatz der Streuscheibe Schlüter-LIPROTEC-VBI wird eine indirekte Lichtabstrahlung von der Profilkante über angrenzende Materialen als Podestkantenbeleuchtung zur Trittstufe ermöglicht.

Beim Einsatz der Streuscheibe Schlüter-LIPROTEC-PBD ist zusätzlich zur indirekten Lichtabstrahlung eine direkte Beleuchtung als Lichtstreifen von 3 mm Breite zu sehen.

Das Profil bietet die Möglichkeit, die Kabelzuführung des LED-Streifens aufzunehmen.

Ein weiteres Anwendungsgebiet von ­LIPROTEC-PB ist die direkte bzw. indirekte Beleuchtung der Stirnseiten von Küchenarbeitsplatten.

Bei allen Profilen der Serie Schlüter-­LIPROTEC sind die eingesetzten Streuscheiben und Leuchtmittel auch im eingebauten Zustand austauschbar.

Als Zubehör sind passende Endkappen erhältlich.

Produktdatenblatt nach Verordnung (EU) 2019/2015 hier anfordern: certification-eu@schlueter.de

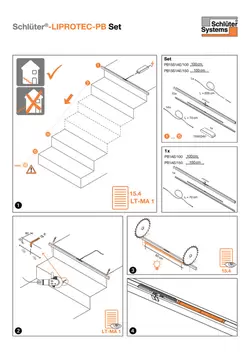

Hinweis: Für Montage der Lichttechnik sowie Planung und Positionierung der Verkabelung – insbesondere für die LIPROTEC-Set-Varianten – sind die entsprechenden Montageanleitungen von Schlüter-LIPROTEC zu beachten.

  1. Das Belagsmaterial ist zunächst höhengerecht (abzüglich der Höhe von ­LIPROTEC-PB) an der Setzstufe anzusetzen.
  2. Im Kantenbereich über der Setzstufe wird geeigneter Fliesenkleber aufgetragen.
  3. Die Kabelführung kann vom Ende des Profils erfolgen oder durch das Profil gebohrt werden. Die Bohrung ist zu entgraten.
  4. Die Hohlräume von LIPROTEC-PB sind mit geeignetem Fliesenkleber auszufüllen und anschließend vollflächig in das Kleberbett oberhalb der Setzstufe einzudrücken und auszurichten. Hierbei ist die Kabeldurchführung zu beachten.
    Bei dickeren Kleberschichten im Kantenbereich ggf. hydraulisch erhärtenden Dünnbettkleber nach Herstellerempfehlungen abmagern oder Mittelbettmörtel verwenden.
    Hinweis: Schlüter-LIPROTEC-PB ist nur so tief ins Kleberbett einzudrücken, dass die eingesetzte Streuscheibe zugänglich bleibt.
  5. Das gewählte Schlüter-TREP-Profil ist entsprechend des jeweiligen Produktdatenblattes einzubauen und vollflächig in das Kleberbett einzudrücken.
  6. Eckausbildungen sind über Gehrung herzustellen. Für die mechanische Verbindung der Gehrungen sind die Eckverbinder Schlüter-LIPROTEC-D/V lieferbar.

Schlüter-LIPROTEC-PB ist in den folgenden Materialausführungen lieferbar:

Profil:

  • AE = Alu natur matt eloxiert
  • AEEB = Alu edelstahl gebürstet eloxiert

Streuscheiben:

  • PMMA = Polymethylmethacrylat

Materialeigenschaften und Einsatzgebiete

Die Verwendbarkeit des Profils bei chemischen oder mechanischen Belastungen ist für den jeweiligen Bedarfsfall zu klären.

Nachstehend können nur einige allgemeine Hinweise gegeben werden.

Schlüter-LIPROTEC-PB-AE /-AEEB (Aluminium eloxiert): Das Aluminium weist eine durch die Eloxalschicht veredelte Oberfläche auf, die sich im üblichen Einsatz nicht mehr verändert.

Beschädigungen der Eloxalschichten sind nur durch Überlackieren zu beheben.

Sichtflächen sind vor schmirgelnder oder kratzender Beanspruchung zu schützen. Aluminium ist empfindlich gegen alkalische Medien. Zementhaltige Materialien wirken in Verbindung mit Feuchtigkeit alkalisch und können je nach Konzentration und Einwirkdauer zur Korrosion führen (Aluminiumhydroxidbildung). Deshalb sind Mörtel oder Fugenmaterial an Sichtflächen sofort zu entfernen und frisch verlegte Beläge nicht mit Folie abzudecken.

Schlüter-LIPROTEC-Streuscheiben bestehen aus einem leicht strukturierten, transluzenten thermoplastischen PMMA-Kunststoff (Polymethylmethacrylat).

Sichtflächen sind vor schmirgelnder oder kratzender Beanspruchung zu schützen. Mörtel oder Fugenmaterial ist sofort zu entfernen.

Alkoholische Beanspruchung (z. B. Spiritus) wie der Einsatz von Reinigungsmittel mit einem Tensid-Gehalt > 5 % können zu Schäden an der Streuscheibe führen.

Hinweis: Die Profile mit ihren Streuscheibenabdeckungen sind so zu positionieren, dass sich kein Wasser im Inneren sammeln kann.

Schlüter-LIPROTEC-PB bedarf keiner besonderen Wartung oder Pflege. Für empfindliche Oberflächen sind keine schmirgelnden Reinigungsmittel zu verwenden.

Beschädigungen der Eloxalschichten sind nur durch Überlackieren zu beheben.

Für alle Reinigungsmittel gilt, dass sie frei von Salzsäure und Flusssäure sein müssen.

Aufgrund geringer Wärmentwicklung der im Profil eingesetzten Schlüter-LED-Streifen kann es zu unterschiedlichen Ausdehnungen des Profils und der eingesetzten Streuscheibe kommen.
