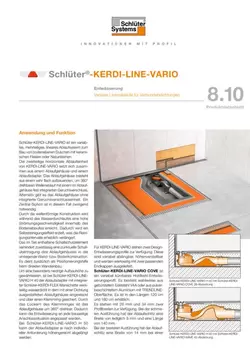

Schlüter-KERDI-LINE-VARIO-H  Ablaufsystem für lineare bodenebene Duschen

Schlüter-KERDI-LINE-VARIO ist ein variables, mehrteiliges, lineares Ablaufsystem zum Bau von bodenebenen Duschen mit keramischen Fliesen oder Natursteinen.

Die zweiteilige horizontale Ablaufeinheit KERDI-LINE-VARIO-H setzt sich zusammen aus einem Ablaufgehäuse und einem Ablaufadapter. Das Ablaufgehäuse besteht aus einem sehr flach aufbauenden, um 360° drehbaren Wellenablauf mit einem im Ablaufgehäuse fest integrierten Geruchsverschluss. Alternativ gibt es das Ablaufgehäuse ohne integrierte Geruchsverschlusseinheit. Ein Zentral-Siphon ist in diesem Fall zwingend notwendig.

Durch die wellenförmige Konstruktion wird während des Wasserdurchlaufes eine hohe Strömungsgeschwindigkeit innerhalb des Bodenablaufes erreicht. Dadurch wird ein Selbstreinigungseffekt erzielt, was die Reinigungsintervalle erheblich verlängert.

Das im Set enthaltene Schallschutzelement verhindert zuverlässig eine punktuelle Schallübertragung des Ablaufgehäuses in die umliegende Wand- bzw. Bodenkonstruktion und dient zusätzlich als Positionierungshilfe beim direkten Wandeinbau.

Um eine besonders niedrige Aufbauhöhe zu gewährleisten, ist bei Schlüter-KERDI-LINE-VARIO H 40 der Ablaufadapter mit integrierter Schlüter-KERDI-FLEX-Manschette werkseitig wasserdicht in dem mit einer Dichtung ausgestatteten Ablaufgehäuse eingesteckt und über einen Klemmring gesichert. Durch das Lockern des Klemmringes ist das Ablaufgehäuse um 360° drehbar. Dadurch kann die Entwässerung an jede bauseitige Anschlusssituation angepasst werden.

Bei KERDI-LINE-VARIO-H 50 kann der Ablaufadapter den örtlichen Anforderungen entsprechend höhengerecht flexibel abgelängt werden.

Für KERDI-LINE-VARIO stehen die zwei Design-Entwässerungsprofile Schlüter-KERDI-LINE-VARIO COVE und Schlüter-KERDI-LINE-VARIO WAVE zur Verfügung. Diese sind variabel ablängbar, höhenverstellbar und werden werkseitig mit zwei passenden Endkappen ausgeliefert.

Die werkseitig in den Ablaufadapter integrierte, flexible KERDI-Manschette dient zum sicheren Anschluss des Ablaufkörpers an die Verbundabdichtung – sowohl im Bodenbereich als auch an aufgehenden Wänden. Sie wird während des Einbaus durch den transparenten Bauschutzdeckel geschützt. Somit ergeben sich in Verbindung mit den Abdichtungssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRAHEAT oder Schlüter-KERDI-BOARD und den dazugehörigen Systemdichtklebern Schlüter-KERDI-COLL-L bzw. Schlüter-KERDI-FIX geprüfte Verbundabdichtungen mit anschließender Linienentwässerung. Die Schlüter-Abdichtungssysteme verfügen über allgemein bauaufsichtliche Prüfzeugnisse (abP) sowie über eine europäische Zulassung (ETA = European Technical Assessment). KERDI-LINE ist eine Systemkomponente der oben genannten Abdichtungssysteme und darf entsprechend der Abdichtungsnorm DIN 18534 eingebaut werden.

Hinweis: Bei KERDI-LINE-VARIO ist durch die variable Ablaufführung der Einbau eines Gefälleestrichs erforderlich. Der Estrich ist mit DITRA (siehe Produktdatenblatt 6.1) oder DITRA-HEAT (siehe Produktdatenblatt 6.4) auf der Oberfläche abzudichten. Als Systemergänzung stehen die Schlüter-SHOWERPROFILE-S und -R (siehe Produktdatenblatt 14.1) für den Bodenanschluss bzw. Wandanschluss zur Verfügung. Für die Schräge der Seitenwangen ist SHOWERPROFILE-S – dem Gefälle entsprechend – keilförmig ausgebildet. Die Umfassungswände sind mit KERDI abzudichten (siehe Produktdatenblatt 8.1) oder mit KERDI-BOARD (siehe Produktdatenblatt 12.1) als Abdichtung herzustellen.

Schallschutz

Zur Einhaltung des Schallschutzes gemäß DIN 4109, VDI 4100, ÖNORM B 8115-2 und/oder SIA 181 steht mit Schlüter-KERDILINE-SR eine Schalldämmmatte zur Verfügung, die mit geprüften Aufbauvarianten von KERDI-LINE-VARIO die Anforderungen an den Trittschall- und Installationsgeräuschpegel sowie an die Benutzungsgeräusche erfüllt. Detailliertere Informationen finden Sie in der Planungsgrundlage.

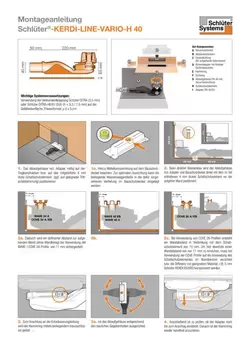

Verarbeitung KERDI-LINE-VARIO-H 40

1. Das KERDI-LINE-VARIO H 40 Ablaufgehäuse inklusive Adapter wird mittig auf die Tragkonstruktion beziehungsweise auf das mitgelieferte 4 mm dicke Schallschutzelement (eventuell auf geeigneter Trittschalldämmung, siehe hierzu auch Kapitel Schallschutz) positioniert. Beachten Sie dabei die Mittelkennzeichnung auf dem Bauschutzdeckel. Zur optimalen Ausrichtung können Sie die beiliegende Wasserwaagenlibelle in die dafür vorgesehene Vertiefung im Bauschutzdeckel einlegen.
2. Beim direkten Wandeinbau wird das Ablaufgehäuse inklusive Adapter und Bauschutzdeckel direkt mit dem im Set enthaltenen 4 mm dicken Schallschutzelement vor der aufgehenden Wand positioniert. Dadurch wird ein definierter Abstand von 11 mm zur aufgehenden Wand (ohne Wandbelag) bei Verwendung der WAVE-Profile sichergestellt. Bei Verwendung von COVE 26-Profilen entsteht in Verbindung mit dem Schallschutzelement ein Wandabstand von 15 mm. Um hier ebenfalls einen Wandabstand von nur 11 mm zu erreichen, muss bei Verwendung der COVE 26-Profile auf die Anwendung des Schallschutzelementes im Wandbereich verzichtet werden. Oder die Differenz muss mit geeignetem Material, beispielsweise 5 mm Schlüter-KERDI-BOARD, kompensiert werden. Alternativ kann auch bei gleicher Optik das nur um 8 mm breitere COVE 34-Profil eingesetzt werden.
3. Zum Anschluss an die Entwässerungsleitung lösen Sie den Klemmring mit dem beiliegenden Inbusschlüssel und richten dann das Ablaufgehäuse entsprechend den baulichen Gegebenheiten aus.
4. Anschließend prüfen Sie, ob der Adapter noch bis zum Anschlag eingesteckt ist. Danach ziehen Sie den Klemmring wieder handfest an.
5. Nach Anschluss an die Entwässerungsleitung prüfen Sie nochmals die gewünschte Positionierung. Zum Ausgleich von Unebenheiten und zum Höhenausgleich kann das Ablaufgehäuse auch auf einer Ausgleichsschicht passgenau ausgerichtet werden.
6. Führen Sie bitte eine Dichtigkeitsprüfung durch.
7. Den Gefälleestrich (2 %) der Duschfläche bauen Sie so ein, dass dieser das gesamte Ablaufgehäuse vollständig lastabtragend umschließt. Der werkseitig verschraubte Bauschutzdeckel dient hierbei als Ausricht- und Abziehhilfe und schließt bündig mit der Estrichoberkante ab.

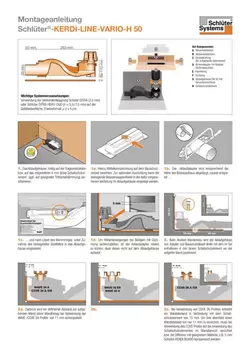

Verarbeitung KERDI-LINE-VARIO-H 50

1. Das KERDI-LINE-VARIO H 50 Ablaufgehäuse wird auf die Tragkonstruktion oder das mitgelieferte 4 mm dicke Schallschutzelement positioniert. (Es kann auch auf einer geeigneten Trittschalldämmung positioniert werden, siehe hierzu Kapitel Schallschutz.) Beachten Sie dabei die Mittelkennzeichnung auf dem Bauschutzdeckel. Zur optimalen Ausrichtung können Sie die beiliegende Wasserwaagenlibelle in die dafür vorgesehene Vertiefung im Bauschutzdeckel einlegen. Der Ablaufadapter wird entsprechend der Höhe des Bodenaufbaus abgelängt, sauber entgratet und nach Lösen des Klemmringes unter Zunahme des beiliegenden Gleitfettes in das Ablaufgehäuse eingesteckt.
   Hinweis: Um Höhenbewegungen bei Belägen mit Dämmung sicherzustellen, kürzen Sie den Ablaufadapter so weit, dass dieser nicht auf dem Ablaufgehäuse aufsetzt.
2. Beim direkten Wandeinbau wird das Ablaufgehäuse inklusive Adapter und Bauschutzdeckel direkt mit dem im Set enthaltenen 4 mm dicken Schallschutzelement vor der aufgehenden Wand positioniert. Dadurch wird ein definierter Abstand von 11 mm zur aufgehenden Wand (ohne Wandbelag) bei Verwendung der Schlüter-WAVE-Profile sichergestellt. Bei Verwendung von COVE 26-Profilen entsteht in Verbindung mit dem Schallschutzelement ein Wandabstand von 15 mm. Um hier ebenfalls einen Wandabstand von nur 11 mm oder weniger zu erreichen, muss bei Verwendung der COVE 26-Profile auf die Anwendung des Schallschutzelementes im Wandbereich verzichtet werden. Oder die Differenz muss mit geeignetem Material, beispielsweise 5 mm Schlüter-KERDI-BOARD, kompensiert werden. Alternativ kann auch bei gleicher Optik das nur um 8 mm breitere COVE 34-Profil eingesetzt werden.
3. Zum Anschluss an die Entwässerungsleitung richten Sie das Ablaufgehäuse entsprechend den baulichen Gegebenheiten aus.
4. Prüfen Sie die Passung des Ablaufgehäuses und ziehen Sie danach den Klemmring wieder handfest an.
5. Nach Anschluss an die Entwässerungsleitung prüfen Sie nochmals die gewünschte Positionierung. Zum Ausgleich von Unebenheiten und zum Höhenausgleich kann das Ablaufgehäuse auch auf einer Ausgleichsschicht passgenau ausgerichtet werden. Mithilfe des beigefügten Befestigungs-Sets lässt sich optional das Ablaufgehäuse mit der Tragkonstruktion fest verschrauben.
6. Führen Sie bitte eine Dichtigkeitsprüfung durch.
7. Vor dem Estricheinbau entnehmen Sie bitte die beiliegende Wasserwagenlibelle. Den Gefälleestrich (2 %) der Duschfläche bauen Sie so ein, dass dieser das gesamte Ablaufgehäuse vollständig lastabtragend umschließt. Der werkseitig verschraubte Bauschutzdeckel dient hierbei als Ausricht- und Abziehhilfe und schließt bündig mit der Estrichoberkante ab.

Entkopplung und Abdichtung

8. Wenn die Estrichfläche begehbar ist, demontieren Sie den Bauschutzdeckel. Entstandene Estrichfehlstellen in diesem Bereich gleichen Sie mit Dünnbettmörtel aus.
9. Anschließend verkleben Sie DITRA mit Dünnbettmörtel (Zahnungsempfehlung 3 x 3 mm oder 4 x 4 mm) oder DITRAHEAT (Zahnungsempfehlung 6 x 6 mm) fest auf der Estrichfläche. Die Randdämmstreifen und das Schallschutzelement schneiden Sie höhengerecht ab. Das Fliesenformat auf DITRA beziehungsweise DITRA-HEAT muss mindestens 5 x 5 cm betragen (siehe auch Produktdatenblatt 6.1 bzw. 6.4).
10. Zum Verkleben der KERDI-Manschette tragen Sie auf der sich anschließenden Flächenabdichtung den Dichtkleber KERDI-COLL-L (siehe Produktdatenblatt 8.4) mit einer Zahnkelle 3 x 3 mm oder 4 x 4 mm auf und betten darin die KERDI-Manschette vollflächig ein. Die klebeoffene Zeit muss beachtet werden.
11. Auch Wandanschlüsse sind mit KERDI-KEBA-Dichtbändern unter Verwendung von KERDI-COLL-L zu verkleben und fachgerecht herzustellen.
12. Als Belagsmaterialien können Fliesen oder Naturstein aufgebracht werden. (Belagsdicken je nach gewähltem Entwässerungsprofil, siehe Seite 6, Tab. 12a)

Hinweis: Der Einbau von KERDI-LINE-VARIO ist auch in Holzkonstruktionen möglich. Entsprechende Details sind auf Anfrage erhältlich. Die Entwässerung erfolgt nach dem Prinzip der Oberflächenentwässerung. Hierbei kommt es im Bereich des Entwässerungsprofils konstruktionsbedingt zu einem Wasseranstau von ca. 1 cm. Deshalb ist die Positionierung der Linienentwässerung KERDI-LINE-VARIO nur für den Wand- und Mittelbereich vorgesehen und nicht zum Einsatz im Eingangsbereich der Duschfläche. Bei Rückfragen wenden Sie sich bitte an unseren anwendungstechnischen Verkauf

Wellenablauf/Ablaufgehäuse und der Ablaufadapter werden aus hoch schlagfestem PP (Polypropylen) gefertigt.

Die am Ablaufadapter fest verschweißte KERDI-Abdichtungsmanschette für den Anschluss an die Verbundabdichtung (siehe Produktdatenblatt 8.1) ist aus einer Polyethylenbahn gefertigt.

Der Klemmring am Wellenablauf/Ablaufgehäuse besteht aus farbigem PVC (Polyvinylchlorid).

Der Bauschutzdeckel ist aus transparentem Acrylnitril-Butadien-Styrol (ABS) gefertigt.

Materialeigenschaften und Einsatzgebiete

Das Schlüter-KERDI-LINE-VARIO-Entwässerungssystem H 50 G5 ist gemäß DIN EN 1253-1 geprüft und zertifiziert. Die Ausführung H 40 G5 ist gemäß DIN EN 1253-2 geprüft und zertifiziert. Die Ausführung H 40 G6 entspricht der DIN EN 1253-6.

Alle Entwässerungsprofile bis auf das WAVE-Profil aus Aluminium sind rollstuhlgeeignet. Schlüter-KERDI-LINE-VARIO-Entwässerungsprofile werden in einer Vielzahl von unterschiedlichen Materialien und Oberflächen hergestellt. Klären Sie im Einzelfall, ob das vorgesehene Entwässerungssystem für die zu erwartenden chemischen, mechanischen oder sonstigen Belastungen geeignet ist.
