Schlüter-KERDI-LINE-V 50 G2  Komplettset zur vertikalen Linienentwässerung

Schlüter-KERDI-LINE ist ein mehrteiliges lineares Ablaufsystem zum Bau von bodenebenen Duschen mit keramischen Fliesen, Natursteinen oder Beschichtungen.

Schlüter-KERDI-LINE-V 50 G2 zur vertikalen Entwässerung ist mit einem integrierten Geruchsverschluss ausgestattet und verfügt gemäß DIN EN 1253 über eine Ablaufleistung ≥ 1,0 l/s bei einer Anstauhöhe von 2 cm sowie eine Sperrwasserhöhe von 50 mm.

Höhe des Rinnenträgers:

• DN 50 (50 mm) = 48 mm

Der Rinnenkörper und der Rinnenträger sind bereits fest miteinander verbunden.

KERDI-LINE-V 50 G2 eignet sich für den zentralen Einbau in einer Fläche oder im Wandbereich.

Länge der Linienentwässerung:

• 50 cm bis 180 cm, in Abstufungen von 10 cm.

Auf dem umlaufenden Klebeflansch des Rinnenkörpers ist werkseitig eine Manschette aus dem KERDI-Abdichtungssystem fest verklebt. Sie dient zum sicheren Anschluss des Rinnenkörpers an die Verbundabdichtung im Bodenbereich und an aufgehenden Wänden.

In Verbindung mit den Abdichtungssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD und den dazugehörigen Systemklebern Schlüter-KERDI-COLL-L beziehungsweise Schlüter-KERDI-FIX entstehen geprüfte Verbundabdichtungen mit anschließender Linienentwässerung.

Hinweis: Schlüter-KERDI-LINE und Rahmenkonstruktionen sind mit zementären Fliesenklebern zu montieren. Die Verwendung von essigvernetztem Silikon an Rinnen, Rahmen und Rosten ist nicht zulässig.

KERDI-LINE ist eine Systemkomponente, die der deutschen Abdichtungsnorm DIN 18534 entspricht. Sie verfügt in Verbindung mit den oben genannten Schlüter-Systemen über ein allgemeines bauaufsichtliches Prüfzeugnis (abP).

Die Feuchtigkeitsbeanspruchungsklassen gemäß abP sind in den entsprechenden Datenblättern aufgelistet. KERDI-LINE ist gemäß ETAG 022 (Abdichtung im Verbund) eine Komponente eines Systems mit europäischer Zulassung (ETA = European Technical Assessment). Die mit KERDI-LINE geprüften oben genannten Schlüter-Produkte sind mit einem CE-Zeichen gekennzeichnet.

Die sichtbaren Flächen des Profilrahmens und die Abdeckungen - geschlossen oder gestanzt - bestehen aus gebürstetem, hochglanzpoliertem Edelstahl. Für den Profilrahmen wie auch für den TF-Rahmen ist eine Fliesenmulde lieferbar. Zusätzlich steht ein rahmenloser höhenunabhängiger Belagsträger (KERDI-LINE-D) zur Verfügung.

Schlüter-KERDI-LINE-GTO ist ein Geruchsverschluss inklusive Silikon-Trockenklappe. Diesen können Sie anstelle des zweiteiligen Geruchsverschlusses einsetzen. Er verhindert eine Geruchsbildung, die bei selten genutzten Ablaufsystemen (in Gästebädern, Ferienwohnungen etc.) durch Austrocknen der Geruchsverschlusseinheit entstehen kann. Mit einer Ablaufleistung von mind. 0,4 l/s (gemäß DIN EN 1253) kann der Trocken-Geruchsverschluss dort auch dauerhaft die vorhandene Geruchsverschlusseinheit ersetzen. Sie kann eventuell einer unzureichenden Entlüftung im Ablaufsystem entgegenwirken.

Hinweis: Bei KERDI-LINE-V 50 G2 ist konstruktionsbedingt durch die Führung des Ablaufs der Einbau eines Gefälleestrichs erforderlich. Der Estrich ist mit Schlüter-DITRA (siehe Produktdatenblatt 6.1) oder Schlüter-DITRA-HEAT auf der Oberfläche abzudichten.

Als Systemergänzung stehen Schlüter-SHOWERPROFILE-S und -R (siehe Produktdatenblatt 14.1) für den Bodenanschluss oder den Wandanschluss zur Verfügung. Passend für die Schräge der Seitenwangen ist SHOWERPROFILE-S – entsprechend dem Gefälle – keilförmig gebaut. Die Umfassungswände sind mit Schlüter-KERDI abzudichten (siehe Produktdatenblatt 8.1). Alternativ kann mit Schlüter-KERDI-BOARD (siehe Produktdatenblatt 12.1) eine Abdichtung hergestellt werden.

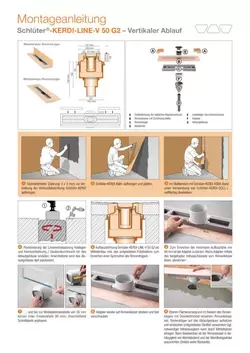

Schlüter-KERDI-LINE-V 50 G2

Vertikaler Ablauf mit Sperrwasserhöhe 50 mm

1. Die Positionierung der Linienentwässerung ist festzulegen und eine Kernlochbohrung beziehungsweise ein Deckendurchbruch für das Ablaufgehäuse zu erstellen. Anschließend wird das Ablaufgehäuse dort positioniert.
2. Zum Erreichen der minimalen Aufbauhöhe von 48 mm ist der Adapter (maximale Einstecktiefe: 90 mm) bis zur Mindesteinstecktiefe von 30 mm zu kürzen.
3. Der Adapter ist wieder auf den Rinnenkörper zu stecken und fest zu verschrauben.
4. Ein ebener Flächenuntergrund im Bereich des Rinnenträgers ist mit Dünnbettmörtel zu erstellen. Der Rinnenkörper inklusive Rinnenträger wird auf das Ablaufgehäuse aufgesetzt und eingedrückt. Ein eventuell notwendiger Höhenausgleich kann mit Mörtelbatzen erfolgen. Beim Wandeinbau ist der Rinnenkörper unter Berücksichtigung von Wandabstand und von Wandbelagsdicke auszurichten. Wird der TF-Rahmen verwendet, liegt ein größerer Abstand zur Wand von 22 mm vor. In diesem Fall empfehlen wir folgende Vorgehensweise: Positionieren Sie den Rinnenkörper mithilfe des beiliegenden Füllstreifens weiter entfernt von der aufgehenden Wand. Schrägen Sie dann den hinteren Fliesenstreifen an. Wahlweise kann die Differenz zur aufgehenden Wand auch mit geeignetem Material ausgeglichen werden, zum Beispiel mit Schlüter-KERDI-BOARD, 9 mm.
5. Anschließend wird der Gefälleestrich (2 %) der Duschfläche aufgebracht.
6. Die Estrichfläche ist mit Dünnbettmörtel zu versehen. Die Zahnungsempfehlung bei der Verwendung von DITRA ist 3 x 3 oder 4 x 4 mm, bei der Verwendung von DITRA-HEAT HEAT 6 x 6 mm.
7. Danach wird DITRA beziehungsweise DITRA-HEAT aufgeklebt – Stöße müssen mit KERDI-KEBA unter Verwendung von KERDI-COLL-L abgedichtet werden (siehe Produktdatenblatt 6.1 bzw. 6.4).
8. Zum Verkleben der KERDI-Manschette wird der Dichtkleber KERDI-COLL-L auf die sich anschließende Flächenabdichtung (siehe Produktdatenblatt 8.4) mit einer Zahnkelle von 3 x 3 mm oder 4 x 4 mm aufgetragen. Die KERDI-Manschette wird vollflächig darin eingebettet. Die klebeoffene Zeit muss beachtet werden. Die Wandanschlüsse müssen ebenfalls fachgerecht mit KERDI-Dichtbändern hergestellt werden. Diese werden mit KERDI-COLL-L verklebt.

Brandschutz für KERDI-LINE-V 50 G2
… mit Schlüter-KERDI-LINE-BS oder -KERDI-LINE ZBS

Die Systemkomponenten verhindern gemäß Zulassungsnummer Z-19.17-1719 eine Brandübertragung in ein anderes Stockwerk. Der Brandschutzeinsatz (Art.-Nr.: KL BS) wird in das Ablaufgehäuse des Linienentwässerungssets KERDI-LINE-V 50 G2 eingebracht.

Montage Brandschutzeinsatz KL BS:

1. Der Brandschutzeinsatz KL BS wird eingesetzt.
2. Anschließend wird der Klemmring unter Hinzunahme des mitgelieferten Gleitmittels eingesetzt.

Die optional in die Kernlochbohrung (ø 160 mm) eingesetzte Durchgangsdichtung (Art.-Nr.: KD ZBS) verhindert sicher einen Durchtritt von Wärme, Feuer und Rauch bei einer Temperaturüberschreitung von ca. 150 °C. Dies geschieht durch Aufschäumen des Quellstoffs, der im Brandschutzelement vorhanden ist, für eine Feuerwiderstandsdauer von R120, R90, R60, R30 (deckenabhängig).

Die Brandschutzfunktion der Durchgangsdichtung KD ZBS gilt nur in Verbindung mit dem Brandschutzeinsatz KL BS!

Alternativ kann das Ablaufgehäuse einbetoniert werden oder nachträglich mit einem Zementmörtel MG III in die Massivdecke eingebracht werden.

Einbau an aufgehender Seitenwand

1. Die KERDI-Manschette ist für den Eckbereich zuzuschneiden.
2. Die KERDI-Manschette ist mit KERDI-COLL-L dicht zu verkleben. Die im Lieferumfang enthaltene Schlüter-KERDI-KERECK-Innenecke ist zuzuschneiden
3. … und mit KERDI-COLL-L aufzukleben.

Die Rinnenkörper mit einer Länge von bis zu 120 cm bestehen aus tiefgezogenem Edelstahl V4A (Werkstoff-Nr. 1.4404 = AISI 316L). Ab einer Länge von 130 cm werden die Rinnenkörper aus gekantetem, verschweißtem und anschließend gebeiztem Edelstahl V4A (Werkstoff-Nr. 1.4404 = AISI 316L) hergestellt. Ausgestattet sind die Rinnenkörper mit einem Klebeflansch, auf den werkseitig die KERDI-Manschette aufgebracht ist. Diese ist eine Abdichtungsbahn aus weich eingestelltem Polyethylen. Sie ist auf beiden Seiten mit einem speziellen Vliesgewebe versehen.

Die Ablaufgehäuse werden, je nach Typ, aus hochschlagfestem Polypropylen (PP) beziehungsweise Acrylnitril-Butadien-Styrol (ABS) hergestellt.

Der Geruchsverschluss besteht aus faserverstärktem Polypropylen (PP).

Edelstahlrahmen und Abdeckrost sind in folgender Materialausführung lieferbar:
V4A-Werkstoff-Nr. 1.4404 = AISI 316L.

Oberflächen der Profilrahmen und Abdeckungen:
EB = Edelstahl gebürstet
EP = Edelstahl hochglanzpoliert
EC = Edelstahl pulverbeschichtet

Der Rinnenträger besteht aus druckstabilem, expandiertem Polystyrol (EPS).

Materialeigenschaften und Einsatzgebiete

Die Rinnenkörper, die Rahmen sowie die Abdeckungen sind gemäß DIN EN 1253 geprüft, zertifiziert und in die Klassifizierung K3 eingestuft. Dies sind Flächen ohne Fahrverkehr, zum Beispiel Nassräume von Wohnungen, Altenheimen, Hotels, Schulen, Reihenwasch- und Duschanlagen.

Die Rinnenkörper, Rahmen und Abdeckungen sind rollstuhlgeeignet.

KERDI-LINE aus Edelstahl V4A, gebürstet (Werkstoff-Nr. 1.4404 = AISI 316L) ist besonders geeignet, wenn hohe mechanische oder chemische Belastungen zu erwarten sind.

Edelstahl der Qualität 1.4404 ist aber nicht beständig gegen alle chemischen Belastungen. So ist dieser Edelstahl zum Beispiel nicht geeignet bei Belastungen durch Salz- oder Flusssäure sowie Belastungen durch bestimmte Chlor- und Solekonzentrationen.

Dies gilt in bestimmten Fällen auch für Sole-Meerwasserschwimmbecken. Die Verwendbarkeit des vorgesehenen Bodenablaufsystems ist in besonderen Einzelfällen und je nach den zu erwartenden chemischen, mechanischen oder sonstigen Belastungen abzuklären. Aggressive Reinigungsmittel dürfen nicht verwendet werden.
