Schlüter-KERDI-LINE-H 50 G2  Komplettset zur horizontalen Linienentwässerung

Schlüter-KERDI-LINE ist ein mehrteiliges lineares Ablaufsystem zum Bau von bodenebenen Duschen mit keramischen Fliesen, Natursteinen oder Beschichtungen.

Schlüter-KERDI-LINE-H 50 G2 mit horizontalem Ablauf nach vorne ist mit einem integrierten Geruchsverschluss ausgestattet und verfügt gemäß DIN EN 1253 über eine Ablaufleistung ≥ 0,8 l/s bei einer Anstauhöhe von 2 cm sowie eine Sperrwasserhöhe von 50 mm.

Höhe des Rinnenträgers:

• DN 50 (50 mm) = 120 mm

Bei KERDI-LINE-H 50 wird der Rinnenkörper zur einfachen und schnellen Montage in den passgenau geformten Rinnenträger aus Polystyrol eingelegt. Bei KERDI-LINE-H 50 G2 ist der Rinnenkörper und der Rinnenträger bereits fest miteinander verbunden. Das Set eignet sich für den zentralen Einbau in einer Fläche oder im Wandbereich.

Länge der Linienentwässerung:

• 50 cm bis 180 cm, in Abstufungen von 10 cm

Auf dem umlaufenden Klebeflansch des Rinnenkörpers ist werkseitig eine Manschette aus dem KERDI-Abdichtungssystem fest verklebt. Sie dient zum sicheren Anschluss des Rinnenkörpers an die Verbundabdichtung im Bodenbereich und an aufgehenden Wänden.

In Verbindung mit den Abdichtungssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD und den dazugehörigen Systemdichtklebern Schlüter-KERDI-COLL-L beziehungsweise Schlüter-KERDI-FIX entstehen geprüfte Verbundabdichtungen mit anschließender Linienentwässerung.

Hinweis: Schlüter-KERDI-LINE und Rahmenkonstruktionen sind mit zementären Fliesenklebern zu montieren. Die Verwendung von essigvernetztem Silikon an Rinnen, Rahmen und Rosten ist nicht zulässig.

KERDI-LINE ist eine Systemkomponente, die der deutschen Abdichtungsnorm DIN 18534 entspricht. Sie verfügt in Verbindung mit den oben genannten Schlüter-Systemen über ein allgemeines bauaufsichtliches Prüfzeugnis (abP).

Die Feuchtigkeitsbeanspruchungsklassen gemäß abP sind in den entsprechenden Datenblättern aufgelistet. KERDI-LINE ist gemäß ETAG 022 (Abdichtung im Verbund) eine Komponente eines Systems mit europäischer Zulassung (ETA = European Technical Assessment). Die mit KERDI-LINE geprüften oben genannten Schlüter-Produkte sind mit einem CE-Zeichen gekennzeichnet.

Die sichtbaren Flächen des Profilrahmens sowie die Abdeckungen – in geschlossener oder gestanzter Ausführung – bestehen aus gebürstetem, hochglanzpoliertem Edelstahl oder pulverbeschichtetem Edelstahl. Für den Profilrahmen ist auch eine 17 mm tiefe Fliesenmulde lieferbar. Zusätzlich steht ein rahmenloser höhenunabhängiger Belagträger (KERDI-LINE-D) zur Verfügung.

Schlüter-KERDI-LINE-GTO ist ein Geruchsverschluss inklusive Silikon-Trockenklappe. Diesen können Sie anstelle des zweiteiligen Geruchsverschlusses einsetzen. Er verhindert eine Geruchsbildung, die bei selten genutzten Ablaufsystemen (in Gästebädern, Ferienwohnungen etc.) durch Austrocknen der Geruchsverschlusseinheit entstehen kann. Mit einer Ablaufleistung von mindestens 0,4 l/s (gemäß DIN EN 1253) kann der Trocken-Geruchsverschluss dort auch dauerhaft die vorhandene Geruchsverschlusseinheit ersetzen. Sie kann eventuell einer unzureichenden Entlüftung im Ablaufsystem entgegenwirken.

Hinweis: Bei KERDI-LINE-H 50 G2 ist konstruktionsbedingt durch die Führung des Ablaufs der Einbau eines Gefälleestrichs erforderlich. Der Estrich ist mit Schlüter-DITRA (siehe Produktdatenblatt 6.1) oder Schlüter-DITRA-HEAT auf der Oberfläche abzudichten.

Als Systemergänzung stehen Schlüter-SHOWERPROFILE-S und -R (siehe Produktdatenblatt 14.1) für den Bodenanschluss oder den Wandanschluss zur Verfügung. Für die Schräge der Seitenwangen ist SHOWERPROFILE-S – entsprechend dem Gefälle – keilförmig gebaut. Die Umfassungswände sind mit Schlüter-KERDI abzudichten (siehe Produktdatenblatt 8.1). Alternativ kann mit Schlüter-KERDI-BOARD (siehe Produktdatenblatt 12.1) eine Abdichtung herzustellen werden.

Schallschutz

Zur Einhaltung des Schallschutzes gemäß DIN 4109, VDI 4100, ÖNORM B 8115-2 beziehungsweise SIA 181 steht mit Schlüter-KERDI-LINE-SR eine Schalldämmmatte zur Verfügung. Diese erfüllt mit der geprüften Aufbauvariante von KERDI-LINE-H 50 die Anforderungen an den Trittschallpegel und den Installationsgeräuschpegel. Mit der Schlüter-KERDI-LINE-SR Schalldämmmatte werden außerdem die Anforderungen an Benutzergeräusche erfüllt. Detailliertere Informationen finden Sie in der Planungsgrundlage KERDI-LINE-SR.

Einbau bei geringer Konstruktionshöhe:

KERDI-LINE-H 50 G2 ist für die horizontale Entwässerung auf der Geschossdecke bestimmt. Falls eine Entwässerung durch die Geschossdecke möglich ist, kann zum Beispiel mit KERDI-LINE-V eine Einbauhöhe von ≥ 24 mm umgesetzt werden.

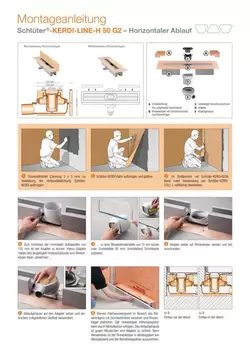

Schlüter-KERDI-LINE-H 50 G2

Horizontaler Ablauf mit Sperrwasserhöhe 50 mm

1. Zum Erreichen der minimalen Aufbauhöhe von 120 mm ist der Adapter (maximale Einstecktiefe: 90 mm) bis zu einer Mindesteinstecktiefe von 15 mm zu kürzen.
2. Der Adapter ist anschließend wieder auf den Rinnenkörper zu stecken und fest zu verschrauben.
3. Das Ablaufgehäuse ist auf den Adapter zu setzen und einzudrücken.
4. Ein ebener Flächenuntergrund im Bereich des Rinnenträgers ist mit Dünnbettmörtel zu erstellen. Der Rinnenkörper inklusive Rinnenträger wird auf das Ablaufgehäuse aufgesetzt und eingedrückt. Ein gegebenenfalls notwendiger Höhenausgleich kann mit Mörtelbatzen erfolgen. Das Ablaufgehäuse ist gegen ein Abrutschen vom Adapter zu sichern. Beim Wandeinbau ist der Rinnenkörper entsprechend der Wandbelagsschichtdicke auszurichten. Bei der Verwendung des TF-Rahmens empfehlen wir auf Grund des größeren Wandabstandes von 22 mm folgende Vorgehensweise: Positionieren Sie den Rinnenkörper mithilfe des beiliegenden Füllstreifens weiter entfernt von der aufgehenden Wand. Schrägen Sie dann den hinteren Fliesenstreifen an. Wahlweise kann die Differenz zur aufgehenden Wand auch mit geeignetem Material ausgeglichen werden, zum Beispiel mit Schlüter-KERDI-BOARD, 9 mm.
5. Das bauseitige Ablaufrohr ist anzubringen und auszurichten.
6. Anschließend wird der Gefälleestrich (2 %) der Duschfläche – gegebenenfalls auf geeigneter Unterdämmung – aufgebracht.
7. Die Estrichfläche ist mit Dünnbettmörtel zu versehen. Die Zahnungsempfehlung bei der Verwendung von DITRA ist 3 x 3 oder 4 x 4 mm. Bei der Verwendung von DITRA-HEAT: 6 x 6 mm.
8. Danach wird DITRA beziehungsweise DITRA-HEAT aufgeklebt. Stöße sind mit KERDI-KEBA unter Verwendung von KERDI-COLL-L abzudichten (siehe Produktdatenblatt 6.1 beziehungsweise 6.4)
9. Zum Verkleben der KERDI-Manschette wird der Dichtkleber KERDI-COLL-L auf die sich anschließende Flächenabdichtung (siehe Produktdatenblatt 8.4) mit einer Zahnkelle 3 x 3 oder 4 x 4 mm aufgetragen. Die KERDI-Manschette wird vollflächig darin eingebettet. Die klebeoffene Zeit muss beachtet werden. Die Wandanschlüsse müssen ebenfalls fachgerecht mit KERDI-Dichtbändern hergestellt werden. Diese werden mit KERDI-COLL-L verklebt.

Die Rinnenkörper mit einer Länge von bis zu 120 cm bestehen aus tiefgezogenem Edelstahl V4A (Werkstoff-Nr. 1.4404 = AISI 316L). Ab einer Länge von 130 cm werden die Rinnenkörper aus gekantetem, verschweißtem und anschließend gebeiztem Edelstahl V4A (Werkstoff-Nr. 1.4404 = AISI 316L) hergestellt. Ausgestattet sind die Rinnenkörper mit einem Klebeflansch, auf den werkseitig die KERDI-Manschette aufgebracht ist. Diese ist eine Abdichtungsbahn aus weich eingestelltem Polyethylen. Sie ist auf beiden Seiten mit einem speziellen Vliesgewebe versehen.

Die Ablaufgehäuse werden, je nach Typ, aus aus hochschlagfestem Polypropylen (PP) beziehunsgweise Acrylnitril-Butadien-Styrol (ABS) hergestelt. Der Geruchsverschluss besteht aus faserverstärktem Polypropylen (PP).

Edelstahlrahmen und Abdeckrost sind in folgender Materialausführung lieferbar:

• V4A-Werkstoff-Nr. 1.4404 = AISI 316L.

Oberflächen der Profilrahmen und Abdeckungen:

• EB = Edelstahl gebürstet
• EP = Edelstahl hochglanzpoliert
• EC = Edelstahl pulverbeschichtet

Der Rinnenträger besteht aus druckstabilem, expandiertem Polystyrol (EPS).

Materialeigenschaften und Einsatzgebiete

Die Rinnenkörper, die Rahmen sowie die Abdeckungen sind gemäß DIN EN 1253 geprüft, zertifiziert und in die Klassifizierung K3 eingestuft. Dies sind Flächen ohne Fahrverkehr, zum Beispiel Nassräume von Wohnungen, Altenheimen, Hotels, Schulen, Reihenwasch- und Duschanlagen.

Die Rinnenkörper, Rahmen und Abdeckungen sind rollstuhlgeeignet.

KERDI-LINE aus Edelstahl V4A, gebürstet (Werkstoff-Nr. 1.4404 = AISI 316L) ist besonders geeignet, wenn hohe mechanische oder chemische Belastungen zu erwarten sind.

Edelstahl der Qualität 1.4404 ist aber nicht beständig gegen alle chemischen Belastungen. So ist dieser Edelstahl zum Beispiel nicht geeignet bei Belastungen durch Salz- oder Flusssäure sowie Belastungen durch bestimmte Chlor- und Solekonzentrationen.

Dies gilt in bestimmten Fällen auch für Sole-Meerwasserschwimmbecken. Die Verwendbarkeit des vorgesehenen Bodenablaufsystems ist in besonderen Einzelfällen und je nach den zu erwartenden chemischen, mechanischen oder sonstigen Belastungen abzuklären. Aggressive Reinigungsmittel dürfen nicht verwendet werden.
