Schlüter-DILEX-EDP  Bewegungsfugenprofil aus Edelstahl

Schlüter-DILEX-EDP ist ein Bewegungsfugenprofil aus Edelstahl, welches durch eine Nut- und Federverbindung horizontale Bewegungen aufnehmen kann.


  • Fußverkehr
  • Einkaufswagen
  • PKW
  • Stapler
  • Hubwagen

Schlüter-DILEX-EDP  Bewegungsfugenprofil aus Edelstahl

Produktfoto DILEX-EDP 1©Schlüter-Systems KG
Schnittzeichnung DILEX-EDP 1©Schlüter-Systems KG
zoom_out_map search
Produktfoto DILEX-EDP 1
Schnittzeichnung DILEX-EDP 1

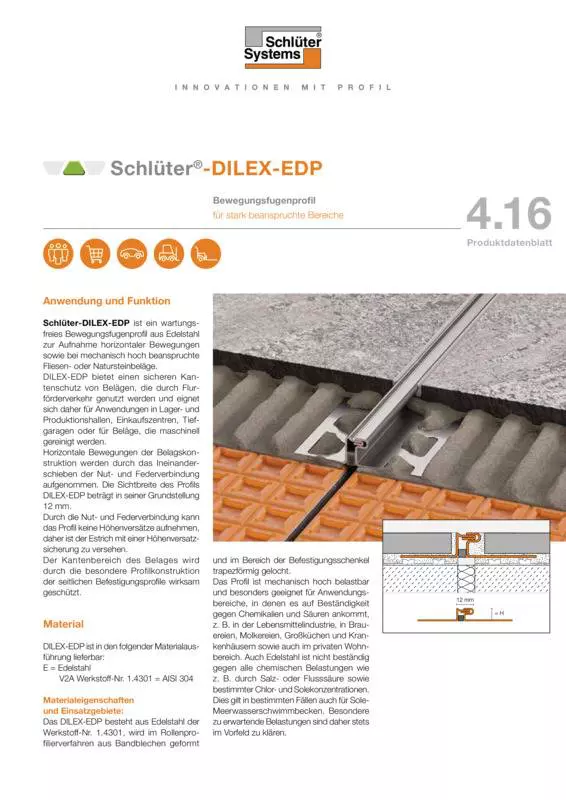

Allgemeine Produktinformationen

Schlüter-DILEX-EDP ist ein wartungsfreies Be­we­gungsfugenprofil aus Edelstahl zur Aufnahme horizontaler Bewegungen und ist geeignet für mechanisch hoch beanspruchte Fliesen- oder Natur­stein­beläge.

DILEX-EDP bietet einen sicheren Kan­tenschutz von Belägen, die durch Flur­förder­ver­kehr genutzt werden und eignet sich daher für Anwendungen in Lager- und Produktionshallen, Einkaufszentren, Tiefgaragen oder für Beläge, die maschinell gereinigt werden.

Die Bewegungen der Belagskonstruktion werden durch das Ineinanderschieben der Nut- und Federverbindung aufgenommen. Die Sichtbreite des Profils DILEX-EDP beträgt in seiner Grundstellung 12 mm. Durch die Nut- und Federverbindung kann das Profil keine Höhenversätze aufnehmen, daher ist der Estrich mit einer Höhenversatzsicherung zu versehen.

Der Kantenbereich des Belages wird durch die besondere Profilkonstruktion der seitlichen Befesti­gungsprofile wirksam geschützt.

  1. Schlüter-DILEX-EDP ist entsprechend der Fliesenhöhe auszuwählen.
  2. Dort, wo das Profil verlegt werden soll, ist der Flie­senkleber mit einer Zahnkelle aufzutragen.
  3. DILEX-EDP ist mit dem trapezförmig gelochten Befestigungsschenkel in das Kleberbett einzudrücken und auszurichten. Bewegungs- oder Trennfugen im Unter­grund sind exakt deckungsgleich zu übernehmen.
  4. Die trapezgelochten Befestigungsschen­kel sind vollflächig mit Fliesenkleber zu über­spach­teln. Die senkrechten Profilschenkel sind schräg mit Fliesenkleber anzuspachteln.
  5. Die anschließenden Fliesen sind fest einzudrücken und so auszurichten, dass die Pro­fil­ober­kante bündig mit der Fliese abschließt (Profil darf nicht höher stehen als die Belagsoberfläche, eher bis 1 mm niedriger). Die Fliesen müssen im Profilbereich vollflächig verlegt werden. Es ist immer eine ungeschnittene Fliesenseite an das Profil anzulegen.
  6. Es ist eine Fuge von ca. 2 mm zum Profil freizulassen und der Fugenraum zwischen Pro­fil und Fliese vollflächig mit Mörtel auszufüllen.

Schlüter-DILEX-EDP ist in den folgender Materialausführung lieferbar:

  • E = Edelstahl V2A Werkstoff-Nr. 1.4301 = AISI 304

Materialeigenschaften und Einsatzgebiete

DILEX-EDP besteht aus Edelstahl der Werkstoff-Nr. 1.4301, wird im Rollenprofilierverfahren aus Bandblechen geformt und im Bereich der Befestigungsschenkel trapezförmig gelocht.

Das Profil ist mechanisch hoch belastbar und besonders geeignet für Anwendungsbereiche, in denen es auf Beständigkeit gegen Chemikalien und Säuren ankommt, z. B. in der Lebensmittelindustrie, in Brauereien, Molkereien, Großküchen und Krankenhäusern sowie auch im privaten Wohnbereich. Auch Edelstahl ist nicht beständig gegen alle chemischen Belastungen wie z. B. durch Salz- oder Flusssäure sowie bestimmter Chlor- und Solekonzentrationen. Dies gilt in bestimmten Fällen auch für Sole-Meerwasserschwimmbecken. Besondere zu erwartende Belastungen sind daher stets im Vorfeld zu klären.

Schlüter-DILEX-EDP bedarf keiner besonderen Pflege oder Wartung. Oberflächen aus Edelstahl, die der Atmosphäre oder aggressiven Medien ausgesetzt sind, sollten periodisch unter Benutzung eines milden Reinigungsmittels gesäubert werden.

Regelmäßiges Reinigen erhält nicht nur das saubere Erscheinungsbild des Edelstahls, sondern verringert auch die Korrosionsgefahr. Für alle Reinigungsmittel gilt, dass sie frei von Salzsäure und Flusssäure sein müssen.

Der Kontakt mit anderen Metallen wie z. B. normalem Stahl ist zu vermeiden, da dies zu Fremdrost führen kann. Dies gilt auch für Werkzeuge wie Spachtel oder Stahlwolle, um z. B. Mörtelrückstände zu entfernen.

Im Bedarfsfall empfehlen wir die Verwendung der Edelstahl-Reinigungspolitur Schlüter-CLEAN-CP.
