Dachterrassenaufbau C.8: Lose Verlegung auf Kies- oder Splittbett
Konstruktionsaufbauten C: DachterrassenLose Verlegung auf TROBA im Kies- oder Splittbett

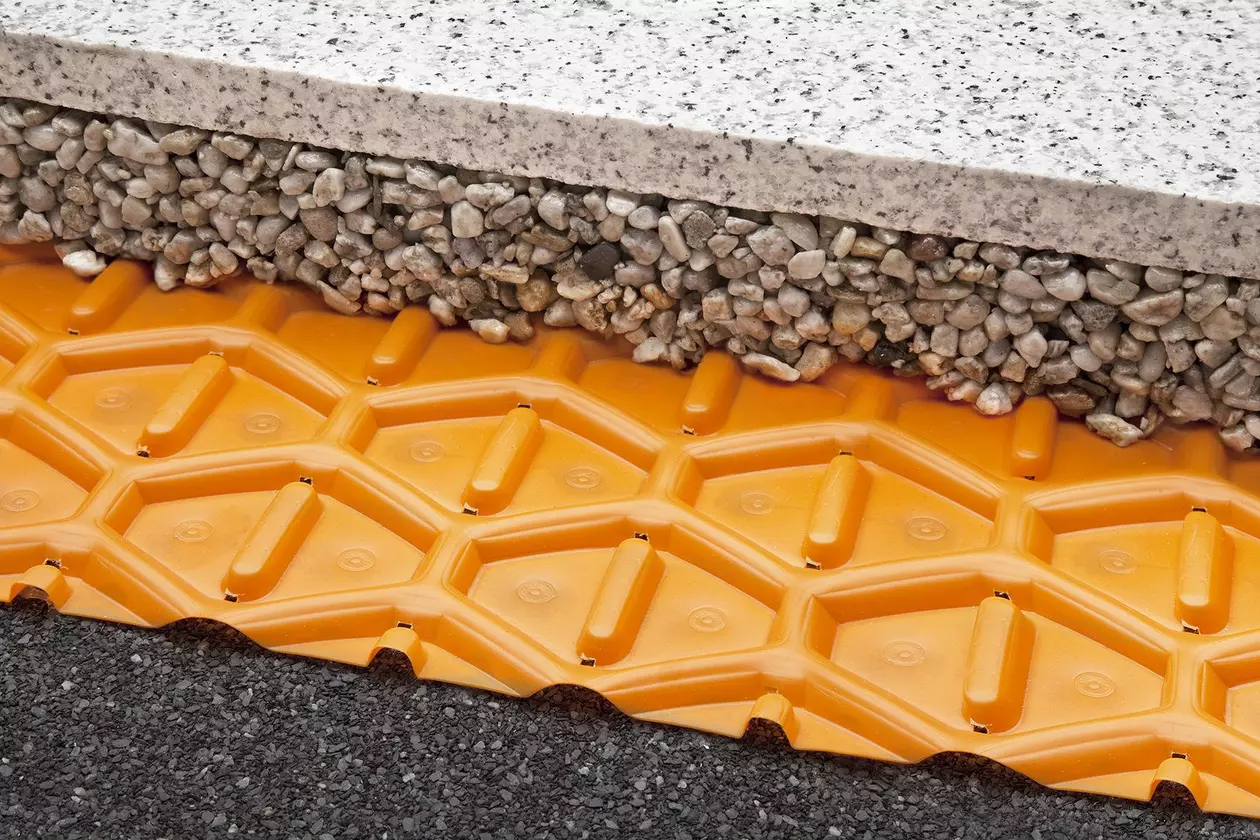

Bei dieser Konstruktion dient die Flächendrainage Schlüter-TROBA als Schutz- und Trennschicht über der Abdichtung und schützt diese vor dem Eindrücken einzelner Kiessteine.
Weiterhin wird die Bildung von „Eisbeton“ bei gefrierendem Wasser auf der Abdichtung verhindert. Darüber hinaus leistet sie eine dauerhafte Entwässerung des durch die offenen Fugen der selbsttragenden Platten eintretenden Wassers.
Lasten werden über die Bodenflächen der trapezförmigen Noppen direkt auf den abgedichteten Untergrund abgetragen.

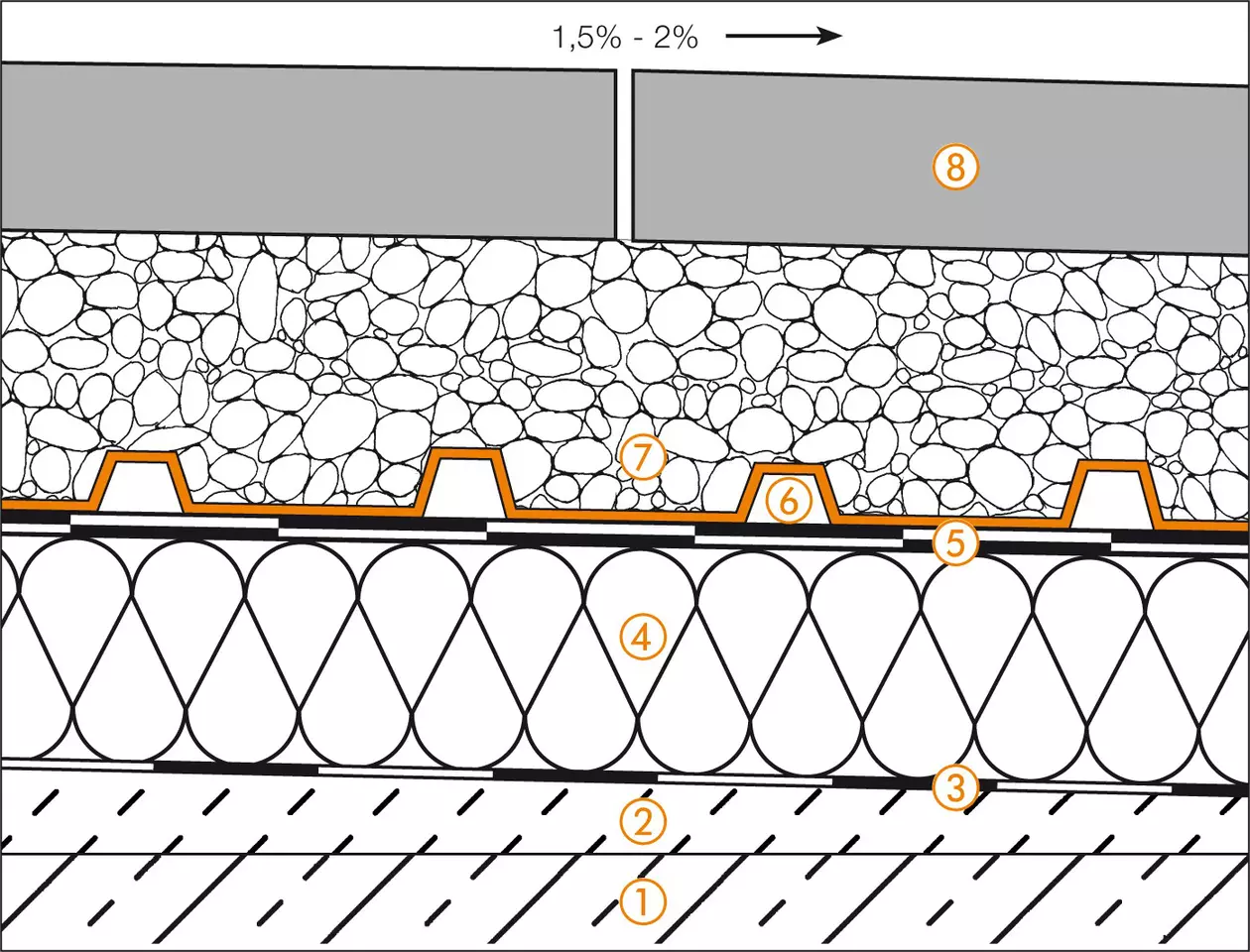

C.8 Lose Verlegung auf Kies- oder Splittbett
- Betonplatte
- Gefälleestrich
Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle (1,5–2%) zur Entwässerung - Dampfsperre gemäß DIN 18531
- Dämmung
Dicke gemäß Anforderung - Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
ist eine Schutz- und Drainageschicht über Abdichtungen unter Splitt- oder Kiesauflagen. Sie besteht aus einer druckstabilen Polyethylen-Noppenfolie mit Löchern zu den Drainagekanälen.
Entwässerungsmöglichkeit beachten! - Kies- oder Splittbett
- Großformatige selbsttragende Platten
Betonwerkstein, Naturwerkstein oder Keramikelemente

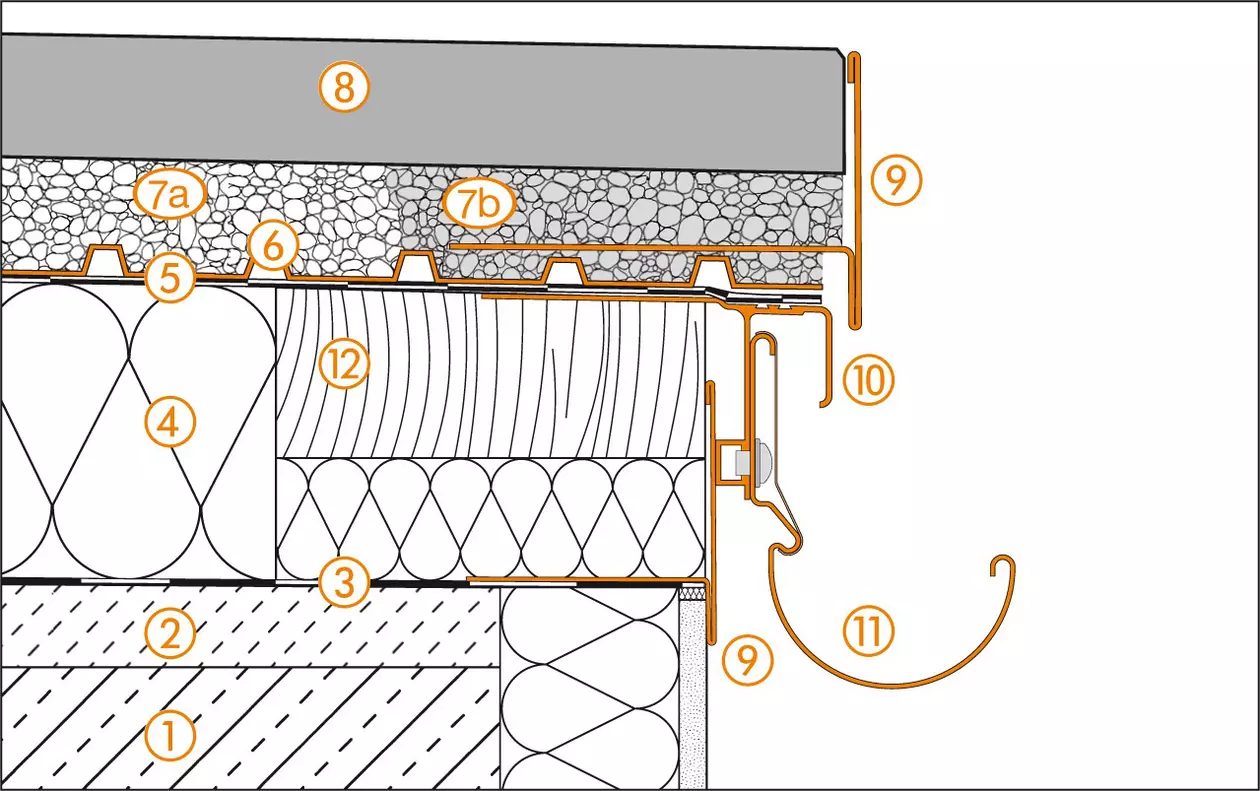

Randdetail 1
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
- a) Kies- oder Splittbett
b) Gebundenes Kies- oder Splittbett im Randbereich - Großformatige selbsttragende Platten
- Schlüter-BARA-RT
Entwässerungsmöglichkeit beachten! - Schlüter-BARA-RTK
- Schlüter-BARIN
- Randbohle

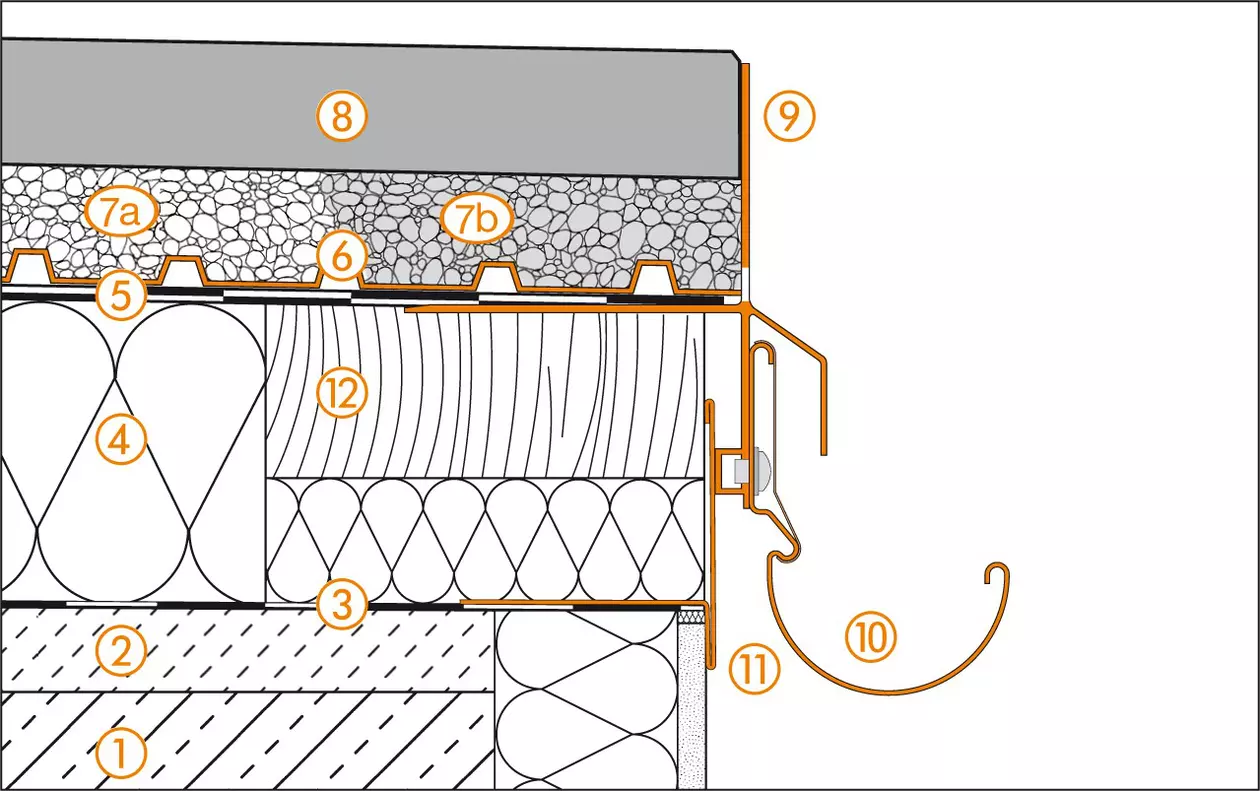

Randdetail 2
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
- a) Kies- oder Splittbett
b) Gebundenes Kies- oder Splittbett im Randbereich - Großformatige selbsttragende Platten
- Schlüter-BARA-RKLT
Drainage-Öffnungsschlitze freihalten - Schlüter-BARIN
- Schlüter-BARA-RT
- Randbohle

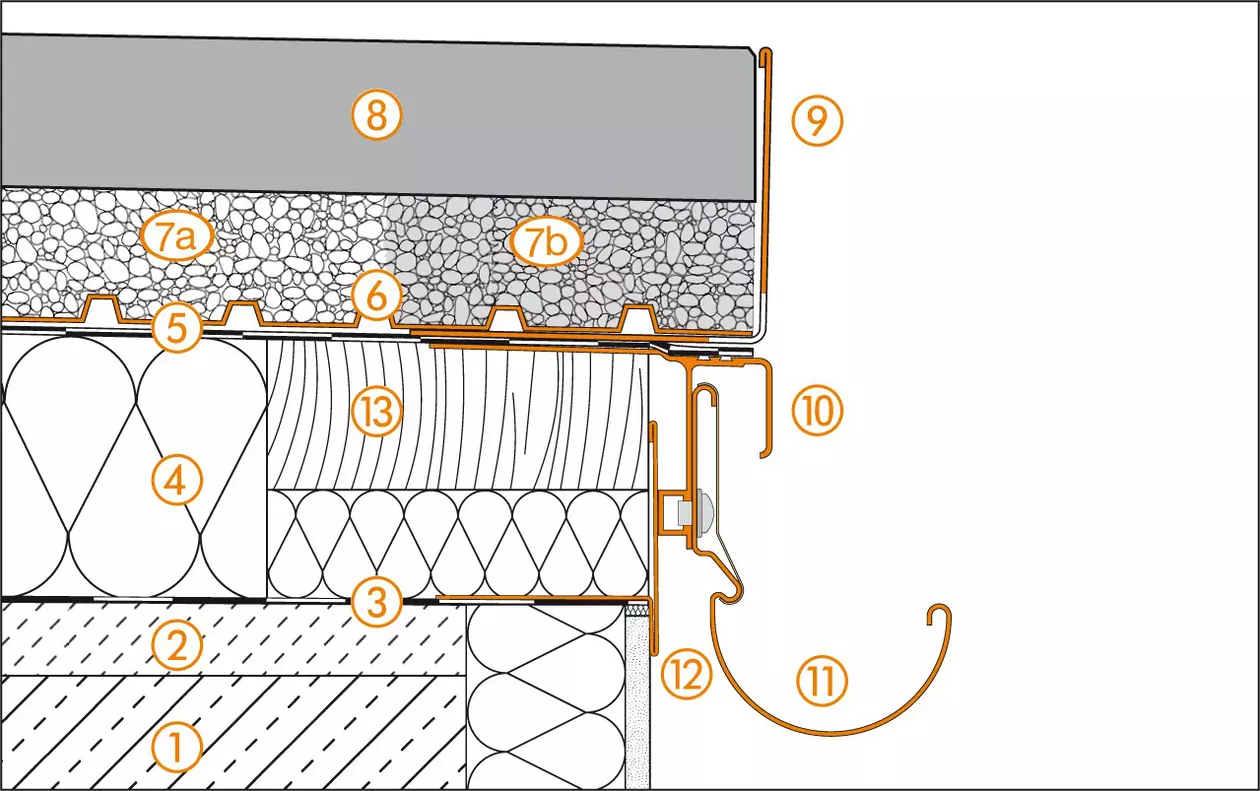

Randdetail 3
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
- a) Kies- oder Splittbett
b) Gebundenes Kies- oder Splittbett im Randbereich - Großformatige selbsttragende Platten
- Schlüter-BARA-RWL
Drainage-Öffnungsschlitze freihalten - Schlüter-BARA-RTK
- Schlüter-BARIN
- Schlüter-BARA-RT
- Randbohle

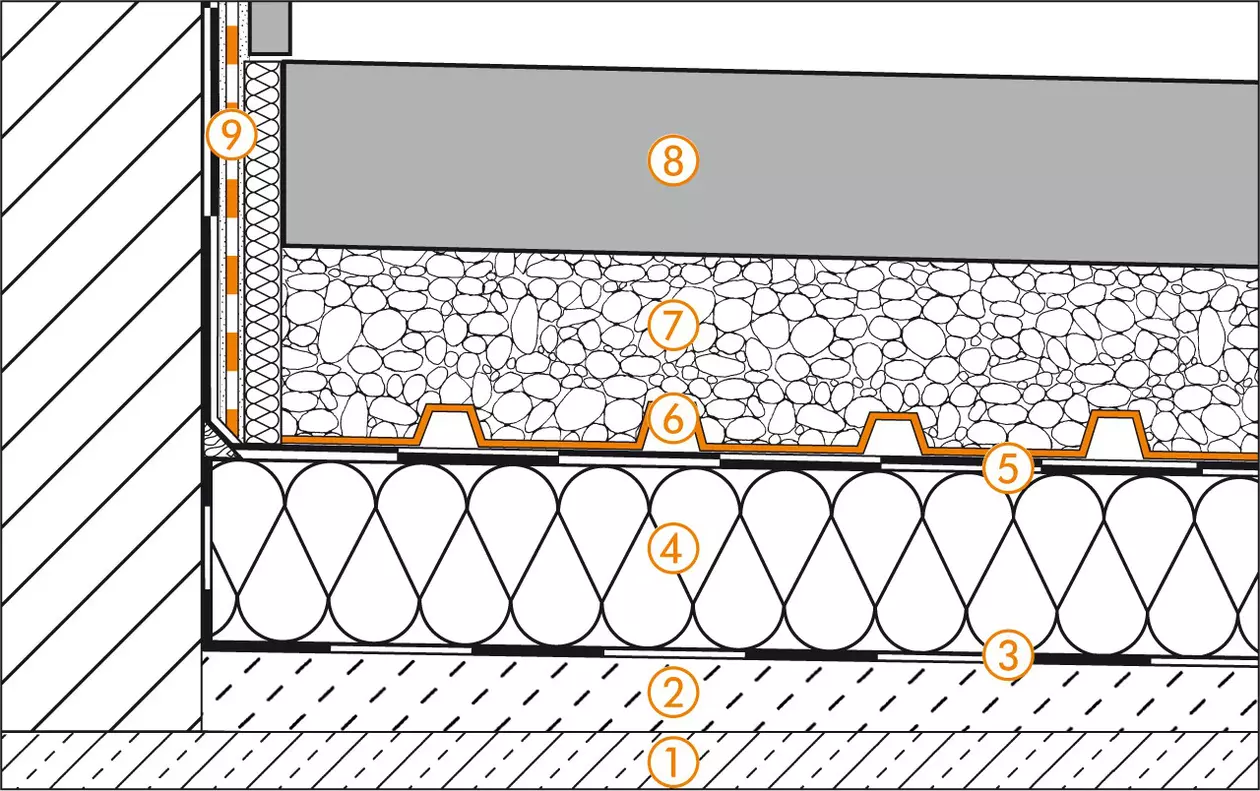

Wandanschluss

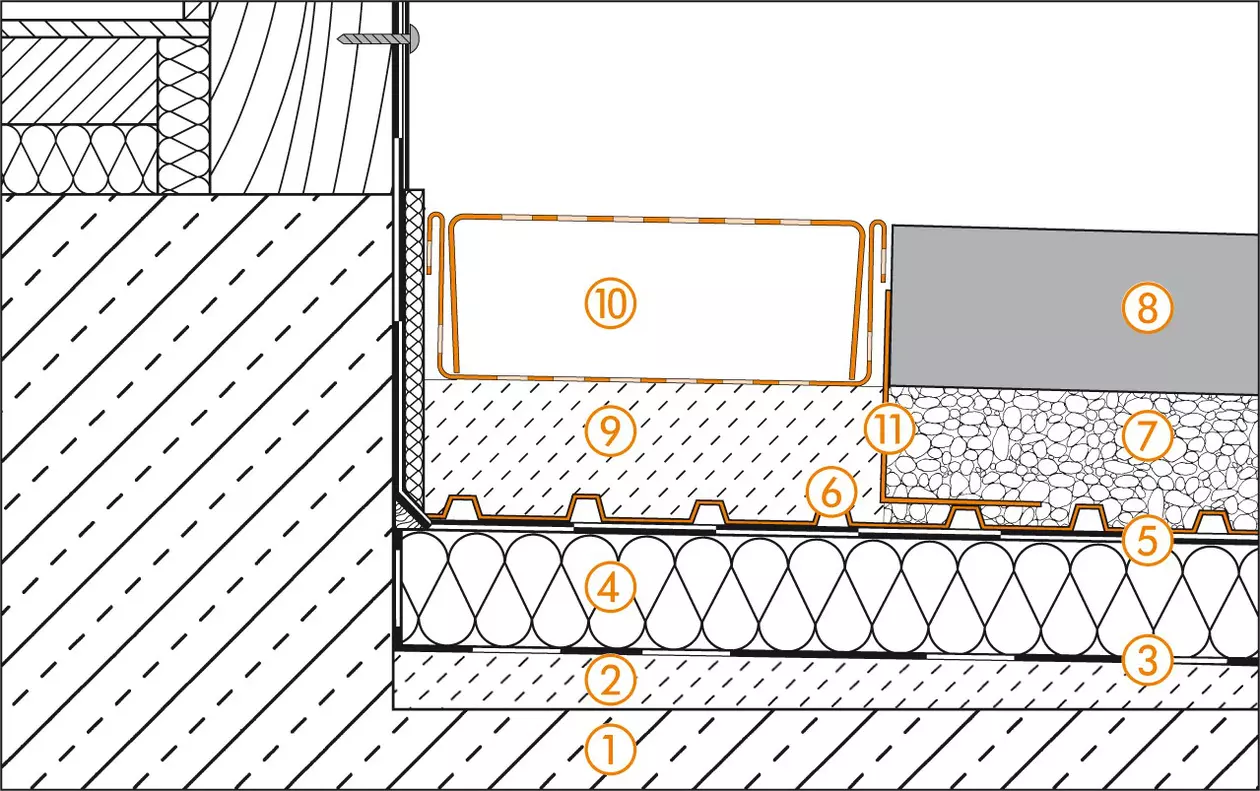

Türanschluss
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
- Kies- oder Splittbett
- Großformatige selbsttragende Platten
- Mörtelbatzen
- Schlüter-TROBA-LINE-TL
- Schlüter-TROBA-LINE-TLK-E
Kiesfangleiste
