Dachterrassenaufbau C.7: Belagskonstruktionen auf Mörtel-Stelzlagern
Konstruktionsaufbauten C: DachterrassenBelagskonstruktion mit TROBA-STELZ-Mörtel-Ringen

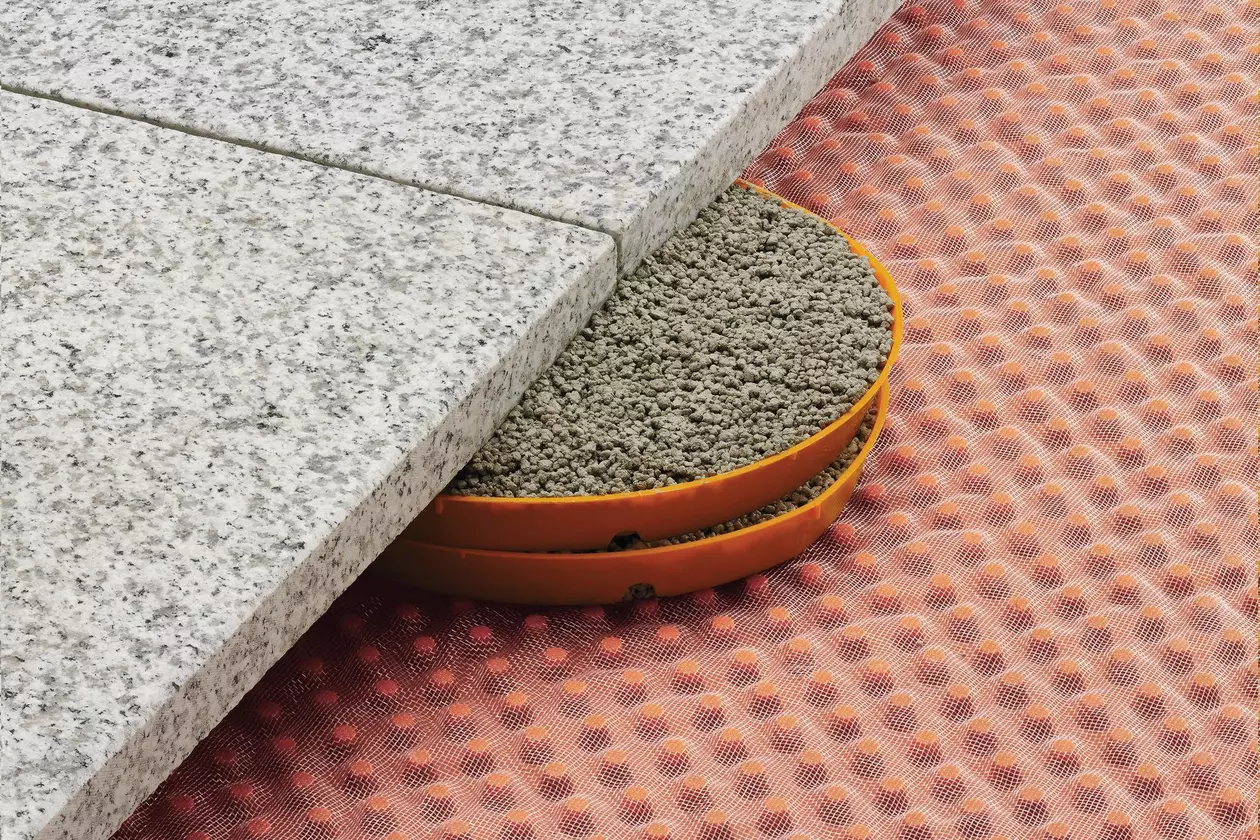

Schlüter-TROBA-STELZ-MR sind Kunststoffringe, die als Verlegehilfen für großformatige Plattenelemente dienen.
Die 25 mm hohen Kunststoffringe werden an den Fugenkreuzungspunkten der Plattenelemente als „verlorene Schalung“ ausgelegt und anschließend mit Frischmörtel (bevorzugt Einkornmörtel) gefüllt. Hierdurch lässt sich die Belagsoberfläche höhenmäßig einfach ausrichten.
Der Freiraum zwischen den Stelzen stellt eine schnelle Entwässerung des durch die offenen Fugen eintretenden Wassers sicher.

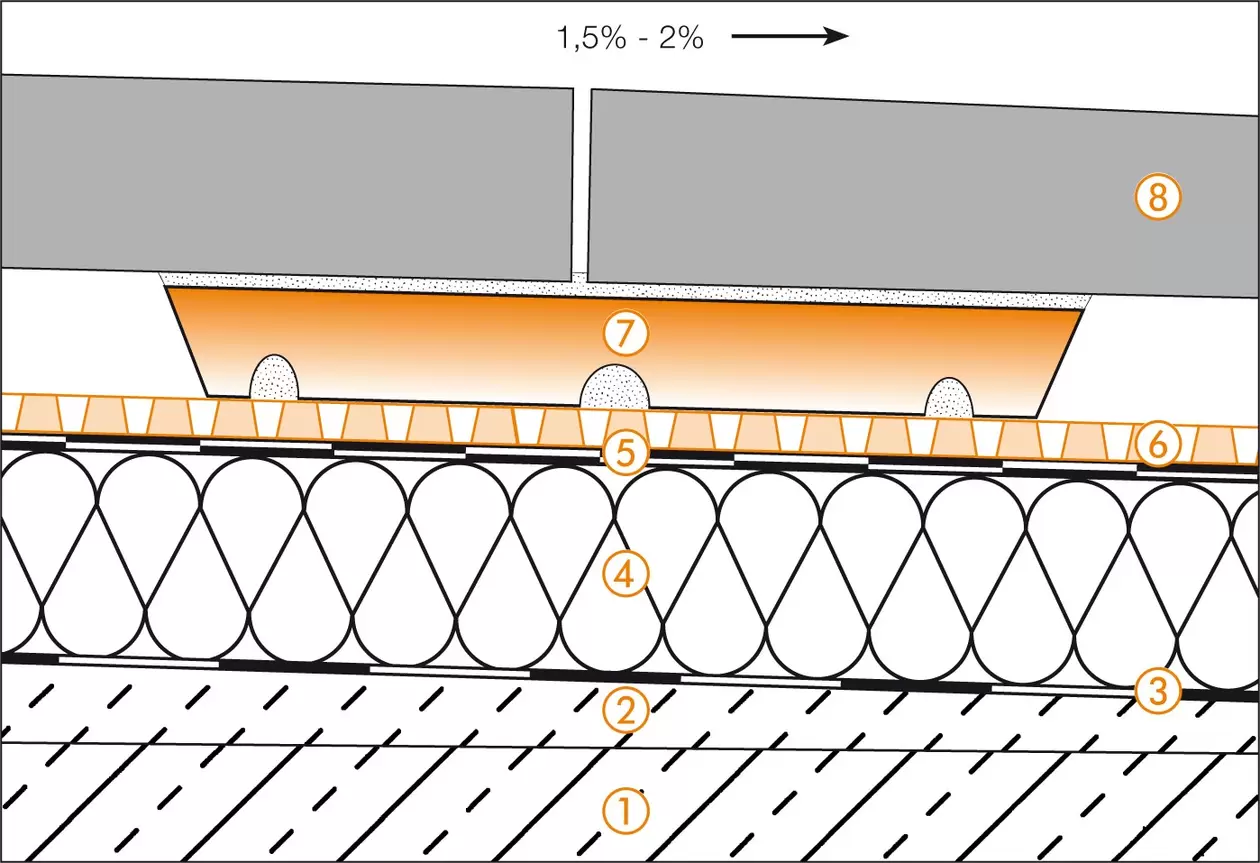

C.7 Belagskonstruktion auf Mörtel-Stelzlagern, Verlegung mit Mörtel-Ringen
- Betonkragplatte
- Gefälleestrich
Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle (1,5–2%) zur Entwässerung - Dampfsperre gemäß DIN 18531
- Dämmung
Dicke gemäß Anforderung - Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
Druckstabile Drainagematte als Tragschicht für selbsttragende Platten und zur dauerhaft wirksamen Abführung des durch die offenen Fugen der Plattenelemente eindringenden Wassers.
Entwässerungsmöglichkeit beachten! - Schlüter-TROBA-STELZ-MR
sind Kunststoffringe, die als Verlegehilfe für großformatige Plattenelemente auf Balkonen und Terrassen dienen - Großformatige selbsttragende Platten
Betonwerkstein, Naturwerkstein oder Keramikelemente

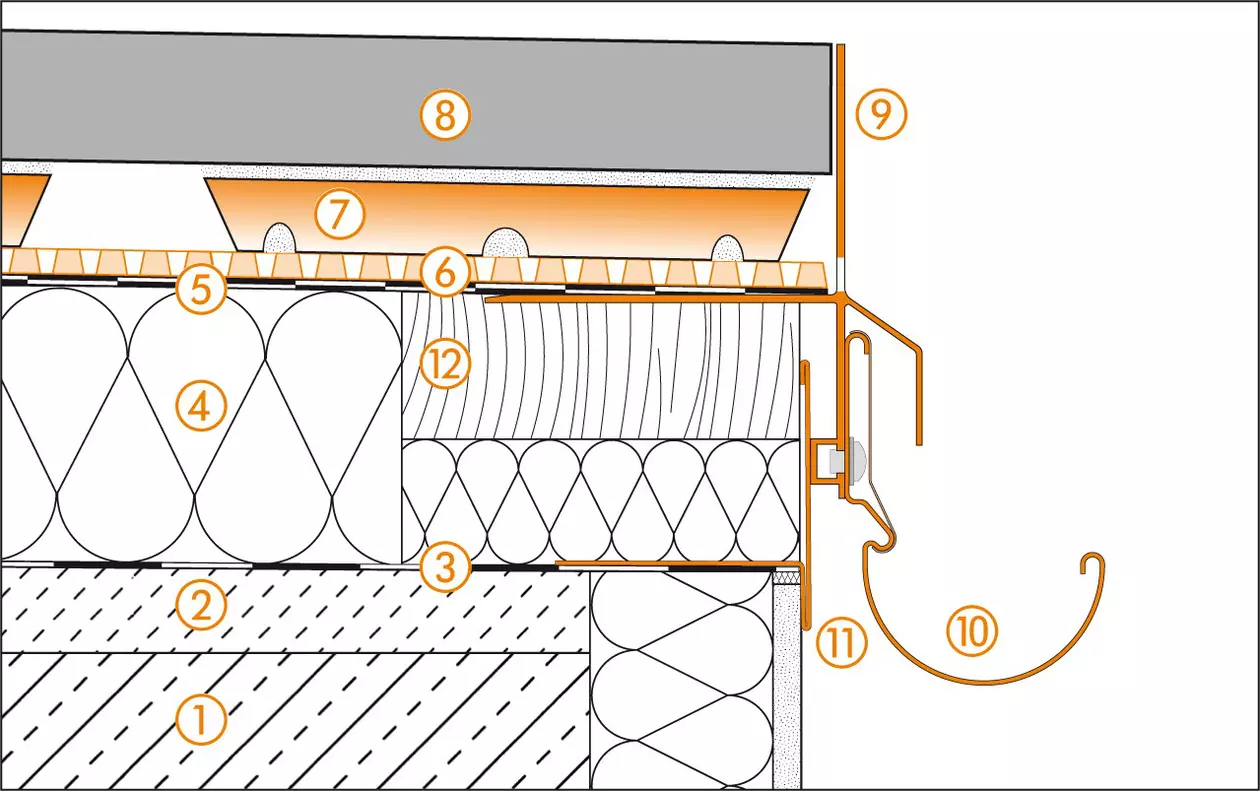

Randdetail 1
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Großformatige selbsttragende Platten
- Schlüter-BARA-RKLT
Drainage-Öffnungsschlitze freihalten! - Schlüter-BARIN
- Schlüter-BARA-RT
- Randbohle

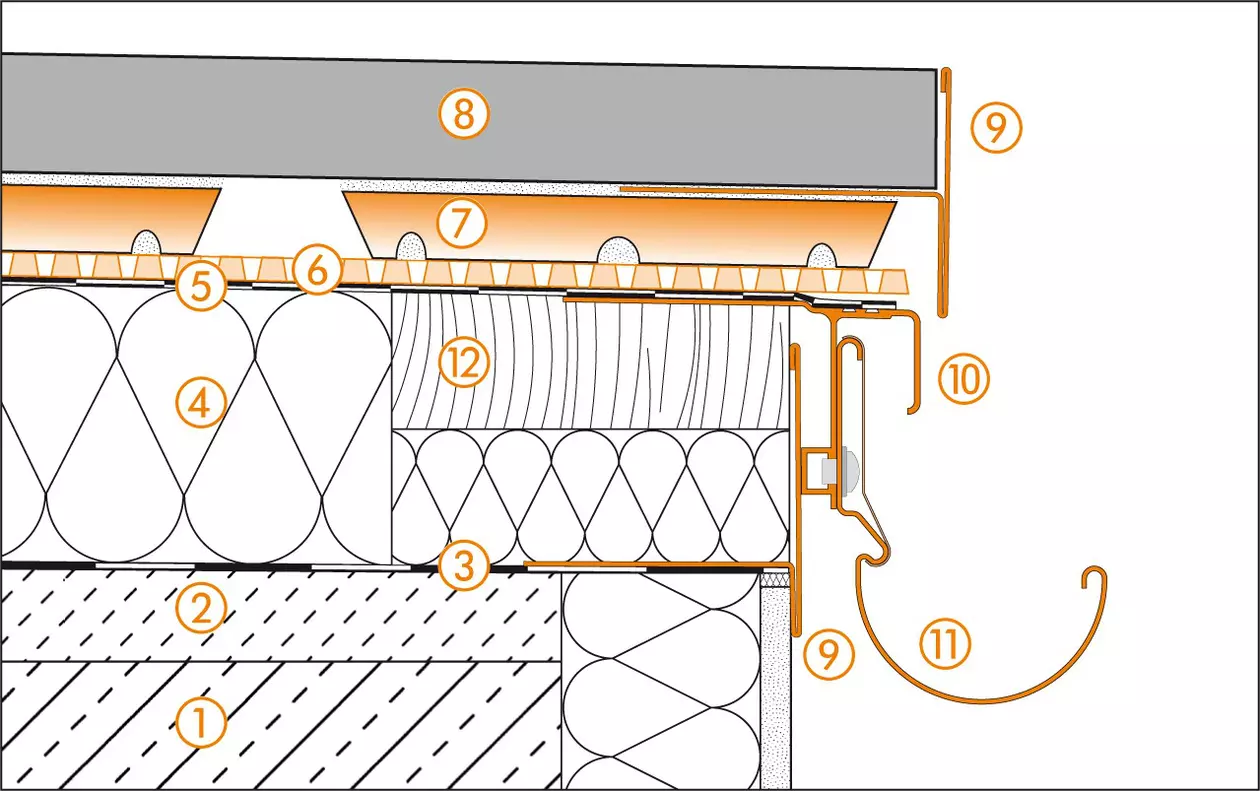

Randdetail 2
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Großformatige selbsttragende Platten
- Schlüter-BARA-RT
Entwässerungsmöglichkeit beachten! - Schlüter-BARA-RTK
- Schlüter-BARIN
- Randbohle

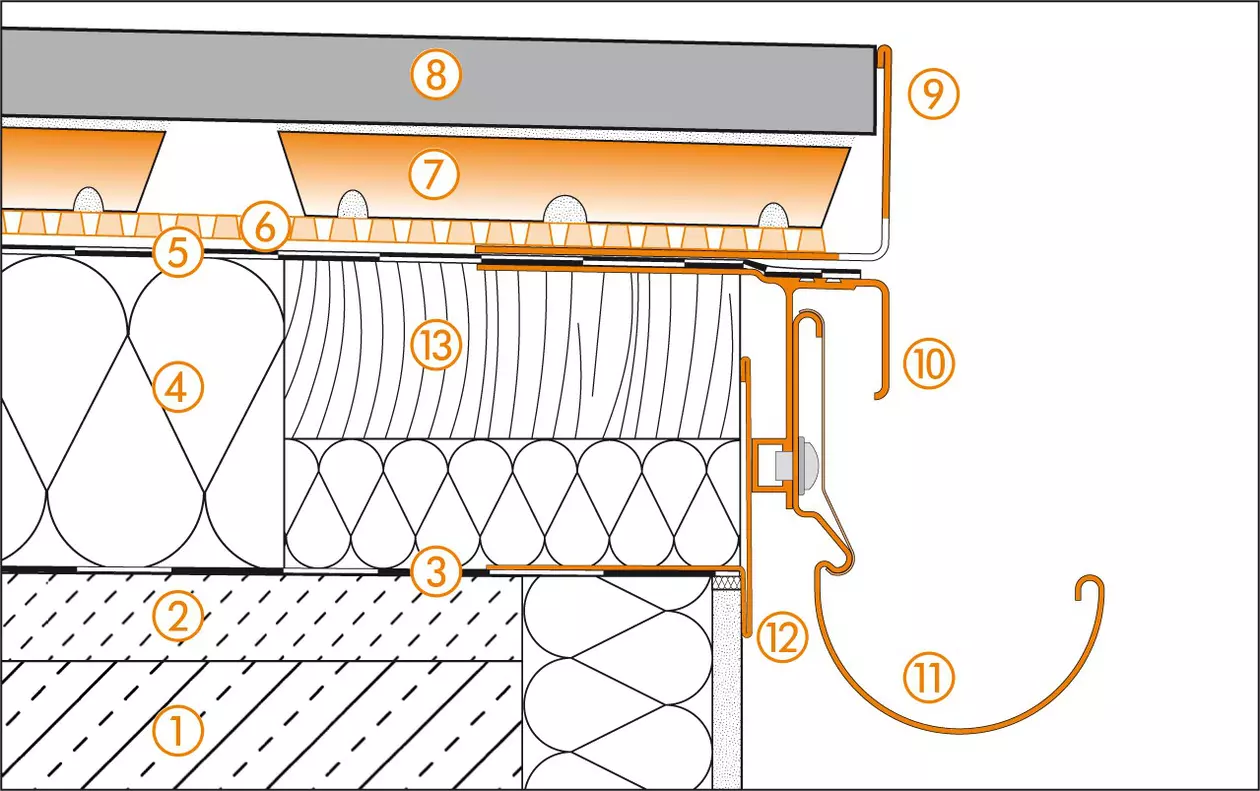

Randdetail 3
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Großformatige selbsttragende Platten
- Schlüter-BARA-RWL
Drainage-Öffnungsschlitze freihalten - Schlüter-BARA-RTK
- Schlüter-BARIN
- Schlüter-BARA-RT
- Randbohle

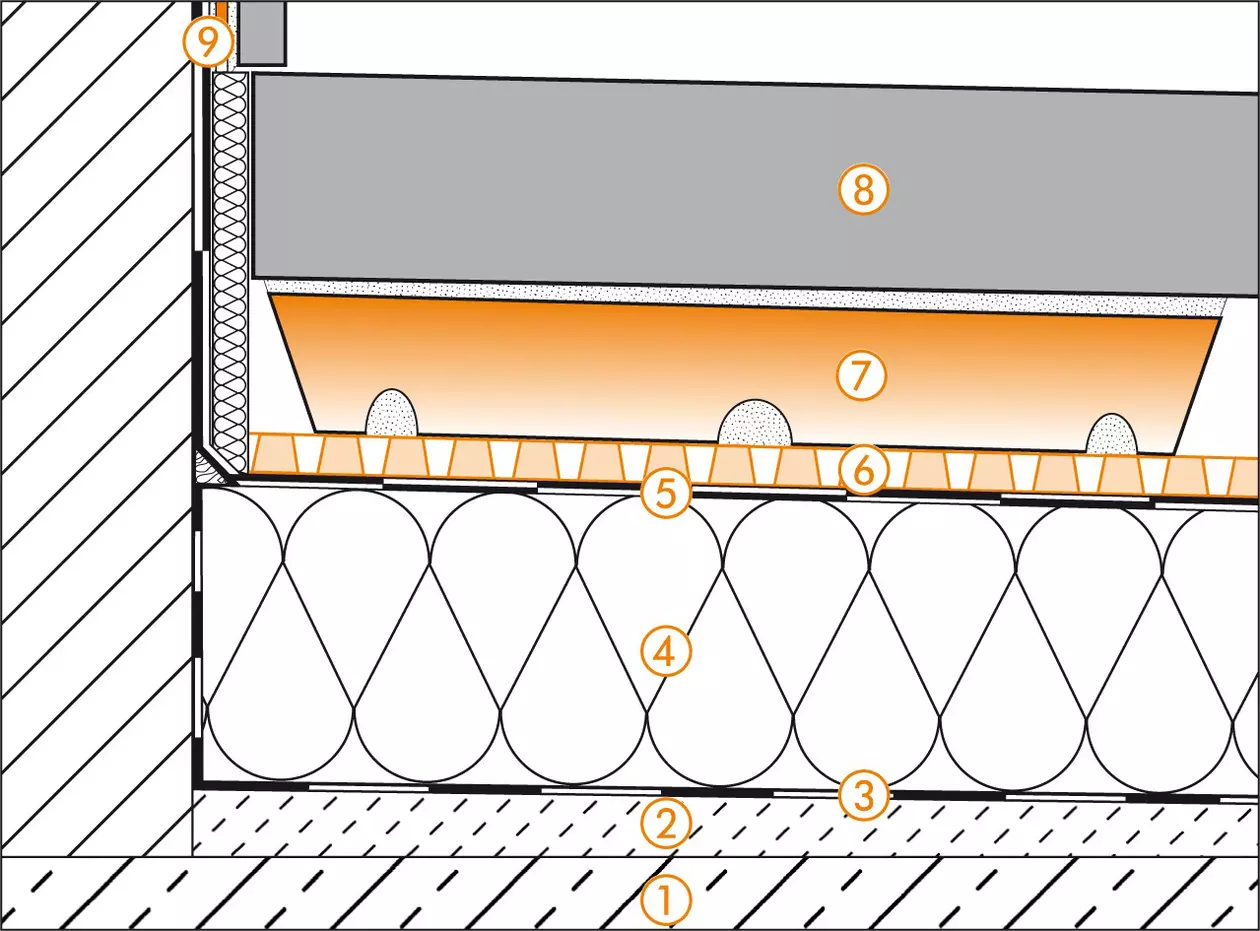

Wandanschluss
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Großformatige selbsttragende Platten
- Schlüter-KERDI

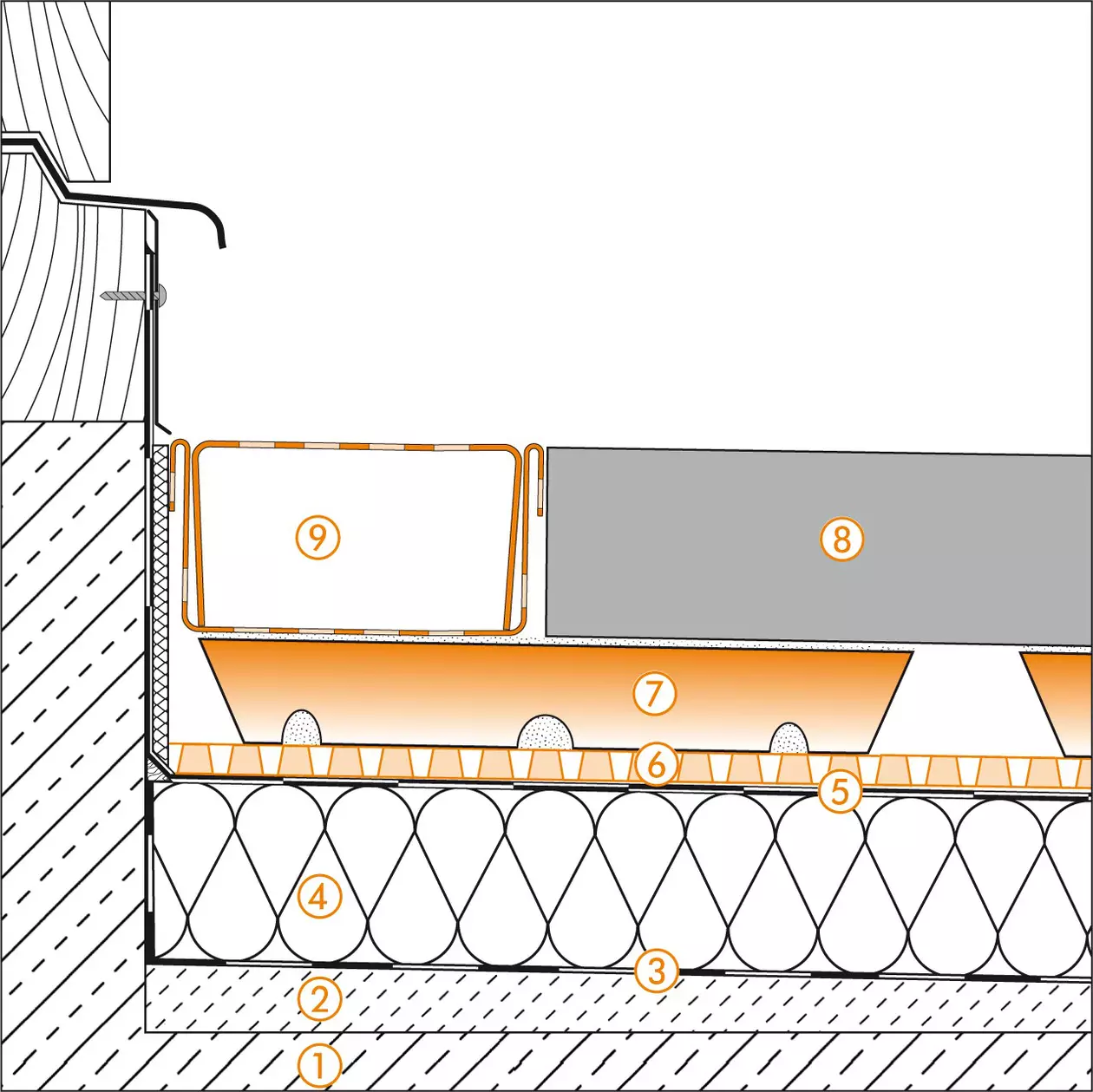

Türanschluss
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Großformatige selbsttragende Platten
- Schlüter-TROBA-LINE-TL
