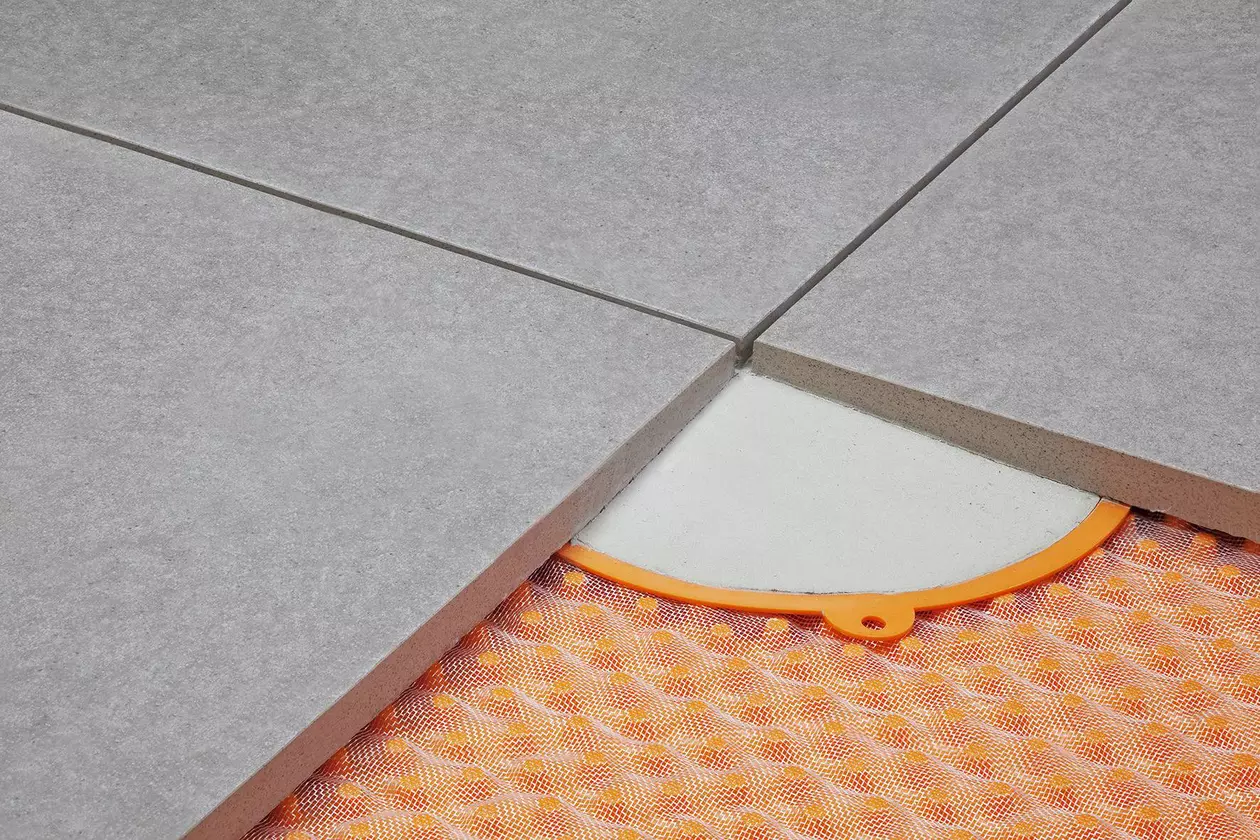

Dachterrassenaufbau C.6: Lose Verlegung auf TROBA-PLUS 8G fixiert mit Dünnbett-Mörtelpunkten

Lose Verlegung auf TROBA-PLUS 8G mit TROBA-STELZ-DR

© Schlueter-Systems

Bei dieser Art der Konstruktion bildet die druckstabile Flächendrainage
Schlüter-TROBA-PLUS 8G die Tragschicht für selbsttragende Plattenelemente und gewährleistet eine schnelle Abführung des durch die offenen Fugen der Plattenelemente eintretenden Wassers.

Schlüter-TROBA-STELZ-DR dienen als Fixierringe, um gleichmäßige Auflagepunkte aus Dünnbettmörtel für die selbsttragenden Platten herzustellen.

Hinweis:
Die Fixierringe TROBA-STELZ-DR können nach Einbringen des Dünnbettmörtels wieder aufgenommen und erneut verwendet werden.

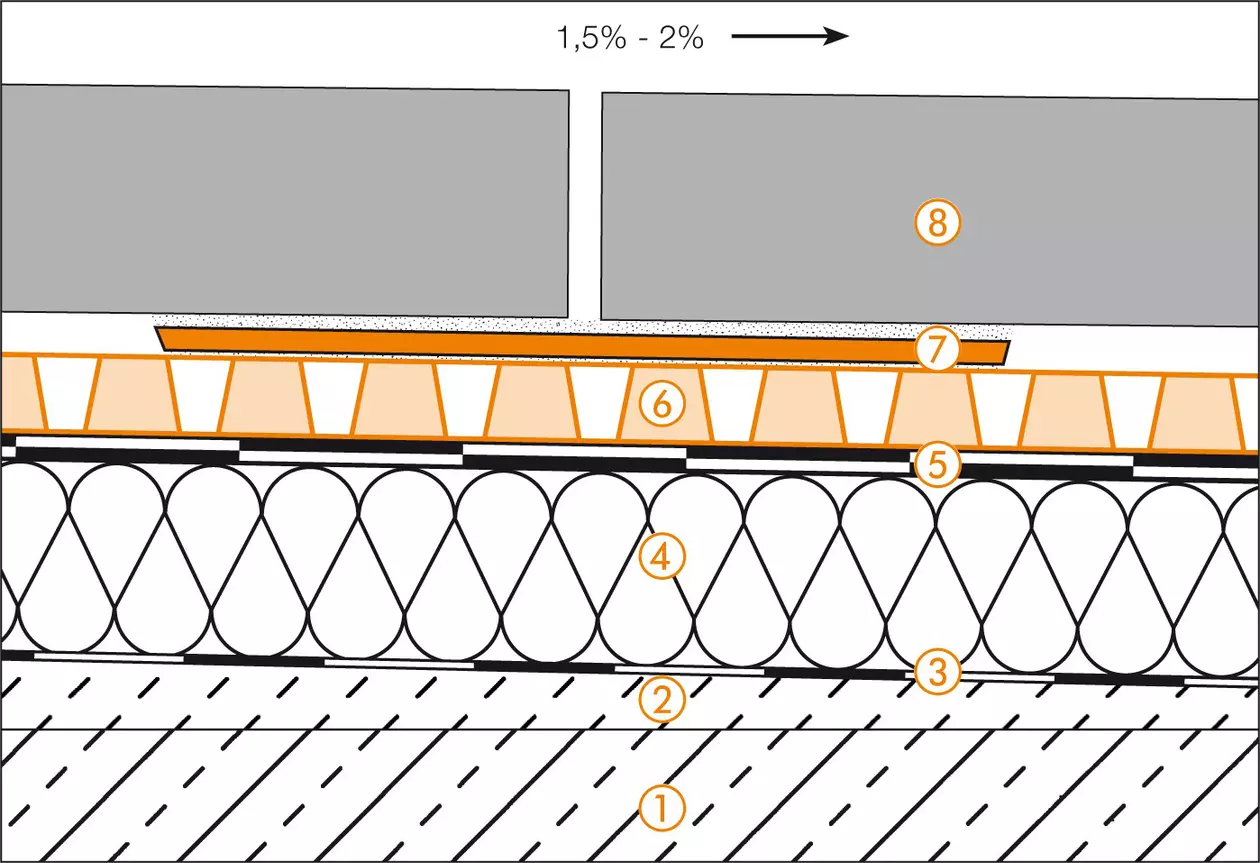

Dachterrassenaufbau C.6: Lose Verlegung auf TROBA-PLUS 8G fixiert mit Dünnbett-Mörtelpunkten

© Schlueter-Systems

1. Betonkragplatte
2. Gefälleestrich
   Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle
   (1,5–2%) zur Entwässerung
3. Dampfsperre gemäß DIN 18531
4. Dämmung
   Dicke gemäß Anforderung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
   Druckstabile Drainagematte als Tragschicht für selbsttragende Platten und zur dauerhaft wirksamen Abführung des durch die offenen Fugen der Plattenelemente eindringenden Wassers.
   Entwässerungsmöglichkeit beachten!
7. Schlüter-TROBA-STELZ-DR
   Fixierringe für Dünnbettmörtel
8. Großformatige selbsttragende Platten
   Betonwerkstein, Naturwerkstein oder Keramikelemente

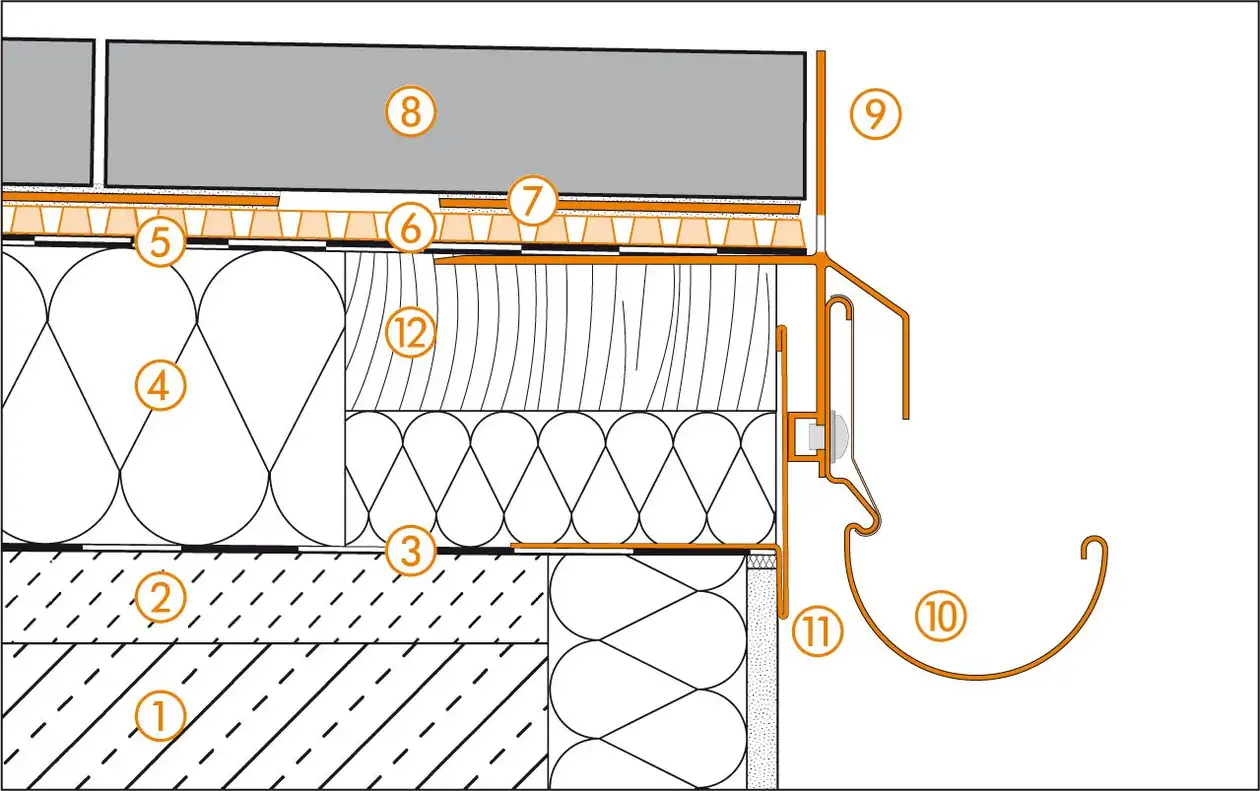

Randdetail 1

© Schlueter-Systems

1. Betonplatte
2. Gefälleestrich (1,5–2%)
3. Dampfsperre gemäß DIN 18531
4. Dämmung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Großformatige selbsttragende Platten
9. Schlüter-BARA-RKLT
   Drainage-Öffnungsschlitze freihalten
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Randbohle

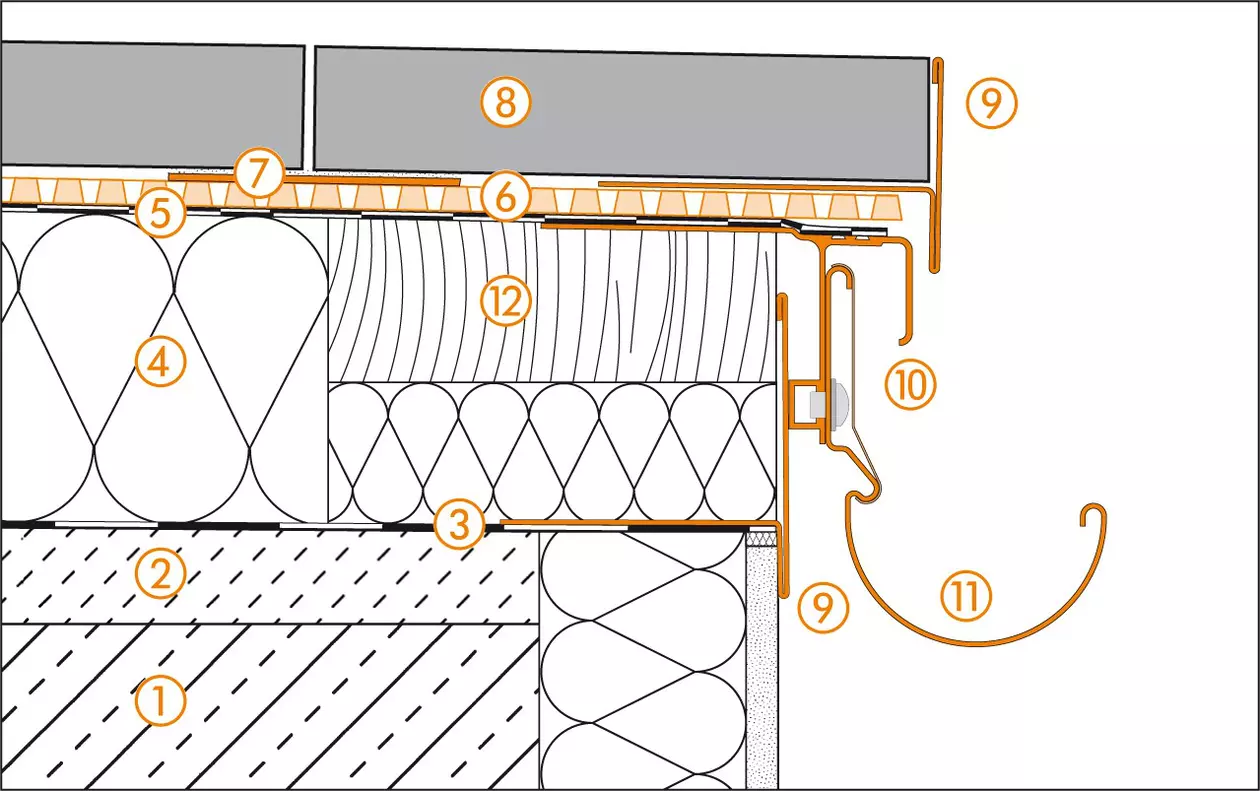

Randdetail 2

© Schlueter-Systems

1. Betonplatte
2. Gefälleestrich (1,5–2%)
3. Dampfsperre gemäß DIN 18531
4. Dämmung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Großformatige selbsttragende Platten
9. Schlüter-BARA-RT
   Entwässerungsmöglichkeit beachten!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Randbohle

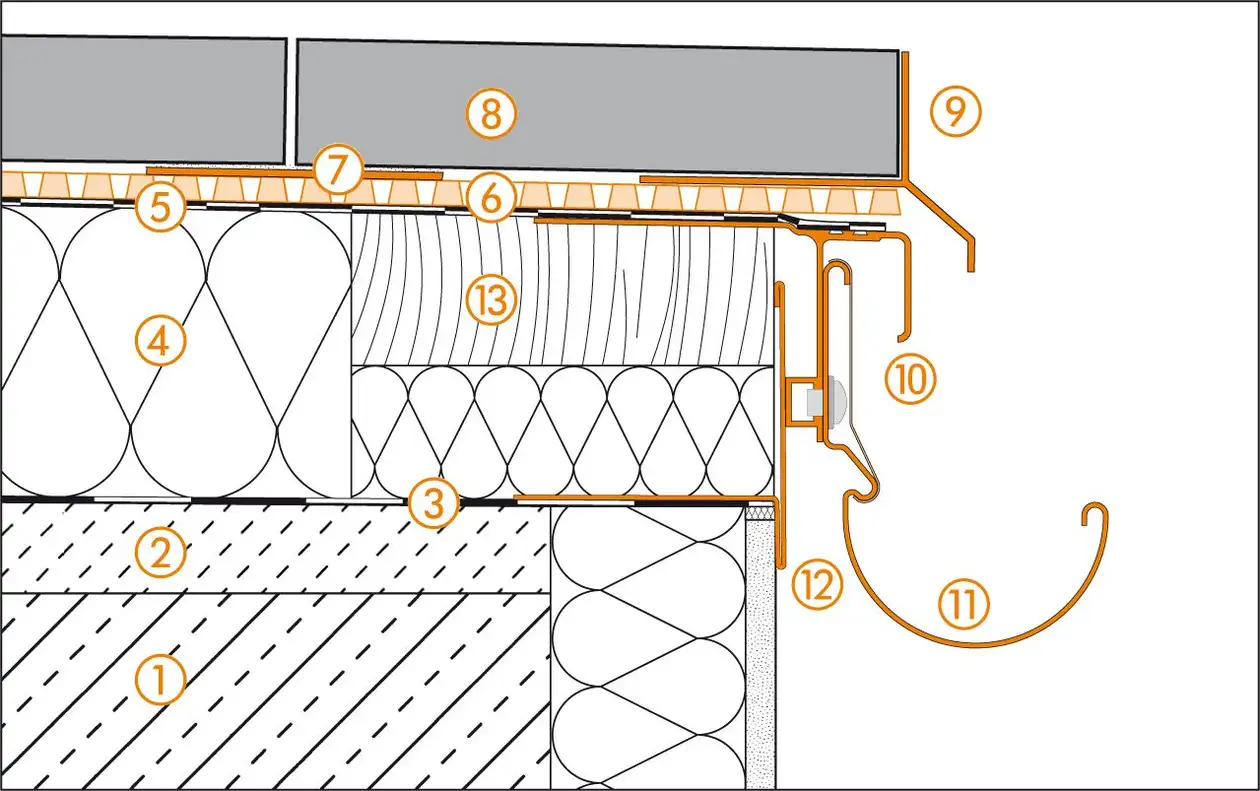

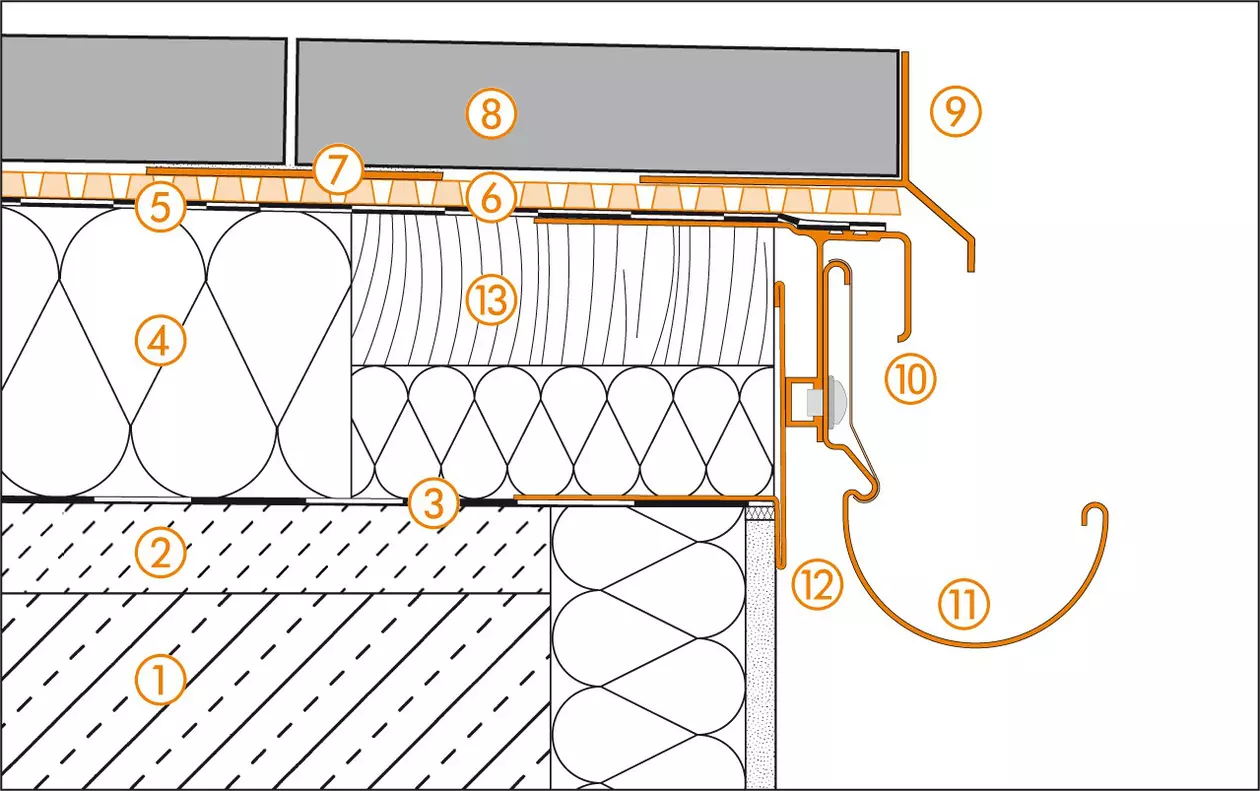

Randdetail 3

© Schlueter-Systems

1. Betonplatte
2. Gefälleestrich (1,5–2%)
3. Dampfsperre gemäß DIN 18531
4. Dämmung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Großformatige selbsttragende Platten
9. Schlüter-BARA-RK
   Entwässerungsmöglichkeit beachten!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Randbohle

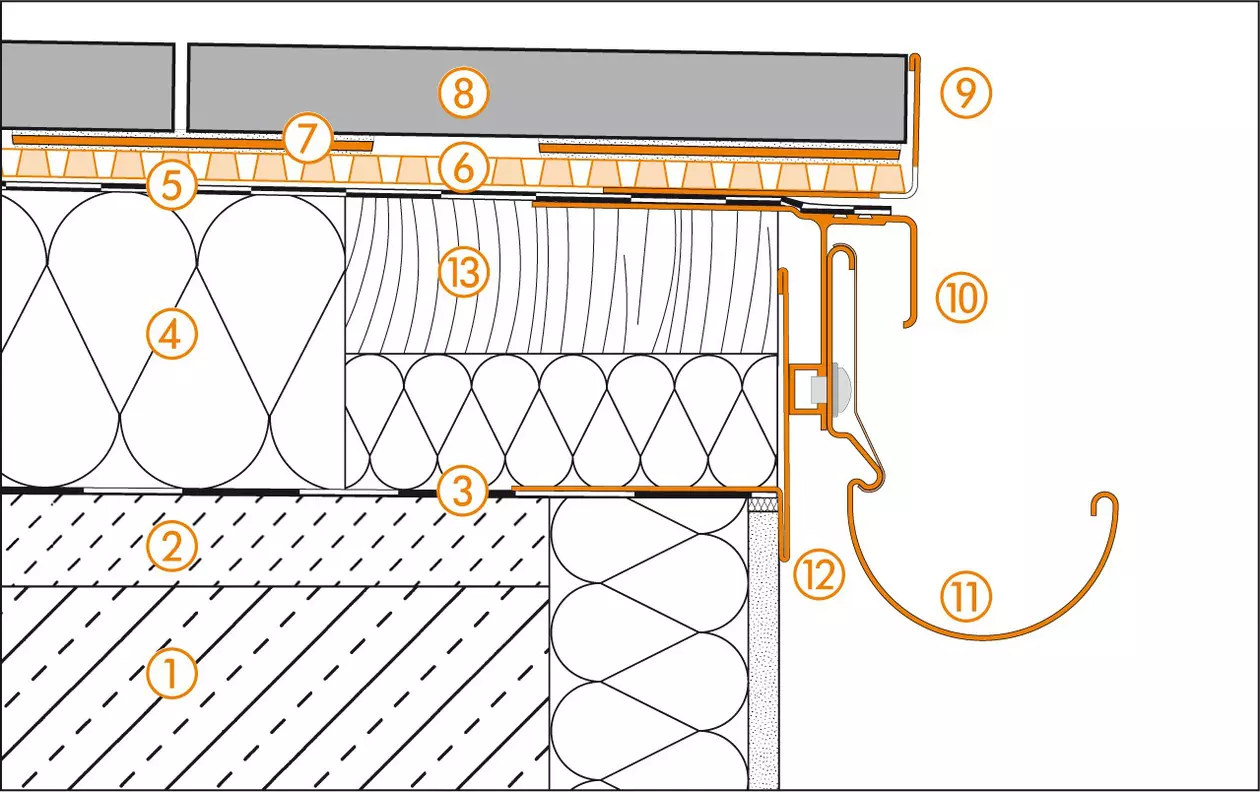

Randdetail 4

© Schlueter-Systems

1. Betonplatte
2. Gefälleestrich (1,5–2%)
3. Dampfsperre gemäß DIN 18531
4. Dämmung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Großformatige selbsttragende Platten
9. Schlüter-BARA-RWL
   Drainage-Öffnungsschlitze freihalten
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Randbohle

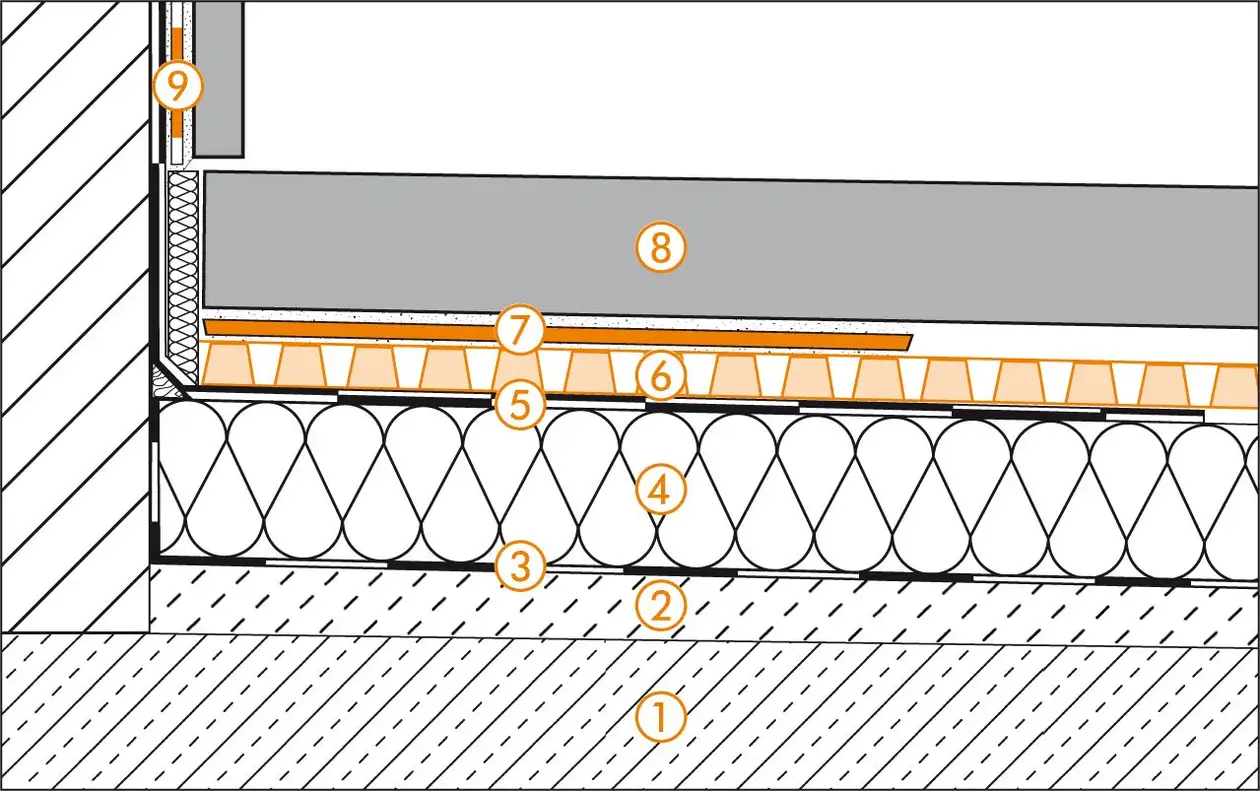

Wandanschluss

© Schlueter-Systems

1. Betonplatte
2. Gefälleestrich (1,5–2%)
3. Dampfsperre gemäß DIN 18531
4. Dämmung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Großformatige selbsttragende Platten
9. Schlüter-KERDI

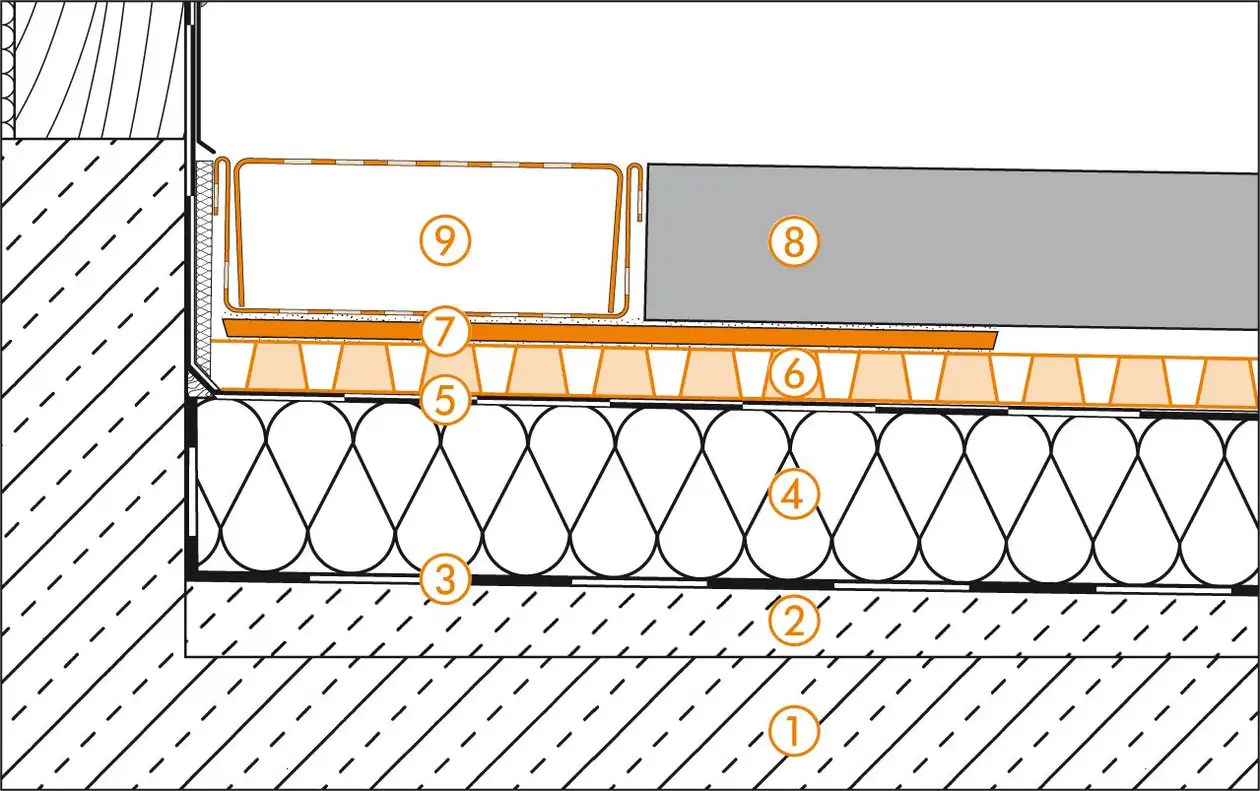

Türanschluss

© Schlueter-Systems

1. Betonplatte
2. Gefälleestrich (1,5–2%)
3. Dampfsperre gemäß DIN 18531
4. Dämmung
5. Bauwerksabdichtung gemäß DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Großformatige selbsttragende Platten
9. Schlüter-TROBA-LINE-TL
