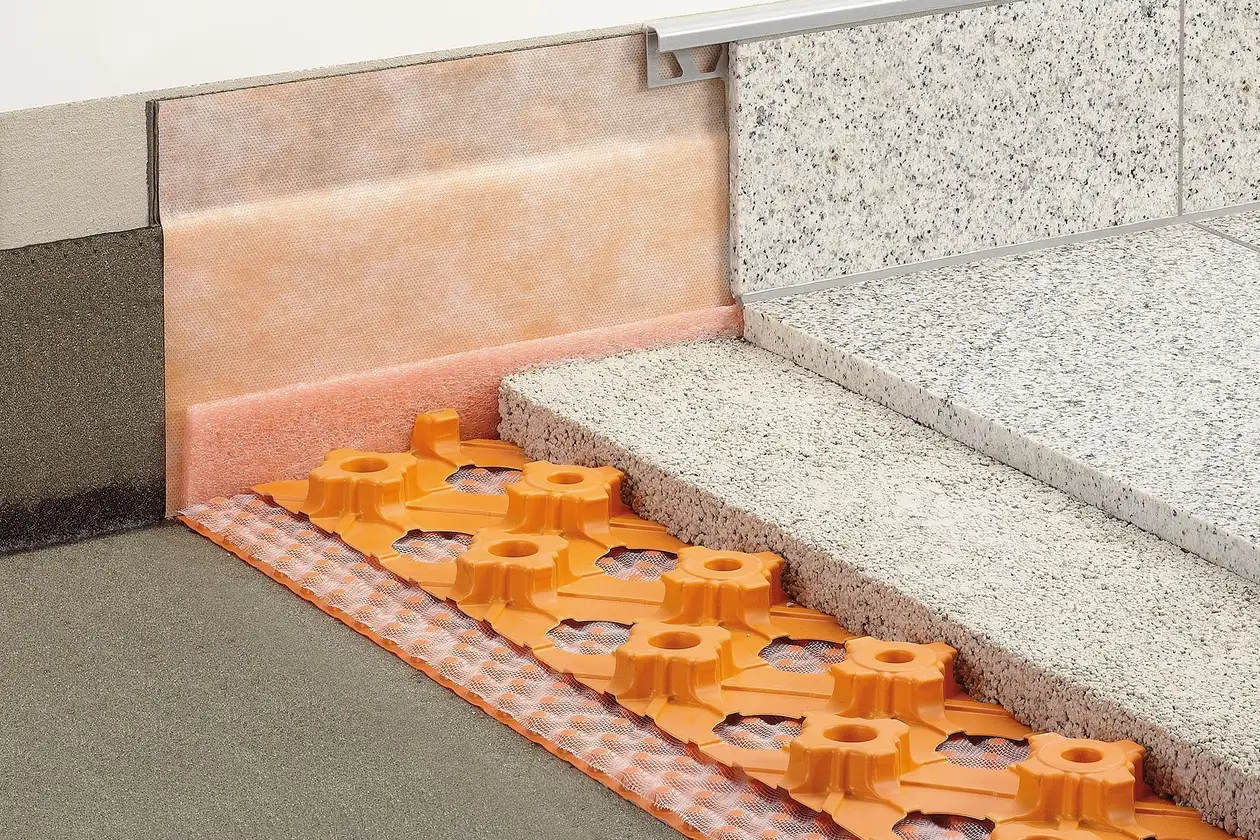

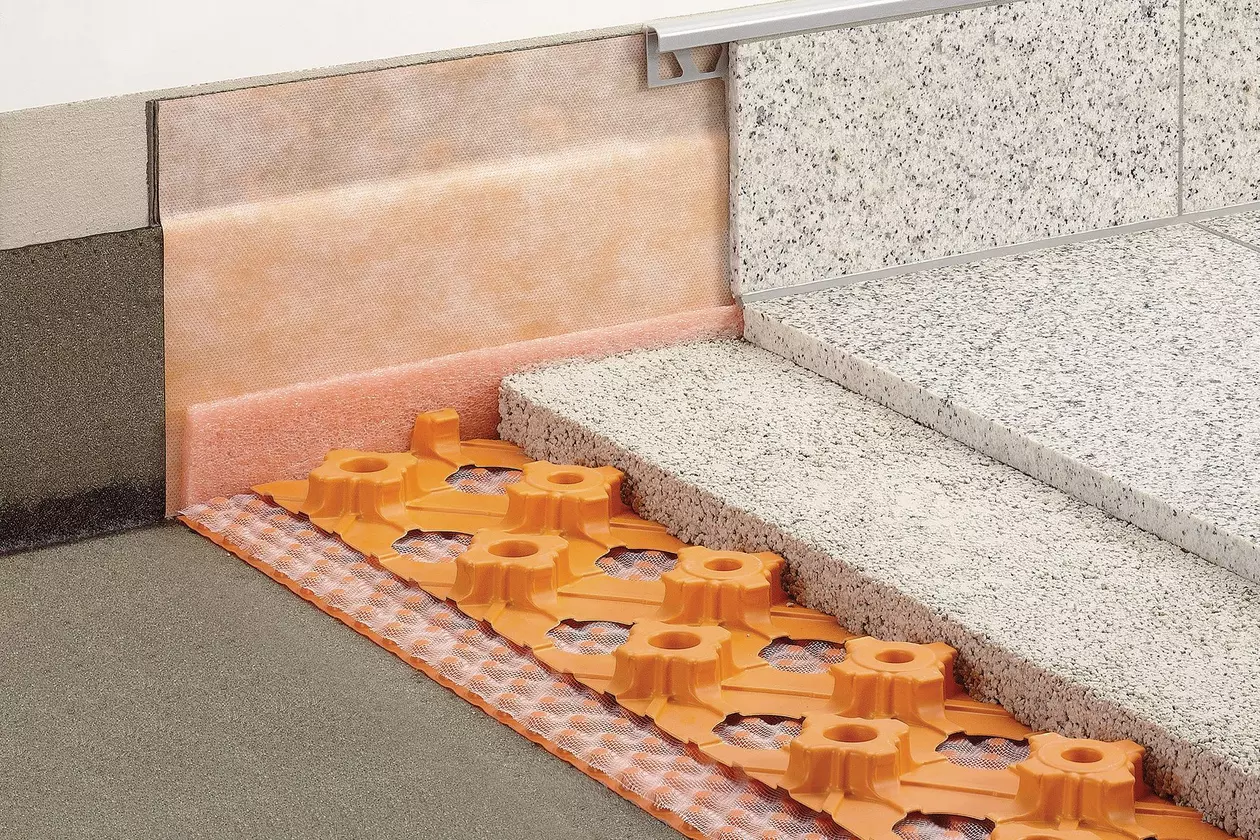

Dachterrassenaufbau C.4: Dünnschichtige Belagskonstruktion im Mörtelbett über Abdichtung gemäß DIN 18531
Konstruktionsaufbauten C: DachterrassenBEKOTEC-DRAIN und Mörtelbettverlegung auf Flächendrainage mit TROBA-PLUS 8G
Die mit Oberflächengefälle ausgebildete Tragkonstruktion wird von einer Abdichtung gemäß DIN 18531 gegen eindringendes Wasser geschützt.
Zwischen Abdichtung und Lastverteilungsschicht (Estrich) wird zur Sickerwasserableitung Schlüter-TROBA-PLUS 8G als Drainage verlegt.
Die Lastverteilungsschicht aus Zementmörtel oder Einkornmörtel wird dünnschichtig im Schlüter-BEKOTEC-DRAIN-System ausgeführt.
Der Natursteinbelag wird frisch in frisch in das Mörtelbett eingebracht.

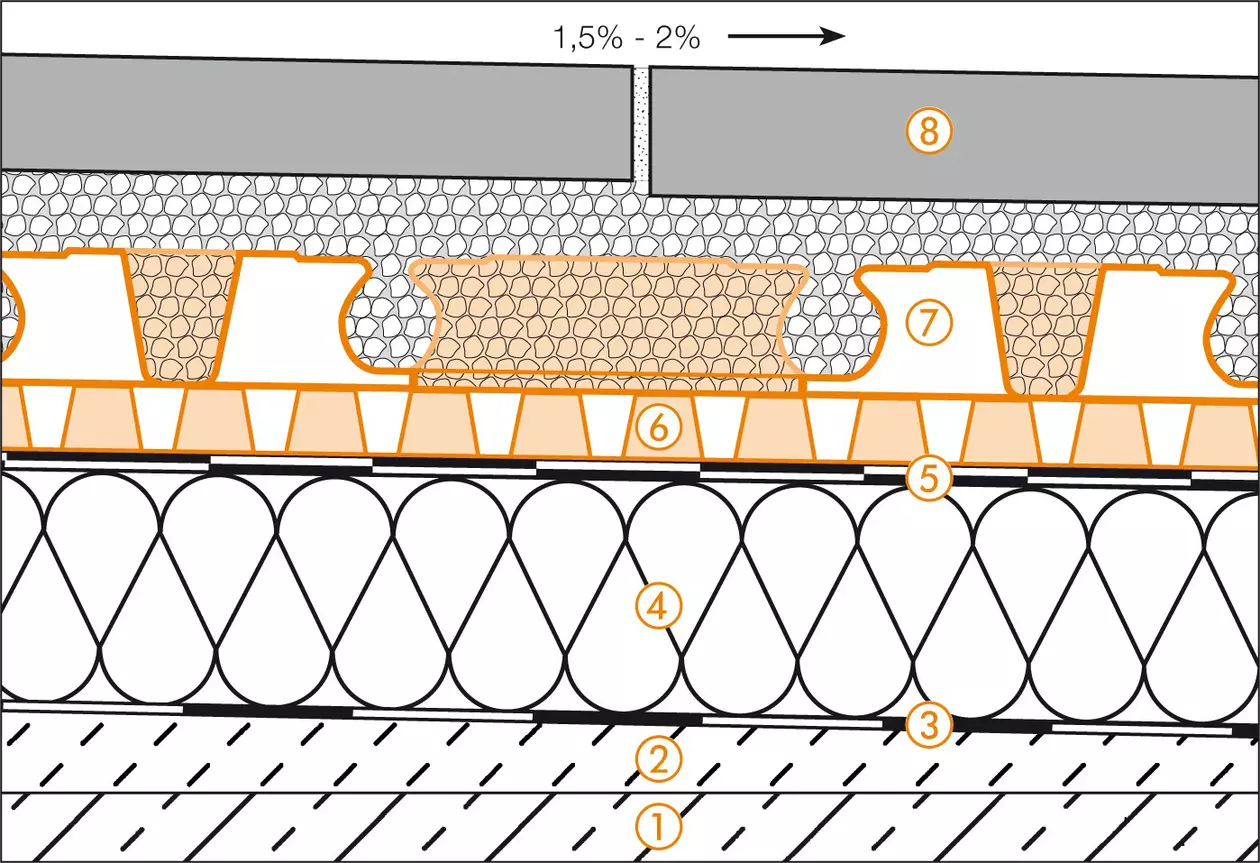

C.4: Dünnschichtige Belagskonstruktion im Mörtelbett über Abdichtung gemäß DIN 18531
- Betonkragplatte
- Gefälleestrich
Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle
(1,5–2%) zur Entwässerung - Dampfsperre gemäß DIN 18531
- Dämmung
Dicke gemäß Anforderung - Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
Kapillarpassive Flächendrainage zur wirksamen Abführung von Sickerwasser und ganzflächigen Unterlüftung. Entwässerungsmöglichkeiten beachten! - Schlüter-BEKOTEC-DRAIN
Dünnschichtige Mörtelschicht, als System für rissfreie und funktionssichere Fliesen- und Natursteinbeläge, frisch mit einer Kontaktschicht im Mörtelbett aus Zementmörtel oder Einkornmörtel, mit hoher Wasserdurchlässigkeit, verlegt - Keramikfliesen oder Natursteinplatten
Verlegung frisch in frisch auf die Lastverteilungsschicht

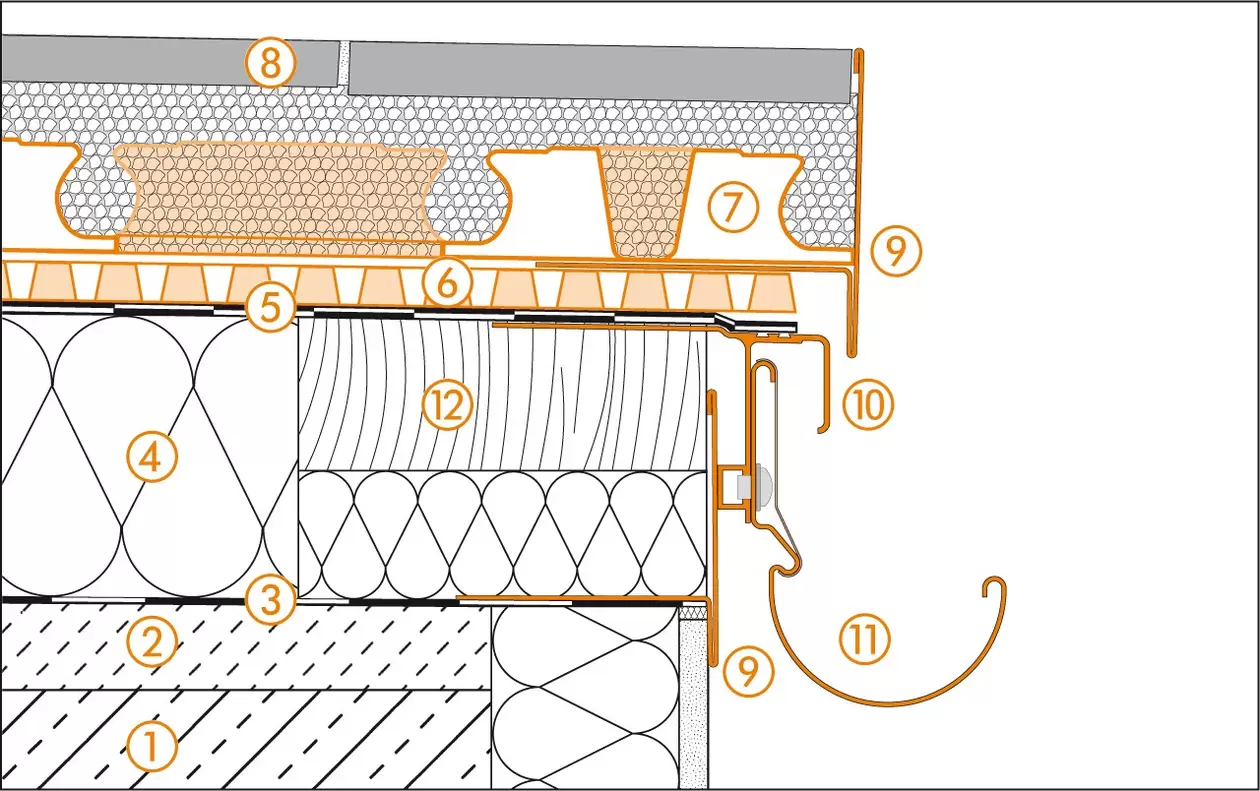

Randdetail 1
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramikfliesen oder Natursteinplatten
- Schlüter-BARA-RT
Entwässerungsmöglichkeit beachten! - Schlüter-BARA-RTK
- Schlüter-BARIN
- Randbohle

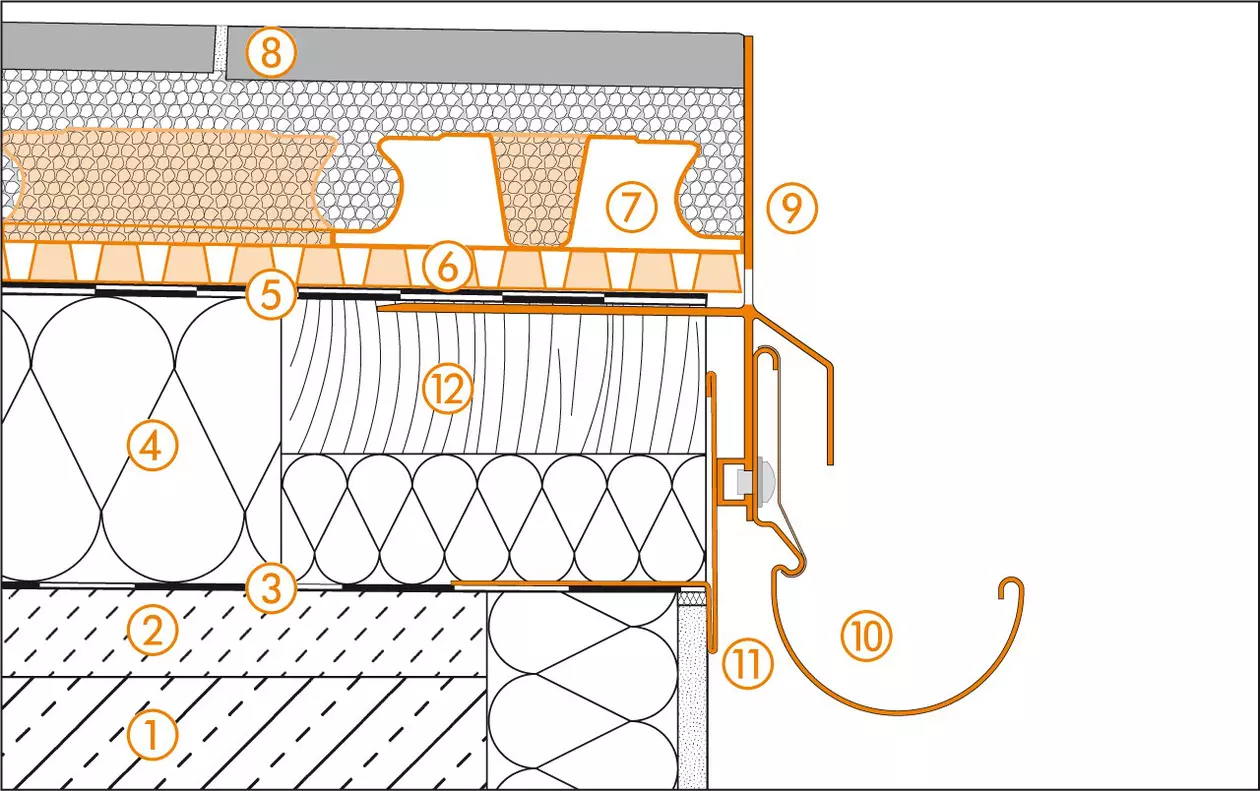

Randdetail 2
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramikfliesen oder Natursteinplatten
- Schlüter-BARA-RKLT
Drainage-Öffnungsschlitze freihalten - Schlüter-BARIN
- Schlüter-BARA-RT
- Randbohle

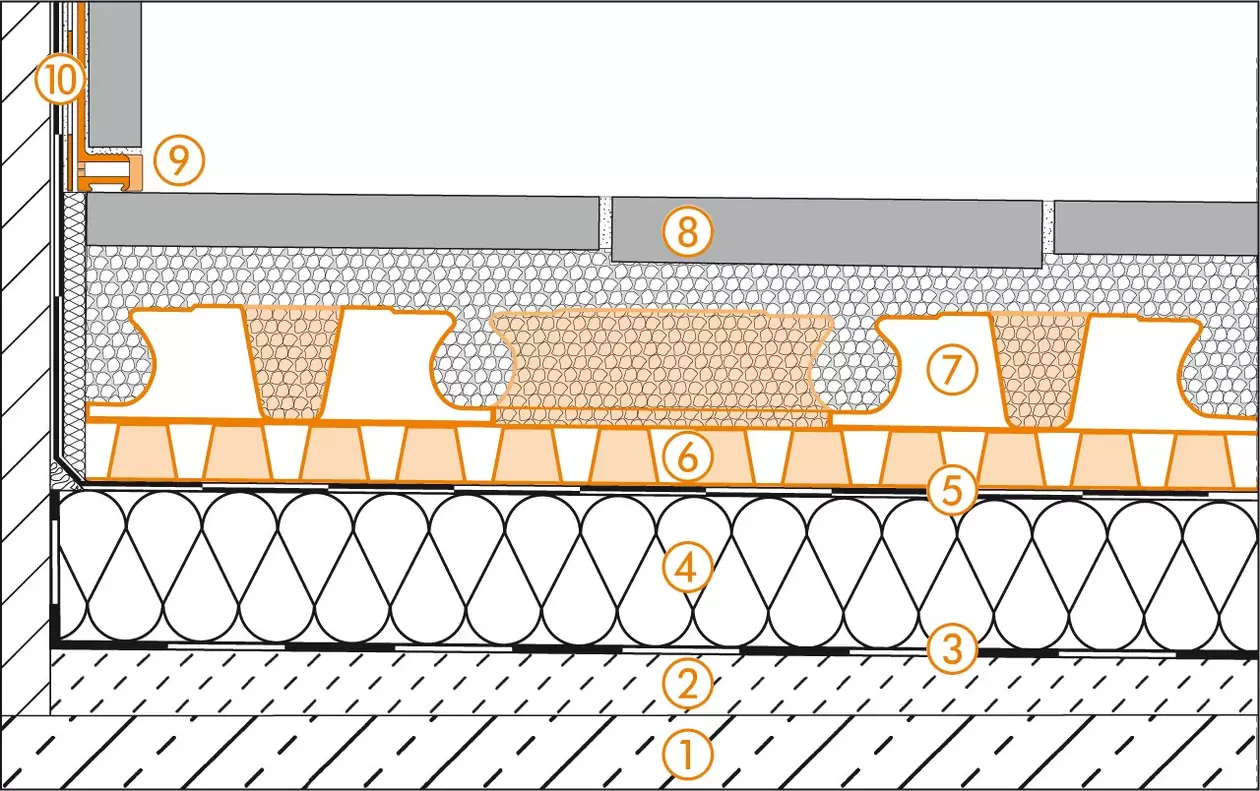

Wandanschluss
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramikfliesen oder Natursteinplatten
- Schlüter-DILEX-BWA
- Schlüter-KERDI-KEBA

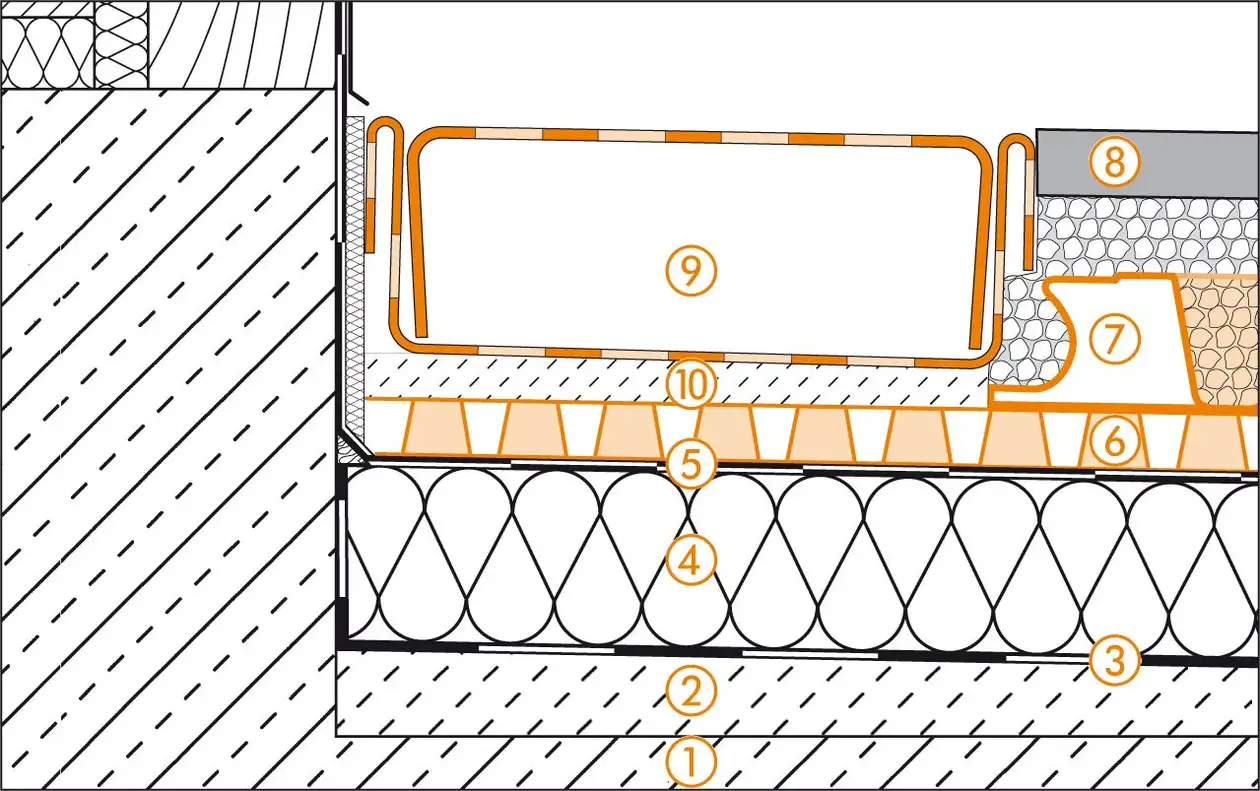

Türanschluss
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramikfliesen oder Natursteinplatten
- Schlüter-TROBA-LINE-TL
- Mörtelbatzen

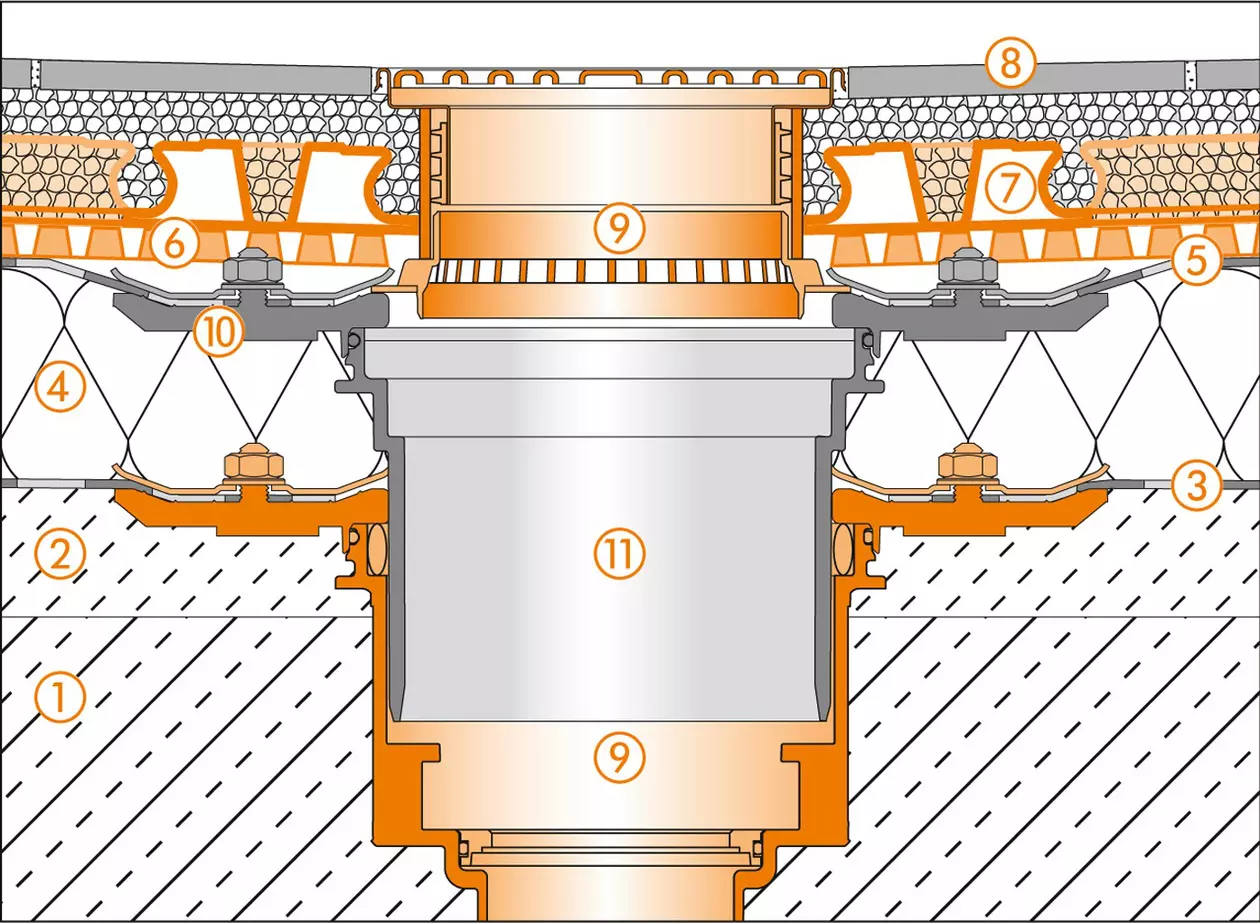

Bodenablauf
- Betonplatte
- Gefälleestrich (1,5–2%)
- Dampfsperre gemäß DIN 18531
- Dämmung
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramikfliesen oder Natursteinplatten
- Schlüter-KERDI-DRAIN-KDBV
Komplett-Set KD BV 50 ASLVB - Abdichtungsanschluss (auf Anfrage)
- Verlängerungsstück für Bodenabläufe (auf Anfrage)
