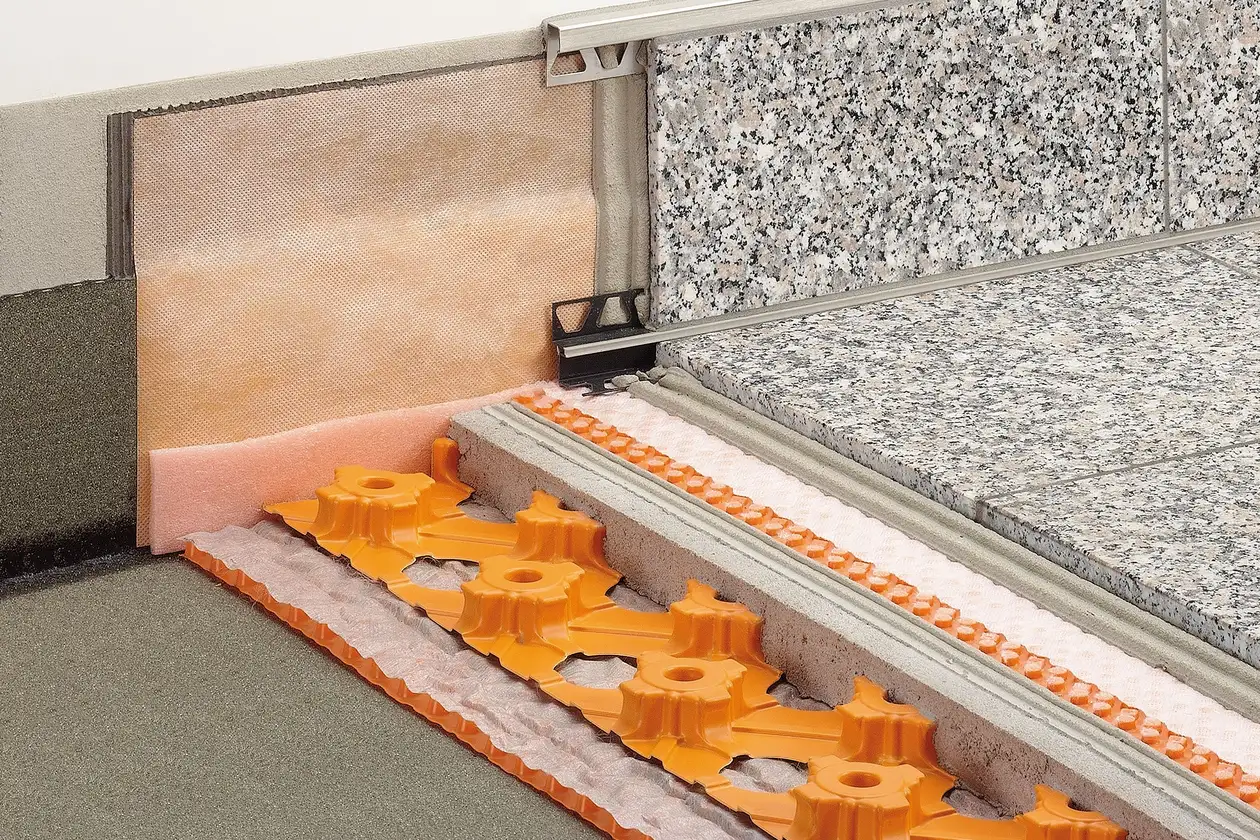

Dachterrassenaufbau C.3: Dünnschichtige Belagskonstruktion über Abdichtung

DITRA-DRAIN als Verbunddrainage und Verbundentkopplung über BEKOTEC-DRAIN-Estrich auf TROBA-PLUS-Drainagematte

Die mit Oberflächengefälle ausgebildete Tragkonstruktion wird von einer Abdichtung gemäß DIN 18531 gegen eindringendes Wasser geschützt.

Zwischen Abdichtung und Lastverteilungsschicht (Estrich) wird zur Sickerwasserableitung Schlüter-TROBA-PLUS als Drainage verlegt.

Die Lastverteilungsschicht wird dünnschichtig mit dem riss- und verwölbungsfreien Schlüter-BEKOTEC-DRAIN-System ausgeführt.

Zwischen Estrich und Fliesenbelag wird die kapillarpassive Verbunddrainage und Verbundentkopplung Schlüter-DITRA-DRAIN in Dünnbettmörtel verlegt. Damit wird eine ganzflächige Unterlüftung des Oberbelags erzielt, wodurch eine schnelle und gleichmäßige Trocknung/Erhärtung des Dünnbettmörtels erfolgt.

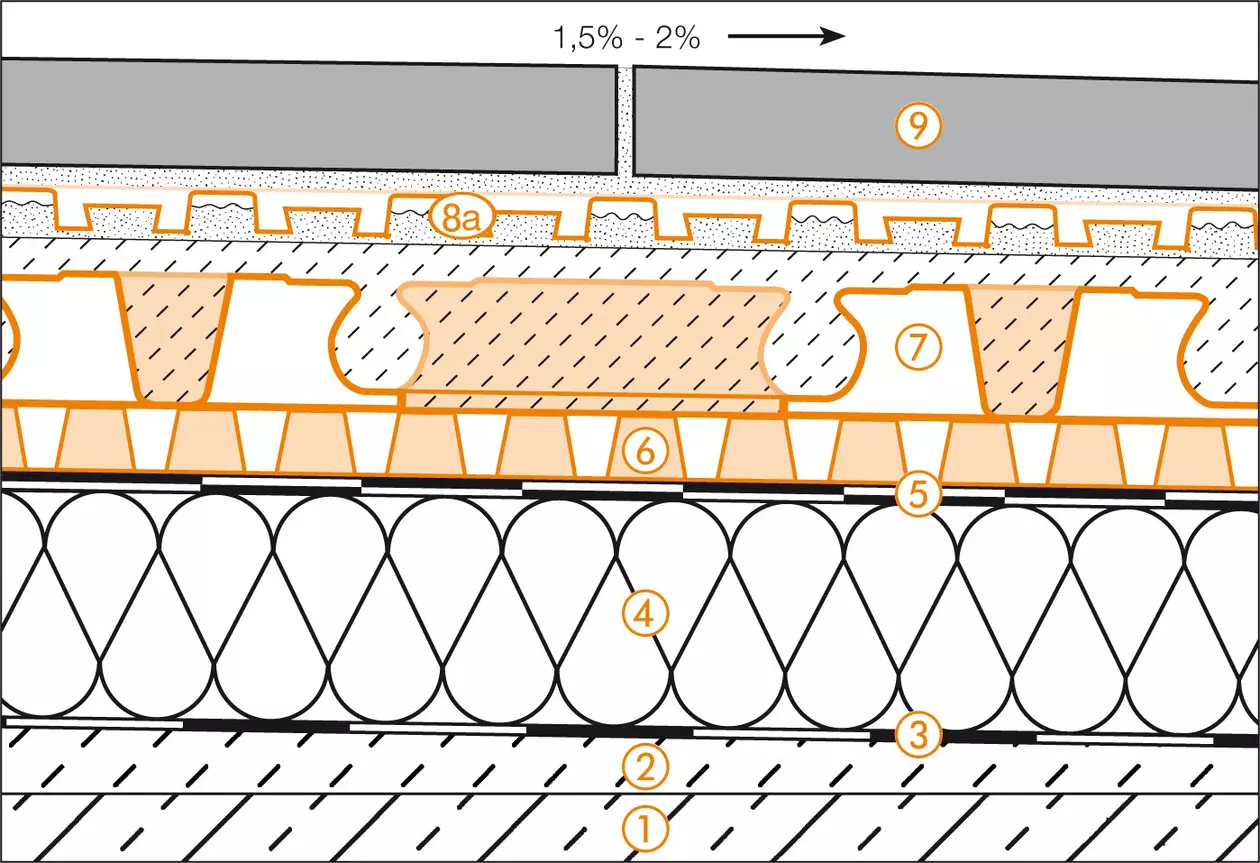

C.3 Dünnschichtige Belagskonstruktion über Abdichtung

Betonkragplatte
Gefälleestrich
Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle
(1,5–2%) zur Entwässerung
Dampfsperre gemäß DIN 18531
Dämmung
Dicke gemäß Anforderung
Bauwerksabdichtung gemäß DIN 18531
Schlüter-TROBA-PLUS
Kapillarpassive Flächendrainage zur wirksamen Abführung von Sickerwasser und ganzflächigen Unterlüftung.
Entwässerungsmöglichkeit beachten!
Schlüter-BEKOTEC-DRAIN
Dünnschichtige Lastverteilungsschicht als System für rissfreie und funktionssichere schwimmende Estriche (Zementestrich CT-C25-F4 oder Einkornmörtel)
a) Schlüter-DITRA-DRAIN 4
Verbunddrainagematte aus Polyethylen, im Dünnbettmörtel verlegt, mit den Funktionen Verbunddrainage, Unterlüftung und Verbundentkopplung
b) Schlüter-DITRA-DRAIN 8
Verbunddrainagematte speziell für große Flächen und Treppenkonstruktionen.
Keramikfliesen oder Natursteinplatten
Verlegung – auch Großformate – mit einem hydraulisch abbindenden, wasser- und witterungsbeständigen Dünnbettmörtel

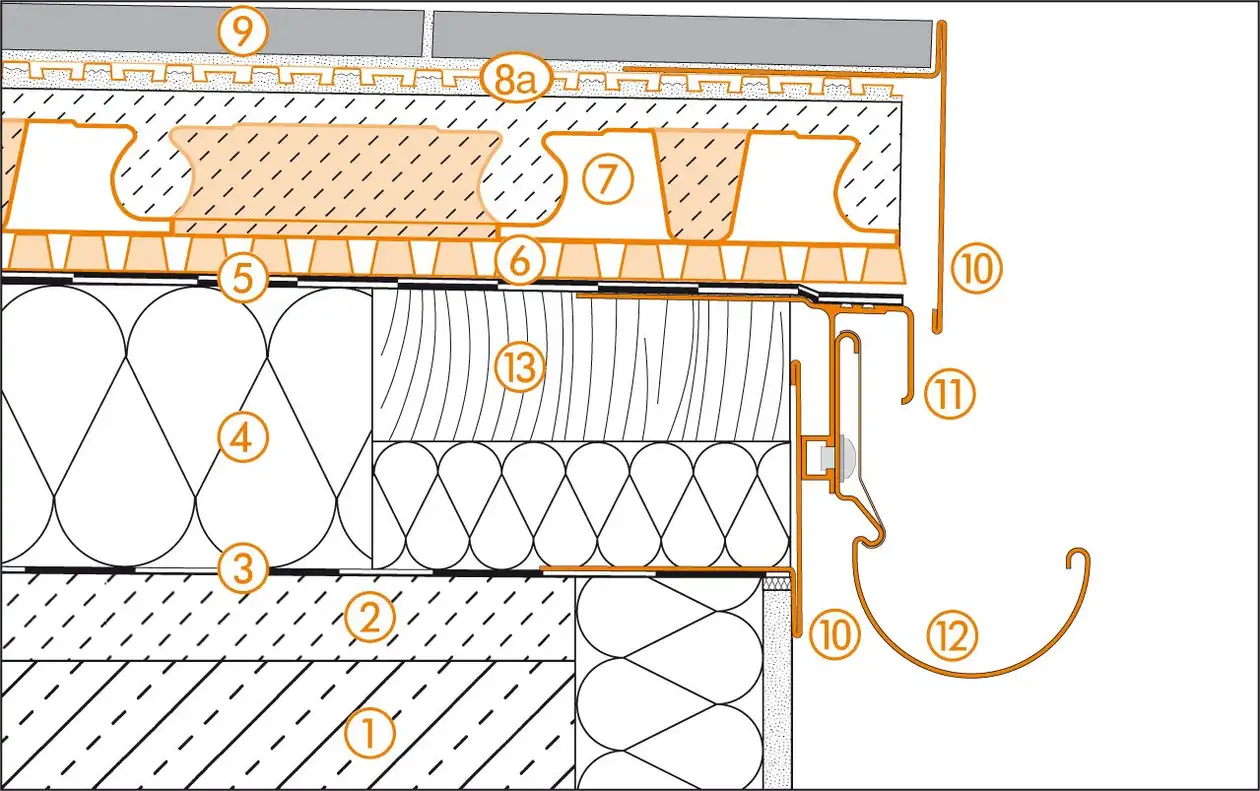

Randdetail 1

Betonplatte
Gefälleestrich (1,5–2%)
Dampfsperre gemäß DIN 18531
Dämmung
Bauwerksabdichtung gemäß DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramikfliesen oder Natursteinplatten
Schlüter-BARA-RT
Entwässerungsmöglichkeit beachten!
Schlüter-BARA-RTK
Schlüter-BARIN
Randbohle

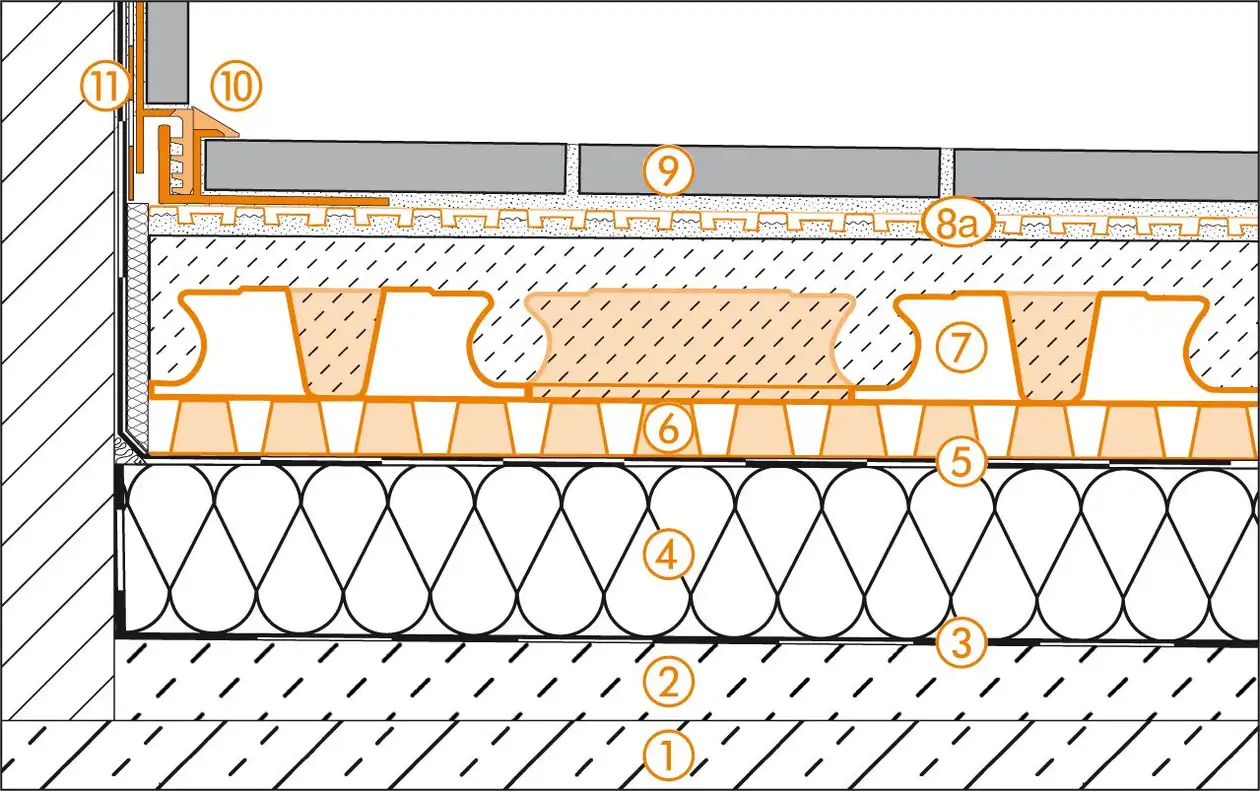

Wandanschluss

Betonplatte
Gefälleestrich (1,5–2%)
Dampfsperre gemäß DIN 18531
Dämmung
Bauwerksabdichtung gemäß DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramikfliesen oder Natursteinplatten
Schlüter-DILEX-EK oder Schlüter-DILEX-RF
Schlüter-KERDI

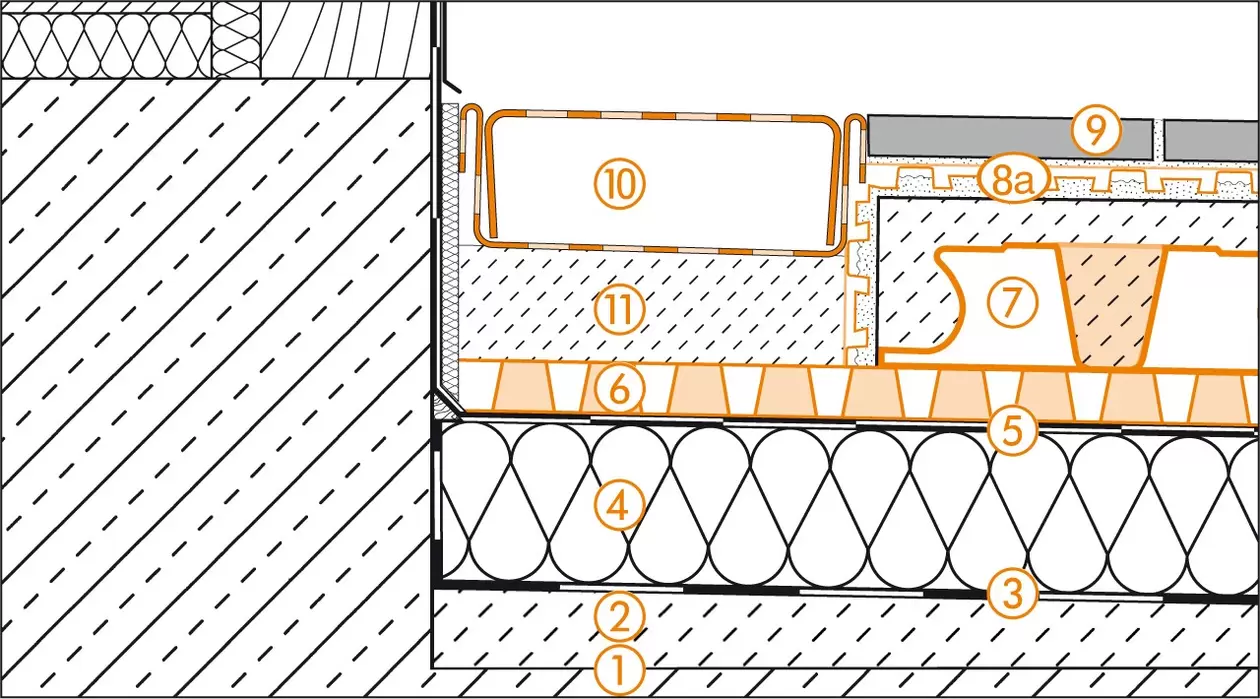

Türanschluss

Betonplatte
Gefälleestrich (1,5–2%)
Dampfsperre gemäß DING 18531
Dämmung
Bauwerksabdichtung gemäß DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramikfliesen oder Natursteinplatten
Schlüter-TROBA-LINE-TL
Drainage-Öffnungsschlitze sind freizuhalten
Mörtelbatzen

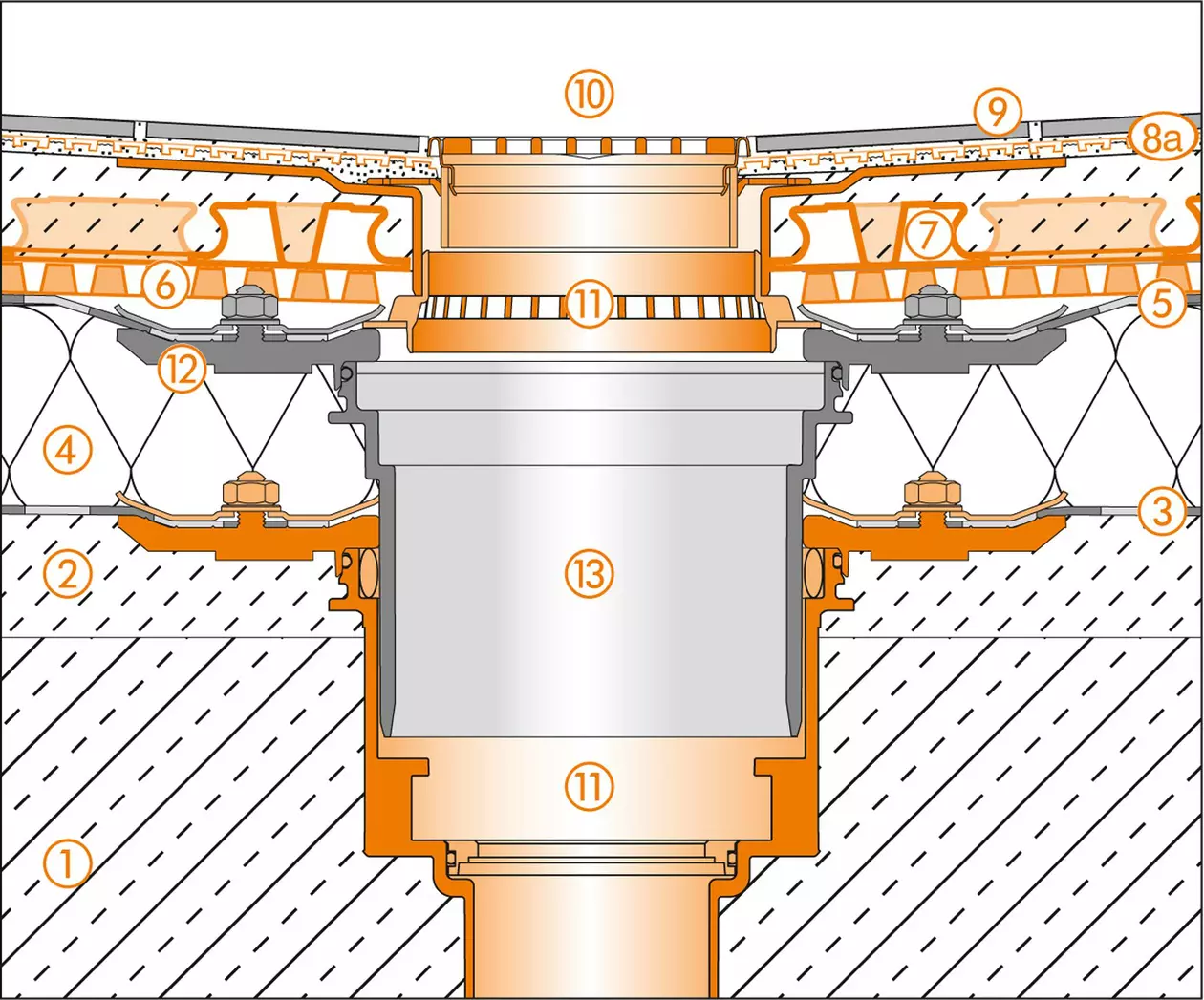

Bodenablauf

Betonplatte
Gefälleestrich (1,5–2%)
Dampfsperre gemäß DIN 18531
Dämmung
Bauwerksabdichtung gemäß DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramikfliesen und Natursteinplatten
Schlüter-KERDI-DRAIN-RRE
Rost-Rahmen-Set KD R10
Drainage-Öffnungsschlitze sind freizuhalten!
Schlüter-KERDI-DRAIN-KDBV
Rost-Rahmen-Set KD BV 50 MSBB
Drainage-Öffnungsschlitze sind freizuhalten!
Abdichtungsanschluss (auf Anfrage)
Verlängerungsstück für Bodenabläufe (auf Anfrage)
