Balkonaufbau A.8: Lose Verlegung auf Kies- oder Splittbett
Konstruktionsaufbauten A: Frei auskragende BalkoneLose Verlegung auf TROBA im Kies- oder Splittbett
Bei dieser Konstruktion dient die Flächendrainage Schlüter-TROBA als Schutz- und Trennschicht über der Abdichtung und schützt diese vor dem Eindrücken einzelner Kiessteine.
Weiterhin wird die Bildung von „Eisbeton“ bei gefrierendem Wasser auf der Abdichtung verhindert.
Darüber hinaus leistet die TROBA-Flächendrainage eine dauerhafte Entwässerung des durch die offenen Fugen der selbsttragenden Platten eintretenden Wassers. Lasten werden über die Bodenflächen der trapezförmigen Noppen direkt auf den abgedichteten Untergrund abgetragen.

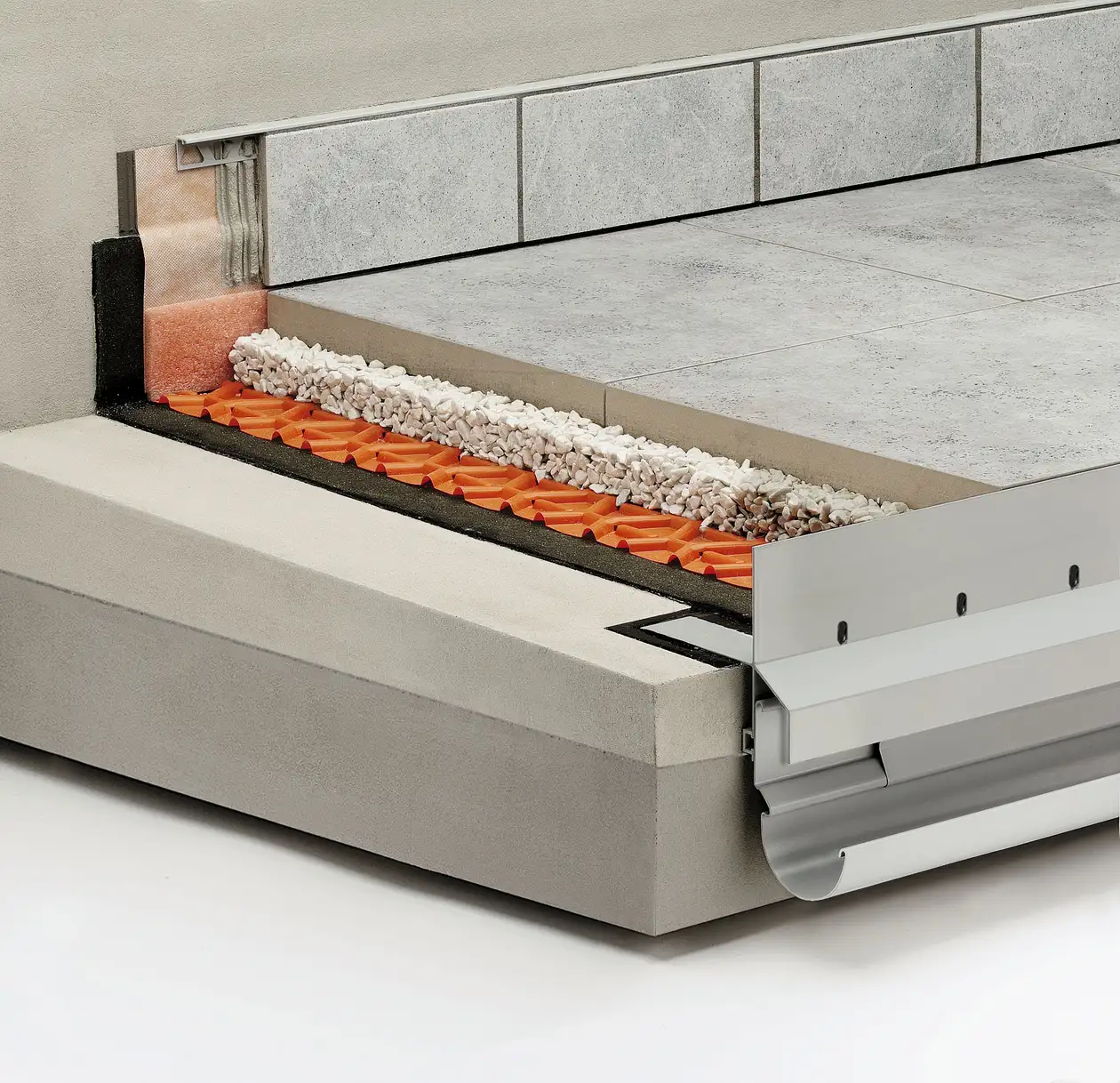

A.8 Lose Verlegung auf Kies- oder Splittbett
- Betonkragplatte
- Gefälleestrich
Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle
(1,5–2%) zur Entwässerung - Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
Schutz- und Drainageschicht über Abdichtungen unter Splitt- oder Kiesauflagen. TROBA besteht aus einer druckstabilen Polyethylen-Noppenfolie mit Löchern zu den Drainagekanälen. Entwässerungsmöglichkeit beachten! - Kies- oder Splittbett
- Großformatige selbsttragende Platten
Betonwerkstein, Naturwerkstein oder Keramikelemente
Randdetail 1
Randdetail 2
Randdetail 3
Wandanschluss
Türanschluss
- Betonkragplatte
- Gefälleestrich (1,5–2%)
- Bauwerksabdichtung gemäß DIN 18531
- Schlüter-TROBA
- Kies- oder Splittbett
- Großformatige selbsttragende Platten
- Mörtelbatzen
- Schlüter-TROBA-LINE-TL
- Schlüter-TROBA-LINE-TLK-E
Kiesfangleiste
