Balkonaufbau A.1: Belagskonstruktion mit Verbundabdichtung

Konstruktionsaufbauten A: Frei auskragende Balkone

DITRA als Verbundabdichtung, Verbundentkopplung und Dampfdruckausgleich

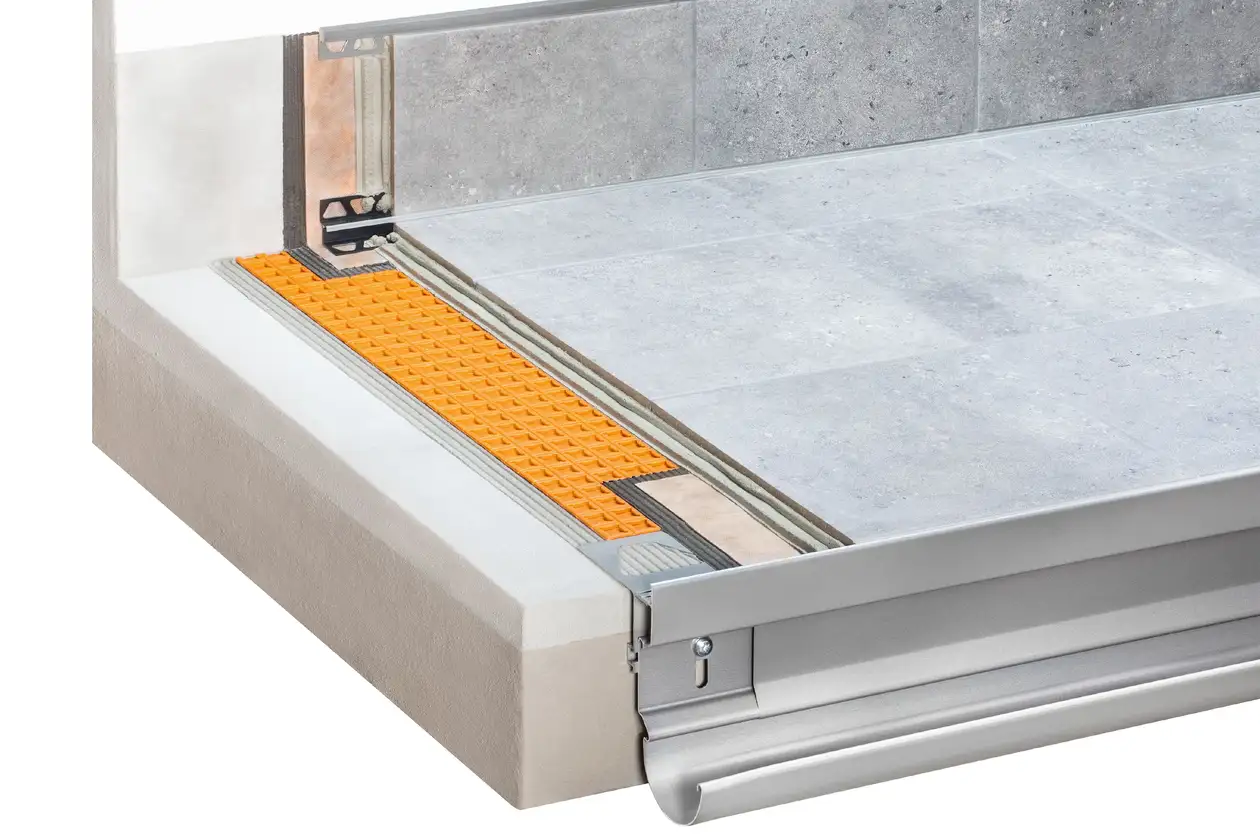

Schlüter-Systems Balkonaufbau A.1 mit DITRA als Verbundabdichtung, Verbundentkopplung und Dampfdruckausgleich © MIRIAM KIRCHNERFOTOSTUDIO 4D

Schlüter-DITRA ist eine Abdichtung im Verbund mit Belägen aus Fliesen und Platten. Zu der Abdichtungsfunktion kommt bei DITRA die Verbundentkopplungsfunktion, die durch Temperaturwechsel auftretende Spannungen zwischen Untergrund und Fliesenbelag neutralisiert. Restfeuchte aus dem Untergrund (z. B. junger Estrich) wird über die Dampfdruckausgleichsfunktion der DITRA-Matte abgeführt.

Hinweis: Stoßverbindungen und Anschlüsse an Wände und Einbauteile sind mit den Dichtbändern Schlüter-KERDI-KEBA herzustellen. Zur dichten Verklebung ist Schlüter-KERDI-COLL-L zu verwenden.

Balkonaufbau A.1: Belagskonstruktion mit Verbundabdichtung

Schlüter-Systems Schnittzeichnung des Balkonaufbaus A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Balkonaufbaus A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich
    Voraussetzung für ein Funktionieren der Konstruktion ist ein ausreichendes Gefälle (1,5–2%) zur Entwässerung
  3. Schlüter-DITRA
    Spezielle Polyethylenmatte, in Dünnbettmörtel verlegt, mit den Funktionen Verbundabdichtung, Verbundentkopplung und Dampfdruckausgleich.
    Stoßverklebung mit Dichtband Schlüter-KERDI-KEBA, verklebt mit Dichtkleber Schlüter-KERDI-COLL-L
  4. Keramikfliesen oder Natursteinplatten
    Verlegung mit einem hydraulisch abbindenden, wasser- und witterungsbeständigen Dünnbettmörtel.
    Bei Belägen mit einer Kantenlänge ≥ 30 x 30 cm empfehlen wir Schlüter-DITRA-DRAIN.

Randdetail 1

Schlüter-Systems Schnittzeichnung des Randdetails 1 für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Randdetails 1 für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich (1,5–2%)
  3. Schlüter-DITRA
  4. Keramikfliesen oder Natursteinplatten
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RTK
  7. Schlüter-BARIN
  8. Schlüter-JOLLY / Schlüter-RONDEC

Randdetail 2

Schlüter-Systems Schnittzeichnung des Randdetails 2 für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Randdetails 2 für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich (1,5–2%)
  3. Schlüter-DITRA
  4. Keramikfliesen oder Natursteinplatten
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RTKEG
  7. Schlüter-BARIN

Randdetail 3

Schlüter-Systems Schnittzeichnung des Randdetails für 3 Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Randdetails für 3 Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich (1,5–2%)
  3. Schlüter-DITRA
  4. Keramikfliesen oder Natursteinplatten
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RW

Randdetail 4

Schlüter-Systems Schnittzeichnung des Randdetails 4 für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Randdetails 4 für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich (1,5–2%)
  3. Schlüter-DITRA
  4. Keramikfliesen oder Natursteinplatten
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RT

Wandanschluss

Schlüter-Systems Schnittzeichnung des Wandanschlusses für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Wandanschlusses für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich (1,5–2%)
  3. Schlüter-DITRA
  4. Keramikfliesen oder Natursteinplatten
  5. Schlüter-KERDI-KEBA
  6. Schlüter-DILEX-EF oder Schlüter-DILEX-EKE

Bodenablauf

Schlüter-Systems Schnittzeichnung des Bodenablaufes für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung © Schlueter-Systems
Schnittzeichnung des Bodenablaufes für Balkonaufbau A.1 Belagskonstruktion mit Verbundabdichtung
  1. Betonkragplatte
  2. Gefälleestrich (1,5–2%)
  3. Schlüter-DITRA
  4. Keramikfliesen oder Natursteinplatten
  5. Schlüter-KERDI
  6. Schlüter-KERDI-DRAIN-KDBV
    Dünnbettbodenablauf

Laden Sie sich hier weiteres Infomaterial herunter:

Download Auswahl
