Schlüter-TROBA-PLUS-G  Kapillarbrechende Flächendrainage

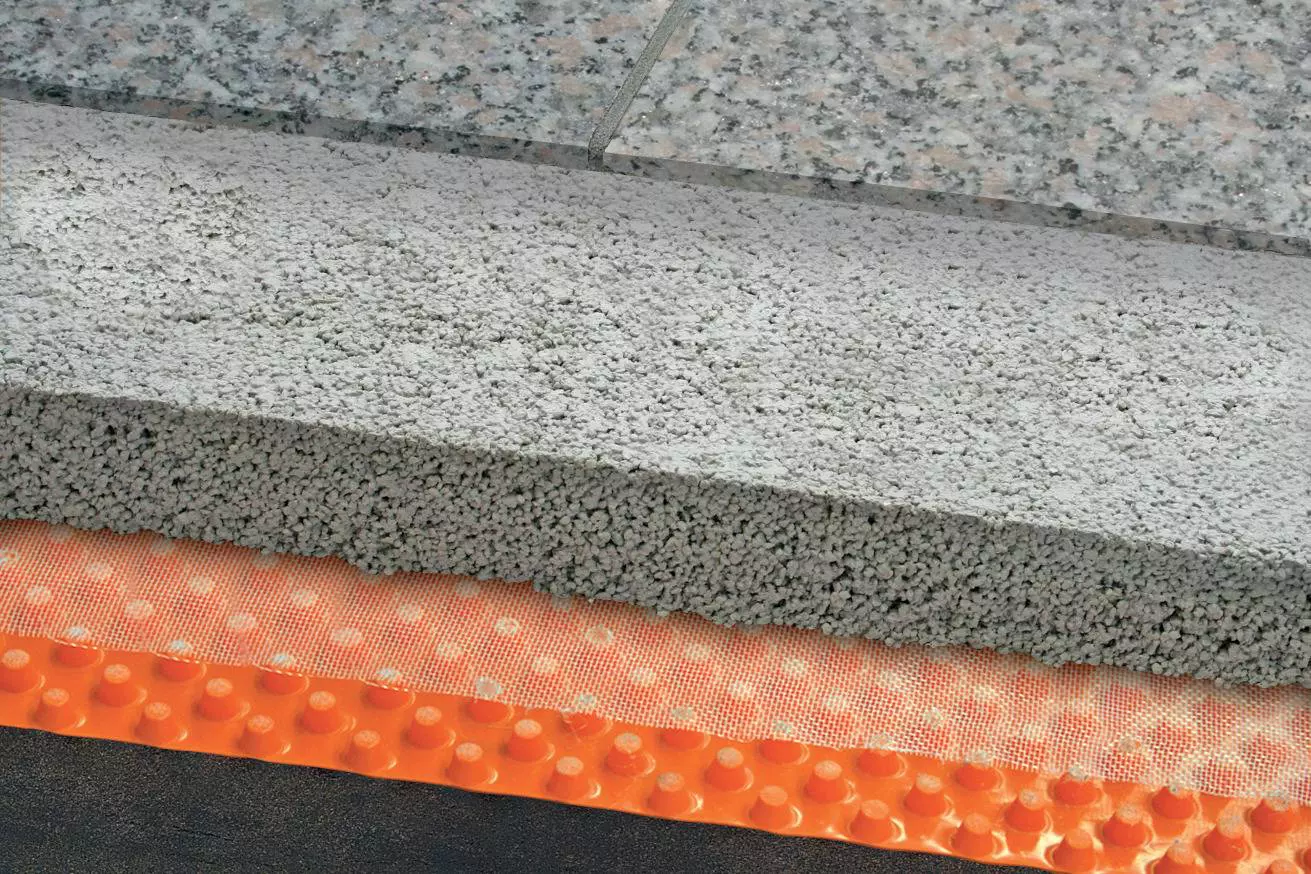

Schlüter-TROBA-PLUS-G ist eine sichere und dauerhaft wirksame Flächendrainage zur Verlegung über horizontal im Gefälle ver­legten Abdichtungen. Sie besteht aus einer geschlossenen Polyethylenfolie mit einseitig ausgeformten Noppen, auf de­nen ein Gittergewebe mit einer Maschenweite von ca. 2 x 2 mm aufkaschiert ist.

Die ­­ka­schierte Nop­pen­seite, auf der die Belagskon­struk­tion aufliegt, wirkt als ganz­flä­chige Drainage­ebene (kapillarpassive Drainage) mit extrem hoher Wasserab­leit­ka­pa­zität.

Als geschlossene Polyethylenbahn dient TROBA-PLUS-G zusätzlich dem Schutz der Abdichtung. Die eng stehenden, als Kegelstumpf ausgeformten Noppen halten sehr hohen Druckspannungen stand. Der Freiraum zwi­schen Noppenbahn und Kaschierung bildet ein wärme- und tritt­schall­­däm­men­des Luftpolster, welches die Abdichtung zusätzlich vor schädlicher thermischer Beanspruchung schützt. Es erfolgt eine gleichmäßige und vollflächige Lastver­teilung auf der Abdichtung.

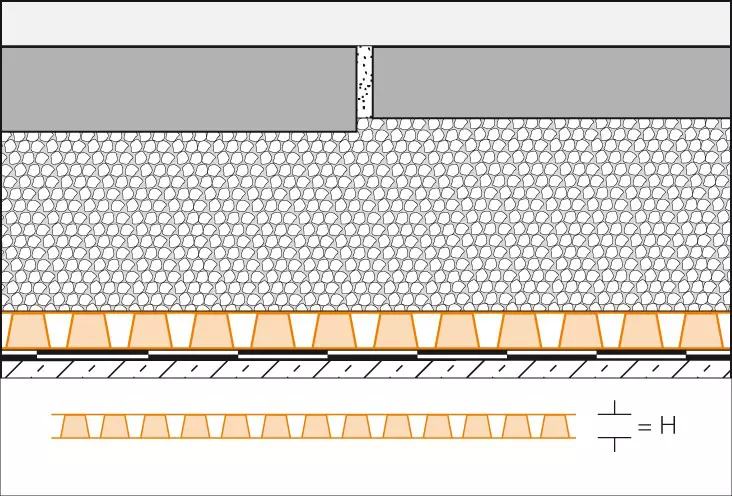

Schlüter-TROBA-PLUS 8G stelzt die Belags­kon­struk­­tion ganzflächig um 8 mm auf.

Kleinere Fehler im Abdichtungsgefälle, wie etwa Unebenheiten oder Erhöhungen im Über­lappungsbe­reich, die zu Wasser­stauungen führen, wer­den somit wirksam überbrückt. Größere Unebenheiten können vor Verlegen der TROBA-PLUS-G mit Fertigmörtel ausgeglichen wer­den.

1. Der tragfähige Untergrund und die darauf verlegte Abdichtung muss Gefälle zur Entwässerung aufweisen und dort ange­schlossen sein. Vor Verlegen der TROBA-PLUS-G sind ggf. zu große Unebenheiten im Abdich­tungsgefälle durch Ausgleich mit Fertigmörtel zu beheben.
2. TROBA-PLU-G wird unabhängig von der Gefällerichtung lose mit dem Gittergewebe nach oben auf der Ab­dichtung ausgelegt. Den Stoßbereich mit dem über­stehenden Vlies­rand überlappen.
3. Unmittelbar auf der ausgelegten TROBA-PLUS-G wird die Belagskonstruktion nach den geltenden technischen Regeln aufgebracht.
4. Hinweis: Für Randabschlüsse, Bewe­gungs­fugen und Wandanschlüsse verweisen wir auf unsere Profiltypen Schlüter-BARA und Schlüter-DILEX.

Hinweis: Bedingt durch die lose Verlegung auf Splitt/Kies oder auf Stelzlagern kann es bei einseitiger oder Eckbelastung naturgemäß zu Bewegungen des Plattenbelages kommen.

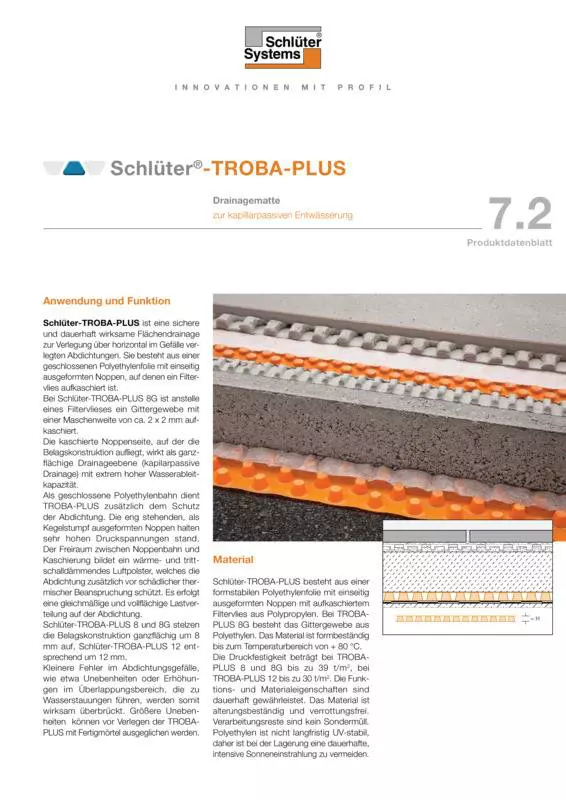

Bei Konstruktionen mit einem Kies- oder Splittbett < 5 cm kann es zu einem leichten Fe­dereffekt kommen. Um diesen zu vermeiden, empfehlen wir die Verlegung auf Schlüter-TROBA, siehe hierzu Produktdatenblatt 7.1.

Schlüter-TROBA-PLUS-G besteht aus einer formstabilen Polyethylenfolie mit einseitig ausgeformten Noppen mit einem aufkaschiertem Gittergewebe aus Polyethylen. Das Material ist form­beständig bis zum Tempe­raturbereich von + 80 °C.

Die Druckfestigkeit be­trägt bei TROBA-­PLUS-G bis zu 39 t/m². Die Funk­tions- und Materialeigenschaften sind dauerhaft gewährleistet. Das Material ist alterungsbeständig und ver­rottungs­frei. Verar­beitungsreste sind kein Sondermüll. Polyethylen ist nicht langfristig UV-stabil, daher ist bei der Lagerung eine dauerhafte, intensive Sonneneinstrahlung zu vermeiden.

Materialeigenschaften und Einsatzgebiete

Schlüter-TROBA-PLUS-G wird vor allem über ho­ri­zontal im Gefälle angeordneten Abdichtungen verlegt und bildet dort eine ganz­flächig wirksame Flä­chendrainage zwischen Abdichtung und darüber liegender Belags­kon­struktion. Wesentliche Einsatzgebiete sind Terrassen und Balkone, aber auch Industriebauten, Schwimm­bad­um­gän­ge, Wasch­räume, Duschanlagen usw. mit Flä­­chen­­ab­­­dichtungen.

Die ausgelegte TROBA-PLUS-G ist aus­reichend stabil gegen mechanische Beanspruchungen im Zuge des Einbaus, z.B. Begehen oder Befahren mit Schub­karren. Die aufzubringende Belags­kon­­struk­tion kann aus Estrich mit oder ohne Fliesen bestehen oder aus Konstruktionen in Kies oder Splittbett (mind. 5 cm) verlegter Platten oder Pflastersteine.

Ebenso kann eine Erdreich- oder Kiesauflage aufgebracht werden.

Schlüter-TROBA-PLUS-G ist besonders gut geeignet für Belagskonstruktionen mit Einkornmörtel oder zur Verlegung von Plattenelementen auf Schlüter-TROBA-STELZ-DR mit Dünnbettmörtel-Tragpunkten.

Das durch die Belagskonstruktion einsickernde Wasser wird in den ganzflächig aufge­stelz­ten Drainageraum der TROBA-PLUS-G aufgenommen und dort in Ge­fälle­­richtung drucklos zur Entwässerung hin ab­geleitet. Eine dauerhafte Durchfeuchtung der Lastverteilungsschicht durch einge­drungenes Sickerwasser ist damit aus­geschlossen.
