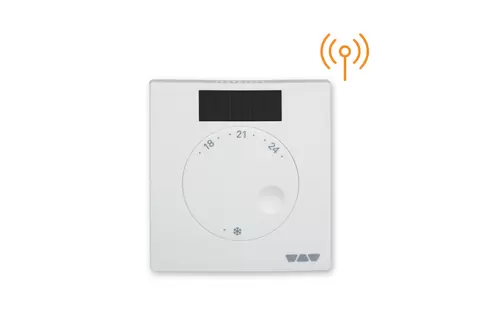

BEKOTEC-THERM-ER/WL
Termostato inalámbrico para calentar y/o refrigerar la vivienda
Schlüter-BEKOTEC-THERM
Máximo confort, mínimo consumo energético. ¡Así es nuestro suelo radiante de bajo espesor Schlüter-BEKOTEC-THERM!
Mínima altura constructiva, económico y de rápida reacción
Pies calentitos en invierno y una temperatura fresca en los meses más calurosos. Schlüter-BEKOTEC-THERM es el suelo radiante hidráulico que lleva su calidad de vida al siguiente nivel. ¡Descubra nuestro completo sistema constructivo que además, ahorra energía!
BEKOTEC-THERM le permite todo esto
Entrar a vivir hasta 4 semanas antes
Sistema constructivo de muy bajo espesor
Frente a los suelos radiantes convencionales, BEKOTEC-THERM fascina por su bajo espesor, que solo exige un recrecido de 8 mm por encima de los nódulos. De este modo puede ahorrar hasta 80 kg de recrecido de mortero por m2, lo que hace que BEKOTEC-THERM sea perfecto para usar tanto en construcción nueva como para reformas posteriores en rehabilitaciones o modernizaciones de edificios.
Tiempo de fraguado rápido
Entrar en la vivienda hasta con 28 días de antelación gracias a las ventajas constructivas del sistema BEKOTEC. Su estructura de bajo espesor reduce considerablemente el tiempo de fraguado del recrecido y en caso de usar un recrecido de mortero combinado con una lámina de desolidarización también se elimina la necesidad de un precalentamiento, que consume mucho tiempo y energía. El recrecido de mortero puede seguir fraguando mientras se coloca el recubrimiento de baldosas, una gran ventaja tanto en obra nueva como en proyectos de reforma.
Ahorrar material y energía
Baja temperatura de impulsión, menor consumo energético
Frente a los sistemas de calefacción convencionales, BEKOTEC-THERM solo necesita la mitad de la temperatura de impulsión, aprox. 30 °C, debido a que nuestro sistema de bajo espesor consigue que los tubos de calefacción estén más cerca del recubrimiento. De ese modo hay que calentar sustancialmente menos masa de recrecido antes de que el recubrimiento del suelo consiga la temperatura necesaria para empezar a desprender calor a la estancia. Esto implica al mismo tiempo que el suelo radiante también puede reaccionar con mayor rapidez a los cambios de temperatura. Además, si se utiliza un aislamiento adicional se logra que los tubos de calefacción envíen aún más calor hacia el recubrimiento y con ello, hacen que aumente el potencial de ahorro energético.
Tecnología de regulación pionera
Nuestra innovadora tecnología de regulación le ofrece aún más eficiencia energética. Con el termostato puede introducir el valor teórico deseado, el temporizador con reloj digital ajusta una reducción de la temperatura por la noche y, en caso que así lo desee, las electroválvulas aportan una regulación adaptativa para poder garantizar en todo momento un flujo óptimo y eficiente energéticamente del agua caliente.
Demostrado científicamente: ahorro energético potencial del 9,5 %
Sistema constructivo de bajo espesor, poca masa de recrecido y baja temperatura de impulsión. El sistema BEKOTEC-THERM está diseñado para sacarle el máximo partido. Un estudio realizado por el Instituts für Technische Gebäudeausrüstung (ITG) de Dresden demostró, que el sistema BEKOTEC-THERM permite un ahorro energético de hasta un 9,5 % en comparación con los suelos radiantes convencionales. Sus ventajas constructivas se consiguen sobre todo combinándolo con fuentes de energía regenerativas y suelos cerámicos o de piedra natural, que son buenos conductores térmicamente. Por eso, en Schlüter-Systems hablamos con orgullo de Pavimentos Cerámicos Climatizados.
Renovación y modernización de edificios nuevos y antiguos
El suelo radiante adecuado para cada necesidad
Gracias a nuestros cinco sistemas, BEKOTEC-THERM se adapta a la perfección a las necesidades de su proyecto, tanto si se trata de obra nueva como si se trata de modernizar un edificio antiguo. Si el espacio disponible es limitado y el soporte ya está determinado, puede resolverlo escogiendo un sistema de muy baja altura constructiva, como por ejemplo Schlüter-BEKOTEC-EN-FK con una altura constructiva de solo 20–27 mm más el espesor de lámina de desolidarización y del recubrimiento. De este modo también reduce al mínimo la cantidad necesaria de recrecido de mortero a solo un peso desde 40 kg/m2, lo cual reduce la carga estática de forma, que se puede poner suelo radiante incluso en edificios protegidos por Patrimonio. Incluso la instalación sobre soportes problemáticos, como tarimas de madera viejas, no supone ningún obstáculo para nuestros sistemas.
Total flexibilidad en la elección del tipo de recubrimiento
BEKOTEC-THERM es apto para cualquier recubrimiento de suelo, por lo que también puede instalar su nueva calefacción por suelo radiante en combinación con parqué o vinilo. De todos modos, para obtener la máxima eficiencia a nivel energético y la máxima conductividad del calor le recomendamos el uso de cerámica o piedra natural.
Disfrutar del máximo confort, en cualquier época
Distribución uniforme del calor sin zonas frías
Las calefacciones por suelo radiante aportan un calor agradable sin corrientes de aire ni zonas frías en las estancias y, gracias a nuestro sistema completo, también puede calentar zonas del suelo en las que no hay tubos de calefacción o donde estos están muy separados. La lámina de desolidarización DITRA colocada entre el recrecido calefactado y el recubrimiento de baldosas lo hace posible. Gracias a los pequeños canales de aire de la lámina, se logra que el calor se reparta de un modo aún más uniforme. De ese modo el suelo se convierte en un gran cuerpo calorífico único, que también puede refrigerar si así se quiere.
Calefacción y refrigeración unidas en un sistema
Con BEKOTEC-THERM, los pies fríos ya no son un problema en invierno, y si las temperaturas le hacen sudar en verano, ¡simplemente cambie a modo refrigeración! Use el control de calefacción para poner el sistema en modo refrigeración y, en función de la fuente de calor, emplee una refrigeración activa o pasiva para aclimatar las estancias de forma cómoda, sin corrientes de aire y sin ruidos. De esta forma se puede bajar la temperatura de la estancia hasta en 3 ºC frente a estancias no refrigeradas, y así puede disfrutar de su suelo cerámico en todas las épocas del año.
Todas las ventajas de BEKOTEC-THERM de un vistazo
Altura de construcción reducida
Plazo de ejecución reducido
Costes de calefacción reducidos
Técnica de control moderna
Adecuado para obra nueva y reforma
Calefacción en invierno, refrigeración en verano
Así funciona BEKOTEC-THERM
El sistema BEKOTEC – El suelo radiante adecuado para cada necesidad
La base de BEKOTEC-THERM es el sistema Schlüter-BEKOTEC con las innovadoras placas de nódulos, que están disponibles en cinco alturas constructivas distintas. BEKOTEC es sinónimo de un sistema seguro para la construcción de recrecidos flotantes y recrecidos calefactados funcionalmente seguros con recubrimientos de cerámica, piedra natural y con otros materiales.
Los tubos de calefacción de gran calidad BEKOTEC-THERM-HR se fijan entre los nódulos. Después se vierte el recrecido de mortero con un espesor mínimo de 8 mm por encima de los nódulos. Dado que las tensiones sobre la estructura de nódulos de las placas de nódulos BEKOTEC se neutralizan de forma modular, no se necesitan juntas de dilatación ni de contracción en el recrecido (sólo se deben respetar las juntas estructurales).
En total, la altura constructiva hasta el borde superior del recrecido es de entre 20 mm (EN-FK) y 61 mm (EN-FI) según modelo. Gracias a su bajo espesor, el suelo radiante necesita una temperatura de impulsión muy baja de solo 27 a 32 ºC y esto ahorra costes energéticos en combinación con la moderna tecnología de calefacción. Este uso minimizado de materiales y la eliminación del tedioso proceso de precalentar el recrecido para el solado acortan enormemente el tiempo de construcción. El recubrimiento del suelo se puede colocar tan pronto como el recrecido sea transitable.
Perfectamente adaptadas a sus requisitos: las placas de nódulos BEKOTEC están disponibles en cinco variantes con distintas alturas constructivas, con aislamiento térmico y acústico a ruido de impacto e incluso en versiones autoadhesivas.
Las placas de nódulos para recrecidos BEKOTEC de un vistazo
La silenciosa con aislamiento

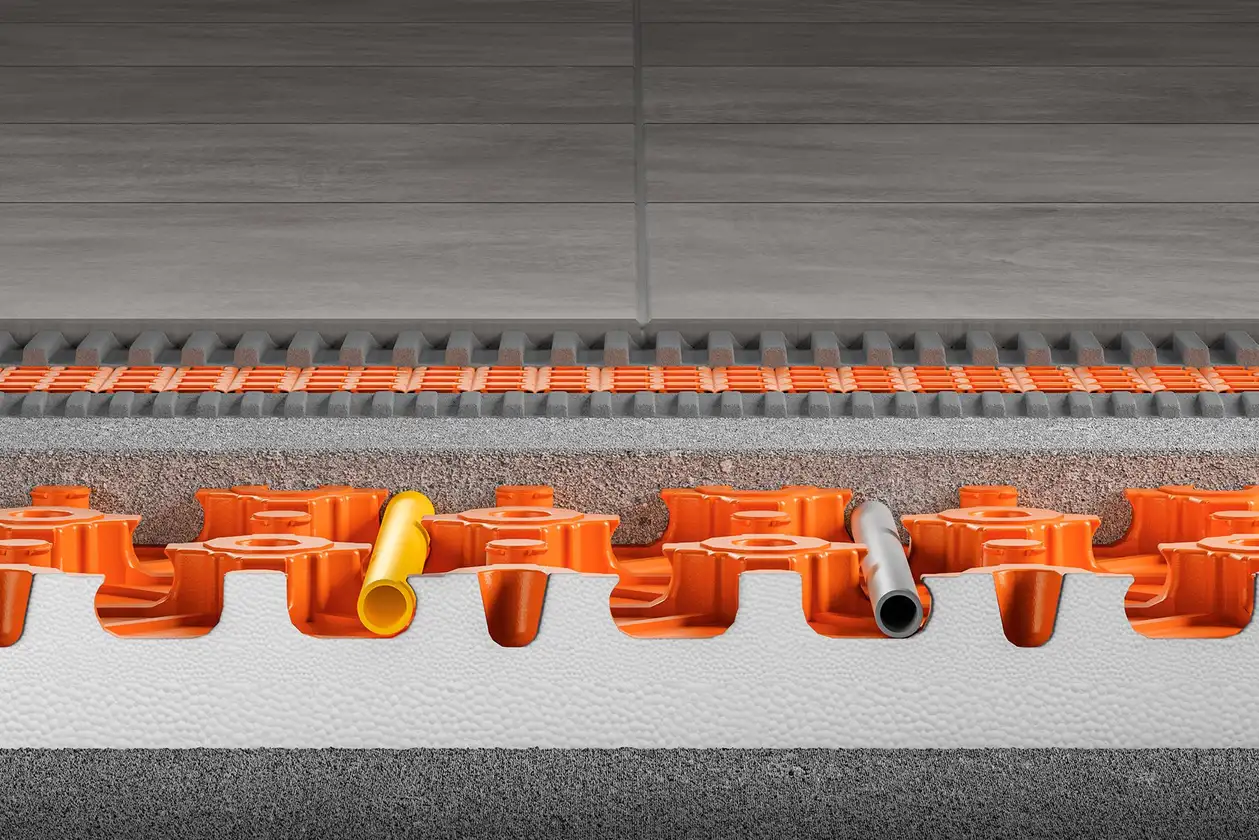

BEKOTEC-EN-FI
Con aislamiento térmico y acústico a ruido de impacto (DEO 039) y para el alojamiento de los tubos de calefacción Schlüter con 14 y 16 mm de diámetro.
- Alturas de construcción: 61–78 mm
(más la lámina de desolidarización DITRA) - Peso a partir de 58 kg/m²
- Distancia de colocación de 75 mm
- Potencia de calefacción hasta 140 W/m²
Con aislamiento térmico

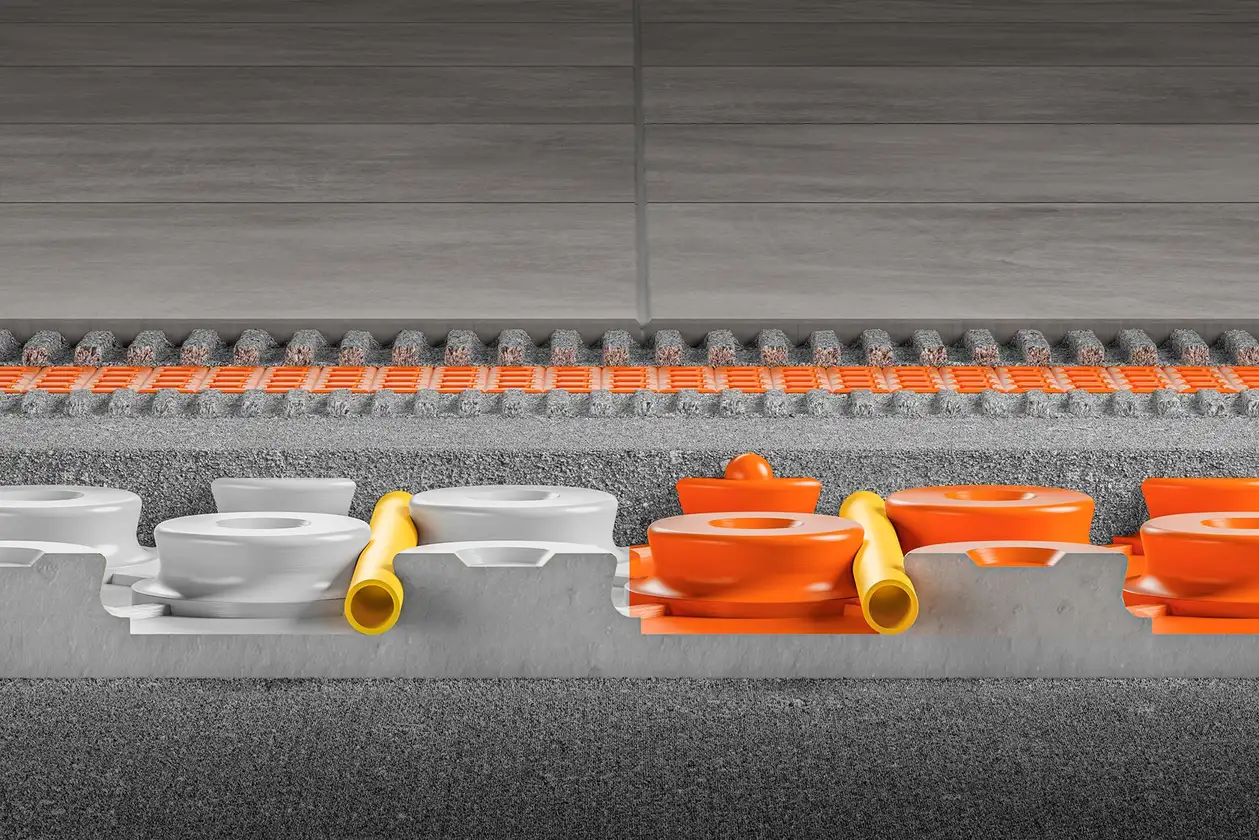

BEKOTEC-EN
Con aislamiento integrado (DEO 033) para su uso en áreas con requisitos de aislamiento térmico, p. ej. sobre forjados.
- Alturas de construcción: 52–69 mm
(más la lámina de desolidarización DITRA) - Con aislamiento térmico integrado
- Peso a partir de 57 kg/m²
- Distancia de colocación de 75 mm
- Potencia de calefacción hasta 100 W/m²
De bajo espesor
BEKOTEC-EN-F
Sistema constructivo universal para su uso con y sin aislamiento (a ruido de impacto). Sistema constructivo de bajo espesor, ideal para obra nueva y reforma.
- Alturas de construcción: 31–48 mm
(más la lámina de desolidarización DITRA) - Sin aislamiento, combinable con aislamientos adicionales
- Peso a partir de 57 kg/m²
- Distancia de colocación de 75 mm
- Potencia de calefacción hasta 100 W/m²
- Ahora también autoadhesiva (Peel & Stick)
Con aislamiento acústico

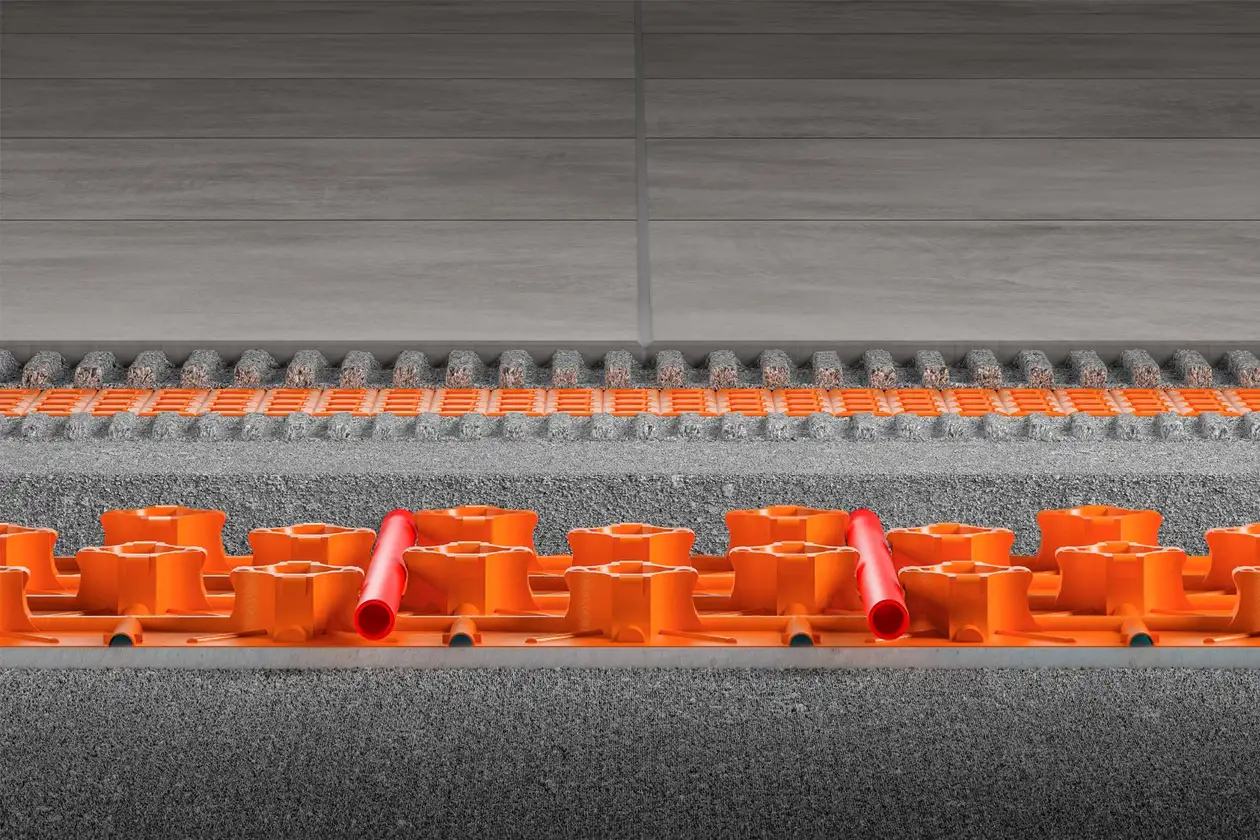

BEKOTEC-EN-FTS
Para optimizar el ruido de impacto, con nuestro sistema, puede lograr una mejora de hasta 25 dB a ruido de impacto según DIN EN ISO 10140-1.
- Alturas de construcción: 31–43 mm
(más la lámina de desolidarización DITRA) - Aislamiento acústico a ruido integrado
- Peso a partir de 52 kg/m²
- Distancia de colocación de 50 mm
- Potencia de calefacción hasta 100 W/m²
La más ligera

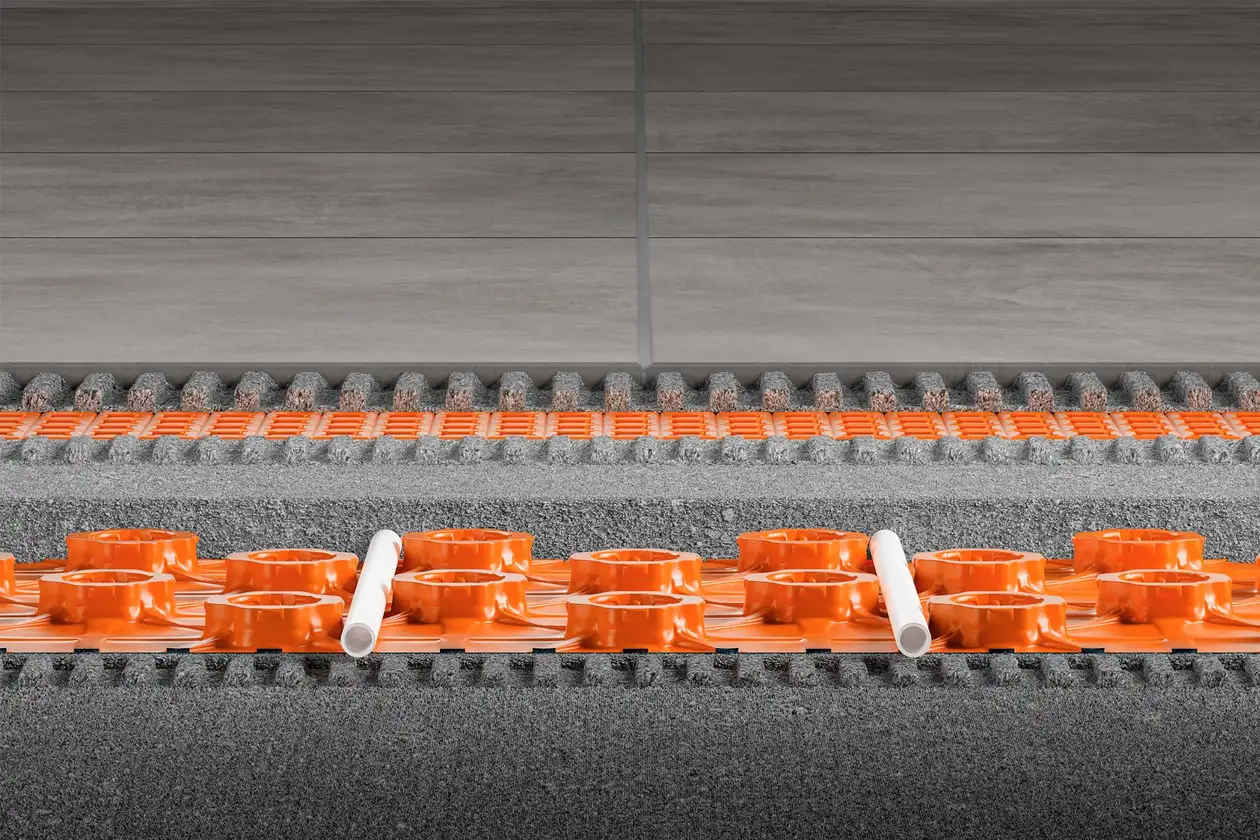

BEKOTEC-EN-FK
Puede lograr un peso muy reducido con nuestro sistema constructivo más ligero y de bajo espesor. Una reducción mayor de peso es posible, sólo se tiene poner en contacto con nosotros.
- Alturas de construcción: 20–27 mm
(más la lámina de desolidarización DITRA) - Con geotextil en el reverso
- Peso a partir de 40 kg/m²
- Distancia de colocación de 50 mm
- Potencia de calefacción hasta 100 W/m²
- Ahora también autoadhesiva (Peel & Stick)

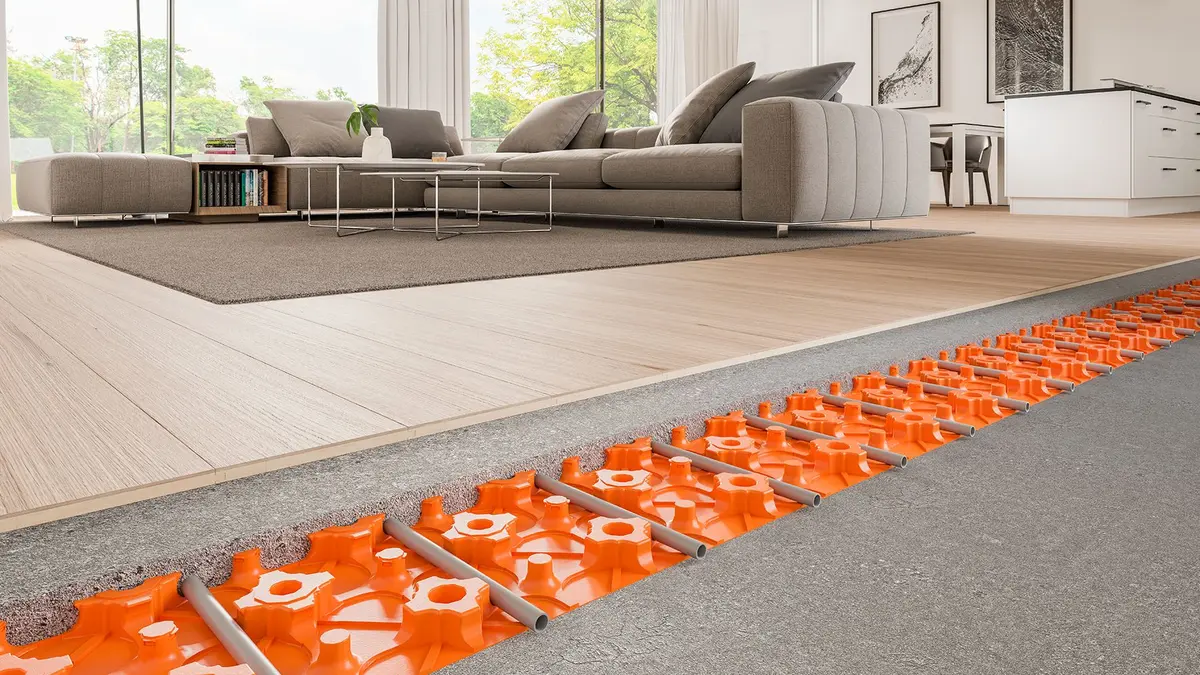

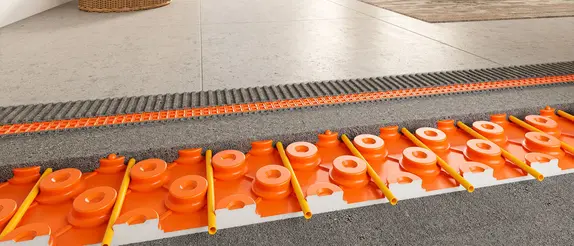

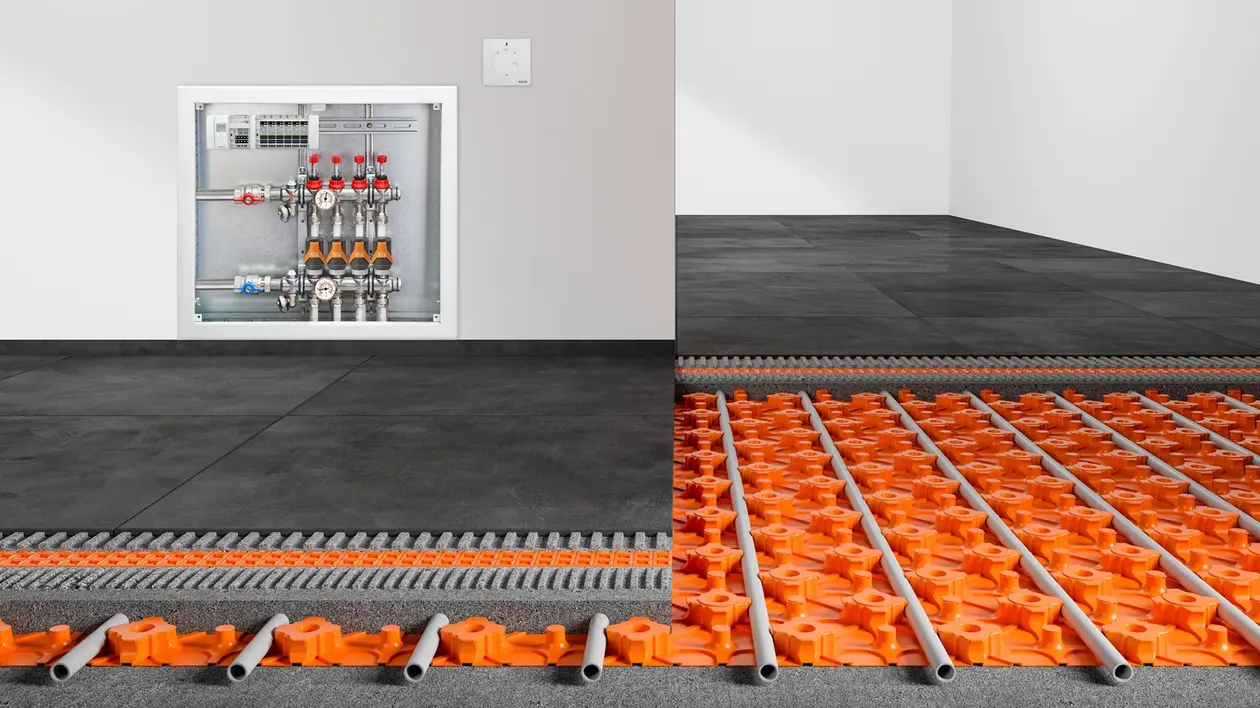

Ejemplo de construcción: el sistema constructivo con Schlüter-BEKOTEC-THERM
Tecnología innovadora de control y regulación para una mayor eficiencia
Control de la temperatura ambiente y del tiempo
La temperatura de cada habitación se puede ajustar en todo momento de forma individual con nuestro termostato de forma que en cada punto de la casa el usuario disfrute de la temperatura deseada. Además, nuestro suelo radiante hidráulico se puede programar a través de un temporizador para que se conecte y se desconecte en determinados momentos. Esto resulta muy eficiente si la vivienda está vacía durante el día.
Sistemas de autoaprendizaje
Los sistemas de autoaprendizaje analizan el comportamiento calorífico y ajustan automáticamente la configuración de la instalación. Nuestra electroválvula inteligente BEKOTEC-THERM-EAHB permite una regulación adaptativa e hidráulica muy fiable, de forma que cada circuito solo recibe la cantidad de agua caliente que necesita. De ese modo, la calefacción es aún más eficiente energéticamente y confortable.
Hogar inteligente
BEKOTEC-THERM dispone de interfaces para los sistemas Smart Home más habituales. De ese modo, puede controlar con facilidad el suelo radiante desde su teléfono móvil o tablet.
Compatible con fuentes de energías renovables
Se puede conectar a muchos equipos de calefacción

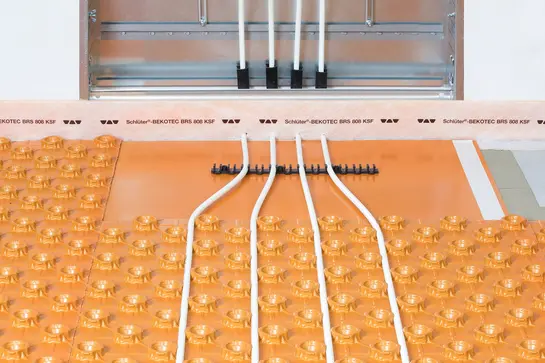

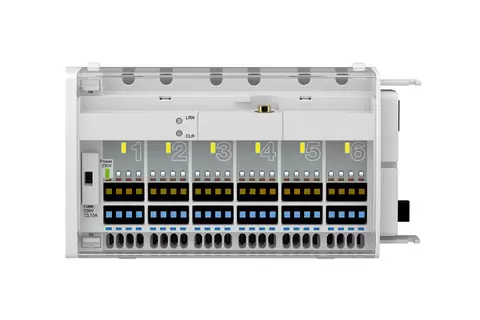

El distribuidor de circuitos BEKOTEC-THERM se puede conectar prácticamente a cualquier instalación de calefacción. Todo su potencial de ahorro energético se maximiza al combinarlo con fuentes de energía regenerativas, sobre todo de bombas de calor y placas fotovoltaicas.
Bombas de calor y Schlüter-BEKOTEC-THERM
Gracias a las bajas temperaturas de impulsión, los suelos radiantes son ideales para los generadores de calor ecológicos regenerativos o las bombas de calor. Las bajas temperaturas de impulsión de BEKOTEC-THERM hacen posible:
- La reducción de consumo eléctrico para el funcionamiento de la bomba de calor
- La mejora del rendimiento medio estacional y de esta manera un rendimiento energético mayor a lo largo del periodo completo de calefacción
- Una rápida amortización de la inversión
- Costes de funcionamiento permanentemente bajos
Energía solar y Schlüter-BEKOTEC-THERM
El rendimiento anual de una instalación de energía solar en combinación con la calefacción de un edificio aumenta con cada grado menos de temperatura de funcionamiento del sistema. Una instalación de energía solar se puede emplear más tiempo para el calentamiento de las estancias gracias a las reducidas temperaturas de impulsión de BEKOTEC-THERM en comparación con las calefacciones tradicionales. La demanda de calefacción del edificio puede estar cubierta en días soleados de invierno con una instalación de energía solar correctamente dimensionada o por lo menos soportada por ella.
Detalles técnicos de las placas de nódulos para recrecidos BEKOTEC
| Detalles técnicos del sistema | BEKOTEC-EN-FI | BEKOTEC-EN | BEKOTEC-EN-F | BEKOTEC-EN-F-PS | BEKOTEC-EN-FTS | BEKOTEC-EN-FK | BEKOTEC-EN-FK-PS |
|---|---|---|---|---|---|---|---|
| Altura del sistema (incl. DITRA) | 66–83 | 57–74 | 36–53 | 36–53 | 36–48 | 25–32 | 25–32 |
| Altura de la placa de nódulos en mm | 53 | 44 | 23 | 23 | 18 + 5 | 12 | 12 |
| Espesor del recrecido en mm | 8–25 | 8–25 | 8–25 | 8–25 | 8–20 | 8–15 | 8–15 |
| Diámetro del tubo en mm | 14 / 16 | 16 | 14 | 14 / 16 | 12 | 10 | 10 |
| Distancias de colocación en mm | 75–300 | 75–300 | 75–300 | 75–300 | 50–300 | 50–300 | 50–300 |
| Cantidad de tubo en m/m² | 13,33–3,33 | 13,33–3,33 | 13,33–3,33 | 13,33–3,33 | 20–3,33 | 20–3,33 | 20–3,33 |
| Capacidad máx. de calentamiento en W/m² (RT 20 °C / VT 40 °C) |
130–40 / 140–40 | 140–40 | 130–40 | 130–40 / 140–40 | 145–30 | 145–30 | 145–30 |
| Peso superficie mín. en kg/m² | 58 | 57 | 57 | 57 | 52 | 40 | 40 |
| Volumen mín. del recrecido en l/m² | 28,5 | 28,5 | 28,5 | 28,5 | 26 | 20 | 20 |
| Capacidad de carga máx. en kN/m² | hasta 5 | hasta 5 | hasta 5 | hasta 5 | hasta 5 | hasta 5 | hasta 5 |
