Schlüter-TROBA
La duradera lámina de drenaje superficial se coloca entre la impermeabilización y el lecho de gravilla, donde crea canales de drenaje curvos a través de los cuales el agua de infiltración se puede drenar de forma fiable.
Colocación flotante de baldosas en terrazas
Colocación suelta sin adhesivo: el sistema Schlüter-TROBA proporciona a las baldosas de exterior una sujeción segura y garantiza un drenaje fiable.

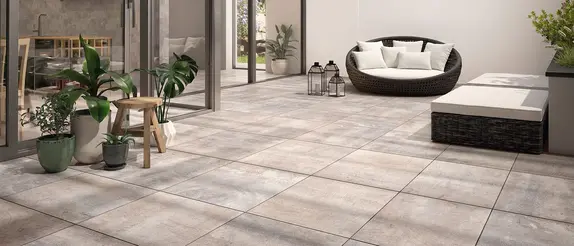

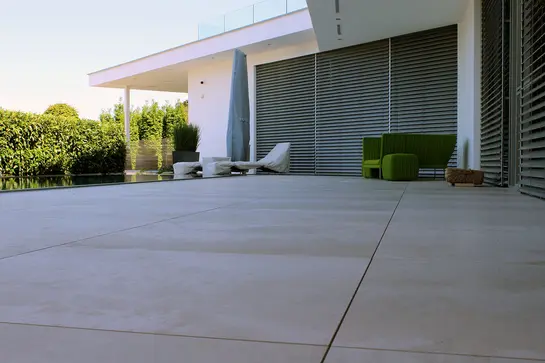

Atractivas terrazas con juntas abiertas
Sin mortero, sin adhesivo, sin lechada. Cuando las baldosas de la terraza se colocan sueltas o flotantes, descansan sobre un lecho de gravilla u otra base adecuada, como pedestales o anillos de mortero. Este tipo de instalación tiene muchas ventajas debido a su diseño y se realiza sin esfuerzo con nuestro sistema Schlüter-TROBA.
Las soluciones completas de la gama Schlüter-TROBA ofrecen productos innovadores para todas aquellas personas que se dediquen profesionalmente a la colocación de recubrimientos dentro de la construcción de jardines y paisajes.
Los componentes de la serie TROBA-LEVEL se pueden combinar entre sí de distintas formas y nivelar pendientes de hasta el 10 % con precisión milimétrica.

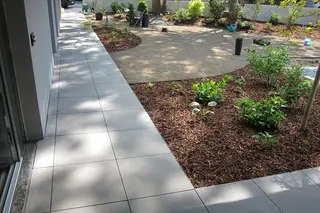

Un sistema para la solución óptima de los bordes. Las losas sueltas se combinaron con la regleta de tope de grava TROBA-LINE-TLK-E en el borde de este lecho de grava.
¿Qué es la colocación suelta?
La colocación suelta o flotante no requiere una unión fija entre el recubrimiento y el soporte, sino que, en función del diseño, las baldosas de la terraza se colocan sueltas, ya sea solamente en las esquinas o en toda la superficie sobre una base adecuada. Este tipo de instalación es ideal si se requiere cerámica o piedra natural para exteriores en balcones, terrazas o cubiertas. El resultado es un recubrimiento con juntas abiertas que permite el desmontaje del mismo en cualquier momento. El agua de lluvia fluye a través de las juntas abiertas hacia la capa de impermeabilización y se drena desde allí mediante un sistema de drenaje superficial con pendiente. La preparación profesional del soporte con respecto a la impermeabilización y el drenaje es crucial.
Dependiendo de la situación del soporte, existen tres soluciones posibles para la colocación de un pavimento flotante:
Colocación en lecho de gravilla
En este tipo de construcción, las baldosas descansan directamente sobre una capa de material de relleno compactado con una pendiente del 2 %.
Colocación sobre anillos de mortero
Con este sistema constructivo, los anillos de mortero o de encofrado funcionan como soportes de apoyo para la colocación situándose en las intersecciones de las juntas y, en caso necesario, en el centro de las baldosas.
Colocación sobre plots
En esta variante, las baldosas de la terraza descansan sobre pedestales o plots de altura regulable fabricados con un plástico especial y muy duradero.
Las ventajas de la colocación suelta
Fácil instalación
Reducido o sin ningún tiempo de secado
El recubrimiento se puede retirar en cualquier momento
Excelente permeabilidad al agua
Aireación permanente
Protección contra heladas

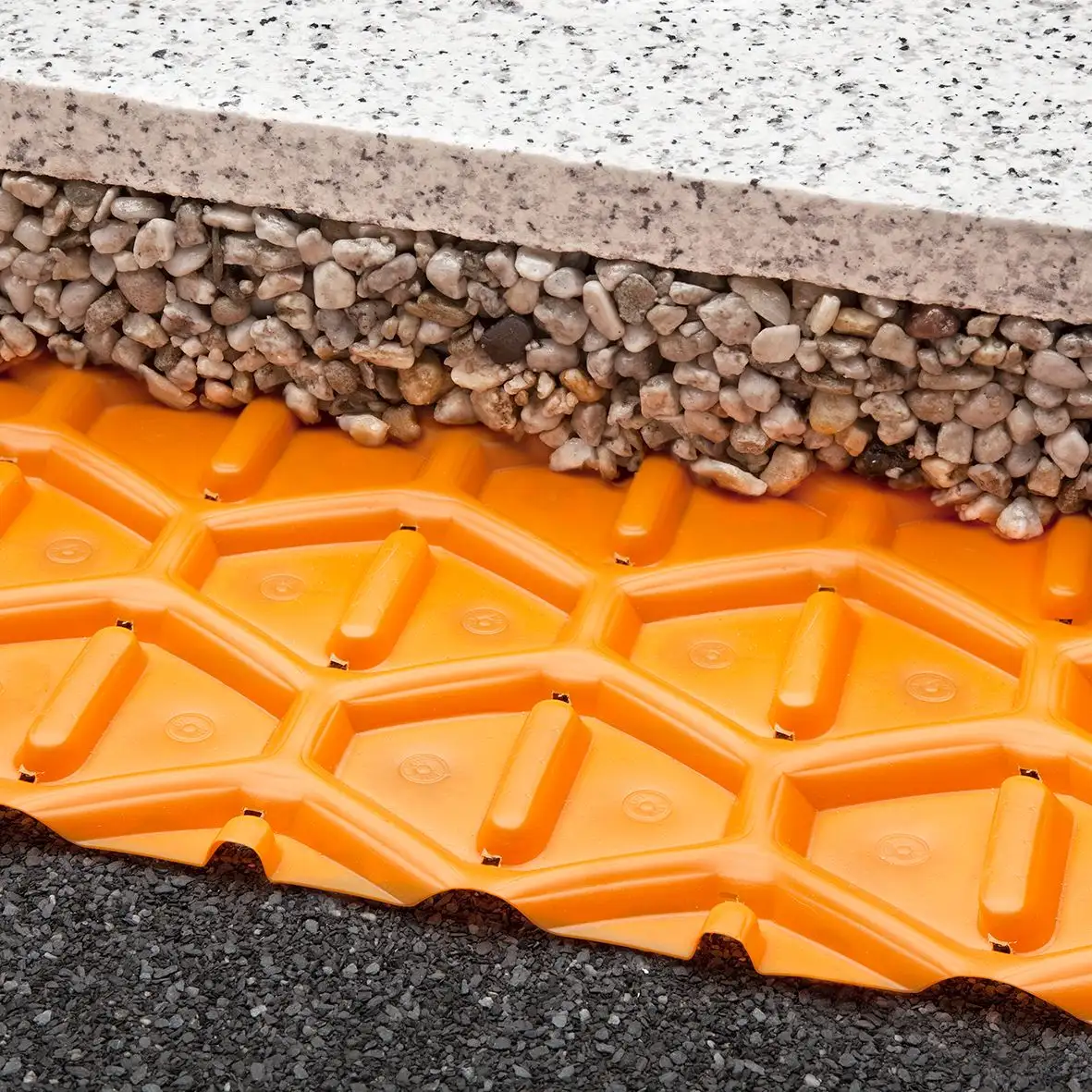

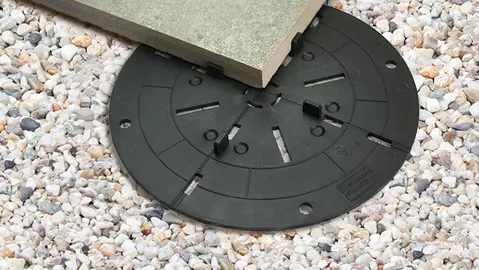

Colocación en lecho de gravilla
Con la colocación suelta en un lecho de gravilla, las baldosas de terraza se colocan directamente sobre una capa hecha con un lecho de gravilla fina. La subestructura suele consistir en una capa base compactada con una pendiente suficiente. La capa base debe tener capacidad de drenaje y ser lo suficientemente gruesa como para proteger el recubrimiento de los daños causados por las heladas.

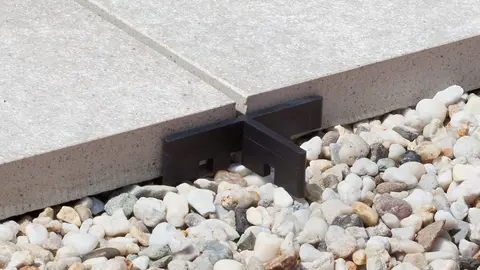

Este tipo de instalación es relativamente fácil y económica y se utiliza a menudo para la construcción de terrazas y caminos en el ámbito privado. Puesto que las baldosas descansan sobre el lecho de gravilla sin una unión firme al soporte, es especialmente adecuado para recubrimientos más pesados, como los de piedra natural, que garantizan la estabilidad necesaria debido al elevado peso del mismo recubrimiento. Para evitar que el recubrimiento se desplace horizontalmente, se recomienda el uso de crucetas como Schlüter-TROBA-ZFK.
Si se cubre un balcón o una cubierta de este modo, la estructura de soporte debe protegerse contra la entrada de agua mediante una impermeabilización conforme a la normativa aplicable a cada país. A continuación, Schlüter-TROBA se instala entre la impermeabilización y la capa hecha con el lecho de gravilla, que sirve como capa protectora y separadora. Esta capa protege la impermeabilización de daños mecánicos y, al mismo tiempo, garantiza la evacuación rápida y segura del agua de infiltración para que no se forme "hormigón de hielo" en caso de heladas.

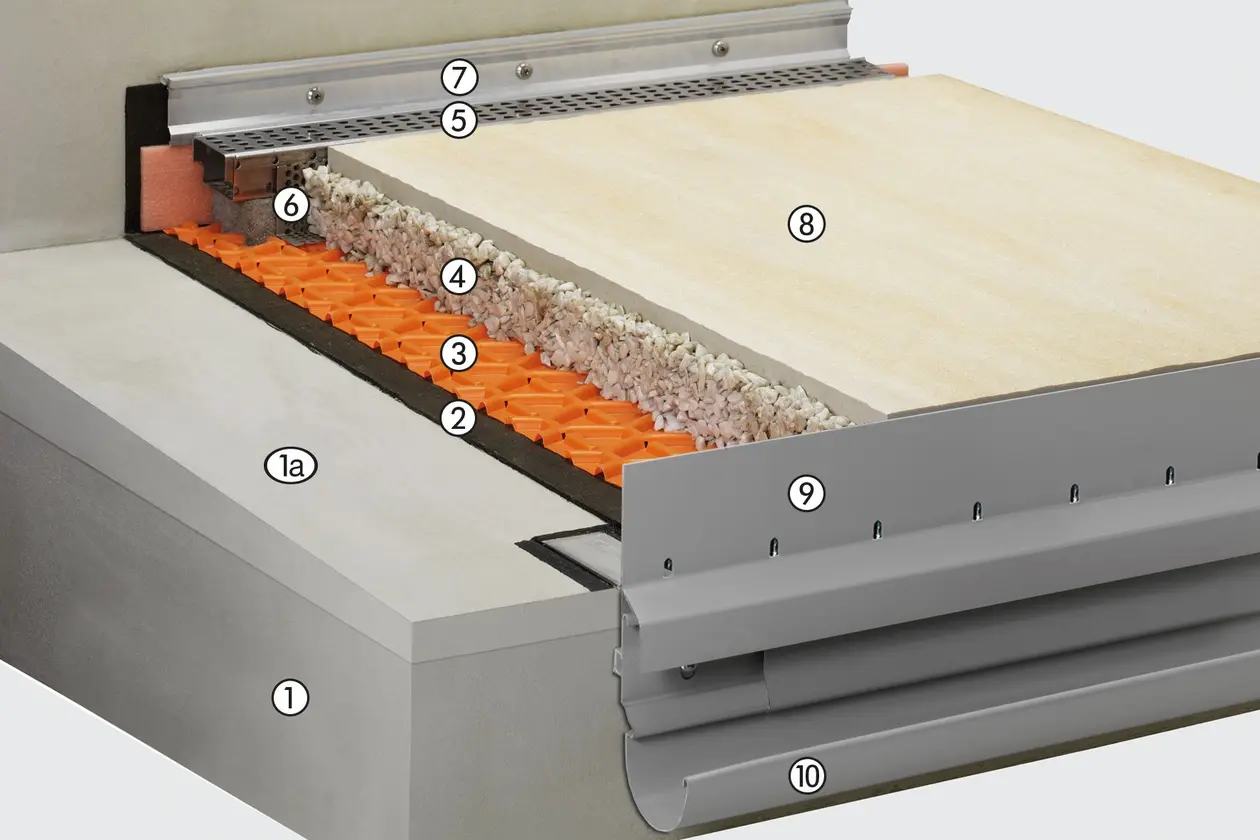

Ejemplo de construcción: colocación suelta sobre Schlüter-TROBA
1.
Sobre la losa de hormigón en voladizo (1), se aplica un recrecido (1a) con una pendiente del 1,5 - 2 % para el drenaje.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Nuestros productos para la colocación en lecho de gravilla
Colocación sobre anillos de mortero
Con este tipo de instalación, las baldosas autoportantes de gran formato se fijan con mortero en las intersecciones de las juntas y, en función de la carga, también en el centro de las baldosas.

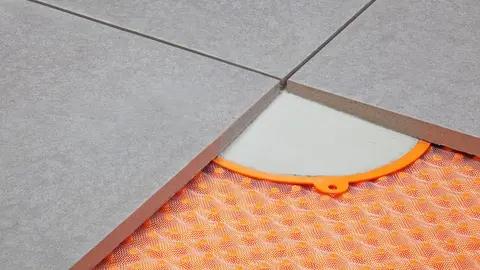

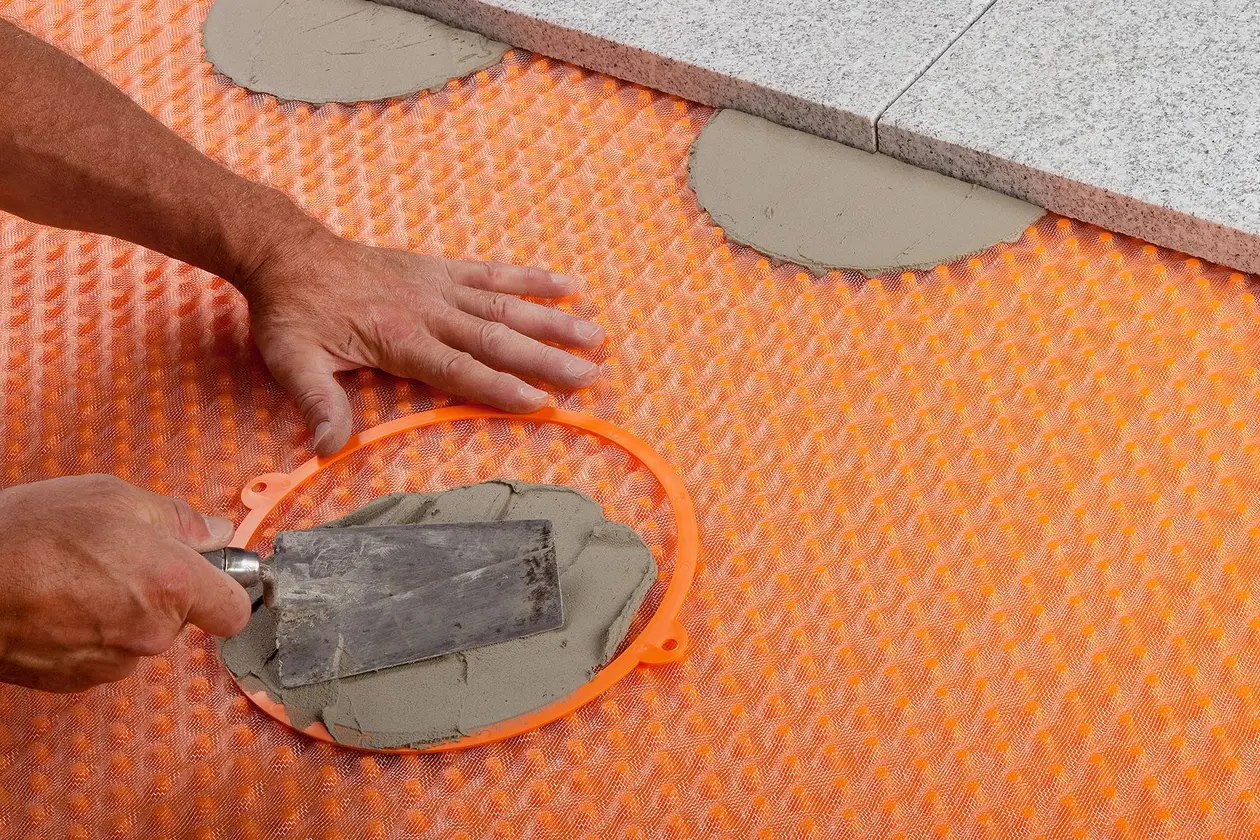

En las construcciones bajo espesor, los anillos de encofrado como Schlüter-TROBA-STELZ-DR funcionan como soportes de apoyo para la colocación. Además, se sitúan en las intersecciones de las juntas y se rellenan con mortero de capa fina. Para ello, el mortero de capa fina debe rebasar ligeramente el borde para que las baldosas se puedan encajar y nivelar a la altura adecuada. Como alternativa, los anillos de encofrado se pueden utilizar simplemente como plantilla de fijación para el mortero de capa fina y reutilizarse después.

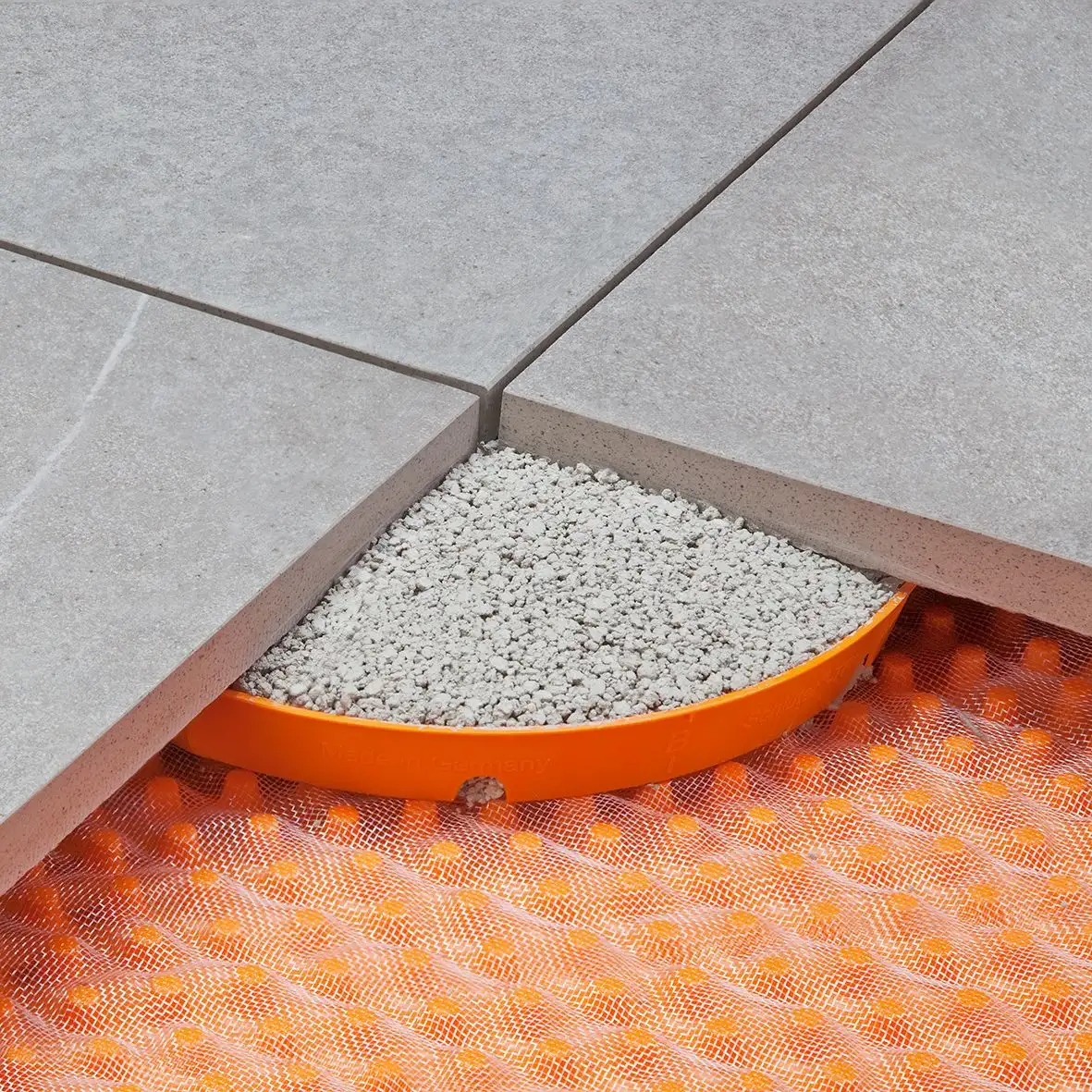

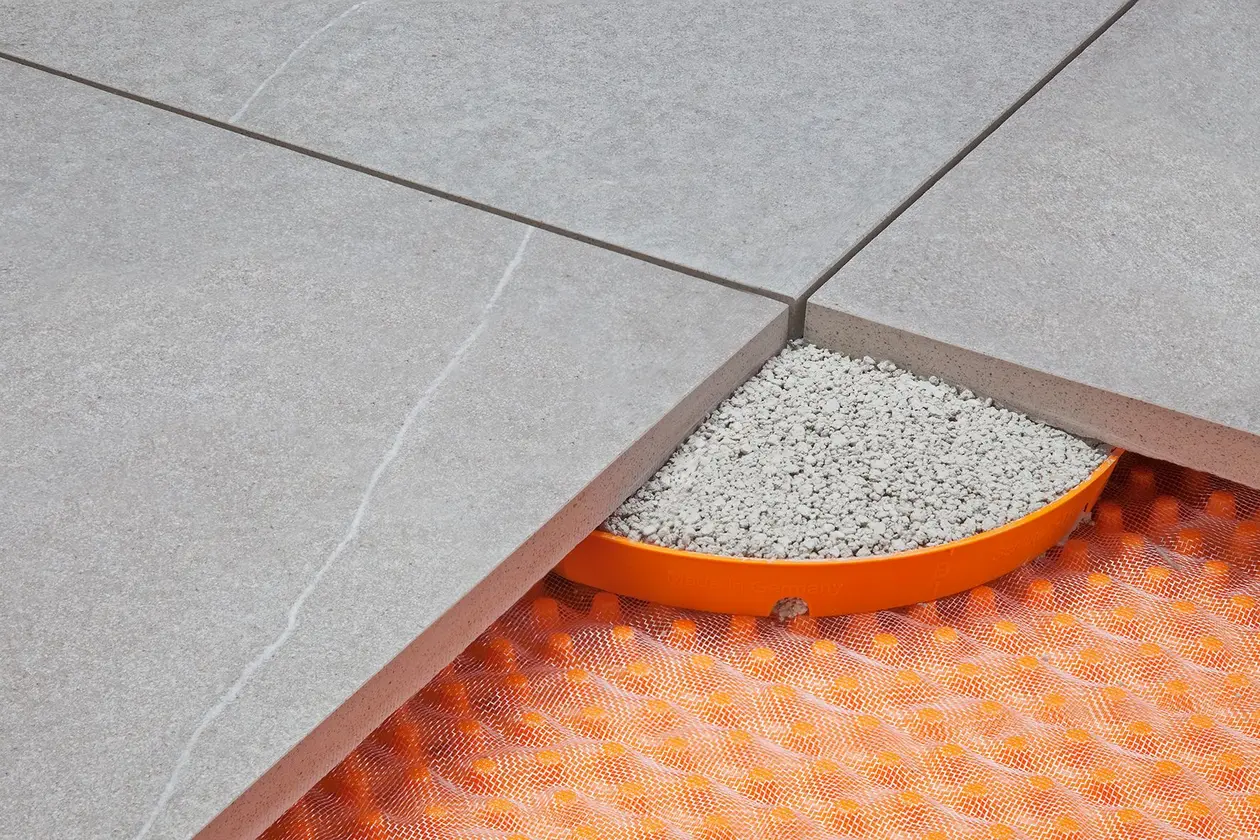

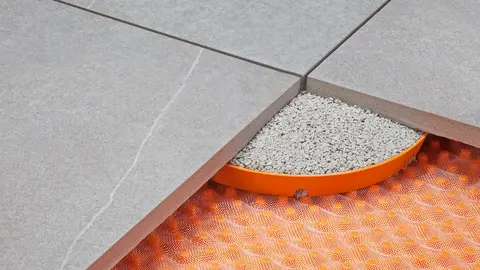

Para alturas de instalación mayores, se pueden rellenar anillos de mortero como Schlüter-TROBA-STELZ-MR con mortero fresco para asentar bien el recubrimiento. El mortero monogranular es el más adecuado en este caso y debe rebasar el borde en unos 5 mm para que las baldosas puedan encajarse y nivelarse a la altura adecuada. Los anillos de plástico de 25 mm de altura se pueden insertar telescópicamente entre sí, de modo que permiten el ajuste de altura del recubrimiento sin problemas, independientemente de la pendiente del soporte.
El recubrimiento acabado drena el agua a través de las juntas abiertas de las baldosas hacia la capa de drenaje situada sobre el soporte base. De este modo, el agua se canaliza hasta el sistema de drenaje sin presión, en función de la pendiente. Los sistemas de drenaje superficial como Schlüter-TROBA-PLUS y TROBA-PLUS-G canalizan el agua de infiltración y, al mismo tiempo, proporcionan un colchón de aire que actúa como aislamiento térmico y aislamiento acústico a ruido de impacto y protege la impermeabilización situada por debajo de la capa de drenaje.
Nuestros productos para la colocación con anillos de mortero
Más información sobre colocación suelta

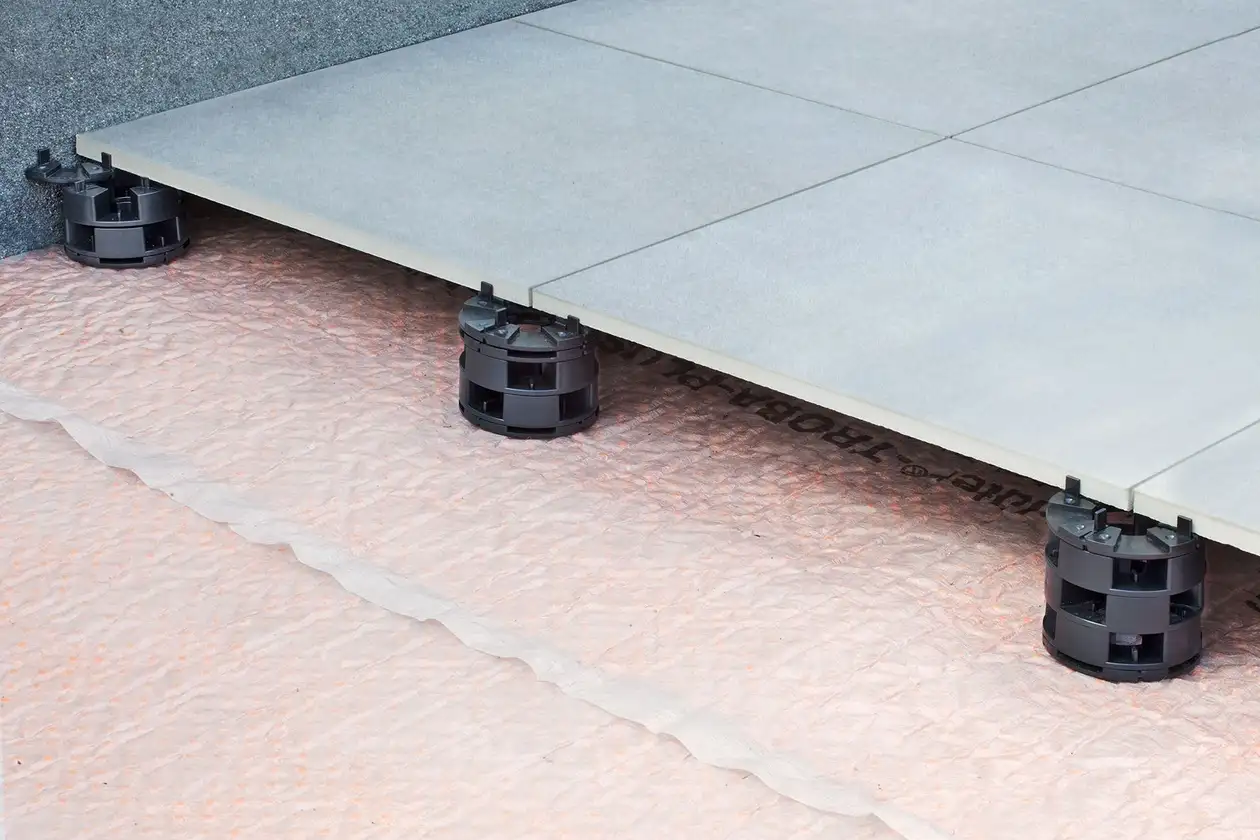

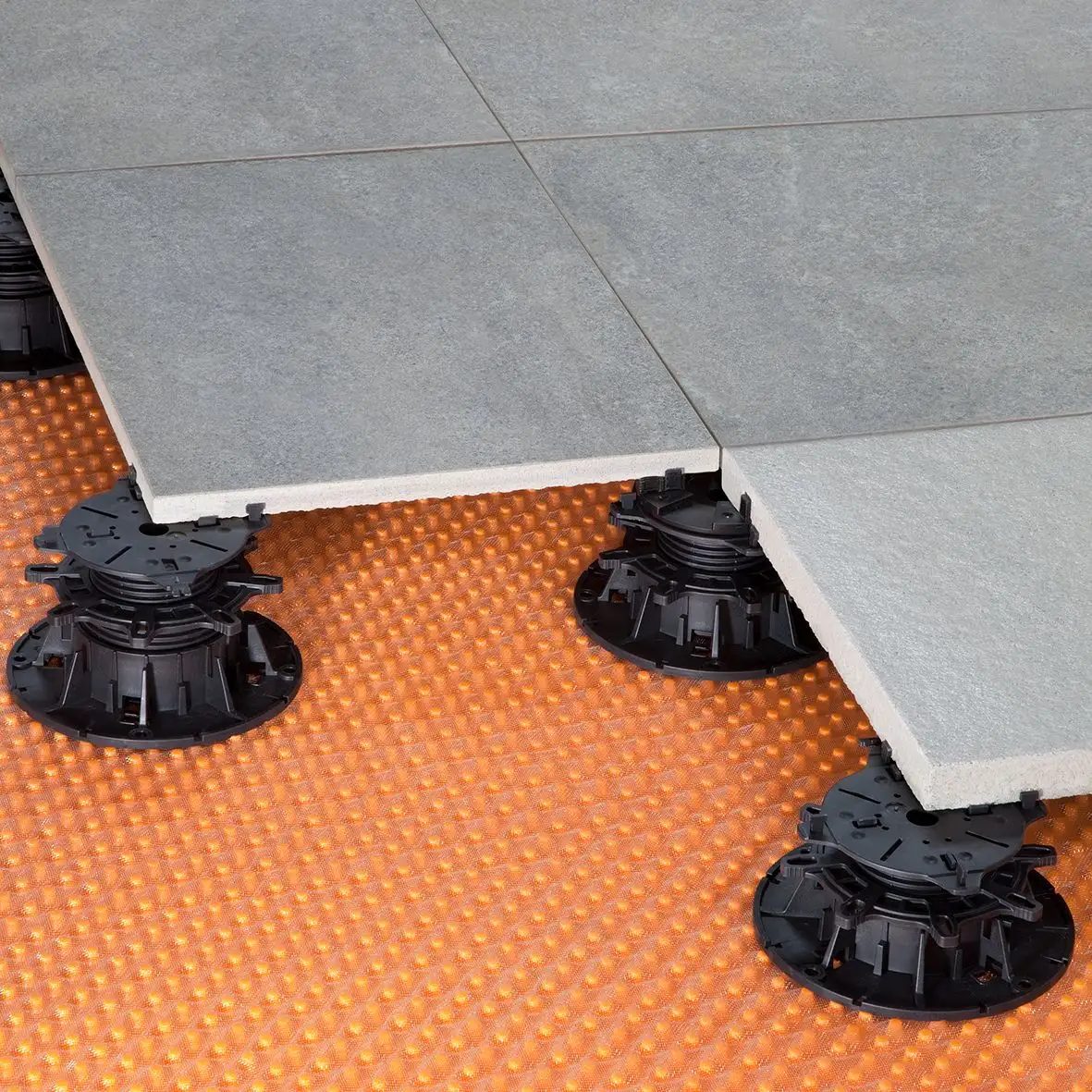

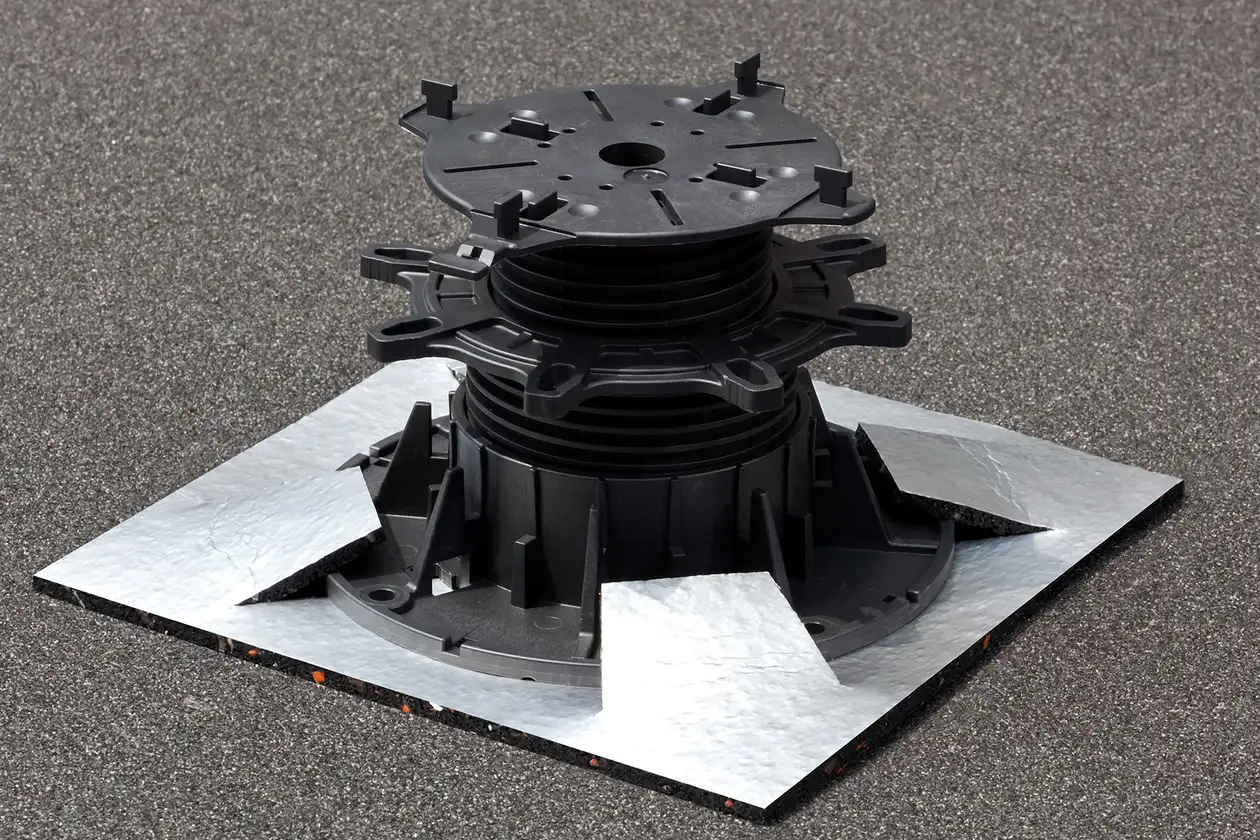

Colocación sobre plots

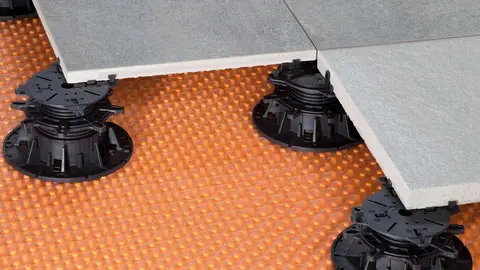

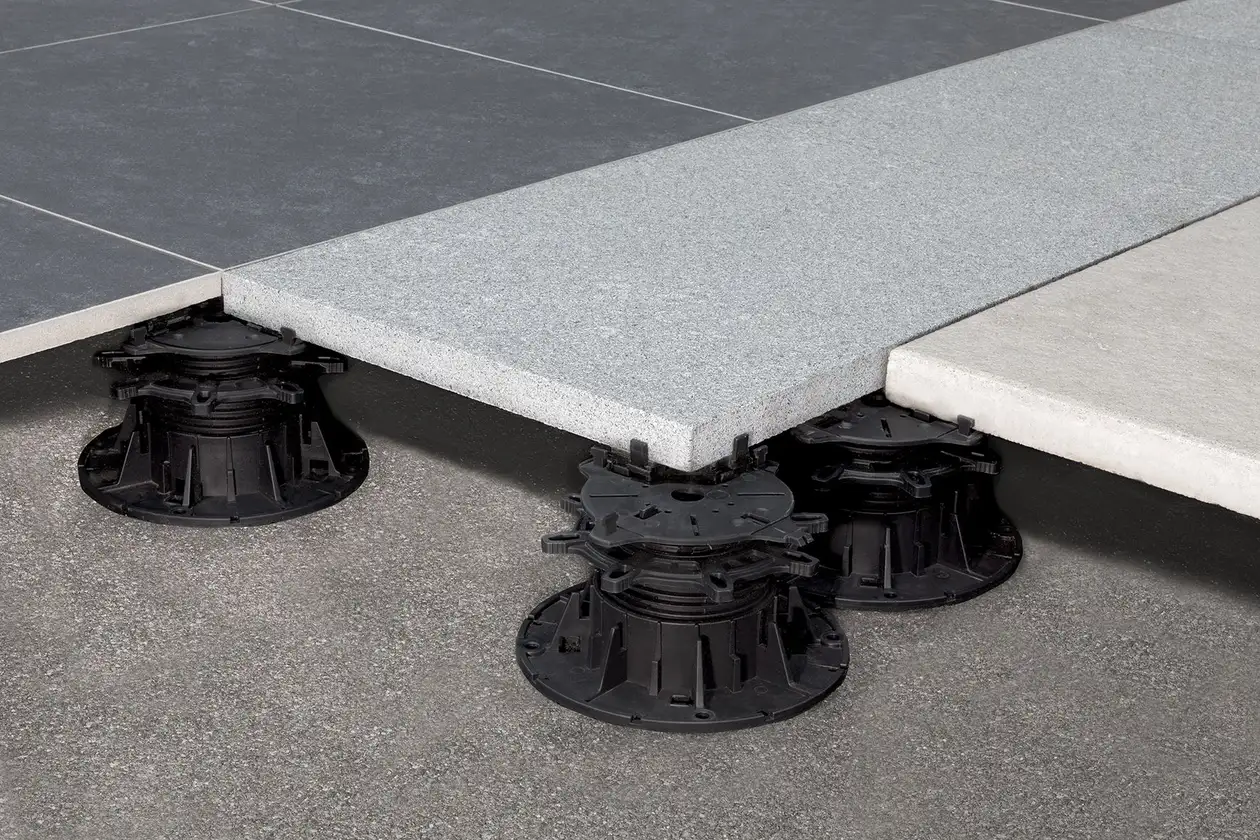

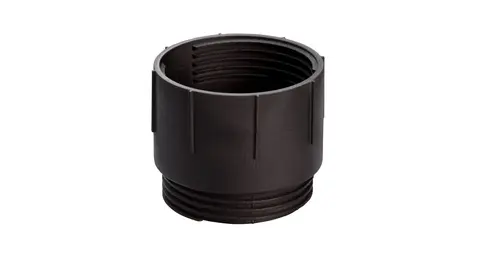

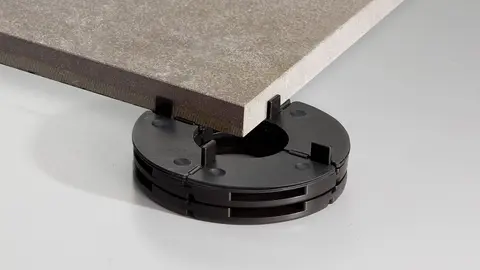

En este tipo de instalación, las losas descansan sobre pedestales apilables de altura regulable, y los sistemas de construcción suelen constar de varios elementos combinables. Los componentes premontados de Schlüter-TROBA-LEVEL también se pueden combinar de forma variable y permiten alturas de montaje desde 3 mm a más de 1 metro. Esto significa que se puede nivelar de forma fiable casi cualquier pendiente del 0 % al 10 %; una ventaja insuperable si el soporte no está nivelado. Para ello, todos los elementos se insertan o se enroscan a la altura deseada sin herramientas especiales.
El pavimento terminado drena a través de las juntas abiertas en combinación con un sistema de impermeabilización apropiado ejecutado sobre el soporte de la terraza. Este tipo de instalación garantiza que el suelo esté constantemente ventilado, lo que evita, entre otras cosas, que se produzcan daños por heladas. Máxima sostenibilidad. En caso de reparaciones o reformas, las baldosas de la terraza se pueden retirar fácilmente en cualquier momento para reutilizar los componentes del sistema.
Ocho razones de peso para utilizar Schlüter-TROBA-LEVEL

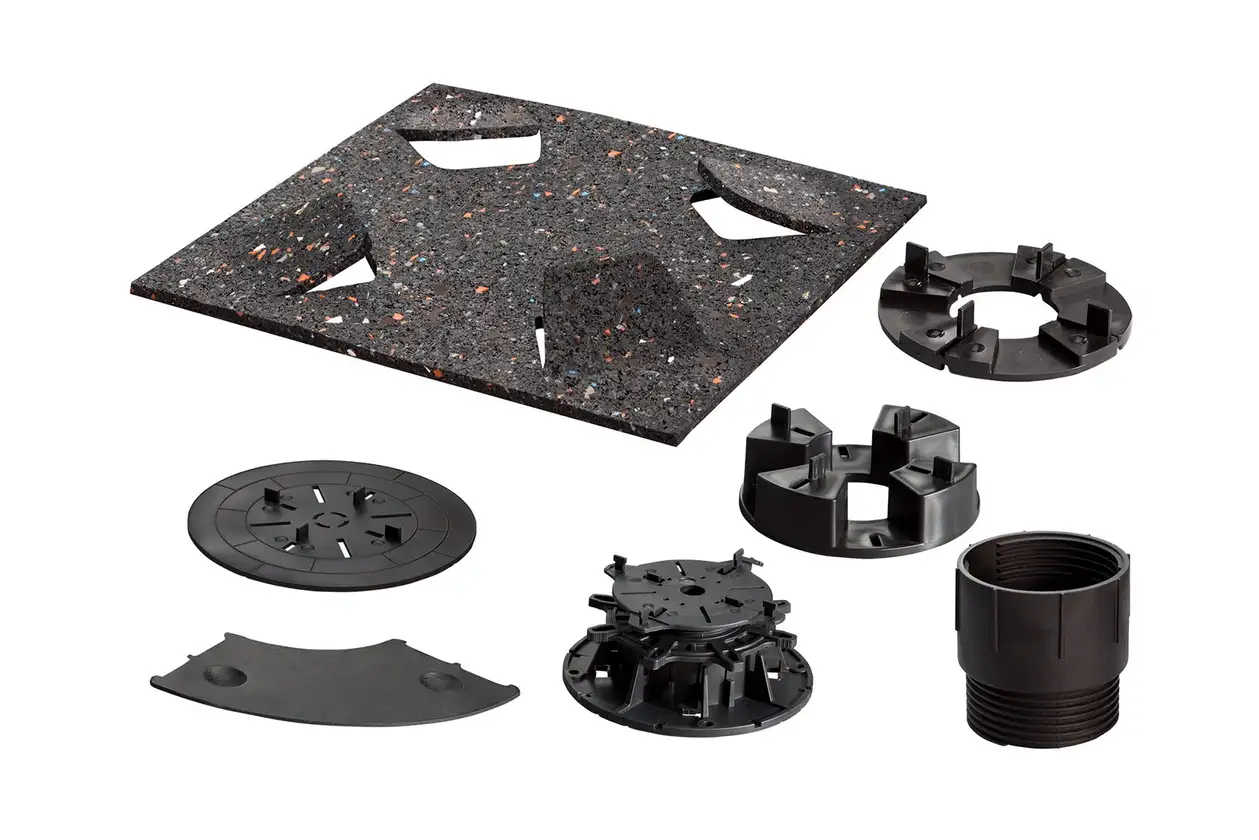

Amplia gama de productos
Con los siete componentes combinables, ajustables en altura o apilables de Schlüter-TROBA-LEVEL, es posible resolver prácticamente cualquier situación de pendiente y de obra. Esto no solo facilita la manipulación y la planificación, sino que también ahorra un valioso tiempo y espacio de almacenamiento.
Óptimo drenaje, aireación constante
La colocación suelta con juntas abiertas de 3 mm garantiza un rápido drenaje del agua superficial para su posterior evacuación a través del soporte. La aireación constante evita daños por heladas y permite acceder rápidamente a los componentes del sistema constructivo en caso necesario.

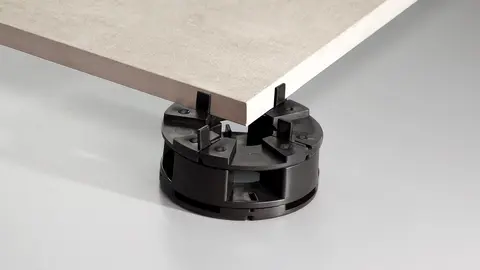

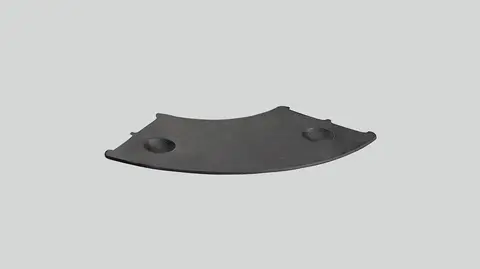

Nivelación de distintos espesores de baldosa
Al colocar juntos diferentes materiales, p. ej., cerámica y piedra natural, nos encontramos con la dificultad de realizar una transición entre dos materiales con diferentes espesores, que necesitan ser nivelados. Gracias a sus pedestales y piezas de nivelación, TROBA-LEVEL es la solución ideal.

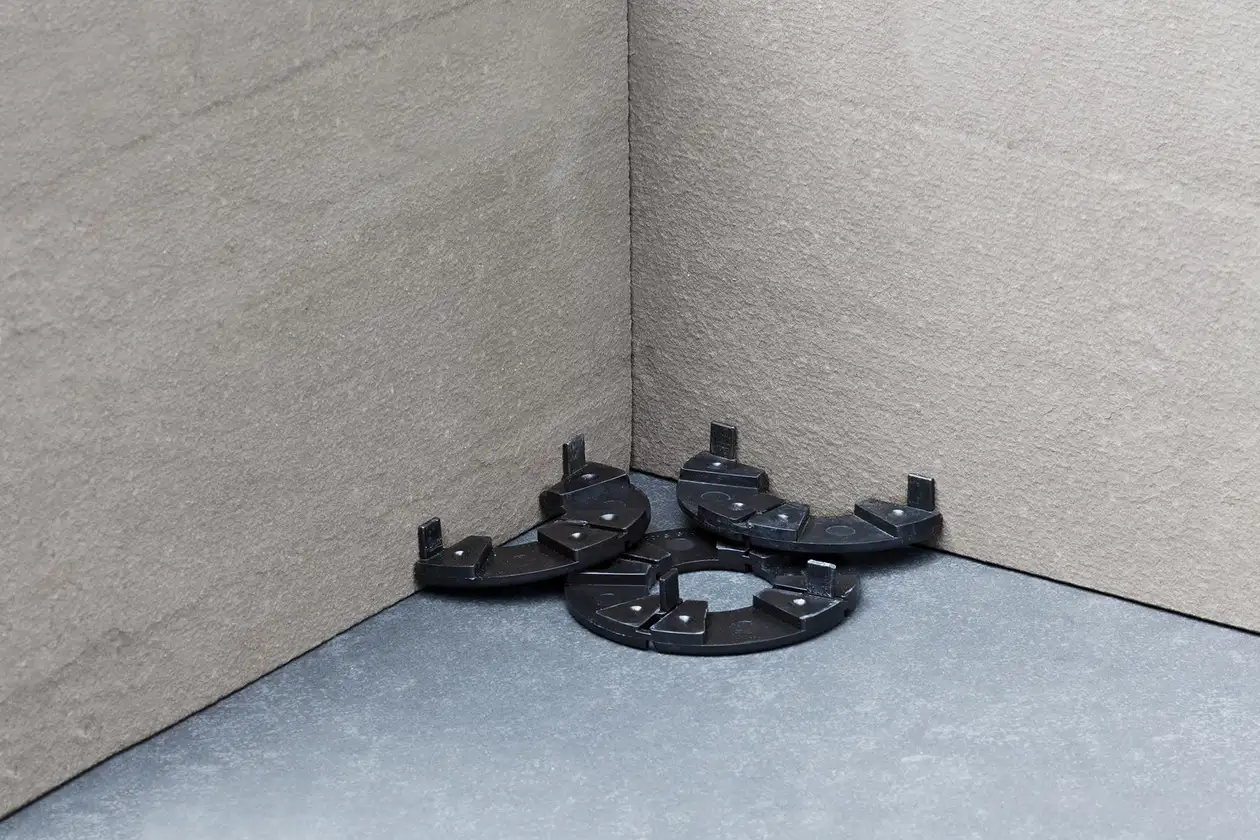

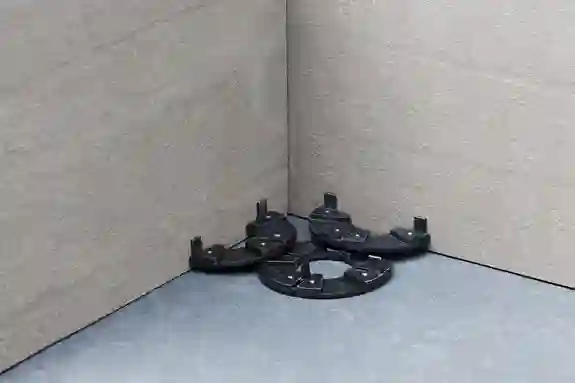

Ejecución perfecta de esquinas y zonas perimetrales
TROBA-LEVEL está preparado para el uso en perímetros y esquinas. Para una aplicación a ras, los elementos se pueden cortar a medida fácilmente; las ranuras del material facilitan un ajuste preciso. El uso en el sistema a través de la inserción y del roscado hace que permanezca completamente intacto.

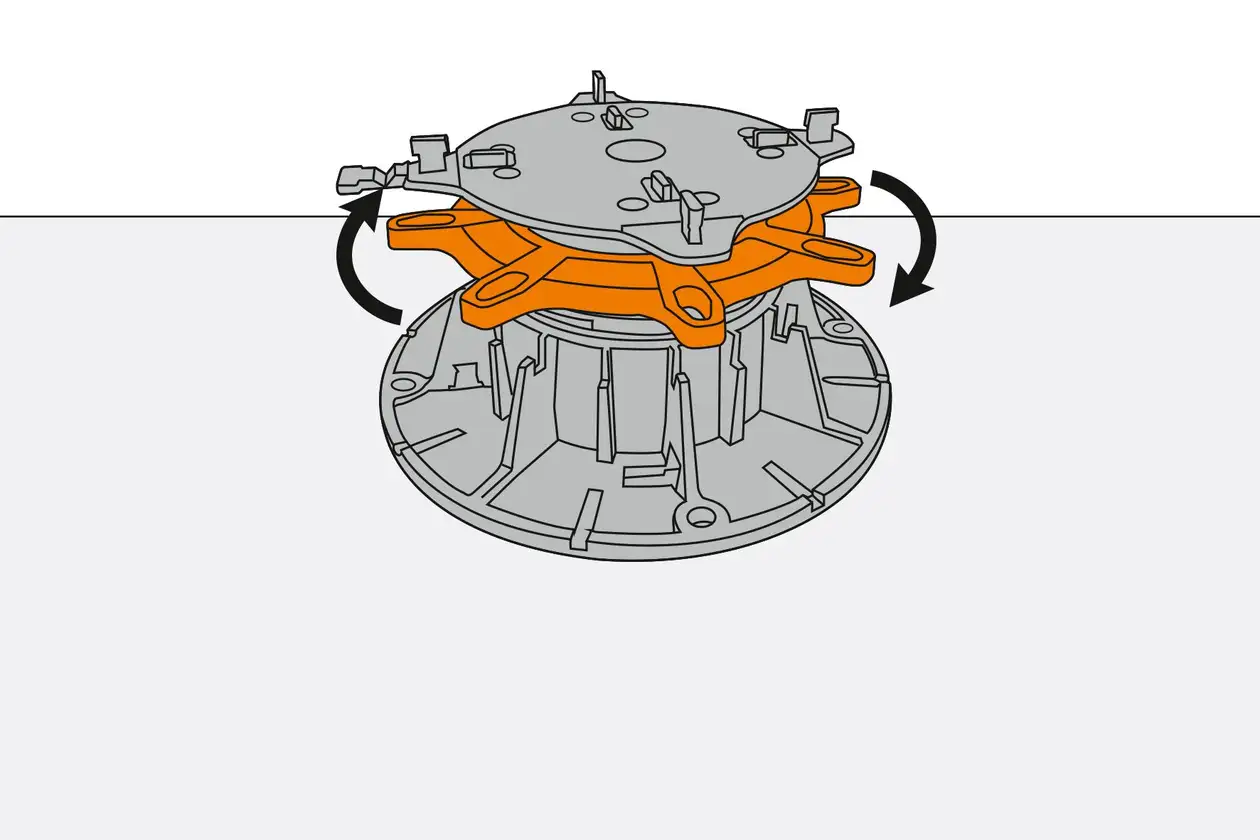

Sin torsión ni desenroscado
Montaje en un abrir y cerrar de ojos. Todos los elementos de TROBA-LEVEL se insertan o se enroscan a la altura deseada sin herramientas especiales. Al ajustar la altura, un sistema antibloqueo evita el desenroscado. Al mismo tiempo, los seguros evitan los cambios no deseados causados por las vibraciones o el peso.

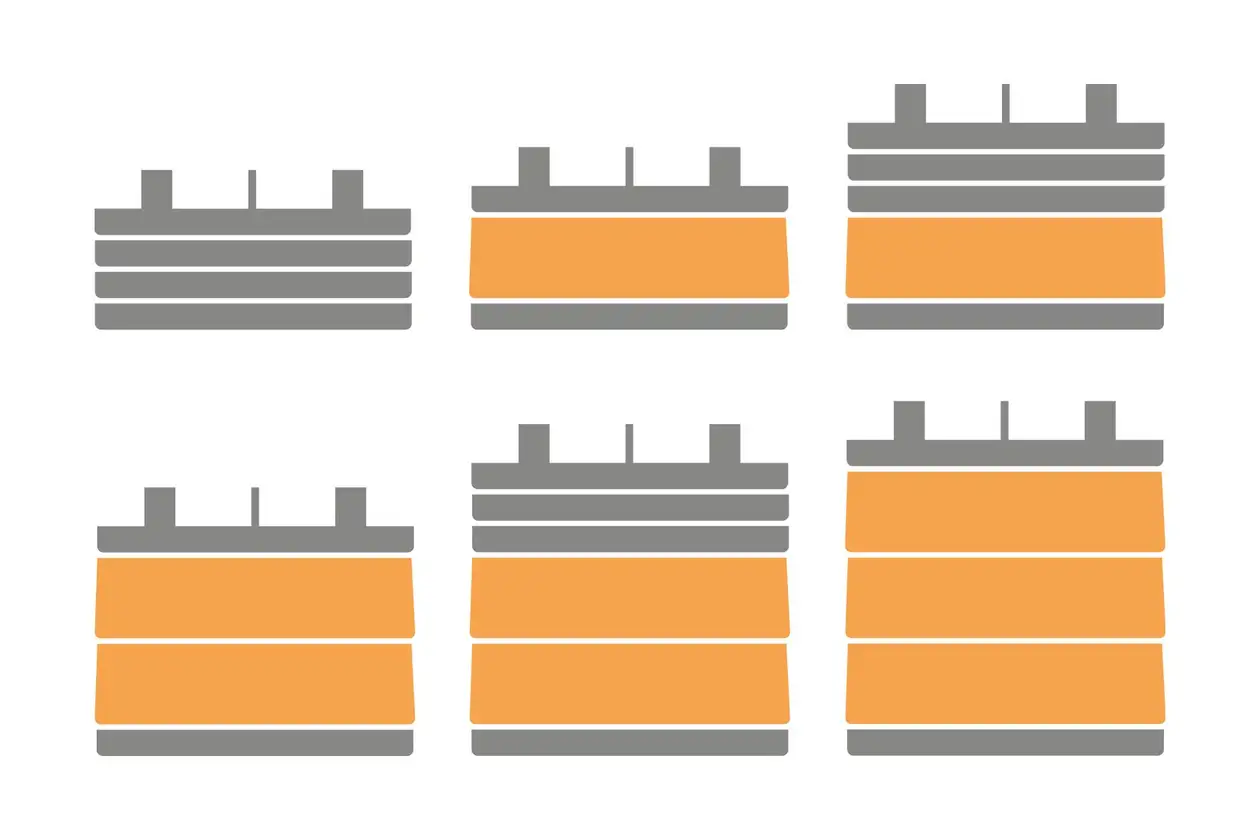

Gran flexibilidad gracias a la combinación de productos
Schlüter-TROBA-LEVEL se ha diseñado desde el principio para el uso en una gran variedad de combinaciones, lo que facilita la planificación y garantiza la máxima flexibilidad de instalación. El sistema permite reaccionar fácilmente ante condiciones desconocidas o cambiantes in situ sin necesidad de grandes capacidades de almacenamiento.

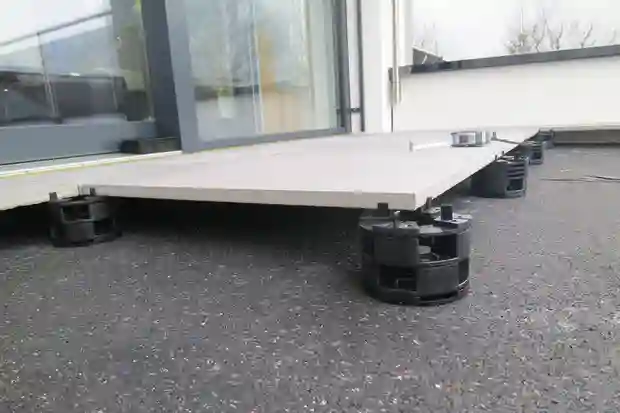

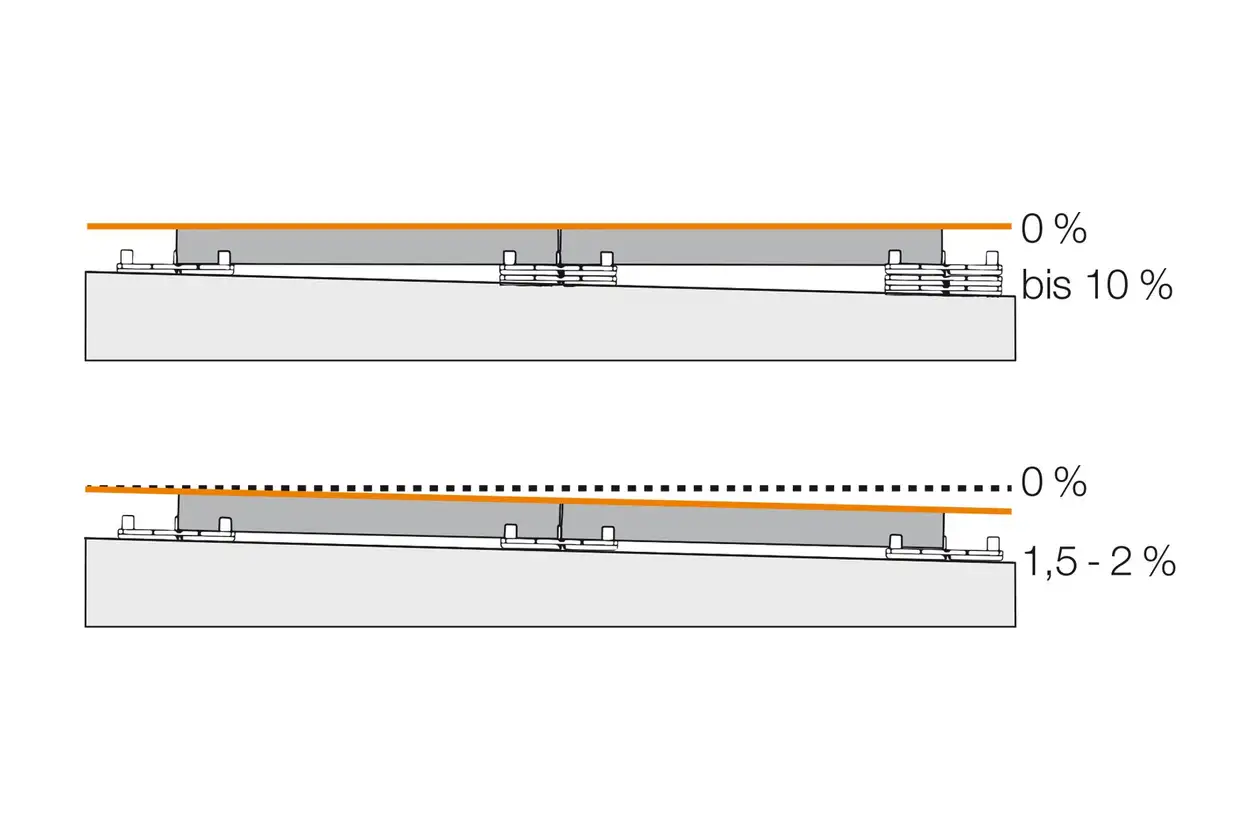

Para todas las situaciones de pendientes hasta 10 %
Tanto si desea nivelar una pendiente, reducirla o cubrirla con baldosas, la combinación flexible de TROBA-LEVEL ofrece soluciones para todas las situaciones de pendientes de hasta el 10 %. Incluso las vibraciones o el «balanceo» provocados por la pendiente, el desnivel del terreno o las irregularidades de las baldosas no son un problema con TROBA-LEVEL, ya que permite nivelar cada esquina al milímetro.
Alta capacidad de carga y reutilizable

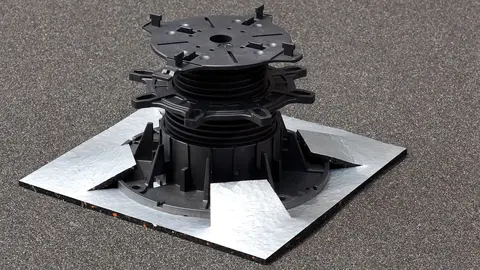

Todos los componentes están fabricados con un plástico especial que tiene un efecto de aislamiento acústico y resiste el viento y la intemperie, así como los desplazamientos horizontales y las cargas de peso. Los discos de distribución de cargas y los acolchados de protección protegen el soporte de daños. Los duraderos productos pueden desmontarse fácilmente y reutilizarse en las reformas.
