Schlüter-BEKOTEC-EN-FI  Tyst och isolerade golvvärmeskiva med noppor

Schlüter-BEKOTEC är den säkra golvkonstruktionstekniken som system för funktionssäker flytande avjämningsmassa och avjämningsmassa för golvvärme. Detta möjliggör sprickfria beläggningar av keramik, natursten och andra material.

Systemet bygger på golvvärmeskivan med noppor Schlüter-BEKOTEC-EN-23-FI 30 som kompletteras med värme- och stegljudsisolering av polystyren (EPS) och kan läggas direkt på den bärande ytan eller på ett extra lager vanlig värmeisolering.

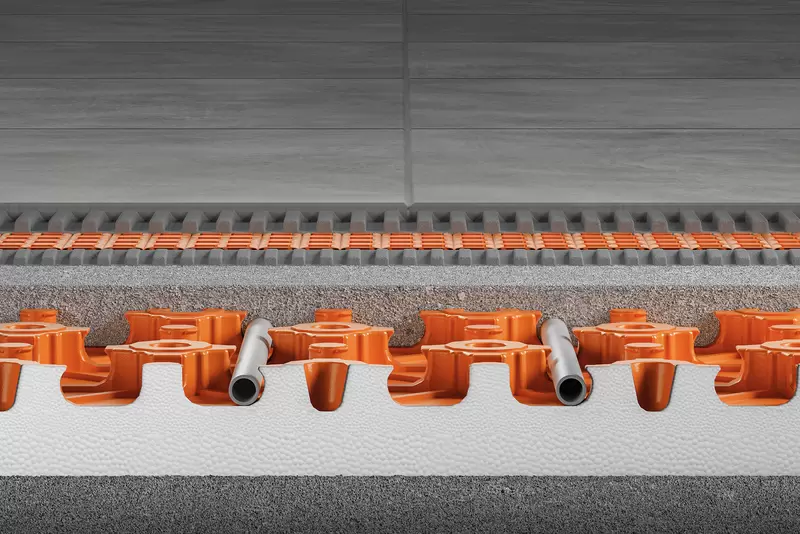

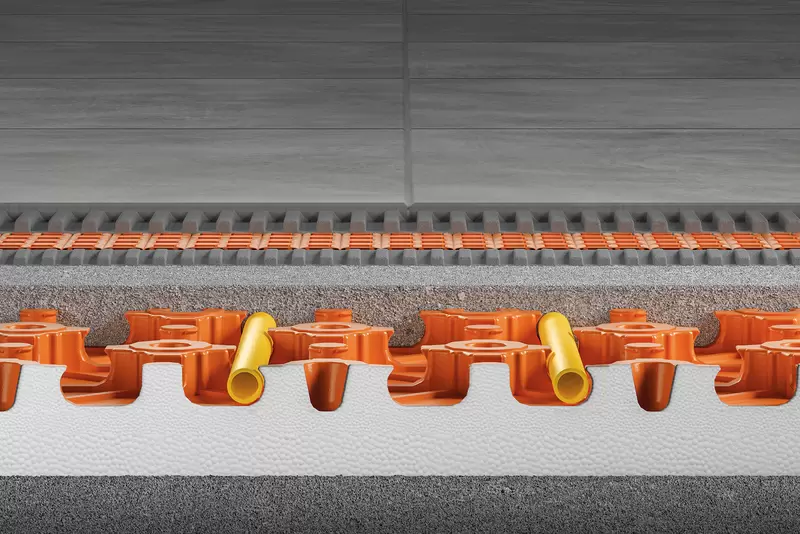

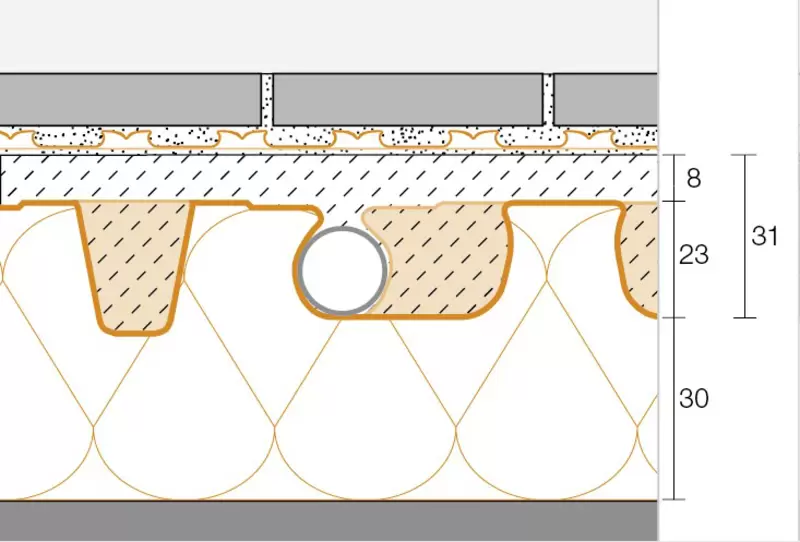

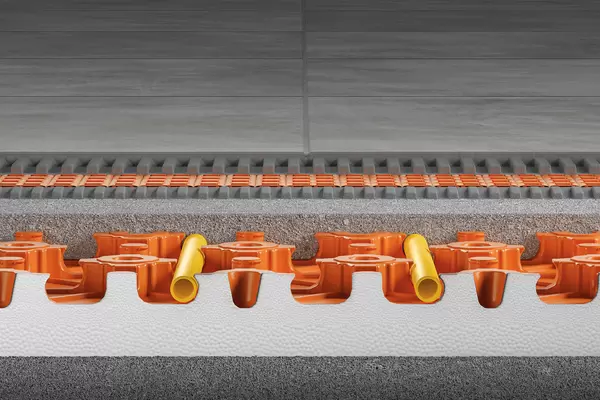

Noppskivan BEKOTEC-EN 23-FI 30 har en geometri som gör att golvmassans tjocklek blir minst 31 mm mellan nopporna och 8 mm över nopporna. För att skapa en uppvärmd massa tillåter avståndet mellan nopporna att systemrelaterade värmerör med en diameter på 14 mm och 16 mm kan klämmas fast i ett 75 mm-raster. Golvvärmen är lätt att reglera och kan drivas optimalt med låga framledningstemperaturer eftersom endast en förhållandevis liten mängd golvmassa (vid 8 mm övertäckning ca 58 kg/m² ≙ 28,5 l/m²) behöver värmas upp och kylas ned.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar. Efter att det är möjligt att gå på cementavjämningsmassa ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) fästas (kalciumsulfatbaserad massa ≤ 2 CM-%). Utnyttja därefter tunnbäddsmetoden för att lägga keramiska plattor eller naturstensplattor. Använd Schlüter-DILEX för att ta fram rörelsefogar i beläggningsskiktet vid de avstånd som annars krävs.

Lägg beläggningsmaterial som inte är känsliga för sprickor, t.ex. parkett eller heltäckningsmattor, direkt på massan efter att den beläggningsspecifika restfukthalten har uppnåtts.

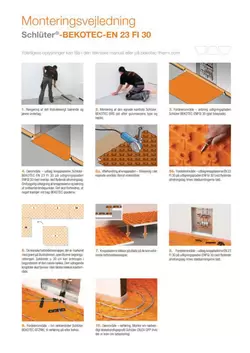

1. BEKOTEC-EN 23-FI 30 installeras på ett underlag som har tillräckligt hög bärkraft och är tillräckligt jämnt. Underlagen måste ha en jämn yta och får inte ha några punktformade upphöjningar (t.ex. murbruksrester). Större ojämnheter ska på förhand utjämnas med avjämningsmassa eller lämpliga bundna bulkmaterial. I enlighet med kraven på värmeisolering måste en annan tryckbeständig värmeisolering (DEO) placeras på underlaget. Det är inte tillåtet att använda någon mer stegljudsdämpning.
2. Använd kantlisten BEKOTEC-BRS för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning beroende på golvmassans typ respektive höjd.
3. Noppskivorna BEKOTEC-EN 23-FI 30 måste skäras till exakt i kantområdet. Den utskjutande noppfolien måste tas bort från den första radens kantområde. Tillskurna delar ≥30 cm kan passas in i början av nästa rad. Noppskivorna snäpper på plats på de avsmalnande anslutningsnopporna.

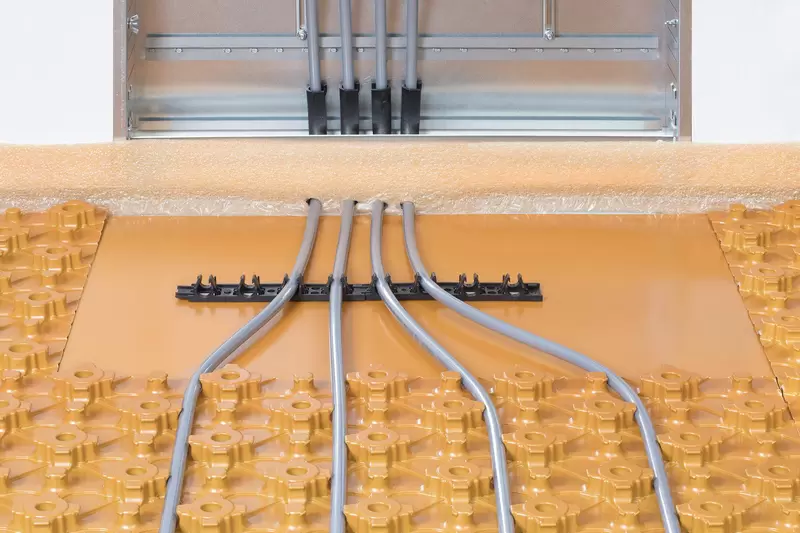

   För att förenkla rördragningen kan man i området kring dörröppningen och fördelaren använda den släta utjämningsskivan Schlüter-BEKOTEC-ENFGI-30. Den är även laminerad på undersidan med 30 mm expanderad polystyren (EPS). Genom att använda den självhäftande rörklämman Schlüter-BEKOTEC-ZRKL är en exakt rördragning möjlig i detta område.
4. För att skapa Schlüter-BEKOTEC-THERM-golvvärme kan man klämma fast systemrelevanta värmerör med en diameter på 14 eller 16 mm mellan de laxstjärtformade nopporna. Välj röravstånd beroende på vilken värmeeffekt som krävs och med hjälp av Schlüter-BEKOTEC-värmeeffektsdiagram.

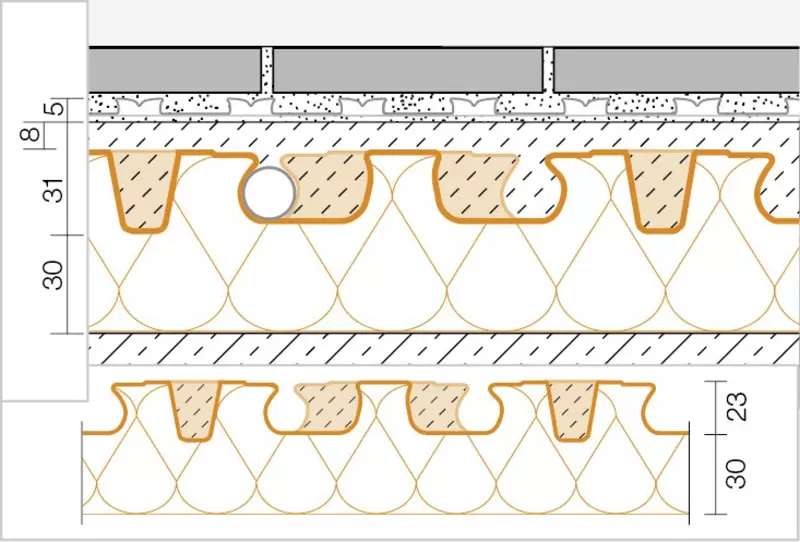

5. I samband med att golvmassan installeras, appliceras färsk cementavjämningsmassa eller kalciumsulfatbaserad avjämningsmassa med en minsta övertäckning på 8 mm i noppskivan. För både cement- och kalciumsulfatbaserad avjämningsmassa måste en tryckhållfasthet på C20 till C35 och en böjhållfasthet på F4, max. F5 följas. Om en cementavjämningsmassa har en krympklass på SW1 är det också möjligt att använda produkter med högre böjhållfasthet. För att utjämna höjden kan beläggningens tjocklek partiellt höjas till max. 25 mm. När flytspackel appliceras ska noppskivorna läggas noggrant, och det är viktigt att snittkanterna/ändpunkterna sluter tätt. Det får inte rinna in något under BEKOTEC-skivorna. Observera här de system som är godkända för denna tillämpning.
   Obs: Avvikande massaegenskaper ska på förhand stämmas av med vår tekniska säljavdelning. För att förhindra att stegljud överförs mellan två rum ska massan där separeras med expansionsfogprofilen Schlüter-DILEX-DFP.
6. Omedelbart efter att en initial hållfasthet har uppnåtts, som tillåter att man kan gå på cementavjämningsmassan, kan frikopplingsmattan DITRA (alternativ: DITRA-DRAIN 4 eller DITRA-HEAT) fästas, under beaktande av bearbetningsinstruktioner i produktdatabladen. Frikopplingsmattan kan läggas ut på kalciumsulfatbaserad massa så fort en restfukthalt på ≤ 2 CM % har uppnåtts.
7. Omedelbart därefter kan man genom att utnyttja tunnbäddsmetoden lägga beläggning av keramik eller natursten på frikopplingsmattan. Använd rörelsefogar för att dela upp beläggningen i fält ovanför frikopplingsmattan i enlighet med gällande föreskrifter. För att skapa rörelsefogar ska rörelseprofilerna Schlüter-DILEX-BWB, -BWS, -KS, -AKWS eller -F användas (jmf. produktinfo 4.6–4.8, 4.18 och 4.23).
8. Montera rörelseprofilen för hörn Schlüter-DILEX-EK resp. -RF (jmf. produktinfo 4.14) som flexibel kantfog i området kring övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan Schlüter-BEKOTEC-BRS.
9. Om Schlüter-BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.
10. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Massans höjd ska dock anpassas till den aktuella materialtjockleken.
    Anmärkning: Förutom gällande bearbetningsriktlinjer måste godkända restfukthalter för massan till det valda beläggningsmaterialet observeras.
    Detaljerade instruktioner om bearbetning av icke-keramiska toppskikt finns i den tekniska handboken för Schlüter-BEKOTEC-THERM eller kan beställas från vår tekniska säljavdelning.

BEKOTEC-EN 23-FI 30 är tillverkad av en tryckstabil termoformad film av polystyren som är skummad med expanderad polystyren (EPS) på undersidan. Den lämpar sig för användning med konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas och för flytspackel.
