Stödfötter och plattstöd

Stödfötter är plattstöd som kan justeras i höjdled och användas som underlag för utomhusklinker eller terrassplattor som läggs med en flytande konstruktion. De är oftast tillverkade av ett hållbart plastmaterial som polypropen. En stödfot består av en bottendel som ligger an mot underlaget och fördelar vikten på underkonstruktionen. På den monteras ett höj- och sänkbart, gängat element med en ovandel som fungerar som plattstöd, där sedan terrassplattorna kan läggas. De enskilda delarna brukar vara förmonterade, stapelbara och enkla att skruva till rätt höjd utan några specialverktyg. De kan även kombineras med extra komponenter som exempelvis utjämningsbrickor för finjustering eller gummikuddar som skyddar underkonstruktionen.

Tack vare sin konstruktion ger stödfötterna en steglös höjdinställning som jämnar ut ojämnheter på underlaget, eller om fallet på platsen gör att det blir svårjobbat. Under den översta beläggningen är det på så vis alltid god ventilation och plattorna är lätta att ta bort vid en eventuell reparation eller ombyggnad.

När man lägger plattor på stödfötter läggs de löst eller som flytande konstruktion. Systemet är avsett för utomhusbruk och är ett smart alternativ till konventionell fast läggning. Terrassbeläggningen fixeras då inte på underlaget med lim eller bruk, utan ligger löst på höj- och sänkbara stödfötter. Det här är en metod som lämpar sig särskilt väl för keramik- och naturstensplattor för utomhusbruk på terrasser, takterrasser och balkonger.Fogarna mellan plattorna är öppna och det bildas ett mellanrum mellan ytbeläggningen och underlaget. Det ger god ventilation under plattorna och ser dessutom till att leda bort regnvattnet till det underliggande dräneringslagret.

Förutsättningen för läggning på stödfötter är att underlaget är stabilt och bärkraftigt, så plant som möjligt och med ett tillförlitligt dräneringslager. Stödfötterna placeras på underlaget så att de antingen följer det befintliga fallet och bibehåller det i beläggningen, eller jämnar ut fallet om det avviker från underlagets fall. På så vis kan man skapa horisontella beläggningar med dränering genom de öppna fogarna och via underlagets fall.Antalet stödfötter som behövs beror bland annat på ytans storlek och form samt på vilka mått beläggningens plattor har. Med Schlüter-Systems Stödsystemskonfigurator får du hjälp att räkna ut det konkreta behovet av delar för ditt projekt.

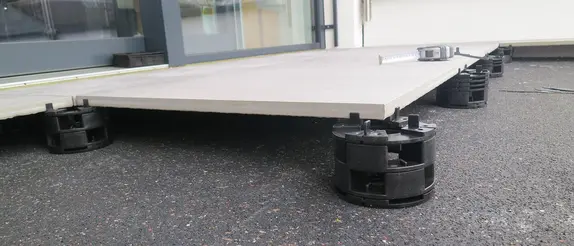

När sedan stödfötterna har placerats på rätt ställen och justerats läggs terrassplattorna med hörnen eller kanterna på stödfötternas stödpunkter, helt utan lim eller murbruk. Fogkryssen kan vara till hjälp för att skapa en jämn fogbredd överallt. Den yttersta stödfotsraden bör fixeras så att inte plattorna kan röra sig och därmed riskera att fogarna blir oregelbundna. På betongunderlag kan de skruvas fast och på tätskikt ska de limmas. Med våra speciella balkongprofiler får du ett snyggt avslut eller en skyddslist på sidan av terrassen. På balkonger kan de även kombineras med regnrännor.

Grundförutsättningen för alla typer av balkong- och terrassytor är att det finns ett stabilt och bärkraftigt underlag – det gäller även för lös läggning på stödfötter. Beroende på underlagets beskaffenhet finns det dock vissa skillnader på vilka krav som ställs:

• Om konstruktionen ska läggas på ett fast underlag, som nygjutna lager av flytspackel eller betong, behöver detta först och främst vara klart för beläggning. På befintliga, äldre underlag är det en fördel om det är så plant som möjligt, men stödfötternas fenomenala funktion är ju att kompensera för ojämnheter – till en viss gräns.
• Om plattorna ska läggas på ett löst underlag, som exempelvis komprimerat grus, är det en bra idé att använda tryckfördelningselement under stödfötterna. Här lämpar sig till exempel betongplattor som knackas ned i gruset och därmed ger stödfötterna en fast och plan stödyta.
• Om stödfötterna ska placeras på ett isoleringsskikt måste isoleringen ha tillräcklig tryckhållfasthet.

En avgörande faktor när det gäller alla underlag är att det förbereds professionellt när det gäller tätskiktet och avrinningen. Konstruktionen innebär att det finns ett mellanrum mellan plattbeläggningen och underlaget där regnvatten kan rinna bort. Därför måste särskilt balkonger och takterrasser ha en underkonstruktion med ett tätskikt som uppfyller kraven i standarden, detta för att skydda underliggande och angränsande byggnadsdelar. Som dräneringslager mellan tätskiktet och bädden läggs sedan ytdränering som Schlüter-TROBA, för att den ska leda bort vattnet snabbt och säkert och på så sätt skydda tätskiktet.

Vilka konstruktioner som är möjliga för balkonger, takterrasser och markterrasser ser du i vårt informationsmaterial.

Det är svårt att ange ett fast belopp, eftersom kostnaderna bestäms av de olika faktorerna för respektive projekt. Det beror på vilket underlag som används och om ett nytt flytspackellager eller en makadambädd behövs. Hur ska ett befintligt underlag förberedas när det gäller tätskikt och dränering? Hur stor är ytan som ska beläggas och vilken form har den? Hur stora (och dyra) är de klinker eller plattor som ska läggas som ytbeläggning?

Exakt hur mycket material som behövs och därmed även kostnaderna för stödsystemet går däremot att beräkna – med vår Stödsystemskonfigurator får du utifrån dina projektdata den mest lönsamma produktkombinationen och en detaljerad materiallista.

För förfrågningar utöver detta kan du gärna kontakta vår tillämpningstekniska avdelning. Använd vårt smidiga kontaktformulär eller skicka e-post till technik@schlueter.de.

Exakt antal stödfötter som behövs per platta beror i första hand på terrassplattornas mått och i vilket mönster de ska läggas. Även ytans form spelar roll, eftersom plattorna kan behöva skäras till.

Stödsystemet är tänkt just som punktstöd för storformatsplattor för utomhusbruk, och det är plattornas hörn och/eller sidor som vilar på stödplattorna. Stödfötterna brukar därför placeras i ett fogkryss och beroende på plattformatet behövs det minst en i vart och ett av de fyra hörnen. Varje stödfot kan då bära upp fyra platthörn och används därmed även för de tre intilliggande plattorna.

För att beräkna det exakta materialbehovet för ditt projekt kan du gärna använda vår Stödsystemskonfigurator. Med den får du utifrån dina projektdata den mest lönsamma produktkombinationen och en detaljerad materiallista för stödsystemet Schlüter-TROBA.
