Schlüter-BEKOTEC-THERM
Maximal boendekomfort och minimal elförbrukning – det är vår extra låga golvvärme Schlüter-BEKOTEC-THERM i ett nötskal!
Låg konstruktionshöjd, låg förbrukning, kort reaktionstid
Härligt varma fötter på vintern och sval rumstemperatur under årets varmare månader: Schlüter-BEKOTEC-THERM är den vattenburna golvvärmen som tar din livskvalitet till nästa nivå. Upptäck vårt energisnåla kompletta system!
Upptäck möjligheterna med BEKOTEC-THERM
Inflyttning redan upp till fyra veckor tidigare
Extremt låg konstruktion
Jämfört med konventionella golvvärmesystem har BEKOTEC-THERM den stora fördelen med den mycket låga konstruktion med tunna lager som bara behöver ett minst 8 mm tjockt skikt flytspackel. Du sparar på så sätt upp till 80 kg flytspackel per kvadratmeter, vilket gör att BEKOTEC-THERM är en suverän lösning både vid nyproduktion och vid installation i efterhand i samband med renovering och modernisering av äldre byggnader.
Kort torktid
Du kan flytta in i ditt hem upp till 28 dagar tidigare tack vare fördelarna med BEKOTEC-systemet: Tack vare den låga konstruktionen torkar massan snabbare – och om du använder vanligt cementbaserat spackel i kombination med en frikopplingsmatta slipper du även den energislukande uppvärmningen av beläggningen. Det nygjutna golvet kan fortsätta torka medan du redan kan börja lägga plattorna – en enorm fördel både vid nybyggnation och renovering.
Spara material och energi
Låg framledningstemperatur, låga värmekostnader
Jämfört med vanliga värmesystem behöver framledningstemperaturen i BEKOTEC-THERM bara vara hälften så hög, ca 30 °C. De tunna skikten i konstruktionen gör nämligen att de varma värmerören är närmare dina fötter. På så sätt behöver betydligt mindre golvmassa värmas upp innan golvbeläggningen kan stråla ut värmen. Det innebär dessutom att golvvärmen kan reagera snabbare när inställningarna på termostaten ändras. Om man väljer isolering som tillval gör det att värmerören strålar ännu mer värme uppåt och därmed ökar energisparpotentialen ytterligare.
Senaste reglertekniken
Med vår innovativa reglerteknik ökar du effektiviteten ännu mer: Ställ in önskad temperatur på den smidiga termostaten, som även har en timer som sänker temperaturen på natten. Om du dessutom har valt till smarta ställdon ger de en adaptiv hydraulisk balansering som alltid garanterar ett optimalt och energieffektivt varmvattenflöde.
Vetenskapligt bevisat: 9,5 % energisparpotential
Konstruktion med tunna skikt, lite avjämningsmassa, låg framledningstemperatur: BEKOTEC-THERM-systemet är gjort för att du ska få ut mesta möjliga av det. Ett vetenskapligt praktiskt test utfört av institutet för teknisk fastighetsutrustning i Dresden (ITG) visar att det går att spara upp till 9,5 % energi med BEKOTEC-THERM jämfört med konventionell golvvärme. De konstruktiva fördelarna kommer särskilt till sin rätt i kombination med förnybara energikällor och keramik- och naturstensbeläggningar med god värmeledningsförmåga – vi på Schlüter-Systems kallar det därför stolt för keramiskt klimatgolv.
Renovera och modernisera i nya och gamla hus
Passande golvvärmesystem för alla behov
Tack vare våra fem system kan BEKOTEC-THERM anpassas flexibelt till just dina krav – oavsett om du kompletterar med golvvärme eller planerar att installera i ett nybyggt hus från början. I befintliga byggnader med begränsat utrymme och ett givet underlag är lösningen att välja ett system med låg konstruktionshöjd. Exempelvis är Schlüter-BEKOTEC-EN-FK bara 20–27 mm högt plus frikopplingsmatta och golvbeläggning. Därmed är behovet av avjämningsmassa också minimalt med en ytvikt från 40 kg/m2. Därmed minskar den statiska belastningen så mycket att det till och med är möjligt att installera golvvärme i byggnadsminnesmärkta hus. Även läggning på besvärliga underlag som till exempel gamla brädgolv är inget hinder för våra system.
Flexibelt val av golv
BEKOTEC-THERM lämpar sig väl för alla typer av golv och du kan alltså lägga såväl parkett som vinylgolv på ditt nya golvvärmesystem. För bästa möjliga värmeledningsförmåga och energieffektivitet rekommenderar vi dock ett keramiskt golv av klinker eller natursten.
Njut av maximal komfort – oavsett årstid
Jämn värmefördelning utan kalla zoner
Ytvärmesystem ger behaglig värme utan att orsaka drag eller kalla zoner i rummet – och tack våra vårt kompletta system går det till och med att värma de delar av golvet där värmerören ligger med större mellanrum eller saknas helt. Detta är möjligt med DITRA-frikopplingsmattan mellan avjämningsmassan och klinkergolvet: Den skapar många små luftkanaler som ger ännu jämnare värmefördelning. Golvet blir på så vis till en enda stor radiator – som vid behov även kan ge svalka.
Uppvärmning och kylning i ett och samma system
Med BEKOTEC-THERM är det slut med kalla fötter under kalla dagar – och ifall sommaren skulle bli för varm för din smak är det bara att koppla om! Med värmestyrningen ställer du in systemet på kylning och använder respektive värmekälla till aktiv eller passiv kylning. På så sätt får du skön temperatur inomhus, helt utan störande ljud eller luftdrag. Rumstemperaturen sänks därmed med upp till 3 °C jämfört med rum utan kylning – och gör att du kan njuta av ditt keramiska klimatgolv året om.
Alla fördelarna med Schlüter-BEKOTEC-THERM
Låg konstruktionshöjd
Kort installationstid
Låga värmekostnader
Senaste styrtekniken
Lämpar sig för nybyggnation och eftermontering i äldre hus
Värme på vintern, svalka på sommaren
Så här fungerar BEKOTEC-THERM
BEKOTEC-systemet – passande golvvärme för alla behov
BEKOTEC-THERM bygger på Schlüter-BEKOTEC-systemet med de innovativa noppskivorna, som finns i fem olika konstruktionshöjder. BEKOTEC är en förkortning som står för beläggningskonstruktionsteknik. Systemkonstruktionen säkerställer ett funktionssäkert flytande massagolv och uppvärmd golvmassa med beläggning av keramik, natursten eller andra material.

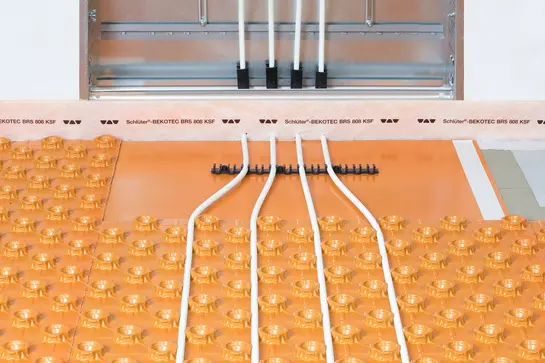

Mellan nopporna dras värmerören BEKOTEC-THERM-HR med perfekt inpassning och därefter läggs ett minst 8 mm tjockt skikt konventionell avjämningsmassa. Eftersom spänningarna i materialet ovanför BEKOTEC-noppskivorna neutraliseras modulärt behövs det inga expansionsfogar eller dragna separationsfogar i golvmassan – med undantag för separerade delar av byggnadsstommen.
Den totala konstruktionshöjden upp till avjämningsmassans övre kant är mellan 20 mm (EN-FK) och 61 mm (EN-FI). Tack vare den här låga konstruktionen räcker det med att golvvärmens framledningstemperatur ligger på bara 27 till 32 °C – det i kombination med modern värmeteknik sparar energikostnader. Den minimala materialåtgången och det faktum att man slipper långa torktider för beläggningen minskar byggtiden enormt. Direkt efter att avjämningsmassan kan beträdas går det att lägga golvbeläggning.
Skräddarsydda för dina krav: BEKOTEC-noppskivorna finns i fem varianter med olika höjd, med värme- eller stegljudsisolering och delvis även i självhäftande utförande.

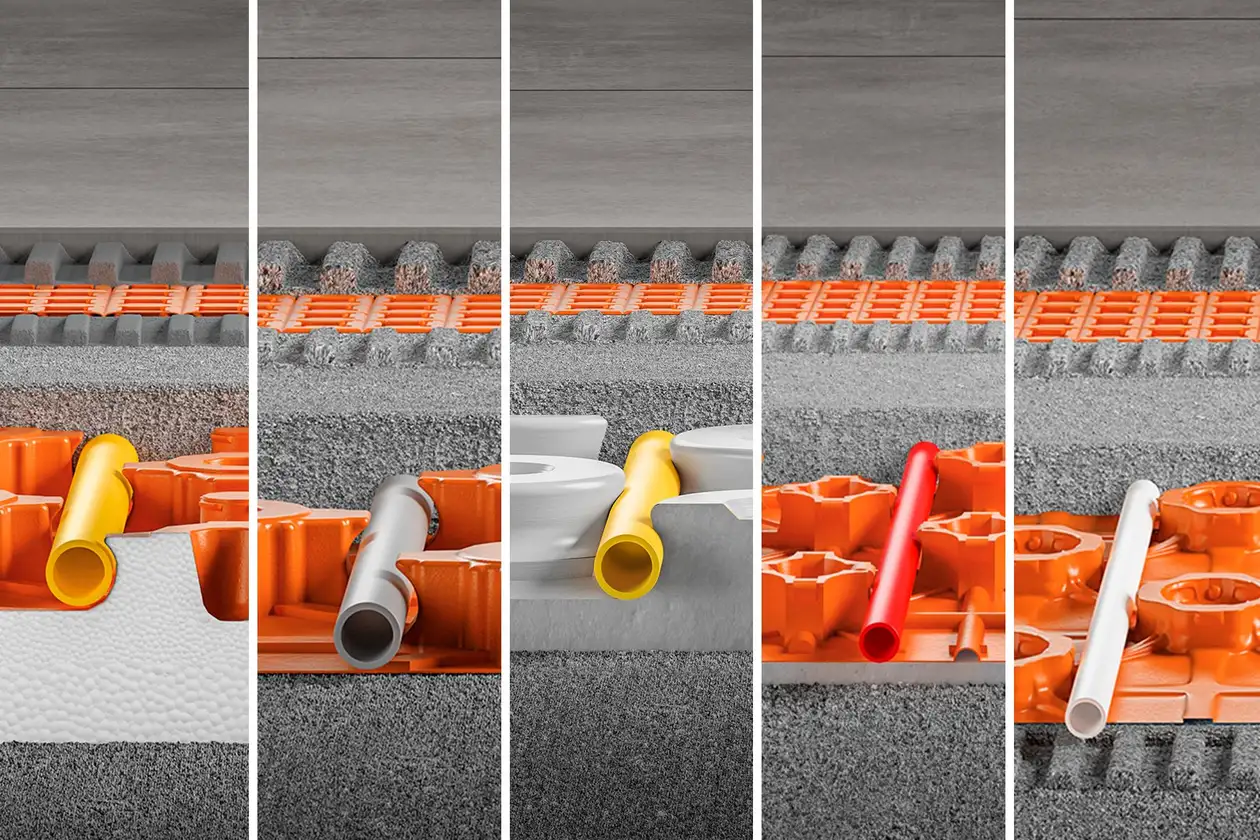

Översikt över BEKOTEC-golvvärmeskivor med noppor

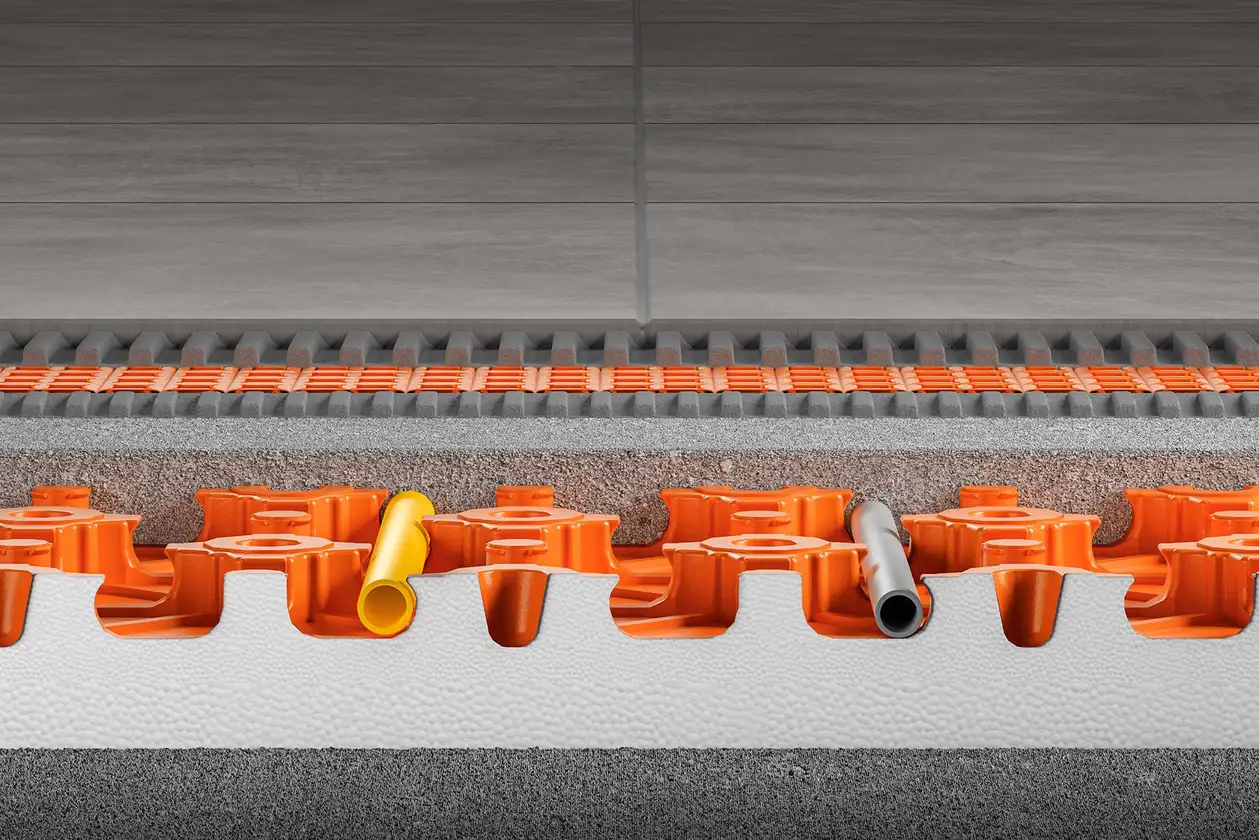

Den tysta skivan med isolering
BEKOTEC-EN-FI
Med integrerad värme- och stegljudsisolering (DEO 039) och flexibel dragning av Schlüter-värmerör i diametrarna 14 mm och 16 mm.
- Konstruktionshöjder: 61–78 mm
(plus DITRA-frikopplingsmatta) - Ytvikt från 58 kg/m²
- Installationsraster 75 mm
- Värmeeffekt upp till 100 W/m²
Den isolerede

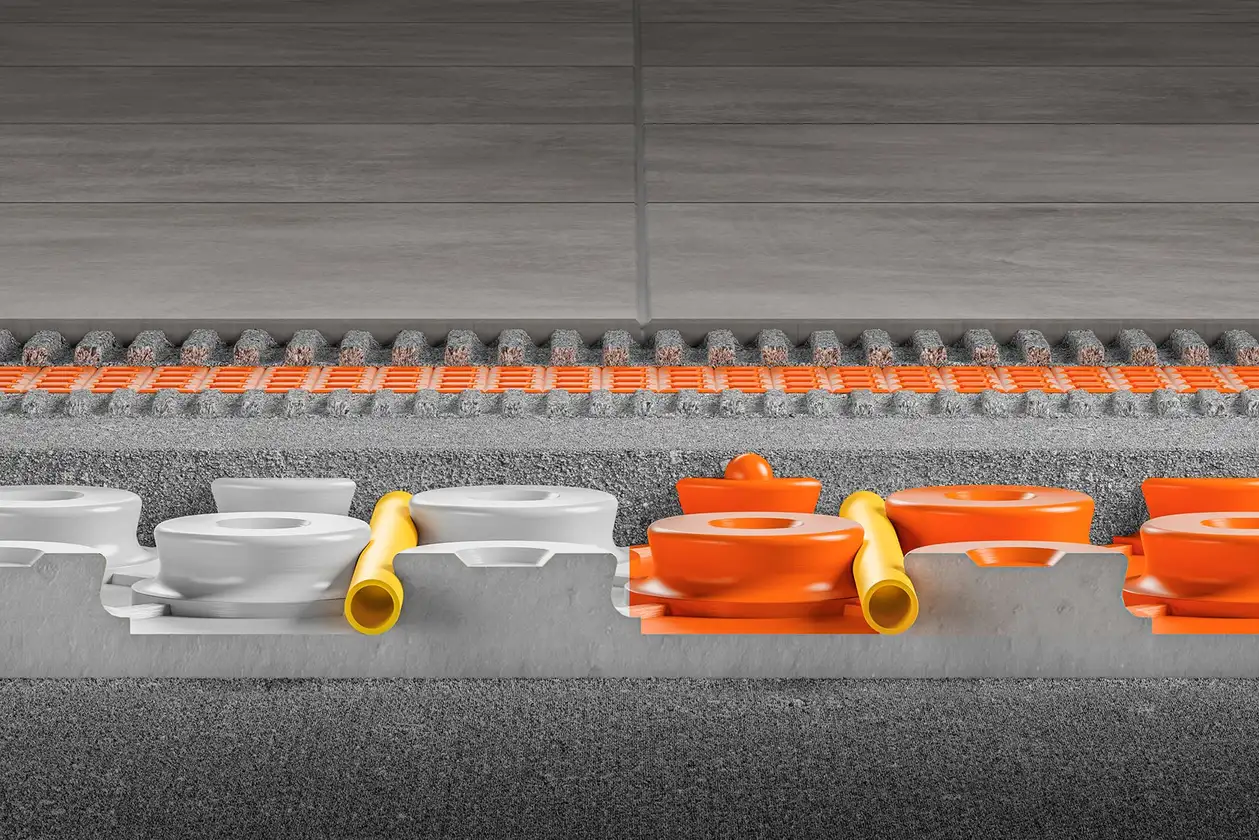

BEKOTEC-EN
Med integreret isolering (DEO 033) til brug i områder med krav til varmebeskyttelsen, f.eks. på gulvplader.
- Konstruktionshøjder: 52–69 mm
(plus DITRA-isoleringsmåtte) - Med integreret varmeisolering
- Fladevægt fra og med 57 kg/m²
- Udlægningsgitter 75 mm
- Varmeeffekter op til 100 W/m²

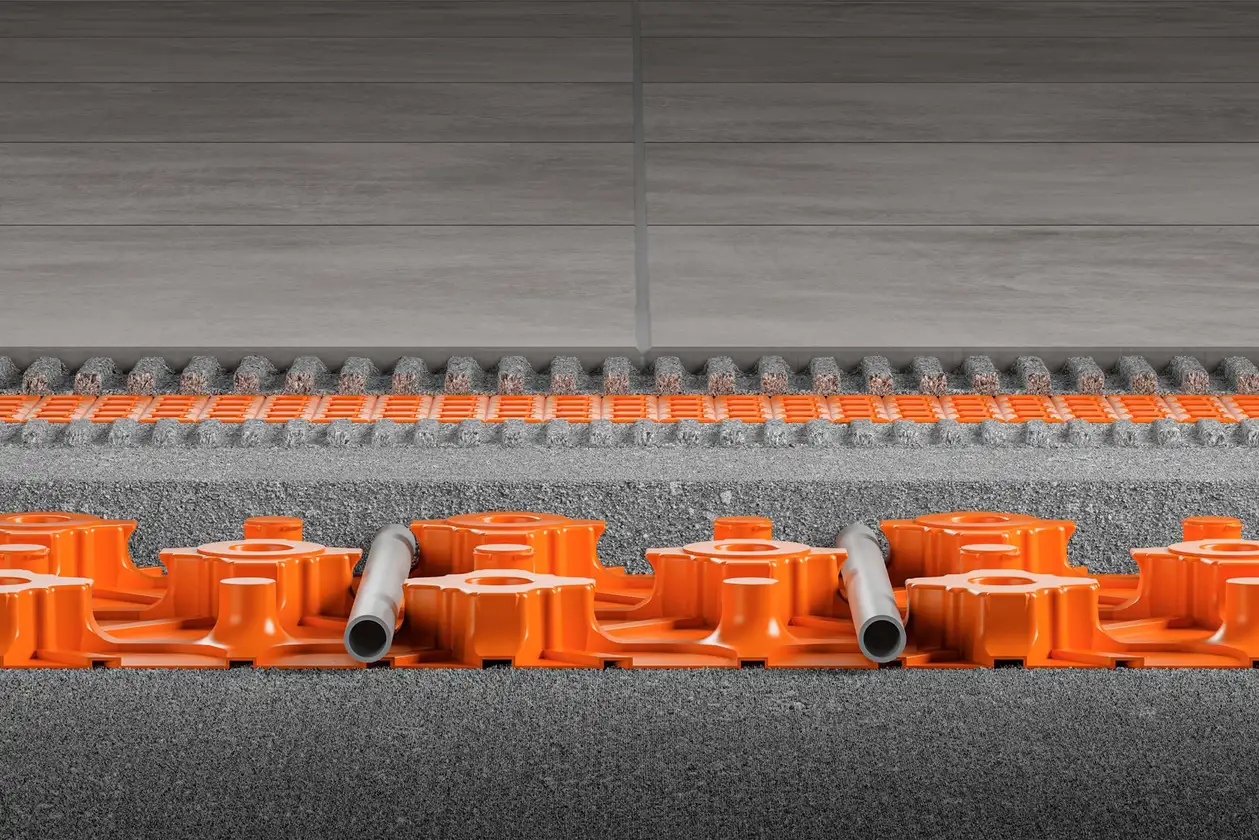

Allrounderen
BEKOTEC-EN-F
Universel opbygning til brug med og uden (trinlyds-) isolering. Lav konstruktion, ideel til nybyggeri og renovering.
- Konstruktionshøjder: 31–48 mm
(plus DITRA-isoleringsmåtte) - Uden isolering, men kombination med isolering er mulig
- Fladevægt fra og med 57 kg/m²
- Udlægningsgitter 75 mm
- Varmeeffekter op til 100 W/m²
- Nu også selvklæbende (Peel & Stick)
Den stille

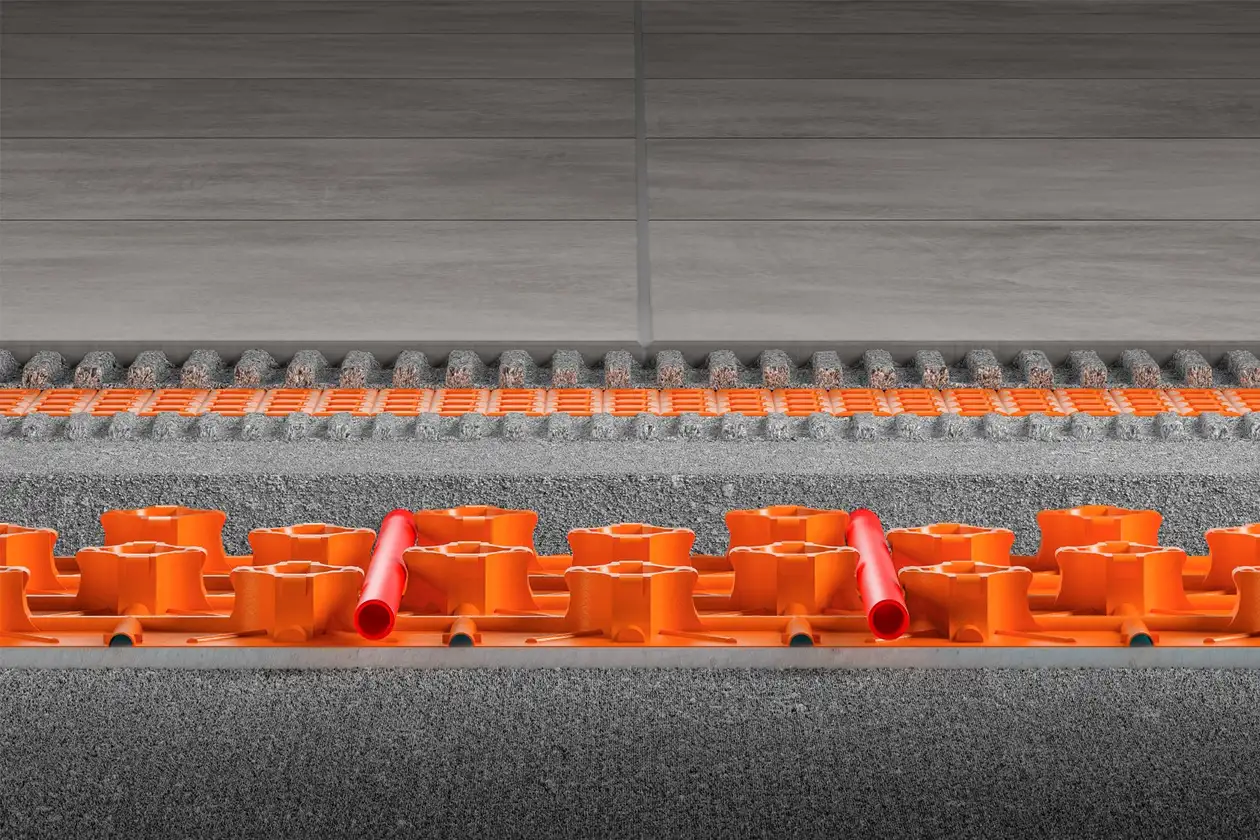

BEKOTEC-EN-FTS
Til optimering af trinlyden kan du med vores system realisere en trinlydsforbedring på op til 25 dB iht. DIN EN ISO 10140-1.
- Konstruktionshøjder: 31–43 mm
(plus DITRA-isoleringsmåtte) - Integreret trinlydsisolering
- Fladevægt fra og med 52 kg/m²
- Udlægningsgitter 50 mm
- Varmeeffekter op til 100 W/m²
Den lette

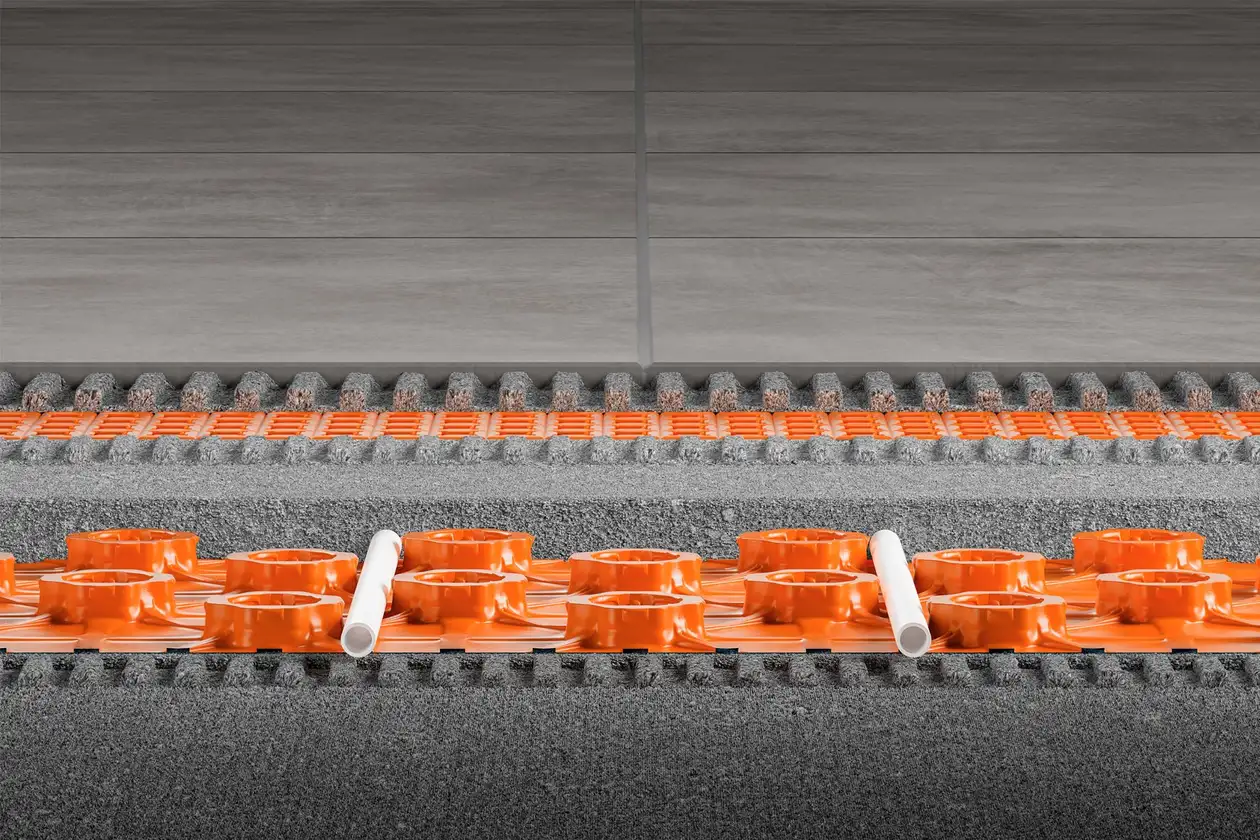

BEKOTEC-EN-FK
En minimal vægt opnår du med vores letteste og fladeste opbygning. Yderligere vægtreduktion er mulig, kontakt os vedr. dette.
- Konstruktionshøjder: 20–27 mm
(plus DITRA-isoleringsmåtte) - Klæbet til underlaget
- Fladevægt fra og med 40 kg/m²
- Udlægningsgitter 50 mm
- Varmeeffekter op til 100 W/m²
- Nu også selvklæbende (Peel & Stick)

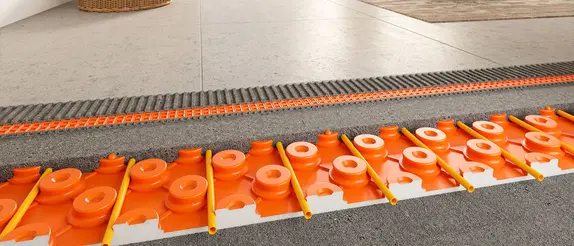

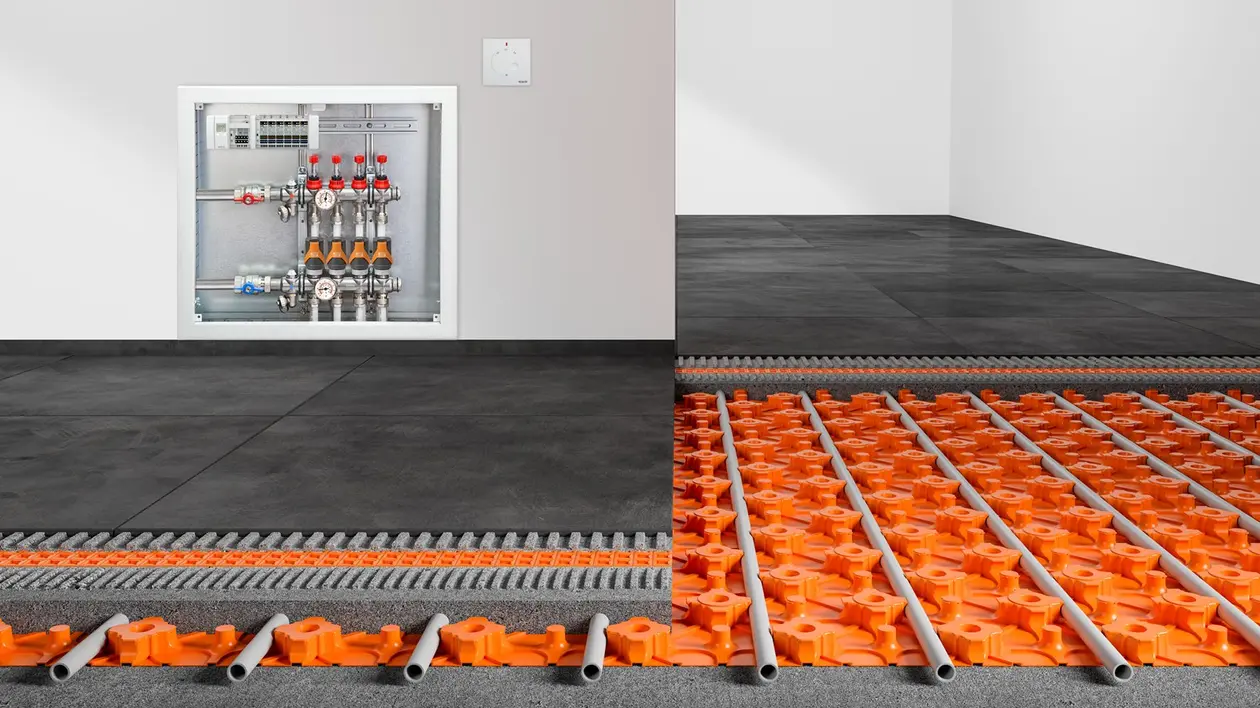

Konstruktionsexempel: systemstrukturen med Schlüter-BEKOTEC-THERM
Innovativ styr- och reglerteknik för ännu mer effektivitet!
Rumstermostat och tidsstyrning
Önskad temperatur i varje rum ställs in separat med våra termostater så att olika delar av huset alltid når den temperatur du vill ha. Dessutom kan vår vattenburna golvvärme programmeras via en tidsstyrning så att den sätts på och stängs av vissa tider. En mycket effektiv funktion, särskilt om ingen vistas i bostaden på dagtid.
Självlärande system
Självlärande system analyserar värmeegenskaperna och anpassar systemets inställningar automatiskt. Vårt intelligenta ställdon BEKOTEC-THERM-EAHB garanterar en säker, adaptiv hydraulisk balansering, som gör att varje värmekrets bara får så mycket varmvatten som den just då behöver. På så sätt ökar värmesystemets effektivitet och komfort ännu mer.
Smarta hem
BEKOTEC-THERM har gränssnitt till de vanligaste smarta hem-systemen. Därmed kan du styra golvvärmen bekvämt via din telefon eller surfplatta.
Kombination med förnybara energikällor
Kompatibel med många olika värmesystem
BEKOTEC-THERM kan tack vare våra värmekretsfördelare anslutas till i princip alla tänkbara värmesystem. Den totala energisparpotentialen kommer dock till sin rätt i kombination med förnybara energikällor – framför allt med värmepumpar och solcellsanläggning.
Värmepumpar och Schlüter-BEKOTEC-THERM
Tack vare låga framledningstemperaturer lämpar sig golvvärme perfekt för att drivas med ekologiska, förnybara värmekällor som värmepumpar. Den låga framledningstempreaturen i BEKOTEC-THERM har följande fördelar:
- Lägre elförbrukning för att köra värmepumpen
- Bättre årseffektivitetstal (JAZ) och därmed större energiutbyte över hela uppvärmningsperioden.
- Kortare återbetalningstid
- Permanent lägre driftkostnader
Solcellsteknik och Schlüter-BEKOTEC-THERM
Den årliga nyttjandegraden för en solcellsanläggning som är ansluten till en fastighets värmesystem stiger med varje grad som systemtemperaturen sjunker. Tack vare den lägre framledningstemperaturen i BEKOTEC-THERM kan solcellsanläggningen användas betydligt längre för uppvärmning av rummen än med konventionella värmesystem. Om solcellsanläggningen är rätt dimensionerad kan den alltså täcka eller stödja fastighetens värmebehov även under soliga vinterdagar.
Tekniska detaljer om BEKOTEC-golvvärmeskivor med noppor
| Tekniska systemdetaljer | BEKOTEC-EN-FI | BEKOTEC-EN | BEKOTEC-EN-F | BEKOTEC-EN-F-PS | BEKOTEC-EN-FTS | BEKOTEC-EN-FK | BEKOTEC-EN-FK-PS |
|---|---|---|---|---|---|---|---|
| Systemhöjd i mm (inkl. DITRA) | 66–83 | 57–74 | 36–53 | 36–53 | 36–48 | 25–32 | 25–32 |
| Höjd på noppskivan i mm | 53 | 44 | 23 | 23 | 18 + 5 | 12 | 12 |
| Flytspackeltäckning i mm | 8–25 | 8–25 | 8–25 | 8–25 | 8–20 | 8–15 | 8–15 |
| Rördiameter i mm | 14/16 | 16 | 14 | 14/16 | 12 | 10 | 10 |
| Installationsavstånd i mm | 75–300 | 75–300 | 75–300 | 75–300 | 50–300 | 50–300 | 50–300 |
| Värmerörskrav i m/m² | 13,33–3,33 | 13,33–3,33 | 13,33–3,33 | 13,33–3,33 | 20–3,33 | 20–3,33 | 20–3,33 |
| Max. värmeeffekt i W/m² | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Min. ytvikt i kg/m² | 58 | 57 | 57 | 57 | 52 | 40 | 40 |
| Min. flytspackelvolym i l/m² | 28,5 | 28,5 | 28,5 | 28,5 | 26 | 20 | 20 |
| Max. nyttolast i kN/m² | upp till 5 | upp till 5 | upp till 5 | upp till 5 | upp till 5 | upp till 5 | upp till 5 |
Ladda ned kostnadsfritt informationsmaterial nu!
| Nedladdning | Urval |
|---|---|
Vanliga frågor om BEKOTEC-THERM och BEKOTEC-systemet
Finns det en garanti som täcker BEKOTEC-systemet?
Ja, det gör det – vår exklusiva Schlüter-Systems-garanti. Vi är den enda tillverkare som lämnar 5 års garanti på hela systemet. Garantin gäller flytspackelkonstruktionen inklusive att golvbeläggningen är sprickfri (t.ex. vid keramikklinker och naturstensplattor).
Vad måste jag tänka på för att kunna uppfylla garantikraven?
Komponenterna i avjämningsmassan måste vara från Schlüter. Det innebär att golvvärmeskivan med noppor, kantremsorna, systemvärmerören och kantfogprofilen DILEX-EK eller DILEX-RF måste vara installerade.
Finns det någon minsta eller största storlek på de klinker som används?
Det minsta klinkermåttet är 5 x 5 centimeter. Det finns ingen maximal storlek för Schlüter-BEKOTEC-THERM. Man kan alltså utan problem lägga stora plattformat på 1,5 x 3 meter.
Vad måste man tänka på när det gäller stegljudsisolering under BEKOTEC-systemet?
Kompressibilitetsvärdet (CP) för alla inbyggda komponenter under BEKOTEC-systemet måste vara mindre än 3 mm.
Hur hög får temperaturen i det gjutna golvet vara som högst med BEKOTEC-THERM?
Framledningstemperaturen får inte permanent överstiga 55 °C.
Kan jag använda andra golvbeläggningar än klinker och plattor?
Ja! Trots att vi på grund av det låga värmeledningsmotståndet alltid rekommenderar klinker och naturstensplattor är det även möjligt att kombinera de flesta andra golvbeläggningar med ett golvvärmesystem. Mjuka golvbeläggningar (linoleum, korkmatta, PVC, vinyl) fungerar då lika bra som parkett och laminat. Många tillverkare erbjuder golvbeläggningar som är speciellt avsedda för att användas på golvvärme.
Lämpar sig BEKOTEC-THERM för min planerade renovering av ett äldre hus?
Ja! Den låga systemvikten och låga konstruktionshöjden gör att vår golvvärme är ett perfekt val för eftermontering, modernisering och renovering i äldre hus. Om golvet behöver ett tätskikt kan det lösas med systemkomponenten Schlüter-DITRA utan några större extra arbetsinsatser.
Vår avdelning för tillämpningsteknik hjälper gärna till med anpassning av golvkonstruktionen. Dessutom kan du få rekommendationer på specialutbildade Schlüter-Systems-hantverkare i närheten. Välkommen att kontakta oss!
Vilken typ av flytspackel ska användas till Schlüter-BEKOTEC?
Vilken typ av flytspackel ska användas till Schlüter-BEKOTEC?
För att gjuta golv med Schlüter-BEKOTEC-systemet behövs det inget dyrt specialspackel – det går att använda vanligt flytspackel i kvaliteten CT/CA C20-C35/F4 max. F5 utan armering. Gjutningen görs antingen med en blandarpump eller en speciell betongblandare. Det går lika bra att använda lättflytande flytspackel som att lägga med fastare konsistens.
