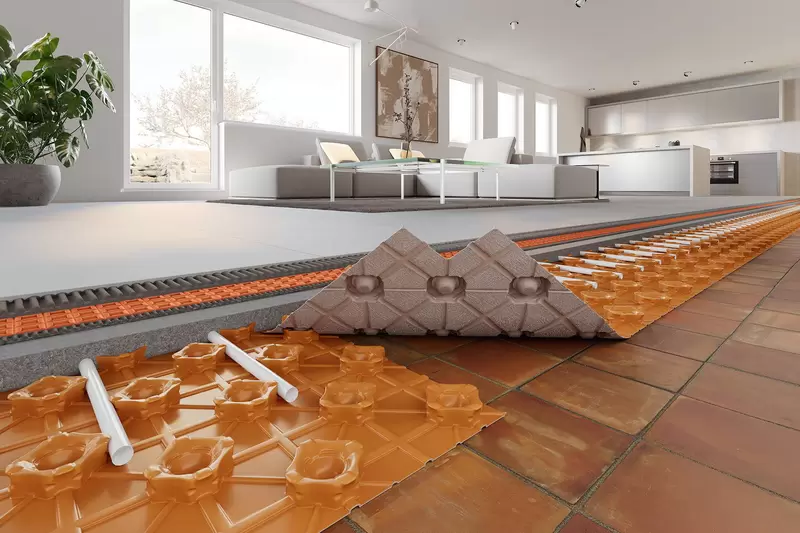

Schlüter-BEKOTEC-EN-FK-PS  Den självhäftande lätta noppskivan

Schlüter-BEKOTEC-EN-12-F-PS är den säkra golvkonstruktionstekniken som ett system för funktionssäkra avjämningsgolv och uppvärmda avjämningsgolv. Detta möjliggör sprickfria beläggningar av keramik, natursten och andra material.

Kompositsystemet appliceras direkt på bärande och lastbärande underlag som t.ex. betong, befintlig massa eller träkonstruktioner. Det speciella kontaktlimmet på noppskivans undersida ger utmärkt vidhäftning mot underlaget. För golvvärme ska underlagets lämplighet först undersökas (rörelsefogar, kantisoleringsremsor etc.).

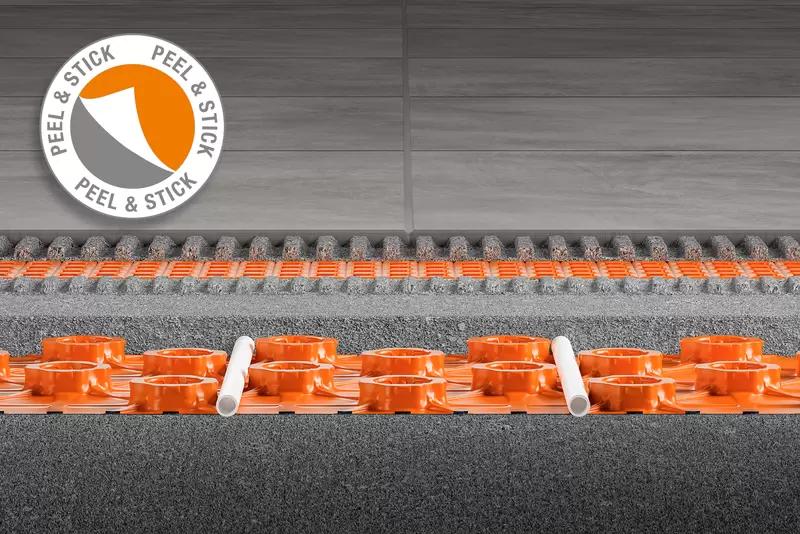

Systemet bygger på golvvärmeskivan med noppor BEKOTEC-EN-12 FK, dock med speciellt kontaktlim på undersidan. Noppskivan BEKOTEC-EN-12 F PS har en geometri som gör att massans tjocklek blir minst 20 mm mellan nopporna och 8 mm över nopporna. Noppornas avstånd till varandra är utformat så att systemets värmerör med en diameter på 10 mm kan klämmas fast i ett raster på 50 mm för att kunna skapa uppvärmd massa.

Golvvärmen är lätt att reglera och kan drivas optimalt med låga framledningstemperaturer eftersom endast en förhållandevis liten mängd massa (vid 8 mm övertäckning ca 40 kg/m² ≙ 20 l/m²) behöver värmas upp och kylas ned.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar.

Efter att det är möjligt att gå på cementavjämningsmassa ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) fästas (kalciumsulfatbaserad massa ≤ 2 CM-%). Utnyttja därefter tunnbäddsmetoden för att lägga keramiska plattor eller naturstensplattor. Använd Schlüter-DILEX för att ta fram rörelsefogar i beläggningsskiktet vid de avstånd som annars krävs.

Lägg beläggningsmaterial som inte är känsliga för sprickor, t.ex. parkett eller heltäckningsmattor, direkt på massan efter att den beläggningsspecifika restfukthalten har uppnåtts.
Mer information finns i den tekniska handboken.

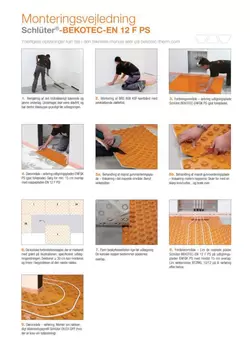

1. BEKOTEC-EN 12 F PS installeras på ett underlag som har tillräckligt hög bärkraft och är tillräckligt jämnt. Kontrollera det med avseende på kompatibilitet och att det är rent. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Innan placeringen ska underlaget vara dammfritt och ska därför dammsugas noggrant.

   Observera: Det är inte absolut nödvändigt att grundmåla underlaget, vid behov kan en förbehandling dock utföras med en vanlig dispersion som finns i handeln, som är utan grova beståndsdelar som t.ex. kvartssand eller liknande. Större ojämnheter ska på förhand utjämnas med avjämningsmassa eller lämplig utjämningsmassa.

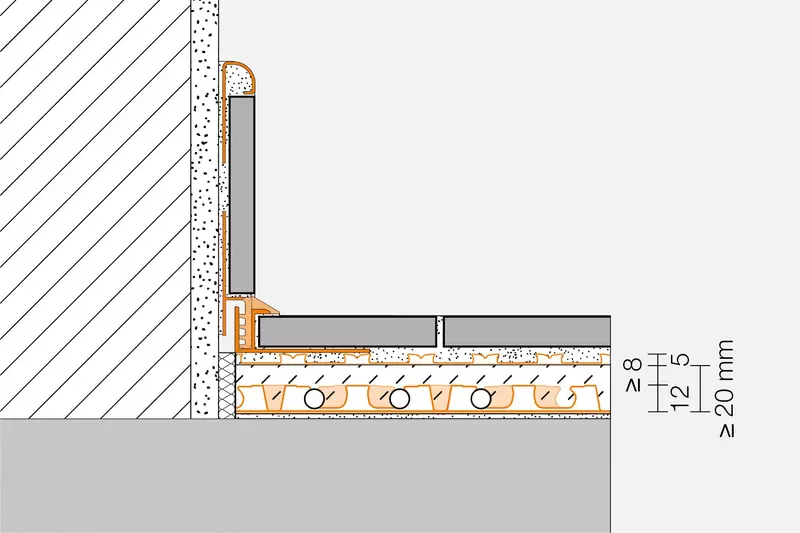

2. Använd den 8 mm tjocka kantremsan Schlüter-BEKOTEC-BRS 808 KSF för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning. Den självhäftande stödfoten som integrerats vid kantremsan har en fästremsa på undersidan. Kantremsan pressas mot väggen genom att stödfoten fästs på underlaget och genom stödfotens förspänning. Genom att lägga dit BEKOTEC-noppskivan på den självhäftande stödfoten skapas en anslutning som fixerar skivan på underlaget och som förhindrar att flytspackel rinner in under skivan.

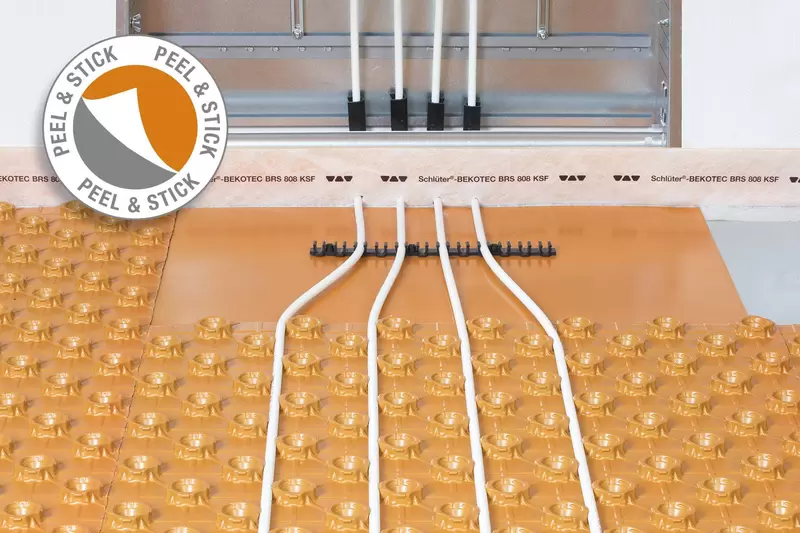

3. Noppskivorna BEKOTEC-EN-12-F-PS måste skäras till exakt i kanterna. För att ansluta BEKOTEC-skivorna till varandra sammanfogas de överlappande med en nopprad. Då noppfolien ska placeras ska skyddsfolien dras av från BEKOTEC-EN 12 F-PS och skivan läggas på underlaget. Den kan lyftas och flyttas så länge den inte tryckts fast. När sedan tryck appliceras limmas noppskivan fast på underlaget med kontaktlimmet på undersidan. För att förenkla dragningen av rör kan man i området kring dörröppningen och fördelaren använda den släta utjämningsskivan BEKOTEC-ENFGK-PS. Även den har dubbelhäftande kontaktlim som sitter på baksidan och fixerar den direkt. Den självhäftande rörklämman Schlüter-BEKOTEC-ZRKL 10/12 möjliggör en exakt rördragning i detta område.

4. För att skapa BEKOTEC-THERM-golvvärme kan man klämma fast systemrelevanta värmerör med en diameter på 10 mm mellan de laxstjärtformade nopporna. Välj röravstånden i enlighet med värmeeffekten som krävs och med hjälp av BEKOTEC-värmeeffektsdiagram.

5. I samband med gjutning av golvet, appliceras färsk cementavjämningsmassa i klassen CT-C25-F4, max. F5 eller kalciumsulfatbaserad massa CA-C25-F4, max. F5 med en minsta övertäckning på 8 mm (här rekommenderas ballast på 0–4 mm) i noppskivan. För att utjämna höjden kan beläggningens tjocklek partiellt höjas till max. 15 mm. När flytspackel appliceras ska noppskivorna läggas noggrant, och det är viktigt att snittkanterna/ändpunkterna sluter tätt. Man måste förhindra att flytspackel rinner in under BEKOTEC-skivorna.

   Obs: Avvikande massaegenskaper ska på förhand stämmas av med vår tekniska säljavdelning. För att förhindra att stegljud överförs mellan två rum ska massan där separeras med expansionsfogprofilen Schlüter-DILEX-DFP.

6. Omedelbart efter att en initial hållfasthet har uppnåtts, som tillåter att man kan gå på cementavjämningsmassan, kan frikopplingsmattan DITRA (alternativ: DITRA-DRAIN 4 eller DITRA-HEAT) fästas. Följ bearbetningsanvisningarna på produktdatablad 6.1 (alternativ: 6.2 eller 6.4). För massa på kalciumsulfatbas kan frikopplingsmattan läggas ut så fort restfukthalten är ≤ 2 CM-%.

7. Montera rörelseprofilen för hörn Schlüter-DILEX-EK resp. -RF (jmf. produktinfo 4.14) som flexibel kantfog i området kring övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan BEKOTEC-BRS 808 KSF.

8. Om BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.

9. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Massans höjd ska då anpassas till respektive materialtjocklek.

   Anmärkning: Förutom gällande bearbetningsriktlinjer måste godkända restfukthalter för massan till det valda beläggningsmaterialet observeras. Detaljerade instruktioner om bearbetning av icke-keramiska toppskikt finns i den tekniska handboken för Schlüter-BEKOTEC-THERM eller kan beställas från vår tekniska säljavdelning.

Schlüter-BEKOTEC-EN-12 F PS tillverkas av en tryckstabil termoformad film av polystyren som är laminerad med kontaktlim på undersidan. Den lämpar sig för användning med konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas och för flytspackel. Materialet måste förvaras frostfritt och UV-skyddat.
