Schlüter-BEKOTEC-EN-F-PS  Självhäftande allround-noppskiva

Schlüter-BEKOTEC är den säkra golvkonstruktionstekniken som system för funktionssäker flytande avjämningsmassa och avjämningsmassa för golvvärme. Detta möjliggör sprickfria beläggningar av keramik, natursten och andra material.

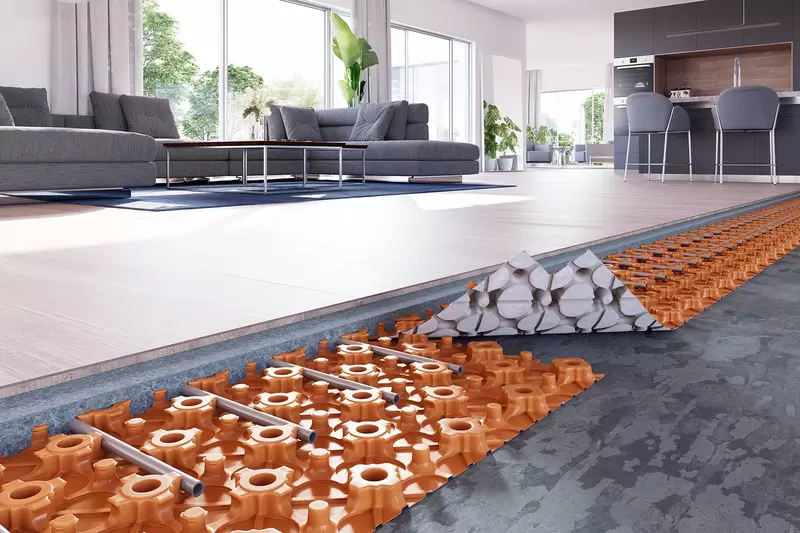

Systemet bygger på golvvärmeskivan med noppor Schlüter-BEKOTEC-EN-23-F-PS som installeras direkt på det bärkraftiga underlaget eller på konventionell värme- och/eller stegljudsisolering. Det speciella kontaktlimmet på noppskivans undersida ger utmärkt vidhäftning mot underlaget.

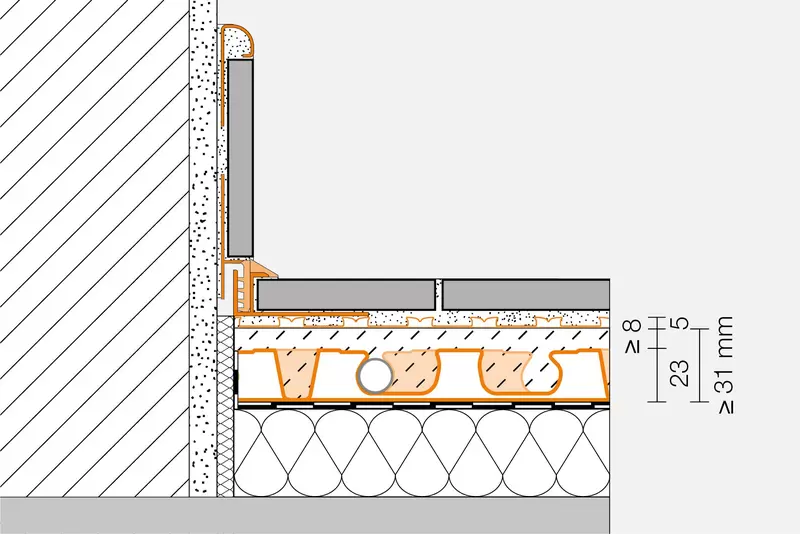

Noppskivan BEKOTEC-EN -23-F PS har en geometri som gör att massans tjocklek blir minst 31 mm mellan nopporna och 8 mm över nopporna. För att skapa en uppvärmd massa tillåter avståndet mellan nopporna att systemrelaterade värmerör med en diameter på 14 mm och 16 mm kan klämmas fast i ett 75 mm-raster. Golvvärmen kan regleras väl och drivas optimalt med låga framledningstemperaturer, eftersom endast en förhållandevis liten mängd massa (vid 8 mm övertäckning ca 57 kg/m² ≙ 28,5 l/m²) måste värmas upp eller kylas ned.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar. Efter att det är möjligt att gå på cementavjämningsmassan ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) läggas (kalciumsulfatbaserad massa ≤ 2 CM-%). Utnyttja därefter tunnbäddsmetoden för att lägga keramiska plattor eller naturstensplattor. Använd Schlüter-DILEX för att ta fram rörelsefogar i beläggningsskiktet vid de avstånd som annars krävs.

Lägg beläggningsmaterial som inte är känsliga för sprickor, t.ex. parkett eller heltäckningsmattor, direkt på massan efter att den beläggningsspecifika restfukthalten har uppnåtts.

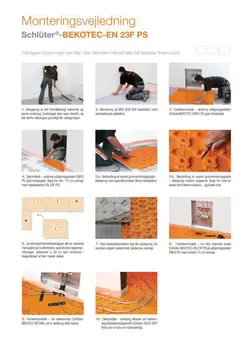

1. BEKOTEC-EN 23 F-PS installeras på ett underlag som har tillräckligt hög bärkraft och är tillräckligt jämnt, och som inte har några punktformade upphöjningar (t.ex. murbruksrester). Kontrollera underlaget med avseende på kompatibilitet och att det är rent. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Underlaget ska vara dammfritt före läggningen och ska därför dammsugas noggrant.

2. Observera: En grundering av underlaget är inte absolut nödvändig, vid behov kan en förbehandling dock utföras med en vanlig grundfärg som finns i handeln, och inte innehåller stora delar som kvartssand eller liknande.

   Större ojämnheter ska på förhand utjämnas med avjämningsmassa eller lämplig utjämningsmassa. Om det behövs ytterligare ljuddämpning eller isolering kan passande isolering läggas på underlaget.
   Om kablar eller rör har lagts på det bärande underlaget ska stegljudsisoleringen genomgående läggas ut över hela ytan ovanför utjämningsskiktet enligt DIN 18560-2. Observera max. kompressibilitet på CP3 (≤ 3 mm) vid val av lämplig isolering.
3. Använd den 8 mm tjocka kantremsan Schlüter-BEKOTEC-BRS 808 KSF för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning. Den självhäftande stödfoten som integrerats vid kantremsan har en fästremsa på över- och undersidan. Kantremsan pressas mot väggen genom att stödfoten fästs på underlaget resp. på det översta isoleringslagret och genom stödfotens förspänning. Genom att lägga BEKOTEC-noppskivan på den självhäftande stödfoten skapas en anslutning som fixerar skivan på underlaget och förhindrar att flytspackel rinner in under skivan.

4. Noppskivorna BEKOTEC-EN-23-F-PS måste skäras till exakt i kanterna. För att ansluta BEKOTEC-skivorna till varandra sammanfogas de överlappande med en nopprad. Då noppfolien ska placeras ska skyddsfolien dras av från BEKOTEC-EN 23 F-PS och skivan läggas på underlaget. Den kan lyftas och flyttas så länge den inte tryckts fast. När sedan tryck appliceras limmas noppskivan fast på underlaget med kontaktlimmet på undersidan.

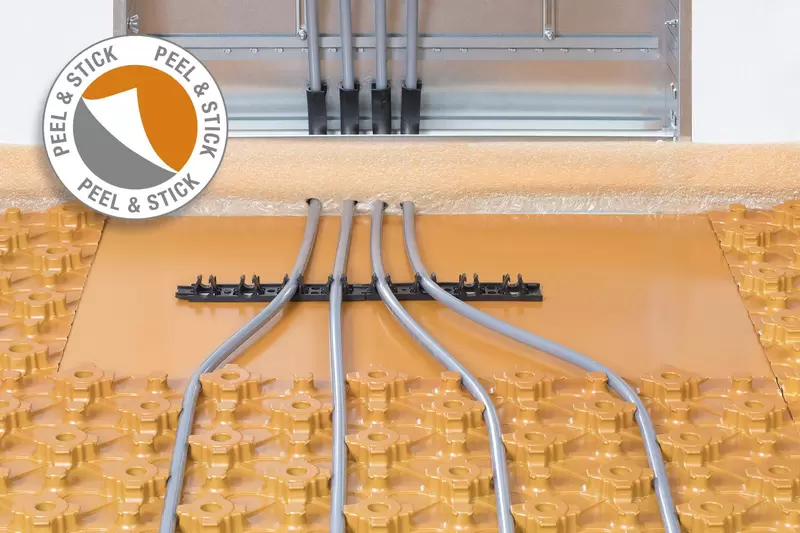

   För att förenkla dragningen av rör kan man kring dörröppningen och fördelaren använda den släta utjämningsskivan Schlüter-BEKOTEC-ENFG-PS. Även den har dubbelhäftande kontaktlim som sitter på baksidan och fixerar den direkt. Den självhäftande rörklämman Schlüter-BEKOTEC-ZRKL möjliggör en exakt rördragning i detta område.

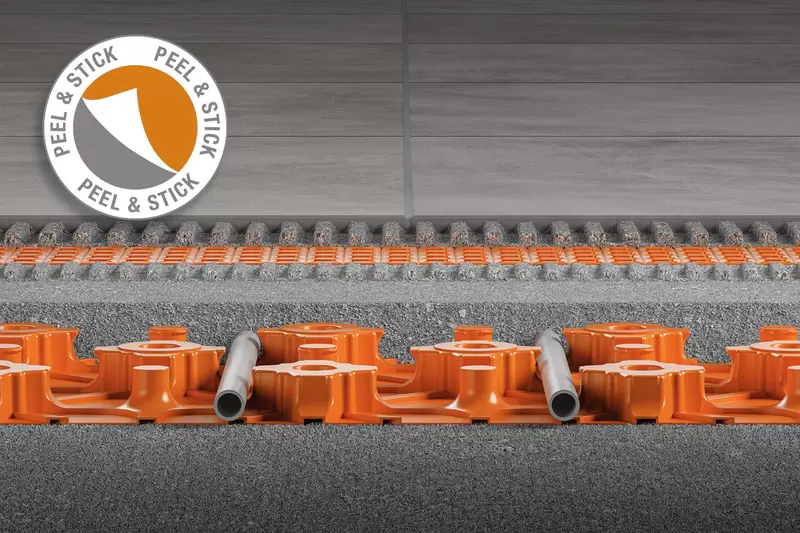

5. För att skapa Schlüter-BEKOTEC-THERM-golvvärme kan man klämma fast systemrelevanta värmerör med en diameter på 14 eller 16 mm mellan de laxstjärtformade nopporna. Välj röravstånd beroende på vilken värmeeffekt som krävs och med hjälp av Schlüter-BEKOTEC-värmeeffektsdiagram.

6. I samband med att golvmassan installeras, appliceras färsk cementavjämningsmassa eller kalciumsulfatbaserad avjämningsmassa med en minsta övertäckning på 8 mm i noppskivan. För både cement- och kalciumsulfatbaserad avjämningsmassa måste en tryckhållfasthet på C20 till C35 och en böjhållfasthet på F4, max F5 följas. Om en cementavjämningsmassa har en krympklass på SW1 är det också möjligt att använda produkter med högre böjhållfasthet. För att utjämna höjden kan beläggningens tjocklek partiellt höjas till max. 25 mm. När flytspackel appliceras ska noppskivorna läggas noggrant, och det är viktigt att snittkanterna/ändpunkterna sluter tätt. Det får inte rinna in något under BEKOTEC-skivorna. Här måste man ta hänsyn till de system som är godkända för tillämpningen.

   Obs: Avvikande massaegenskaper ska på förhand stämmas av med vår tekniska säljavdelning. För att förhindra att stegljud överförs mellan två rum ska massan där separeras med expansionsfogprofilen Schlüter-DILEX-DFP.
7. Omedelbart efter att en initial hållfasthet har uppnåtts, som tillåter att man kan gå på cementavjämningsmassan, kan frikopplingsmattan DITRA (alternativ: DITRA-DRAIN 4 eller DITRA-HEAT) fästas, under beaktande av bearbetningsinstruktionerna i produktdatabladen. För massa på kalciumsulfatbas kan frikopplingsmattan läggas ut så fort restfukthalten är ≤ 2 CM-%.

8. Omedelbart därefter kan man genom att utnyttja tunnbäddsmetoden lägga beläggning av keramik eller natursten på frikopplingsmattan. Använd rörelsefogar för att dela upp beläggningen i fält ovanför frikopplingsmattan i enlighet med gällande föreskrifter. För att skapa rörelsefogar ska rörelseprofilerna Schlüter-DILEX-BWB, -BWS, -KS eller -AKWS användas (jmf. produktinfo 4.6–4.8 och 4.18).

9. Montera rörelseprofilen för hörn Schlüter-DILEX-EK resp. -RF (jmf. produktinfo 4.14) som flexibel kantfog i området kring övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan Schlüter-BEKOTEC-BRS.

10. Om Schlüter-BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.

11. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Massans höjd ska dock anpassas till den aktuella materialtjockleken.

    Anmärkning: Förutom gällande bearbetningsriktlinjer måste godkända restfukthalter för massan till det valda beläggningsmaterialet observeras. Detaljerade instruktioner om bearbetning av icke-keramiska toppskikt finns i den tekniska handboken för Schlüter-BEKOTEC-THERM eller kan beställas från vår tekniska säljavdelning.

BEKOTEC-EN 23-F PS är tillverkad av en tryckstabil termoformad film av polystyren som är laminerad med kontaktlim på undersidan. Den lämpar sig för användning med konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas och för flytspackel. Materialet måste förvaras frostfritt och UV-skyddat.
