Schlüter-BEKOTEC-EN-FTS  Tyst golvvärmeskiva med noppor

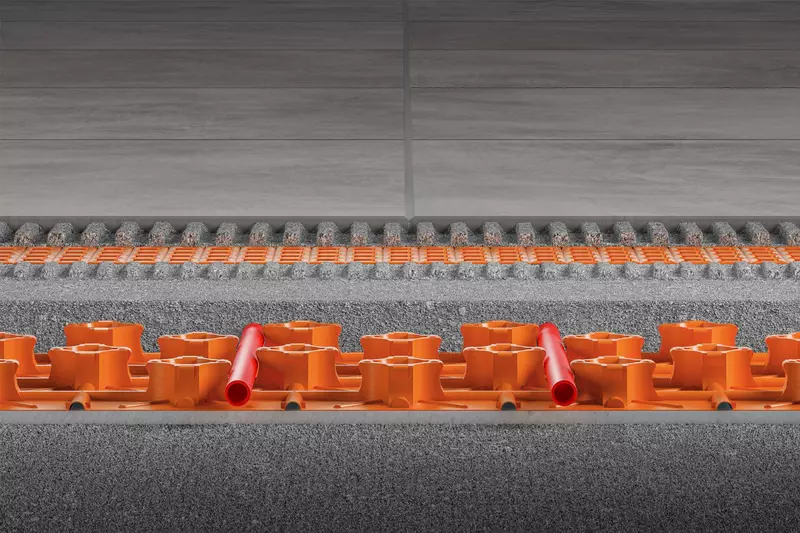

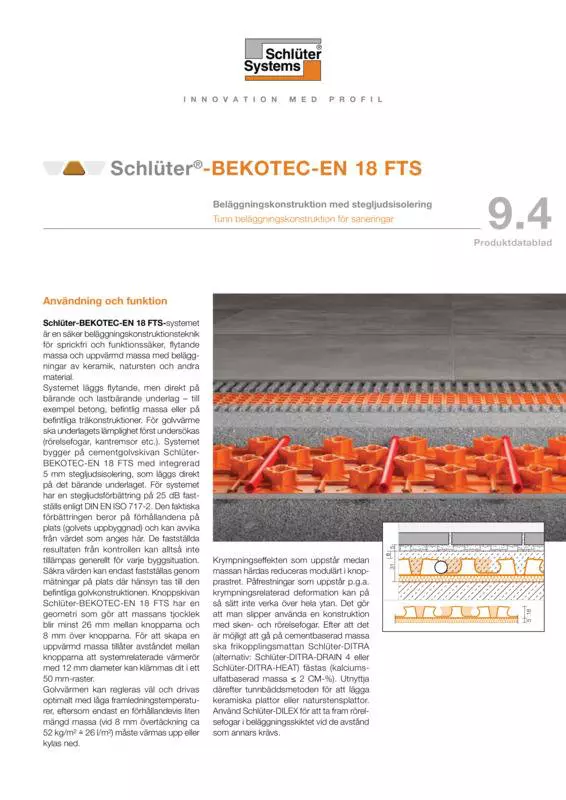

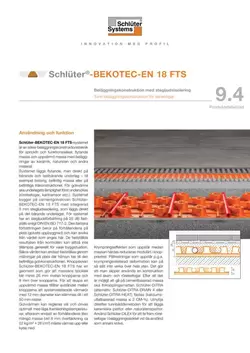

Schlüter-BEKOTEC-EN 18 FTS-systemet är en teknik för säker beläggningskonstruktion och ger ett sprickfritt och funktionssäkert, flytande massagolv och avjämningsmassa för golvvärme, som sedan kan förses med en beläggning av keramik, natursten eller andra material.

Systemet läggs flytande, direkt på bärande och lastbärande underlag – till exempel betong, befintligt massagolv, träkonstruktioner eller bundet bulkmaterial (> 100 kPa). Dessutom går det att använda extra värmeisolering. Innan golvet läggs måste man kontrollera om underlaget lämpar sig för golvvärme (rörelsefogar, kantremsor etc.). Systemet bygger på golvvärmeskivan med noppor BEKOTEC-EN 18 FTS med integrerad stegljudsisolering på 5 mm, som läggs direkt på det bärande underlaget. För systemet har en stegljudsförbättring på 25 dB fastställs enligt DIN EN ISO 717-2. Den faktiska förbättringen beror på förhållandena på plats (golvets konstruktion). Det kan avvika från det här värdet. De fastställda resultaten från kontrollen kan man alltså inte tillämpa generellt för varje byggsituation. Säkra värden kan bara fastställas genom direkta mätningar på plats och med hänsyn till den faktiska konstruktionen. Den noppade skivan BEKOTEC-EN 18 FTS har en geometri som gör att massan får en minsta tjocklek, som i det här fallet är 26 mm mellan nopporna och 8 mm över nopporna. Noppornas avstånd till varandra är utformat så att systemets värmerör (12 mm i diameter) kan klämmas fast i ett raster på 50 mm för att kunna skapa uppvärmd massa.

Golvvärmen är lätt att reglera och kan köras med optimalt låg framledningstemperatur. Det beror på att mängden golvmassa som behöver värmas upp och kylas ned är relativt liten (vid 8 mm övertäckning ca 52 kg/m² ≙ 26 l/m²).

När flytspackelmassan torkar krymper den något. Krympningen reduceras tack vare nopprastrets modulkonstruktion. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper sken- och rörelsefogar. När cementavjämningsmassan går att gå på limmas frikopplingsmattan Schlüter-DITRA fast (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) (kalciumsulfatbaserad massa ≤2 CM-%).

Därefter läggs keramiska plattor eller naturstensplattor med tunnbäddsteknik. Använd Schlüter-DILEX för att skapa rörelsefogar i beläggningen på de avstånd som brukar krävas.

Beläggningsmaterial som inte är känsliga för sprickor (t.ex. parkett eller heltäckningsmattor) läggs direkt på avjämningsmassan när restfukthalten som krävs för den aktuella beläggningen har uppnåtts.

Mer information finns i den tekniska handboken.

​​Tekniska data

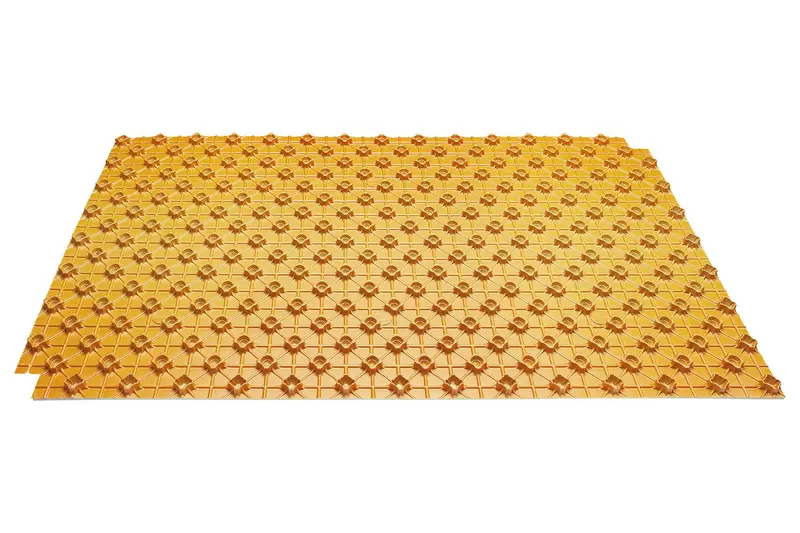

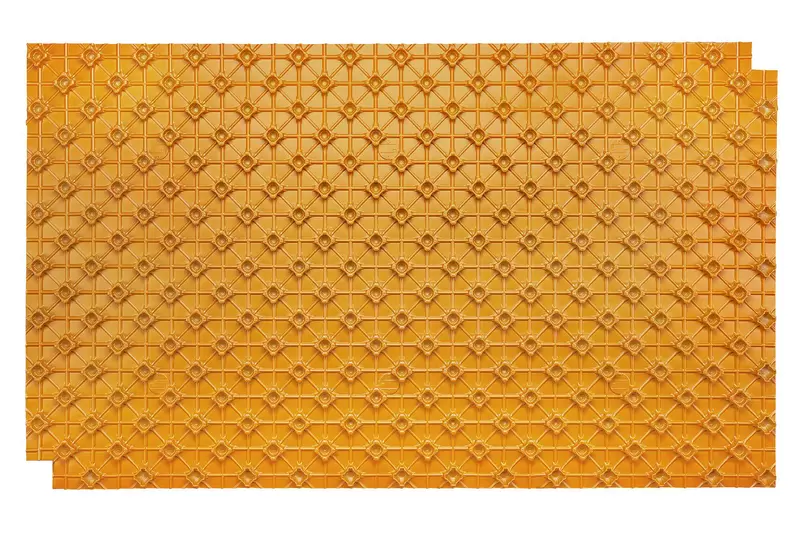

1. Noppstorlek: ca 40 mm
   Installationsavstånd: 50, 100, 150 mm ...
   Värmerör som ingår i systemet: ø 12 mm
   Nopporna är laxstjärtformade så att värmerör hålls säkert fast utan hållklämmor.
2. Anslutningar:
   Noppskivorna kopplas samman genom att sättas ihop med en överlappande nopprad.
3. Användbar yta: 1,4 x 0,8 m = 1,12 m²
   Skivans höjd: 23 mm (inkl. 5 mm stegljudsisolering)
4. Förpackning: 10 st. per kartong = 11,2 m²
   Kartongens storlek är ca 1500 x 855 x 185 mm.

• Garanti:
  Om monteringsanvisningarna följs och beläggningen används på ett ändamålsenligt sätt erbjuder Schlüter-Systems ett avtal med löfte om fem års garanti för beläggningskonstruktionens lämplighet för användning och skadefrihet.
• Beläggning utan sprickor:
  BEKOTEC-systemet är utformat så att påfrestningar i massan reduceras modulärt i noppmattans raster. Ingen förstärkning av konstruktionen behöver göras.
• Konstruktion utan deformationer:
  Beläggningskonstruktionen som tillverkats enligt BEKOTEC-systemet uppvisar inga interna spänningar vid användning, vilket innebär att deformationer i ytan praktiskt taget kan uteslutas. Detta gäller särskilt för temperaturväxlingsrelaterade påfrestningar, t.ex. vid massagolv för golvvärme.
• Avjämningsmassa utan fogar:
  Det behövs inga expansionsfogar i massan eftersom massan i BEKOTEC-systemet reducerar spänningarna som uppstår i golvet jämnt över hela ytan.
• Rörelsefogar i kakel- eller plattbeläggningens fogmönster:
  På BEKOTEC-systemet går det, i samband med att kaklet eller plattorna läggs, att anpassa utformningen av rörelsefogarna till det valda fograstret i beläggningen. Detta beror på att inga separationsfogar behöver överföras från massagolvet till ytskiktet. Det räcker med att observera de allmänna reglerna för dimensionering av beläggningen.
• Kort byggtid:
  Golvmassan som tagits fram enligt BEKOTEC-systemet kan med hjälp av frikopplingsmattan beläggas med keramik-, natur- eller konststen omedelbart efter att det är möjligt att gå på massan. Redan sju dagar efter att ett golvvärmesystem installerats är det redo för uppvärmning.
• Litet materialbehov:
  Vid 8 mm övertäckning med avjämningsmassa krävs bara ca 52 kg/m² ≙ 26 l/m² massa. Det är en fördel som även påverkar den statiska beräkningen.
• Snabbreagerande golvvärme:
  En beläggningskonstruktion som har monterats enligt BEKOTEC-systemet tillsammans med en golvvärmelösning reagerar snabbare på temperaturändringar jämfört med konventionellt massagolv för golvvärme. Detta beror på att en betydligt mindre mängd massa måste värmas upp eller kylas ned beroende på utförandet. Golvvärmen kan därför köras energisnål drift med låg temperatur.

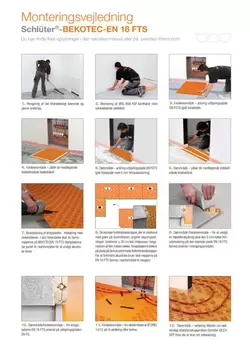

1. Schlüter-BEKOTEC-EN 18 FTS läggs på ett jämnt underlag med tillräcklig bärkraft. Underlagen måste ha en jämn yta och får inte ha några punktformade upphöjningar (t.ex. murbruksrester). Större ojämnheter ska på förhand utjämnas med avjämningsmassa eller lämpliga bundna bulkmaterial. Om det behövs måste även lämplig tryckstabil värmeisolering (DEO) läggas på underlaget. Ta i så fall hänsyn till kraven på värmeskydd. Det är inte tillåtet att använda någon mer stegljudsdämpning.
2. Använd kantlisterna BEKOTEC-BRS för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning beroende på golvmassans typ respektive höjd. Den självhäftande stödfoten som integrerats vid kantremsan har en fästremsa på över- och undersidan. Kantremsan pressas mot väggen genom att den limmas fast på underlaget och att stödfoten spänns på förhand. Genom att lägga BEKOTEC-noppskivan på den självhäftande stödfoten skapas en anslutning som fixerar skivan på underlaget och förhindrar att flytspackel rinner in under skivorna.
3. För att förhindra ljudbryggor måste noppskivorna BEKOTEC-EN 18 FTS skäras till exakt i kantområdet. Noppskivorna kopplas ihop genom att de snäpps samman i de avsmalnade anslutningsnopporna i kantområdet (se foto).

   För att förenkla rördragningen kring dörröppningen och fördelaren kan man använda den släta utjämningsskivan Schlüter-BEKOTEC-EN 18 FGTS 5. Den läggs under noppskivan och fixeras med dubbelhäftande tejp. Vid behov bör noppskivans stegljudsisolering avlägsnas exakt i övergångsområdena. Den självhäftande rörklämman Schlüter-BEKOTEC-ZRKL 10/12 möjliggör en exakt rördragning i detta område.

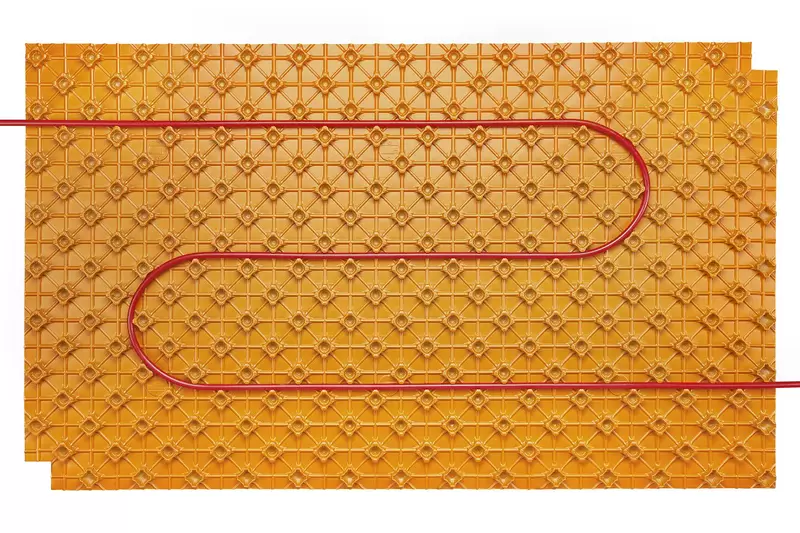

4. Vid installationen av BEKOTEC-THERM golvvärme ska de tillhörande värmerören sättas fast mellan de laxstjärtformade nopporna. Välj röravstånd med hjälp av BEKOTEC-värmeeffektsdiagram i enlighet med den värmeeffekt som krävs.
5. Golvet görs genom att färsk cementavjämningsmassa eller kalciumsulfatbaserad avjämningsmassa gjuts på noppskivan med en minsta övertäckning på 8 mm. För både cement- och kalciumsulfatbaserad avjämningsmassa måste en tryckhållfasthet på C20 till C35 och en böjhållfasthet på F4, max. F5 uppnås. Om en cementavjämningsmassa har en krympklass på SW1 är det också möjligt att använda produkter med högre böjhållfasthet. För att utjämna höjden kan beläggningens tjocklek partiellt höjas till max. 20 mm. Det går även att använda lämpligt flytspackel CAF/CTF med likvärdig specifikation. Här måste man ta hänsyn till de system som är godkända för tillämpningen.

   Obs: Avvikande flytspackelegenskaper ska på förhand stämmas av med vår tekniska säljavdelning.

   Om man vill förhindra stegljudsöverföring mellan två rum ska golvmassan där separeras med expansionsfogsprofilen Schlüter-DILEX-DFP.
6. Så fort en initial hållfasthet har uppnåtts och cementavjämningsmassan kan beträdas ska frikopplingsmattan DITRA (alternativ: DITRA-DRAIN 4 eller DITRA-HEAT) limmas fast, se monteringsanvisningarna i produktdatabladen. Frikopplingsmattan kan läggas ut på kalciumsulfatbaserad massa så fort en restfukthalt på ≤2 CM % har uppnåtts.
7. Omedelbart därefter kan man genom att utnyttja tunnbäddsmetoden lägga beläggning av keramik eller natursten på frikopplingsmattan. Dela in beläggningen över frikopplingsmattan i flera fält med rörelsefogar enligt gällande bestämmelser. För att skapa rörelsefogar kan man använda sig av profilerna Schlüter-DILEX-BWB, -BWS, -KS, -AKWS eller -F (se produktinformation 4.6–4.8, 4.18 och 4.23). Montera rörelseprofilen för hörn Schlüter-DILEX-EK eller -RF (se produktdatablad 4.14) som flexibel kantfog i övergången mellan golv och vägg. Skär först av den utstickande delen av kantremsan BEKOTEC-BRS 808 KSF.
8. Om BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.
9. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Se då till att flytspackelhöjden anpassas till respektive materialtjocklek.

   Obs: Förutom gällande monteringsriktlinjer måste man se till att flytspacklets restfukthalt stämmer med specifikationerna för det valda beläggningsmaterialet. Detaljerade instruktioner om bearbetningen av icke-keramiska toppskikt finns i den tekniska handboken för Schlüter-BEKOTEC-THERM eller kan beställas från vår tekniska säljavdelning.

Schlüter-BEKOTEC-EN 18 FTS med 5 mm stegljudsisolering är tillverkad av en tryckstabil termoformad polystyrenfilm. Den stegljudsisolerande fiberduken består av en särskild textilvävsblandning. Schlüter-BEKOTEC-EN 18 FTS passar för användning med konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas och för flytspackel.
