Schlüter-BEKOTEC-EN-FK  Lätt golvvärmeskiva med noppor

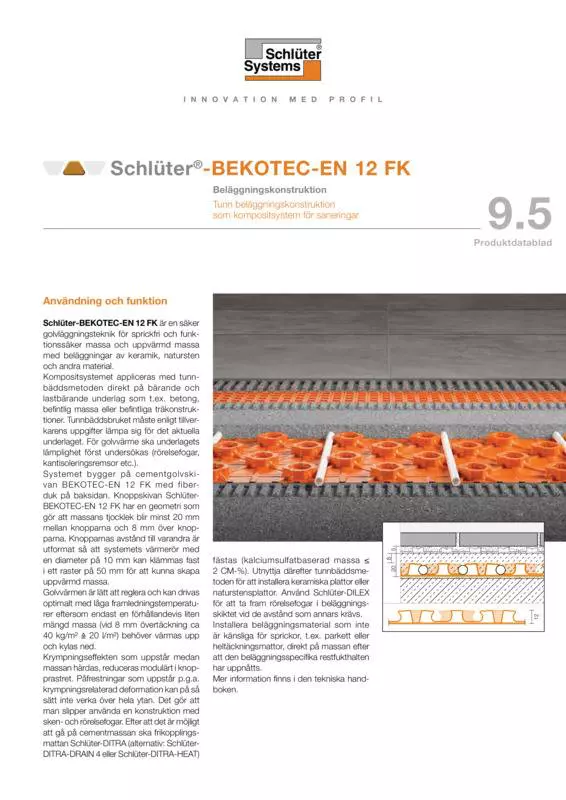

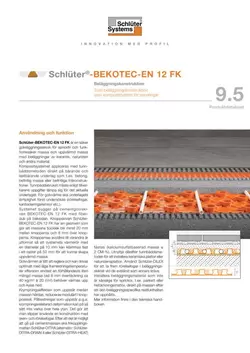

Schlüter-BEKOTEC-EN 12 FK är den säkra golvkonstruktionstekniken som system för funktionssäkert, flytande massagolv och avjämningsmassa för golvvärme. Detta möjliggör sprickfria beläggningar av keramik, natursten och andra material.

Tätskiktet appliceras med tunnbäddsmetoden direkt på bärande och lastbärande underlag som t.ex. betong, befintlig massa eller träkonstruktioner. Tunnbäddsbruket måste enligt tillverkarens uppgifter lämpa sig för det aktuella underlaget. För golvvärme ska underlagets lämplighet först undersökas (rörelsefogar, kantisoleringsremsor etc.).

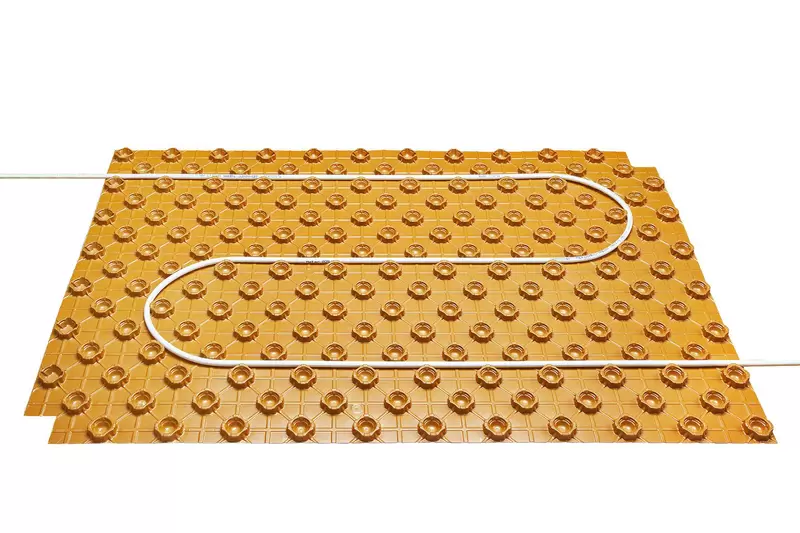

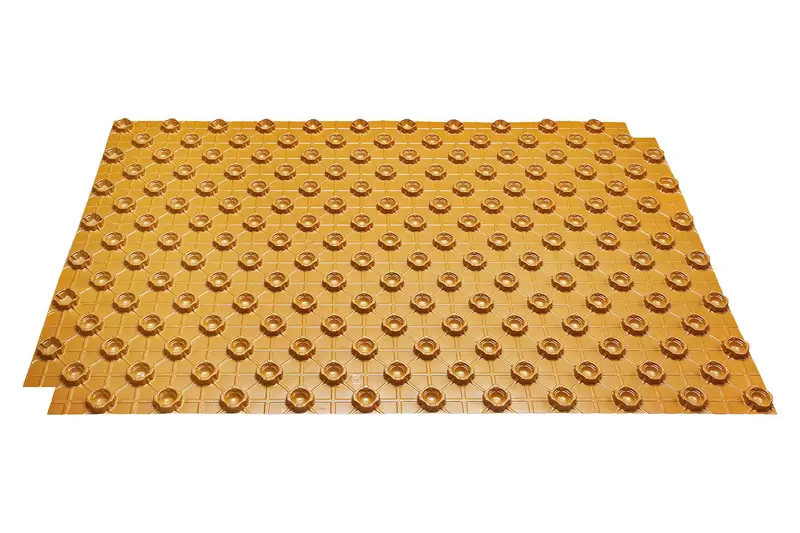

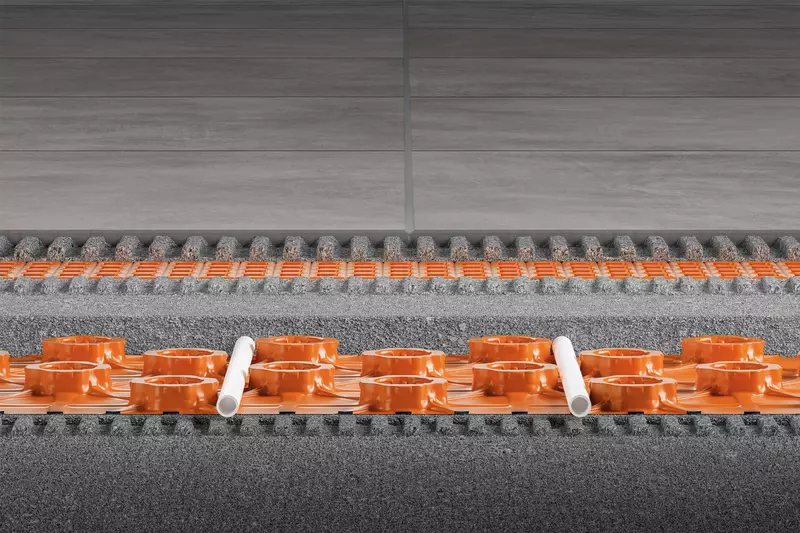

Systemet bygger på golvvärmeskivan med noppor BEKOTEC-EN-12 FK med fiberduk på baksidan. Den noppade skivan BEKOTEC-EN-12 FK har en geometri som gör att massans tjocklek blir minst 20 mm mellan nopporna och 8 mm över nopporna. Noppornas avstånd till varandra är utformat så att systemets värmerör med en diameter på 10 mm kan klämmas fast i ett raster på 50 mm för att kunna skapa uppvärmd massa.

Golvvärmen är lätt att reglera och kan drivas optimalt med låga framledningstemperaturer eftersom endast en förhållandevis liten mängd golvmassa (vid 8 mm övertäckning ca 40 kg/m² ≙ 20 l/m²) behöver värmas upp och kylas ned.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar. Efter att det är möjligt att gå på cementavjämningsmassan ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) fästas (kalciumsulfatbaserad massa ≤ 2 CM-%). Utnyttja därefter tunnbäddsmetoden för att lägga keramiska plattor eller naturstensplattor. Använd Schlüter-DILEX för att skapa rörelsefogar i beläggningen på de avstånd som annars krävs.

Beläggningsmaterial som inte är känsliga för sprickor, t.ex. parkett eller heltäckningsmattor, läggs direkt på massan efter att den beläggningsspecifika restfukthalten har uppnåtts.

Mer information finns i den tekniska handboken.

​​Tekniska data

1. Noppstorlek: ca 44 mm
   Installationsavstånd: 50, 100, 150 mm ...
   Värmerör som ingår i systemet: ø 10 mm
   Nopporna är laxstjärtformade så att värmerör hålls säkert fast utan hållklämmor.
2. Anslutningar:
   Noppskivorna kopplas samman genom att sättas ihop med en överlappande nopprad.
3. Användbar yta: 1,1 x 0,7 m = 0,77 m²
   Skivans höjd: 12 mm
4. Förpackning: 10 st. per kartong = 7,7 m²
   Kartongens storlek är ca 1160 x 800 x 80 mm.

• Garanti:
  Om monteringsanvisningarna följs och beläggningen används på ett ändamålsenligt sätt erbjuder Schlüter-Systems ett avtal med löfte om fem års garanti för beläggningskonstruktionens lämplighet för användning och skadefrihet.
• Beläggning utan sprickor:
  BEKOTEC-systemet är utformat så att påfrestningar i massan reduceras modulärt i noppmattans raster. Ingen förstärkning av konstruktionen behöver göras.
• Konstruktion utan deformationer:
  Beläggningskonstruktionen som tillverkats enligt BEKOTEC-systemet uppvisar inga interna påfrestningar vid användning, vilket innebär att deformationer i ytan praktiskt taget kan uteslutas. Detta gäller särskilt för temperaturväxlingsrelaterade påfrestningar, t.ex. vid massagolv för golvvärme.
• Avjämningsmassa utan fogar:
  Det behövs inga expansionsfogar i golvmassan eftersom massan i BEKOTEC-systemet reducerar påfrestningarna jämnt över hela ytan.
• Rörelsefogar i kakel- eller plattbeläggningens fogmönster:
  På BEKOTEC-systemet går det, i samband med att kaklet eller plattorna läggs, att anpassa utformningen av rörelsefogarna till det valda fograstret i beläggningen. Detta beror på att inga separationsfogar behöver överföras från massagolvet till ytskiktet. Det räcker med att observera de allmänna reglerna för dimensionering av beläggningen.
• Kort byggtid:
  Golvmassan som tagits fram enligt BEKOTEC-systemet kan med hjälp av frikopplingsmattan beläggas med keramik-, natur- eller konststen omedelbart efter att det är möjligt att gå på massan. Redan sju dagar efter att ett golvvärmesystem installerats är det redo för uppvärmning.
• Litet materialbehov:
  Vid en 8 mm övertäckning av avjämningsmassa krävs bara ca 40 kg/m² ≙ 20 l/m² massa.
• Snabbreagerande golvvärme:
  En beläggningskonstruktion som tagits fram enligt BEKOTEC-systemet tillsammans med en golvvärmelösning reagerar snabbare på temperaturändringar jämfört med konventionellt massagolv för golvvärme. Detta beror på att en betydligt mindre mängd massa måste värmas upp eller kylas ned beroende på utförandet. Golvvärmen kan därför köras energisnålt vid lågtemperaturdrift.

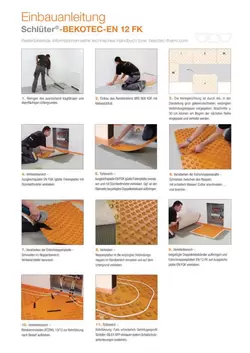

1. Schlüter-BEKOTEC-EN 12 FK är ett tätskikt som med hjälp av fiberduken på baksidan fixeras på det bärkraftiga och jämna underlaget med hjälp av tunnbäddsmetoden. Underlaget måste vara bärande, plant och fritt från komponenter som försämrar vidhäftningen samt får inte ha punktformiga upphöjningar (t.ex. murbrukrester). Eventuella utjämningsåtgärder måste utföras innan BEKOTEC-EN-12 FK installeras.

   Typen av underlag bestämmer med vilken fästmassa som BEKOTEC-EN-12 FK ska fästas. Fästmassan måste fästa på underlaget och förankras mekaniskt i fiberduken på BEKOTEC-EN 12 FK. För de flesta underlag kan ett hydrauliskt bindande tunnbäddsbruk användas. Kontrollera vid behov först att materialen är kompatibla med varandra. Tunnbäddsbruket appliceras med en tandad murslev (rekommendation 6 x 6 mm) på underlaget.

2. Använd den 8 mm tjocka kantremsan Schlüter-BEKOTEC-BRS 808 KSF för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning.

   Den självhäftande stödfoten som integrerats vid kantremsan har en fästremsa på undersidan. Kantremsan pressas mot väggen genom att stödfoten fästs på underlaget och genom stödfotens förspänning. Genom att fästa Schlüter-BEKOTEC-noppskivan på den självhäftande stödfoten skapas en anslutning som fixerar skivan på underlaget och som förhindrar att flytspackel rinner in under skivan.

3. Noppskivorna BEKOTEC-EN-12 FK infogas i den applicerade fästmassan över hela ytan med fiberduk. Beakta fästmassans härdningstid. Noppskivorna BEKOTEC-EN 12 FK måste skäras till exakt i kantområdet. För att ansluta BEKOTEC-skivorna till varandra sammanfogas de med en nopprad överlappande (se bild).

   För att förenkla dragningen av rör kan man i området kring dörröppningen och fördelaren använda den släta utjämningsskivan Schlüter-BEKOTEC-ENFGK, som med hjälp av fiberduken på baksidan fästs i det bärkraftiga och jämna underlaget. Vid behov, applicera den medföljande dubbelhäftande tejpen på utjämningsskivans yta för att fixera noppskivorna. Den självhäftande rörklämman Schlüter-BEKOTEC-ZRKL 10/12 möjliggör en exakt rördragning i detta område.

4. För att skapa BEKOTEC-THERM-golvvärme kan man, efter att tunnbäddsbruket härdat, klämma fast tillhörande värmerör med en diameter på 10 mm mellan de laxstjärtformade nopporna. Välj röravstånden i enlighet med värmeeffekten som krävs och med hjälp av BEKOTEC-värmeeffektsdiagram.
5. I samband med gjutning av golvet, appliceras färsk cementavjämningsmassa i klassen CT-C25-F4, max. F5 eller kalciumsulfatbaserad massa CA-C25-F4, max. F5 med en minsta övertäckning på 8 mm (här rekommenderas ballast på 0–4 mm) i noppskivan. För att utjämna höjden kan beläggningens tjocklek partiellt höjas till max. 15 mm. Det går även att använda lämpligt flytspackel CAF/CTF med motsvarande specifikation. Observera här de system som är godkända för denna tillämpning.

   Obs: Avvikande massaegenskaper ska på förhand stämmas av med vår tekniska säljavdelning.

   För att förhindra att stegljud överförs mellan två rum ska massan där separeras med expansionsfogprofilen Schlüter-DILEX-DFP.

6. Omedelbart efter att en initial hållfasthet har uppnåtts, som tillåter att man kan gå på cementavjämningsmassan, ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) fästas. Bearbetningsanvisningarna på produktdatablad 6.1 (alternativ: 6.2 eller 6.4) måste följas. För massa på kalciumsulfatbas kan frikopplingsmattan läggas ut så fort restfukthalten är ≤ 2 CM-%.
7. Montera rörelseprofilen för hörn Schlüter-DILEX-EK resp. -RF (jmf. produktinfo 4.14) som flexibel kantfog i området kring övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan BEKOTEC-BRS 808 KSF.
8. Om BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.
9. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Massans höjd ska då anpassas till respektive materialtjocklek.
   Anmärkning: Förutom gällande bearbetningsriktlinjer måste godkända restfukthalter för massan till det valda beläggningsmaterialet observeras. Detaljerade instruktioner om bearbetningen tillsammans med icke-keramiska golvbeläggningar kan hämtas från den tekniska handboken för Schlüter-BEKOTEC-THERM eller från vår tekniska säljavdelning.

Schlüter-BEKOTEC-EN-12 FK är tillverkad av en tryckstabil termoformad film av polystyren med fiberduk och lämpar sig för användning av konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas samt för flytspackel.
