Schlüter-BEKOTEC-DRAIN  Golvvärmeskiva med noppor för utomhusbruk

Schlüter-BEKOTEC-DRAIN är den säkra beläggningskonstruktionstekniken som är avsedd som system för sprickfria och funktionssäkra flytande avjämningsmassa utomhus som möjliggör beläggningar utan sprickor av keramik och natursten.

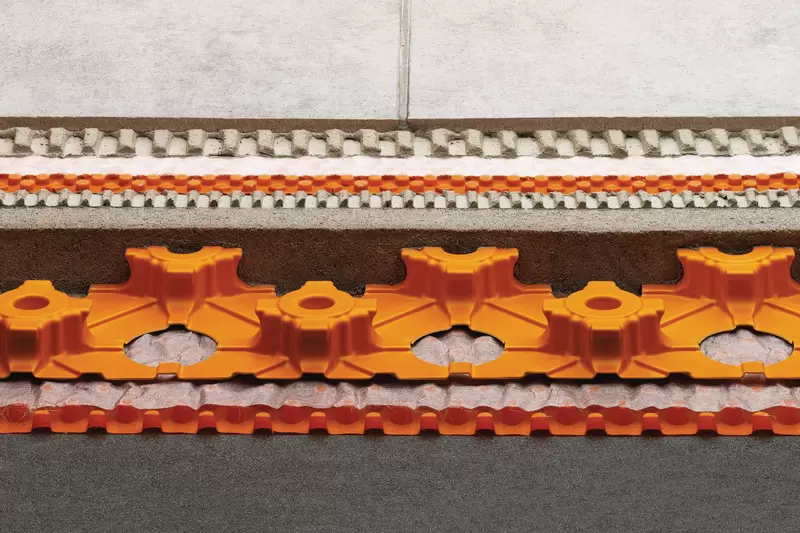

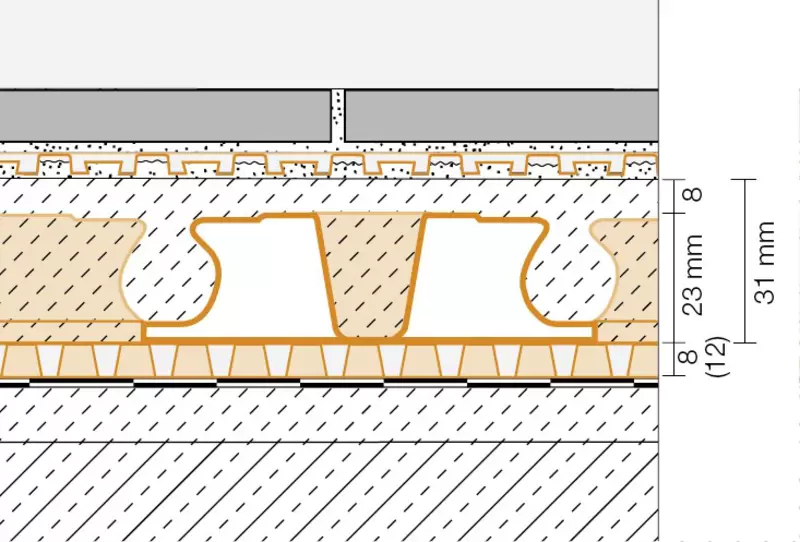

Det här systemet bygger på den strukturerade, noppade golvskivan Schlüter-BEKOTEC-EN 23 FD med regelbundet placerade öppningar och kommunicerande dräneringskanaler, som beroende på konstruktionen läggs direkt på tätskiktet som skapats med fall eller över ytdräneringen Schlüter-TROBA-PLUS. Noppskivan Schlüter-BEKOTEC-EN 23 FD har en geometri som gör att golvmassans tjocklek blir minst 31 mm mellan nopporna och 8 mm över nopporna.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar. Efter att det är möjligt att gå på en cementavjämningsmassa kan kompositdränerings- och frikopplingsmattan Schlüter-DITRA-DRAIN fästas. Därpå kan du direkt lägga keramiska plattor eller naturstensplattor.

På så sätt kan du även installera material i stort format (ingen formatbegränsning) av keramiskt finstengods eller natursten.

Använd Schlüter-DILEX för att skapa rörelsefogar i beläggningen på de avstånd som annars krävs.

Du kan även lägga keramiska plattor eller naturstensplattor med bruk. Då applicerar du fästbruket minst 8 mm över nopporna på noppskivan Schlüter-BEKOTEC-EN 23 FD och knackar i keramik- eller naturstensmaterialet direkt i det färska bruket med en kontaktbrygga. Här behövs inte Schlüter-DITRA-DRAIN.

​​Tekniska data

1. Noppstorlek: ca 65 mm
2. Hålstorlek: ca 50 mm
3. Anslutningar: Noppskivorna kopplas samman genom att sättas ihop med en överlappande nopprad.
4. Användbar yta: 1,2 x 0,9 m = 1,08 m²
   Skivans höjd: 23 mm
5. Förpackning: 10 st. per kartong = 10,8 m²
   Kartongens storlek är ca 1 355 x 1 020 x 195 mm.

• Garanti:
  Om monteringsanvisningarna följs och beläggningen används på ett ändamålsenligt sätt, erbjuder Schlüter-Systems ett avtal med löfte om fem års garanti för beläggningskonstruktionens lämplighet för användning och skadefrihet. Du kan begära ett sådant avtalsformulär.
• Beläggning utan sprickor:
  Schlüter-BEKOTEC-DRAIN-systemet är utformat så att påfrestningar i massan reduceras modulärt i noppbanans raster. Ingen förstärkning av konstruktionen behöver göras.
• Dränering:
  Vatten som sipprar in genom beläggningskonstruktionen kan via hålen i noppskivan nå tätskiktet med fall eller avrinningsnivån och där utan tryck rinna undan till de välvda hålrummen för dränering.
• Deformationsfri konstruktion:
  Beläggningskonstruktionen som tillverkats enligt Schlüter-BEKOTEC-DRAIN-systemet uppvisar inga interna påfrestningar vid användning, vilket innebär att deformationer i ytan praktiskt inte sker. Detta gäller särskilt för temperaturväxlingsrelaterade påfrestningar utomhus.
• Avjämningsmassa utan fogar:
  Det behövs inga expansionsfogar i massan eftersom massan i Schlüter-BEKOTEC-DRAIN-systemet reducerar påfrestningarna jämnt över hela ytan.
• Rörelsefogar i kakel- eller plattbeläggningens fogmönster:
  På Schlüter-BEKOTEC-systemet går det, i samband med att kaklet eller plattorna läggs, att anpassa utformningen av rörelsefogarna till det valda fograstret i beläggningen. Detta beror på att inga separationsfogar behöver tas från massan till toppskiktet.
  Du behöver bara ta hänsyn till de allmänna reglerna för dimensionering av beläggningsfälten.
• Kort byggtid:
  Massan som tagits fram enligt Schlüter-BEKOTEC-DRAIN-systemet kan med hjälp av frikopplingsmattan Schlüter-DITRA-DRAIN beläggas med keramik-, natur- eller konststen omedelbart efter att det är möjligt att gå på massan.
• Låg konstruktionshöjd:
  Vid användning av Schlüter-BEKOTEC-systemet går att spara upp till 20 mm på bygghöjden jämfört med en massa utomhus enligt DIN 18 560-2.
• Material- och viktbesparing:
  Om du minskar avjämningsmassans tjocklek med 20 mm för 100 m² grundyta sparar du 2,0 m³ avjämningsmassa, alltså ca 4,0 ton vikt. Det är en fördel som även påverkar den statiska beräkningen.
• Påvisad lämplighet:
  I en provningsrapport från ett ackrediterat provningsinstitut framgår det att Schlüter-BEKOTEC-systemet fungerar korrekt och är lämpligt för den avsedda användningen, i synnerhet för säker fördelning de trafiklaster det utsätts för.

1. Underlaget för Schlüter-BEKOTEC-DRAIN är ett tätskikt med fall.
2. Använd den 8 mm tjocka kantremsan Schlüter-BEKOTEC-BRS 808 KSF för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning. Den självhäftande stödfoten som befinner sig vid kantremsan har en fixeringsremsa på över- och undersidan. Kantremsan pressas mot väggen genom att stödfoten fästs på underlaget och genom stödfotens förspänning.

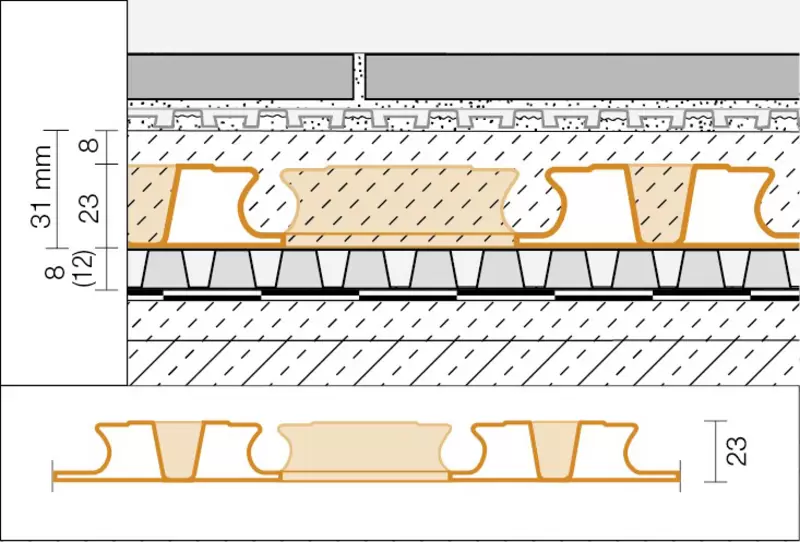

3. Sedan installerar du den kapillärpassiva ytdräneringen Schlüter-TROBA-PLUS på tätskiktet.
4. Sedan lägger du noppskivorna Schlüter-BEKOTEC-EN 23 FD på ytdräneringen Schlüter-TROBA-PLUS, sätter ihop dem överlappande med en nopprad och skär till dem så att de passar i kanterna.
   Obs: Noppskivorna Schlüter-BEKOTEC-EN 23 FD är försedda med kommunicerande dräneringskanaler men ses inte som kapillärpassiv dränering.

Läggning med tunnbäddsmetoden

5. På noppskivan Schlüter-BEKOTEC-EN 23 FD lägger du cementavjämningsmassa med hållfasthetsklass ≤CT-C25-F4 (ZE 20) med en överlappning av nopporna på minst 8 och högst 25 mm. Idealiskt är 8 till 15 mm. Massans böjhållfasthet får inte överskrida F5.
   Obs: Massan ska skyddas mot direkt solinstrålning. Dessutom bör du vidta de normala åtgärderna för skydd mot väder och vind.
6. Omedelbart när den inledande fastheten uppnås och du kan gå på cementavjämningsmassan (i regel redan efter ca 24 timmar) kan du limma på kompositdränerings- och frikopplingsmattan Schlüter-DITRA-DRAIN i enlighet med bearbetningsrekommendationerna i produktinformationen 6.2.
   Obs: Avjämningsmassan kan även framställas av enkornsbruk med motsvarande egenskaper. Beroende på kornstorleken kan det hända att det krävs en högre täckning av nopporna än minimikravet på 8 mm.
7. Omedelbart därefter kan man med tunnbäddsmetoden lägga beläggning av keramik eller natursten på Schlüter-DITRA-DRAIN. Använd rörelsefogar för att dela upp beläggningen i fält ovanför frikopplingsmattan i enlighet med gällande föreskrifter. För att skapa rörelsefogar måste profilerna Schlüter-DILEX-BWB eller -KS användas (jmf. produktdatablad 4.6 eller 4.8).
8. Montera rörelseprofilen för hörn Schlüter-DILEX-EK resp. -RF, -EKE eller -EF (jmf. produktdatabladen) som flexibel kantfog i övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan Schlüter-BEKOTEC-BRS.

Läggning direkt i bruksbädden

5. Bruksbädden ska användas för läggning av enskilda plattor eller så ska du använda en jämn bruksbädd med lämplig tjocklek. Som bruk kan du även använda ett lämpligt enkornsbruk. Beroende på kornstorleken kan det hända att det krävs en högre täckning av nopporna än minimikravet på 8 mm.
6. På beläggningsmaterialets baksida appliceras ett kontaktskikt.
7. Lägg på beläggningsmaterialet och knacka in det i den färska bruksbädden.
   Använd rörelsefogar för att dela upp beläggningen i fält i enlighet med gällande föreskrifter. För att skapa rörelsefogar måste rörelsefogprofilerna Schlüter-DILEX-BWB-KS eller -MP (jmf. produktdatablad 4.6, 4.8 eller 4.3) eller en elastisk fog användas. Kring rörelsefogen bör du separera bruksbädden med ett separationssnitt ovanför nopporna.
8. Montera rörelseprofilen för hörn Schlüter-DILEX-EK, -RF, -EKE eller -EF (jmf. produktinformationen) eller en elastisk fog som flexibel kantfog i övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan Schlüter-BEKOTEC-BRS.

Schlüter-BEKOTEC-EN 23 FD är tillverkad av en tryckstabil termoformad film av polystyren som lämpar sig för användning av konventionell cementavjämningsmassa.
