Schlüter-BEKOTEC-EN-F  Allround-golvvärmeskiva med noppor

Schlüter-BEKOTEC är den säkra golvkonstruktionstekniken som system för funktionssäker flytande avjämningsmassa och avjämningsmassa för golvvärme. Detta möjliggör sprickfria beläggningar av keramik, natursten och andra material.

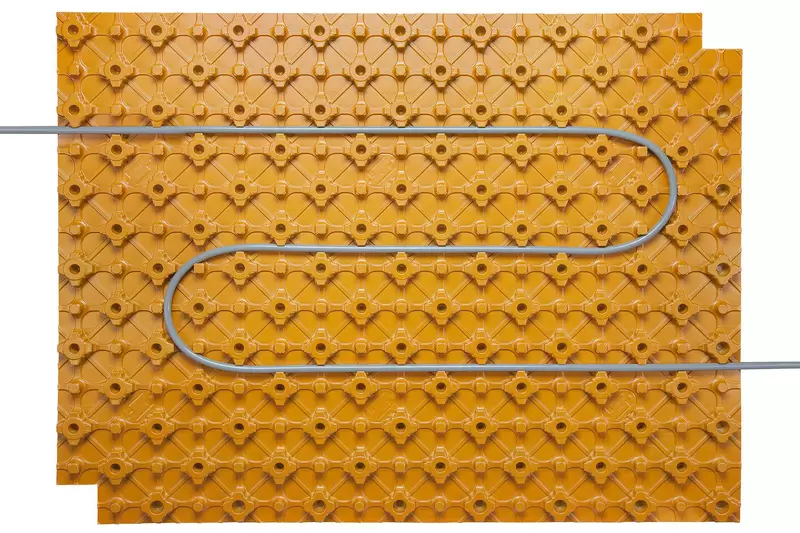

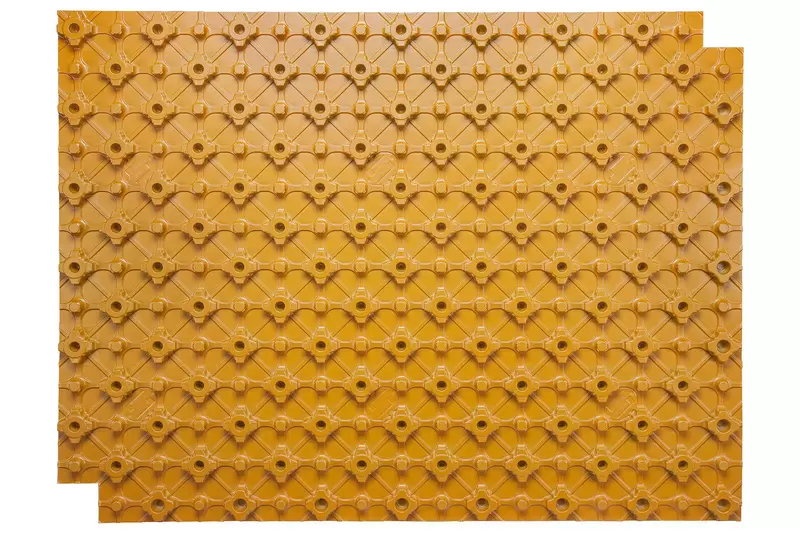

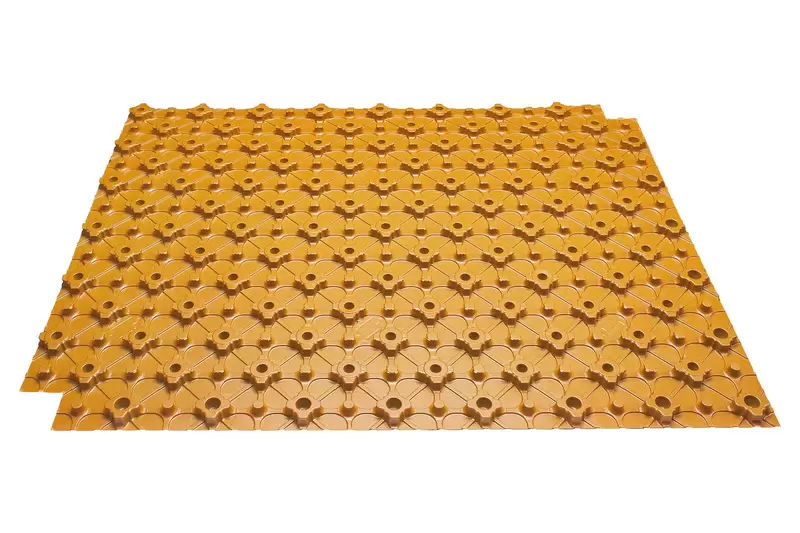

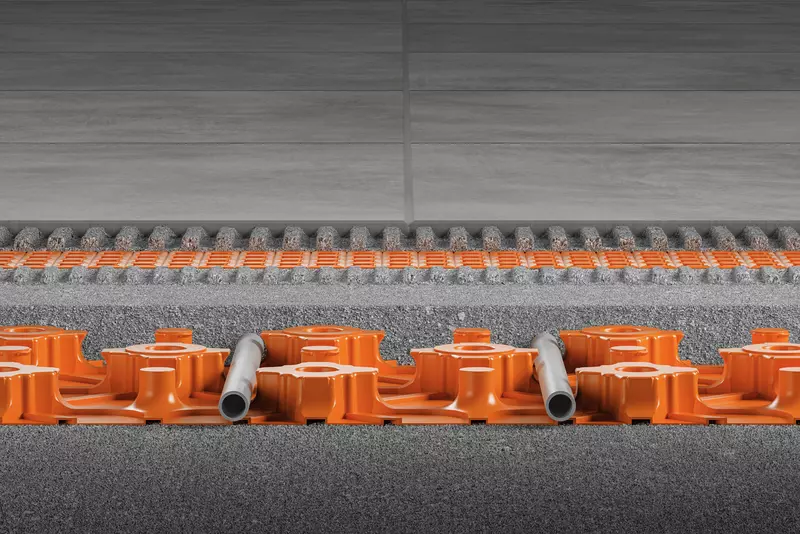

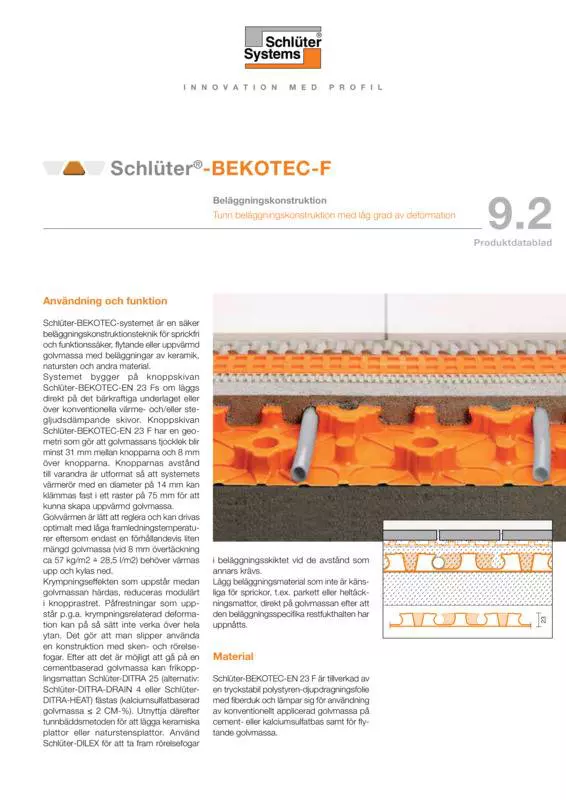

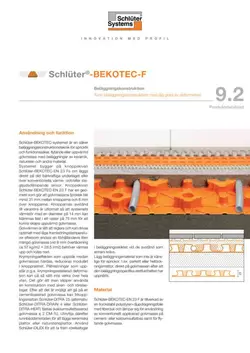

Systemet bygger på golvvärmeskivan med noppor Schlüter-BEKOTEC-EN 23 F som installeras direkt på det bärkraftiga underlaget eller över konventionell värme- och/eller stegljudsisolering. Den noppade skivan BEKOTEC-EN 23 F har en geometri som gör att massans tjocklek blir minst 31 mm mellan nopporna och 8 mm över nopporna. Noppornas avstånd till varandra är utformat så att systemets värmerör med en diameter på 14 mm kan klämmas fast i ett raster på 75 mm för att kunna skapa uppvärmd massa.

Golvvärmen kan regleras väl och drivas optimalt med låga framledningstemperaturer, eftersom endast en förhållandevis liten mängd massa (vid 8 mm övertäckning ca 57 kg/m² ≙ 28,5 l/m²) måste värmas upp eller kylas ned.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar. Efter att det är möjligt att gå på cementavjämningsmassan ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) läggas (kalciumsulfatbaserad massa ≤ 2 CM-%). Utnyttja därefter tunnbäddsmetoden för att lägga keramiska plattor eller naturstensplattor. Använd Schlüter-DILEX för att skapa rörelsefogar i beläggningen på de avstånd som annars krävs.

Lägg beläggningsmaterial som inte är känsliga för sprickor, t.ex. parkett eller heltäckningsmattor, direkt på massan efter att den beläggningsspecifika restfukthalten har uppnåtts.

​​Tekniska data

1. Noppstorlek:
   ca 20 mm för små noppor
   ca 65 mm för stora noppor
   Monteringsavstånd: 75 mm
   Värmerör i systemet: ø 14 mm
   Nopporna är laxstjärtformade så att värmerör hålls säkert fast utan fästklämmor.
2. Anslutningar:
   Noppskivorna kopplas samman genom att sättas ihop med en överlappande nopprad.
3. Användbar yta: 1,2 x 0,9 m = 1,08 m²
   Skivans höjd: 23 mm
4. Förpackning: 10 st. per kartong = 10,8 m²
   Kartongens storlek är ca 1355 x 1020 x 195 mm.

• Garanti:
  Om monteringsanvisningarna följs och beläggningen används på ett ändamålsenligt sätt erbjuder Schlüter-Systems ett avtal med löfte om fem års garanti för beläggningskonstruktionens lämplighet för användning och skadefrihet.
• Beläggning utan sprickor:
  BEKOTEC-systemet är utformat så att påfrestningar i massan reduceras modulärt i noppbanans raster. Ingen förstärkning av konstruktionen behöver göras.
• Konstruktion utan deformationer:
  Beläggningskonstruktionen som tillverkats enligt BEKOTEC-systemet uppvisar inga interna påfrestningar vid användning, vilket innebär att deformationer i ytan praktiskt taget kan uteslutas. Detta gäller särskilt för temperaturväxlingsrelaterade påfrestningar, t.ex. vid massagolv för golvvärme.
• Avjämningsmassa utan fogar:
  Det behövs inga expansionsfogar i golvmassan eftersom massan i BEKOTEC-systemet reducerar påfrestningarna jämnt över hela ytan.
• Rörelsefogar i kakel- eller plattbeläggningens fogmönster:
  På BEKOTEC-systemet går det, i samband med att kaklet eller plattorna läggs, att anpassa utformningen av rörelsefogarna till det valda fograstret i beläggningen. Detta beror på att inga separationsfogar behöver överföras från massagolvet till ytskiktet. Det räcker med att observera de allmänna reglerna för dimensionering av beläggningen.
• Kort byggtid:
  Golvmassan som tagits fram enligt BEKOTEC-systemet kan med hjälp av frikopplingsmattan beläggas med keramik-, natur- eller konststen omedelbart efter att det är möjligt att gå på massan. Redan sju dagar efter att ett golvvärmesystem installerats är det redo för uppvärmning.
• Låg konstruktionshöjd:
  Vid användning av BEKOTEC-systemet går det att spara upp till 37 mm på höjden jämfört med massagolv för golvvärme enligt DIN 18560-2.
• Litet materialbehov:
  Vid en 8 mm övertäckning av avjämningsmassa krävs bara ca 57 kg/m² ≙ 28,5 l/m² massa. Det är en fördel som även påverkar den statiska beräkningen.
• Snabbreagerande golvvärme:
  En beläggningskonstruktion som tagits fram enligt BEKOTEC-systemet tillsammans med en golvvärmelösning reagerar snabbare på temperaturändringar jämfört med konventionell avjämningsmassa för golvvärme. Detta beror på att en betydligt mindre mängd massa måste värmas upp eller kylas ned. Golvvärmen kan därför köras energisnålt vid lågtemperaturdrift.

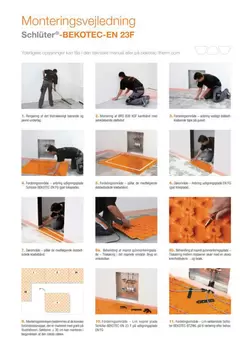

1. Schlüter-BEKOTEC-EN 23 F installeras på ett underlag som har tillräckligt hög bärkraft och är tillräckligt jämnt. Underlagen måste ha en jämn yta och får inte ha några punktformade upphöjningar (t.ex. murbruksrester). Större ojämnheter ska på förhand utjämnas med avjämningsmassa eller lämpliga bundna bulkmaterial. Om det behövs ytterligare ljuddämpning eller isolering kan passande isolering läggas på underlaget.

   Om kablar eller rör har lagts på det bärande underlaget ska stegljudsisoleringen genomgående läggas ut över hela ytan ovanför utjämningsskiktet enligt DIN 18560-2. Observera max. kompressibilitet på CP3 (≤ 3 mm) vid val av lämplig isolering. Om bygghöjden inte räcker till för en stegljudsisolering med polystyren eller mineralfiber, går det att använda Schlüter-BEKOTEC-BTS med en tjocklek på bara 5 mm för att reducera stegljuden betydligt.

2. Använd den 8 mm tjocka kantremsan Schlüter-BEKOTEC-BRS 808 KSF för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning.

   Den självhäftande stödfoten som integrerats vid kantremsan har en fästremsa på över- och undersidan. Kantremsan pressas mot väggen genom att stödfoten fästs på underlaget resp. på det översta isoleringslagret och genom stödfotens förspänning. Genom att lägga BEKOTEC-noppskivan på den självhäftande stödfoten skapas en anslutning som fixerar skivan på underlaget och förhindrar att flytspackel rinner in under skivorna.

3. Noppskivorna BEKOTEC-EN 23 F måste skäras till exakt i kantområdet. För att ansluta BEKOTEC-skivorna till varandra sammanfogas de överlappande med en nopprad.

   För att förenkla dragningen av rör kan man i området kring dörröppningen och vid fördelaren använda den släta utjämningsskivan Schlüter-BEKOTEC-ENFG, som med hjälp av dubbelhäftande tejp fästs under noppskivan. Den självhäftande rörklämman Schlüter-BEKOTEC-ZRKL möjliggör en exakt rördragning i detta område. Eventuellt måste skivorna fixeras på underlaget. Detta kan vara nödvändigt om rörens återfjädringskraft är relativt hög (t.ex. i små utrymmen med små rörradier). Den dubbelhäftande tejpen Schlüter-BEKOTEC-BTZDK66 kan användas för fixeringen.

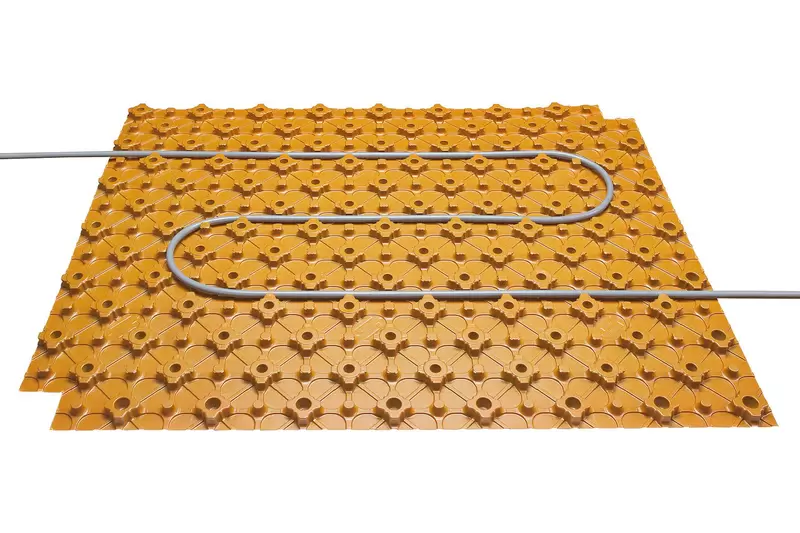

4. För att skapa Schlüter-BEKOTEC-THERM-golvvärme kan man klämma fast systemrelevanta värmerör med en diameter på 14 mm mellan de laxstjärtformade nopporna. Välj röravstånd beroende på vilken värmeeffekt som krävs och med hjälp av Schlüter-BEKOTEC-värmeeffektsdiagram.
5. I samband med gjutning av golvet, appliceras färsk cementavjämningsmassa i klassen CT-C25-F4, max. F5 eller kalciumsulfatbaserad massa CA-C25-F4, max. F5 med en minsta övertäckning på 8 mm (här rekommenderas ballast på 0–4 mm) i noppskivan. För att utjämna höjden kan beläggningens tjocklek partiellt höjas till max. 25 mm. När flytspackel appliceras ska noppskivorna läggas noggrant, och det är viktigt att snittkanterna/ändpunkterna sluter tätt. Det får inte rinna in något under BEKOTEC-skivorna. Observera här de system som är godkända för denna tillämpning.

   Obs: Avvikande massaegenskaper ska på förhand stämmas av med vår tekniska säljavdelning. För att förhindra att stegljud överförs mellan två rum ska massan där separeras med expansionsfogprofilen Schlüter-DILEX-DFP.

6. Omedelbart efter att en initial hållfasthet har uppnåtts, som tillåter att man kan gå på cementavjämningsmassan, kan frikopplingsmattan DITRA (alternativ: DITRA-DRAIN 4 eller DITRA-HEAT) fästas, under beaktande av bearbetningsinstruktionerna i produktdatabladen. Frikopplingsmattan kan läggas ut på kalciumsulfatbaserad massa så fort en restfukthalt på ≤ 2 CM % har uppnåtts.
7. Omedelbart därefter kan man genom att utnyttja tunnbäddsmetoden lägga beläggning av keramik eller natursten på frikopplingsmattan. Använd rörelsefogar för att dela upp beläggningen i fält ovanför frikopplingsmattan i enlighet med gällande föreskrifter. För att skapa rörelsefogar ska rörelseprofilerna Schlüter-DILEX-BWB, -BWS, -KS eller -AKWS användas (jmf. produktinfo 4.6–4.8 och 4.18).
8. Montera rörelseprofilen för hörn Schlüter-DILEX-EK resp. -RF (jmf. produktinfo 4.14) som flexibel kantfog i området kring övergången mellan golv och vägg. Skär först av den utstickande delen på kantremsan Schlüter-BEKOTEC-BRS.
9. Om Schlüter-BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.
10. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Massans höjd ska då anpassas till respektive materialtjocklek.
    Anmärkning: Förutom gällande bearbetningsriktlinjer måste godkända restfukthalter för massan till det valda beläggningsmaterialet observeras. Detaljerade instruktioner om bearbetning av icke-keramiska toppskikt finns i den tekniska handboken för Schlüter-BEKOTEC-THERM eller kan beställas från vår tekniska säljavdelning.

Schlüter-BEKOTEC-EN 23 F är tillverkad av en tryckstabil termoformad film av polystyren och lämpar sig för användning av konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas samt för flytspackel.
