Schlüter-BEKOTEC-EN  Isolerad golvvärmeskiva med noppor

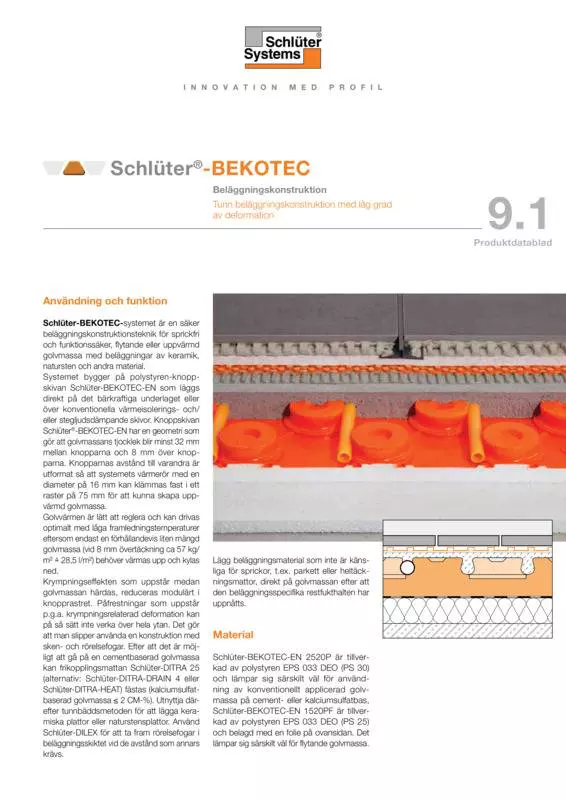

Schlüter-BEKOTEC är den säkra golvkonstruktionstekniken som system för funktionssäker flytande avjämningsmassa och avjämningsmassa för golvvärme. Detta möjliggör sprickfria beläggningar av keramik, natursten och andra material.

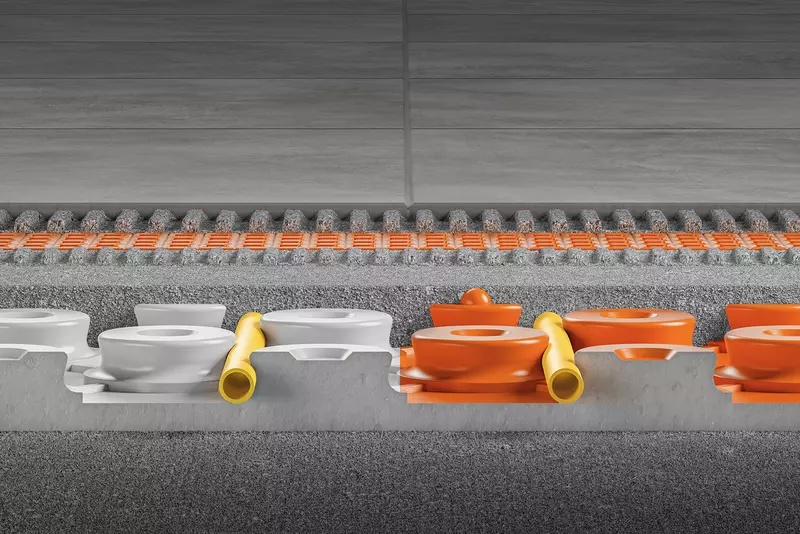

Systemet bygger på polystyren-golvvärmeskivan med noppor, Schlüter-BEKOTEC-EN, som läggs direkt på det bärande underlaget eller över konventionell värmeisolering och/eller stegljudsisolering. Den noppade skivan BEKOTEC-EN har en geometri som gör att golvmassans tjocklek blir minst 32 mm mellan nopporna och 8 mm över nopporna. Noppornas avstånd till varandra är utformat så att systemets värmerör med en diameter på 16 mm kan klämmas fast i ett raster på 75 mm för att kunna skapa uppvärmd massa.

Golvvärmen är lätt att reglera och kan drivas optimalt med låga framledningstemperaturer eftersom endast en förhållandevis liten mängd golvmassa (vid 8 mm övertäckning ca 57 kg/m² ≙ 28,5 l/m²) behöver värmas upp och kylas ned.

Krympningseffekten som uppstår medan massan härdas reduceras modulärt i nopprastret. Påfrestningar som uppstår p.g.a. krympningsrelaterad deformation kan på så sätt inte verka över hela ytan. Det gör att man slipper ha en konstruktion med sken- och rörelsefogar. Efter att det är möjligt att gå på cementavjämningsmassan ska frikopplingsmattan Schlüter-DITRA (alternativ: Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) fästas (kalciumsulfatbaserad massa ≤ 2 CM-%). Utnyttja därefter tunnbäddsmetoden för att lägga keramiska plattor eller naturstensplattor. Använd Schlüter-DILEX för att skapa rörelsefogar i beläggningen på de avstånd som annars krävs.

Lägg beläggningsmaterial som inte är känsliga för sprickor, t.ex. parkett eller heltäckningsmattor, direkt på massan efter att den beläggningsspecifika restfukthalten har uppnåtts.

​​Tekniska data

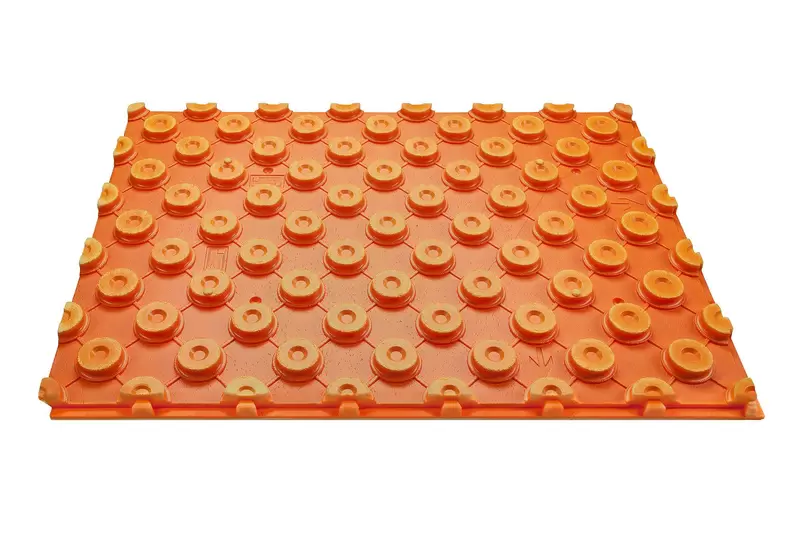

1. Noppstorlek: 65 mm diameter
   Avståndsraster för värmerör: 75 mm
   Systemspecifika värmerör: ø 16 mm
   Nopporna är laxstjärtformade så att värmerören sitter säkert utan fästklämmor.
2. Anslutningar: Noppskivorna ansluts till varandra via en fals och tappar.
   BEKOTEC-noppskivorna kan även läggas med kortsidorna mot långsidorna. Detta minimerar mängden överblivna rester när skivorna läggs.
3. Skivans storlek (användningsmått):
   75,5 x 106 cm = 0,80 m².
   Skivans höjd: 44 mm
4. Förpackning: 20 st. per kartong = 16 m²
   Kartongens storlek är ca 120 x 80 x 60 cm.
5. Kartongens hörn är förstärkta med skydd.

• Garanti:
  Om monteringsanvisningarna följs och beläggningen används på ett ändamålsenligt sätt, erbjuder Schlüter-Systems ett avtal med löfte om fem års garanti för beläggningskonstruktionens lämplighet för användning och skadefrihet.

• Beläggning utan sprickor:
  BEKOTEC-systemet är utformat så att påfrestningar i massan reduceras modulärt i noppbanans raster. Ingen förstärkning av konstruktionen behöver göras.

• Konstruktion utan deformationer:
  Beläggningskonstruktionen som tillverkats enligt BEKOTEC-systemet uppvisar inga interna påfrestningar vid användning, vilket innebär att deformationer i ytan praktiskt taget kan uteslutas. Detta gäller särskilt för temperaturväxlingsrelaterade påfrestningar, t.ex. vid massagolv för golvvärme.

• Avjämningsmassa utan fogar:
  Det behövs inga expansionsfogar i golvmassan eftersom massan i BEKOTEC-systemet reducerar påfrestningarna jämnt över hela ytan.

• Rörelsefogar i kakel- eller plattbeläggningens fogmönster:
  På BEKOTEC-systemet går det, i samband med att kaklet eller plattorna läggs, att anpassa utformningen av rörelsefogarna till det valda fograstret i beläggningen. Detta beror på att inga separationsfogar behöver överföras från massagolvet till ytskiktet. Det räcker med att observera de allmänna reglerna för dimensionering av beläggningen.

• Kort byggtid:
  Golvmassan som tagits fram enligt BEKOTEC-systemet kan med hjälp av frikopplingsmattan beläggas med keramik-, natur- eller konststen omedelbart efter att det är möjligt att gå på massan. Redan sju dagar efter att ett golvvärmesystem installerats är det redo för uppvärmning.

• Låg konstruktionshöjd:
  Vid användning av BEKOTEC-systemet går det att spara upp till 37 mm på höjden jämfört med massagolv för golvvärme enligt DIN 18560-2.

• Litet materialbehov:
  Vid 8 mm övertäckning med golvmassa krävs bara ca 57 kg/m² ≙ 28,5 l/m² massa. Det är en fördel som även påverkar den statiska beräkningen.

• Snabbreagerande golvvärme:
  En beläggningskonstruktion som tagits fram enligt BEKOTEC-systemet tillsammans med en golvvärmelösning reagerar snabbare på temperaturändringar jämfört med konventionell avjämningsmassa för golvvärme. Detta beror på att en betydligt mindre mängd massa måste värmas upp eller kylas ned. Golvvärmen kan därför köras energisnålt vid lågtemperaturdrift.

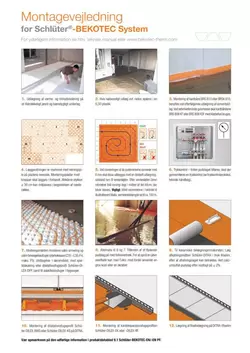

1. Schlüter-BEKOTEC-EN installeras på ett underlag som har tillräckligt hög bärkraft och är tillräckligt jämnt, och som inte har några punktformade upphöjningar (t.ex. murbruksrester). Större ojämnheter ska på förhand utjämnas med avjämningsmassa eller lämpliga bundna bulkmaterial. Om det behövs ytterligare ljuddämpning eller isolering kan passande isolering läggas på underlaget, täck över med ett PE-lager om det behövs. Om kablar eller rör har lagts på det bärande underlaget ska stegljudsisoleringen genomgående läggas ut över hela ytan ovanför utjämningsskiktet enligt DIN 18560-2.
   Observera max. kompressibilitet på CP3 (≤ 3 mm) vid val av lämplig isolering. Om bygghöjden inte räcker till för att en stegljudsisolering med polystyren eller mineralfiber, går det att använda Schlüter-BEKOTEC-BTS med en tjocklek på bara 5 mm för att reducera stegljuden betydligt.

2. Använd den 8 mm tjocka kantlisten Schlüter-BEKOTEC-BRS 810 för att täcka beläggningskanterna vid väggar eller annan inbyggd inredning. Foliefoten som är integrerad vid kantlisten måste ligga mellan underlaget (resp. på det översta isoleringsskiktet) och noppskivan.
   Vid användning av flytande golvmassa ska kantlisten Schlüter-BEKOTEC-BRS 808KF med självhäftande fot användas. Fästremsan på baksidan används för att fästa kantlisten på väggen. Genom att lägga golvvärmeskivan med noppor på den självhäftande skumfoten förhindrar man att det rinner in något genom skarvarna.

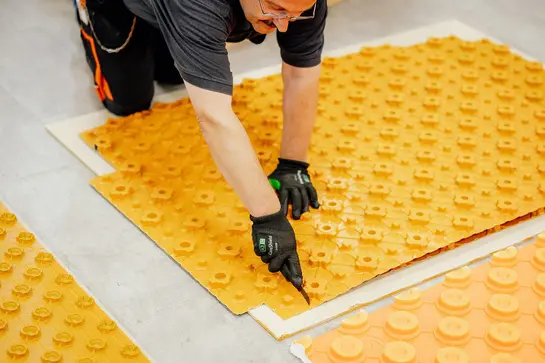

3. Noppskivorna BEKOTEC-EN måste skäras till exakt i kantområdet. Tack vare att den släta utjämningsskivan Schlüter-BEKOTEC-ENR 1520P är lättare att skära till minskar materialåtgången. För att BEKOTEC-skivorna ska kunna anslutas till varandra är de utrustade med en fals och tappar.

4. För att skapa BEKOTEC-THERM-golvvärme kan man klämma fast systemrelevanta värmerör med en diameter på 16 mm mellan de laxstjärtformade nopporna. Välj röravstånd beroende på vilken värmeeffekt som krävs och med hjälp av Schlüter-BEKOTEC-värmeeffektsdiagram.

5. I samband med att golvmassan installeras, appliceras färsk cementavjämningsmassa eller kalciumsulfatbaserad avjämningsmassa med en minsta övertäckning på 8 mm i noppskivan. För både cement- och kalciumsulfatbaserad avjämningsmassa måste en tryckhållfasthet på C20 till C35 och en böjhållfasthet på F4, max. F5 följas. Om en cementavjämningsmassa har en krympklass på SW1 är det också möjligt att använda produkter med högre böjhållfasthet. För att utjämna höjden kan beläggningens tjocklek partiellt ökas till max. 25 mm. Det går även att använda lämpligt flytspackel CAF/CTF med motsvarande specifikation. Observera här de system som är godkända för denna tillämpning. Undantaget är noppskivan EN 2520 P, där du endast får använda massa med låg fukthalt.
   Obs: Avvikande massaegenskaper ska på förhand stämmas av med vår tekniska säljavdelning.
   För att förhindra att stegljud överförs mellan två rum ska golvmassan där separeras med expansionsfogprofilen DILEX-DFP.

6. Omedelbart efter att en initial hållfasthet har uppnåtts, som tillåter att man kan gå på cementavjämningsmassan, kan frikopplingsmattan DITRA (alternativ: DITRA-DRAIN 4 eller DITRA-HEAT) fästas, under beaktande av bearbetningsinstruktioner i produktdatabladen. Frikopplingsmattan kan läggas ut på kalciumsulfatbaserad massa så fort en restfukthalt på ≤ 2 CM % har uppnåtts.

7. Omedelbart därefter kan man genom att utnyttja tunnbäddsmetoden lägga beläggning av keramik, konststen eller natursten på frikopplingsmattan. Använd rörelsefogar för att dela upp beläggningen i fält ovanför frikopplingsmattan i enlighet med gällande föreskrifter. För att skapa rörelsefogar ska rörelseprofilerna Schlüter-DILEX-BWB, -BWS, -KS, -AKW eller -F användas (jmf. produktinfo 4.6–4.8, 4.18 och 4.23).

8. Montera hörn-rörelseprofilen DILEX-EK resp. -RF (jmf. produktinfo 4.14) som flexibel kantfog i området kring övergången mellan golv och vägg. Skär först av den utstickande delen på kantlisten BEKOTEC-BRS.

9. Om BEKOTEC-THERM-keramik-klimatgolv används som golvvärme kan den färdiga beläggningskonstruktionen värmas upp redan efter sju dagar. Vid en starttemperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C tills den önskade användningstemperaturen har uppnåtts.

10. Beläggningsmaterial som inte riskerar att spricka (t.ex. parkett, heltäckningsmatta eller plastmatta) läggs direkt på BEKOTEC-massan utan frikopplingsmatta. Massans höjd ska dock anpassas till den aktuella materialtjockleken. Anmärkning: Förutom gällande bearbetningsriktlinjer måste godkända restfukthalter för massan till det valda beläggningsmaterialet observeras.
    Detaljerade instruktioner om bearbetning av icke-keramiska toppskikt finns i den tekniska handboken för Schlüter-BEKOTEC-THERM eller kan beställas från vår tekniska säljavdelning.

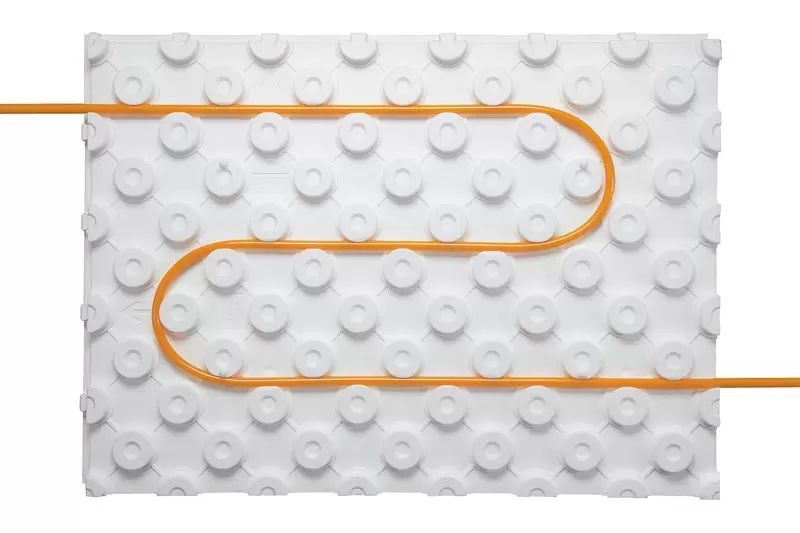

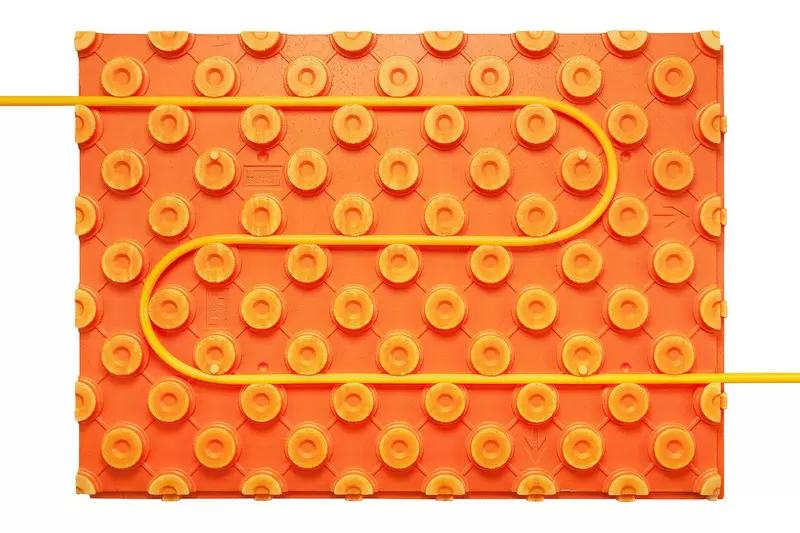

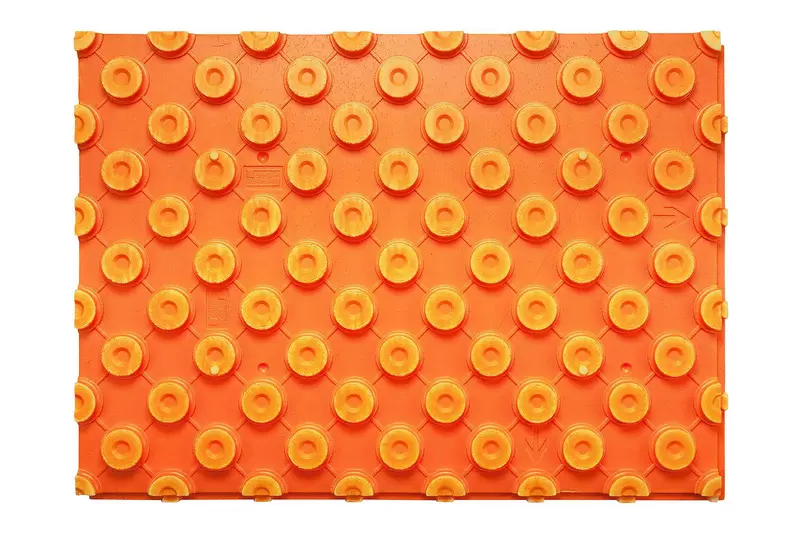

Schlüter-BEKOTEC-EN 2520P är tillverkad av polystyren EPS 033 DEO (PS 30) och lämpar sig särskilt väl för användning av konventionellt applicerad avjämningsmassa på cement- eller kalciumsulfatbas, Schlüter-BEKOTEC-EN 1520PF är tillverkad av polystyren EPS 033 DEO (PS 25) och belagd med en folie på ovansidan. Den lämpar sig särskilt väl för flytspackel.
