Schlüter-KERDI-BOARD-WS  Set de lavabo para grifería monomando de pie

Schlüter-KERDI-BOARD-WS y WW son elementos de montaje prefabricados que sirven para crear lavabos a medida mediante grifería monomando instalada de pie (Schlüter-KERDI-BOARD-WS) y grifería de obra instalada en pared (Schlüter-KERDI-BOARD-WW). Los lavabos fabricados a partir del panel constructivo Schlüter-KERDI-BOARD se pueden revestir directamente con cerámica mediante el método de capa fina. Los lavabos se pueden instalar suspendidos mediante los soportes de pared KERDI-BOARD-AB, disponibles como accesorios, o preferentemente entre tres paredes, en esquinas de paredes o con patas de apoyo realizadas con el panel KERDI-BOARD en espesor de 50 mm, adaptándose individual y fácilmente a las condiciones de la obra (para ello, véase la ficha técnica 12.1). El adaptador de salida incluido en el volumen de suministro con manguito de estanqueidad flexible KERDI integrado y rosca de conexión de 1 1/4“ permite la conexión de sifones convencionales. En combinación con las piezas especiales de esquina prefabricadas KERDI-KERS, incluidas en el volumen de suministro, es posible garantizar también una impermeabilización segura con la entrega a la pared.

Schlüter-WASHBASINPROFILE son piezas especiales de remate que se pueden utilizar como alternativa a las baldosas para el revestimiento de los laterales del lavabo, así como para rematar la zona frontal de la versión de lavabo WS.

Como perfiles de drenaje, hay dos diseños disponibles de la familia KERDI-LINE-VARIO: COVE y WAVE. Los perfiles de drenaje se pueden cortar según sea necesario, se ajustan en altura y se suministran con dos tapones de terminación a juego (para ello, véase la ficha técnica 8.10).

Con el perfil de diseño Schlüter-KERDI-LINE-INCOVE, existe la posibilidad de crear un atractivo lavabo con desagüe oculto en combinación con la versión de lavabo WS. El perfil prefabricado con tapones de terminación soldados se puede instalar en combinación con cerámica de hasta 11 mm de espesor. En caso de utilizar cerámica de mayor espesor, el perfil se puede cortar a la longitud deseada y equipar con los tapones de terminación suministrados.

En caso necesario, nuestro sistema LIPROTEC ofrece una amplia selección de perfiles para la iluminación personalizada de lavabos.

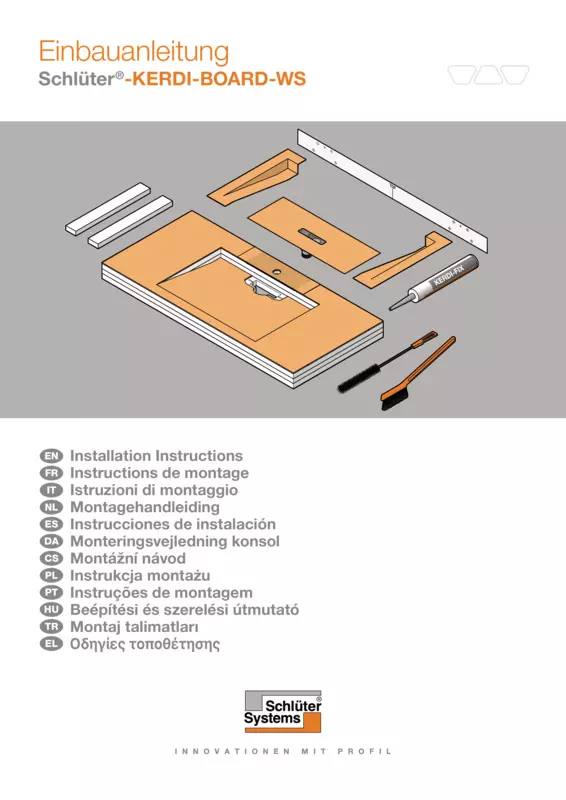

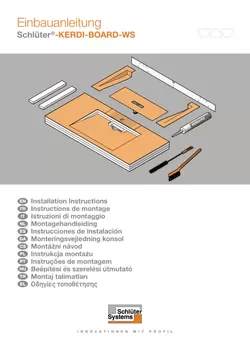

KERDI-BOARD-WS - Instalación suspendida mediante soportes de pared disponibles como accesorios:

Atención: El soporte de fijación debe estar nivelado, aplomado y ser adecuado para soportar las cargas a las que se verá sometido el lavabo.

1. El lavabo KERDI-BOARD-WS se puede cortar por los extremos (según la ficha técnica) para adaptarlo a las características particulares de la obra.
2. Los orificios de perforación se deben marcar con ayuda de la plantilla de perforación incluida en la unidad de suministro.
3. Se debe aplicar suficiente adhesivo de montaje KERDI-FIX a la parte posterior del lavabo y apretar el lavabo contra los soportes de modo que se forme una unión entre el lavabo y la pared.
4. La impermeabilización se efectúa pegando los manguitos KERDI-KERS incluidos en el set con el adhesivo de sellado KERDI-COLL-L (no incluido en el volumen de suministro).
5. El adaptador de desagüe se fija adicionalmente en la zona del pasamuros con KERDI-FIX.

KERDI-BOARD-WS - Colocación independiente sobre patas y entre tres paredes:

1. Determinar la altura de instalación según la ficha técnica.
2. El lavabo KERDI-BOARD se puede cortar por los extremos según la ficha técnica para adaptarlo a las características particulares de la obra. Para la instalación independiente, se utilizan dos patas de KERDI-BOARD de 50 mm de espesor como mínimo, que pueden colocarse en la posición deseada a izquierda y derecha entre el lavabo y el extremo del lavabo, dependiendo de las condiciones.
3. No es necesario tener en cuenta el sifón, pues la boca de desagüe está lo suficientemente retirada de la pared.
4. Los componentes se unen entre sí con el adhesivo de montaje KERDI-FIX incluido en el set. Las piezas de relleno incluidas en el set se colocan en los espacios de los huecos previstos para la fijación de los soportes.
5. La impermeabilización se realiza con el adhesivo de sellado Schlüter-KERDI-COLL-L (no incluido en el volumen de suministro). El adaptador de desagüe se fija adicionalmente en la zona del pasamuros con KERDI-FIX.
6. En un montaje a tres paredes, se debe garantizar un apoyo mínimo de 20 mm en todo el perímetro del lavabo.
7. Antes del alicatado, se recomienda preparar la baldosa en la zona de la grifería y taladrar un agujero adecuado con una broca de diamante (no incluida en el volumen de suministro).

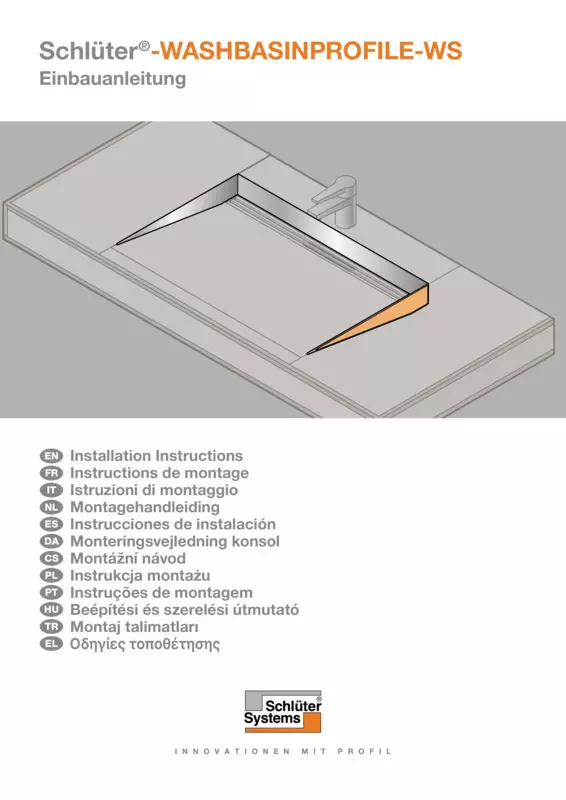

Schlüter-WASHBASIN - Instalación de las cuñas de pendiente para KERDI-BOARD-WS:

1. Aplicar primero un adhesivo para baldosas adecuado y fijar las baldosas en la zona de la grifería. Antes del alicatado, se recomienda preparar la baldosa en la zona de la grifería y taladrar un agujero adecuado con una broca de diamante (no incluida en el volumen de suministro).
2. Fijar WASHBASIN-R en el adhesivo para baldosas aún húmedo por la parte frontal y alinearlo con la baldosa superior.
3. Colocar las baldosas sobre la superficie de apoyo y presionar ligeramente para garantizar una buena adherencia.
4. Los perfiles WASHBASIN-S se deben introducir por los laterales en el adhesivo para baldosas aún húmedo y alinearse cuidadosamente para que queden rectos y nivelados.
5. Asegurarse de que el borde superior del perfil quede a ras de la superficie de la baldosa superior.
6. Alicatar las superficies restantes del lavabo.

Schlüter-KERDI-LINE-INCOVE - Instalación del perfil para KERDI-BOARD-WS:

1. Colocar el perfil de drenaje INCOVE sin adhesivo para baldosas en la posición final, en el anillo de fijación de altura, para determinar las dimensiones de la cerámica.
2. Si la baldosa seleccionada tiene un espesor superior a 11 mm, cortar el perfil en consecuencia y montar los tapones de terminación suministrados por ambos lados.
3. Colocar el perfil de drenaje INCOVE con adhesivo para baldosas.
4. Pegar las tiras XPS suministradas en la parte superior del perfil con la cinta adhesiva de doble cara previamente colocada.
5. Colocar las baldosas del suelo con un adhesivo para baldosas adecuado.
6. Alicatar las superficies restantes del lavabo.

Nota:

El perfil de drenaje Schlüter-INCOVE no es compatible con las cuñas de pendiente Schlüter.

Si se utilizan los perfiles de drenaje COVE y WAVE, tener en cuenta las recomendaciones de instalación de la ficha técnica 8.10.

Schlüter-KERDI-BOARD-WS y WW están fabricados con estructura de sándwich y constan de cuatro capas de espuma rígida extrudida XPS con un espesor de 28 mm, 2 x 25 mm y 5mm (KERDI-BOARD-WW) o de 28 mm, 27 mm, 25 mm y 5 mm (KERDI-BOARD-WS). La superficie del panel de 28 mm y de 5 mm de espesor está recubierta en ambos lados por una capa de refuerzo de un material sin componentes cementosos y con un geotextil apto para el anclaje mecánico del adhesivo o recubrimientos extensibles aplicados con espátula, y cuenta con una cuadrícula de corte de 10 x 10 mm. Los paneles que conforman el lavabo prefabricado van pegados entre sí. Además, KERDI-BOARD-WS tiene una capa de refuerzo integrada para estabilizar la grifería.

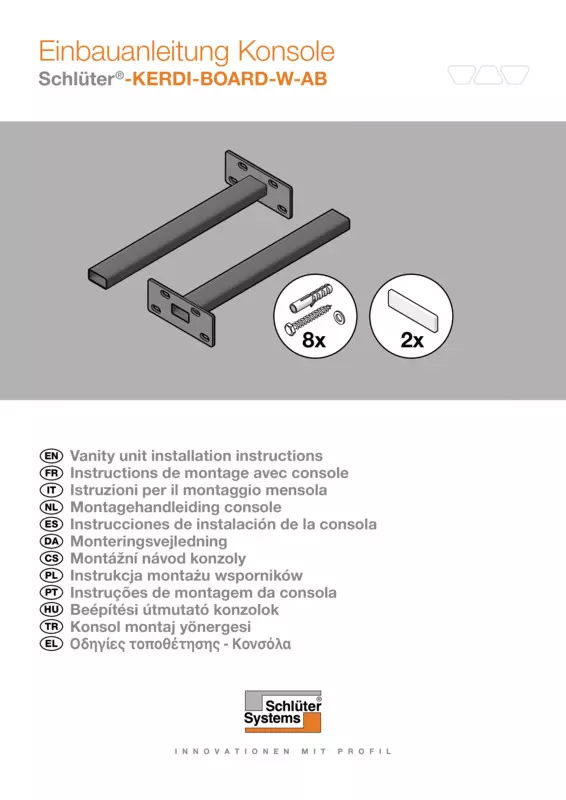

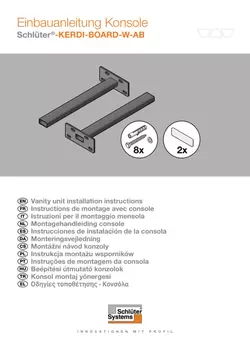

Los soportes constan de una brida de 6 mm de espesor y un tubo rectangular soldado de 50 x 25 x 2 mm. Ambas piezas son de acero estructural galvanizado 235JR.

El adaptador de conexión se fabrica en PP (polipropileno) de alto impacto.

El manguito de impermeabilización KERDI, soldado al adaptador de conexión, así como las piezas especiales de esquina prefabricadas KERDI-KERS para la conexión al sistema de impermeabilización, están fabricados a partir de una lámina de polietileno.

Las cuñas de pendiente de acero inoxidable cepillado V4A o de aluminio lacado de alta calidad tienen un geotextil en el reverso para su anclaje con adhesivo para baldosas.

El perfil INCOVE y los tapones de terminación suministrados están fabricados en acero inoxidable V4A (n.º de material: 1.4404 = AISI 316L) y constan de una superficie cepillada.

Propiedades del material y campos de aplicación:

La superficie de los lavabos Schlüter-KERDI-BOARD es impermeable y resistente a las agresiones químicas a las que se pueden exponer habitualmente los recubrimientos cerámicos. En áreas donde sea necesaria una impermeabilización certificada, se debe emplear la lámina Schlüter-KERDI, así como el panel constructivo KERDI-BOARD.

Los lavabos KERDI-BOARD son planos, resistentes al envejecimiento, altamente estables e inalterables incluso bajo la exposición a alta temperatura y humedad. Son aptos para múltiples campos de aplicación. Se debe comprobar que los soportes sean suficientemente estables y que cumplan las exigencias generales de la obra.

Los soportes de pared se pueden utilizar en múltiples ámbitos, p. ej., en el cuarto de baño como una práctica solución para ahorrar espacio y crear un espacio abierto y ordenado. Una instalación suspendida de los lavabos KERDI-BOARD también permite crear espacios sin barreras para usuarios con movilidad reducida.

Están fabricados con un material robusto y destacan por su alta estabilidad y durabilidad.

Nota:

Tras la instalación y el revestimiento con cerámica o piedra natural, los lavabos KERDI-BOARD-WS y WW tienen una capacidad de carga de hasta 50 kg en cualquier variante de montaje.

Las cuñas de pendiente WASHBASIN se fabrican en una gran variedad de acabados diferentes. Se debe comprobar la idoneidad del tipo de material según las agresiones químicas o mecánicas esperadas en cada caso. Estos son algunos consejos generales que hay que tener en cuenta.

Los perfiles WASHBASIN-S y R con acabados TS (aluminio texturizado) tienen un acabado de carácter natural. El aluminio se somete a un tratamiento previo y se recubre con pintura en polvo. El recubrimiento es de color estable, resistente a los rayos UV y a la intemperie. Los bordes visibles deben protegerse de objetos abrasivos o que puedan rayarlos.

Los perfiles WASHBASIN-S y R de acero inoxidable V4A (n.º de material 1.4404 = AISI 316L) con superficie cepillada son especialmente adecuados si se esperan cargas mecánicas o químicas especialmente elevadas.

El acero inoxidable de la calidad 1.4404 no resiste a todas las agresiones químicas, por ejemplo, al ácido clorhídrico y fluorhídrico o a determinadas concentraciones salinas y de cloro que puede haber en determinados productos de limpieza o en piscinas. Por tanto, las cargas especiales previstas se deben comprobar con anterioridad.

El perfil de drenaje KERDI-LINE-INCOVE de acero inoxidable cepillado V4A (n.º de material 1.4404 = AISI 316L) está especialmente indicado para aplicaciones con altas agresiones mecánicas y químicas, p. ej., en aquellas zonas donde se emplean medios y productos de limpieza ácidos o alcalinos (otras propiedades en PERFIL WASHBASIN de acero inoxidable cepillado V4A).
