Schlüter-KERDI-BOARD-WW Set de lavabo para grifería de pared
Los lavabos con grifería de pared no solo son funcionales, sino también un verdadero atractivo en cualquier baño. No es de extrañar que cada vez gocen de más popularidad. Hemos desarrollado un elemento prefabricado de KERDI-BOARD y personalizable para que pueda instalar su lavabo de forma rápida y sencilla. Listo para ser alicatado inmediatamente. Asimismo, destaca por su bajo peso habitual y su fácil manipulación.
Mediante la rosca de conexión de 1 ¼ pulgadas incluida en el set, se garantiza una correcta conexión con los sifones estándar presentes en el mercado. Los componentes KERDI incluidos en el set también sirven para una impermeabilización segura.
KERDI-BOARD-WW está pensado para su instalación con los perfiles de drenaje KERDI-LINE-VARIO. El lavabo se puede instalar de forma robusta entre tres paredes o sobre patas de apoyo. Si desea una instalación suspendida, también disponemos de soportes de pared opcionales bajo pedido en nuestra gama.
Las cuñas de pendiente correspondientes, Schlüter-WASHBASINPROFILE-WW, tienen una inclinación del 7,5 % para el revestimiento de los laterales. Los perfiles están disponibles en acero inoxidable cepillado, aluminio lacado y aluminio lacado texturizado.
El set contiene:
· Lavabo prefabricado de KERDI-BOARD
· Piezas especiales KERDI-KERS (derecha e izquierda)
· Canaleta con rosca de conexión de 1 ¼ pulgadas, manguito de impermeabilización KERDI incluido
· Adhesivo de montaje KERDI-FIX
· Cepillos
· Plantilla para taladrar

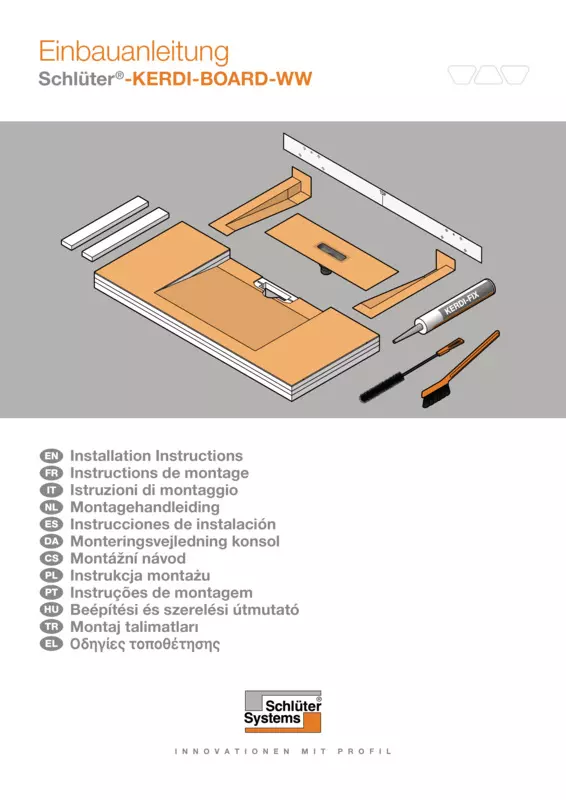

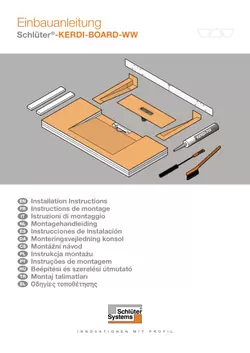

· Instrucciones de montaje
· Piezas de relleno
Ajustes de filtro
- KBW5201170WLV1
Schlüter-KERDI-BOARD-WW
Lavabo prefabricado con impermeabilización de esquinas y bote de salida con manguito de impermeabilización integrado incluidosAltura82 mmLongitud1,17 mAnchura52 cm - KBWASR1EB
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Acero inoxidable cepilladoAlturanot availableLongitudnot availableAnchuranot available - KBWASR1MBW
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio lacado blanco mateAlturanot availableLongitudnot availableAnchuranot available - KBWASR1MGS
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio lacado negro mateAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSBG
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado gris beigeAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSC
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado cremaAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSDA
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado antracita oscuroAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSG
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado grisAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSI
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado marfilAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSOB
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado bronceAlturanot availableLongitudnot availableAnchuranot available - KBWASR1TSSG
Schlüter-WASHBASINPROFILE-WW, cuñas de pendiente derecha e izquierda adecuadas para el lavabo KERDI-BOARD-WW
Aluminio texturizado gris piedraAlturanot availableLongitudnot availableAnchuranot available
Información del producto general
Función
Schlüter-KERDI-BOARD-WW y WS son elementos de montaje prefabricados que sirven para crear lavabos a medida mediante grifería instalada de pie (Schlüter-KERDI-BOARD-WS) y grifería de obra instalada en pared (Schlüter-KERDI-BOARD-WW). Los lavabos fabricados a partir del panel constructivo Schlüter-KERDI-BOARD se pueden revestir directamente con cerámica mediante el método de capa fina. Los lavabos se pueden instalar suspendidos mediante los soportes de pared KERDI-BOARD-AB, disponibles como accesorios, o preferentemente entre tres paredes, en esquinas de paredes o con patas de apoyo realizadas con el panel KERDI-BOARD en espesor de 50 mm, adaptándose individual y fácilmente a las condiciones de la obra (para ello, véase la ficha técnica 12.1). El adaptador de salida incluido en el volumen de suministro con manguito de estanqueidad flexible KERDI integrado y rosca de conexión de 1 1/4“ permite la conexión de sifones convencionales. En combinación con las piezas especiales de esquina prefabricadas KERDI-KERS, incluidas en el volumen de suministro, es posible garantizar también una impermeabilización segura con la entrega a la pared.
Schlüter-WASHBASINPROFILE son piezas especiales de remate que se pueden utilizar como alternativa a las baldosas para el revestimiento de los laterales del lavabo, así como para rematar la zona frontal de la versión de lavabo WS.
Como perfiles de drenaje, hay dos diseños disponibles de la familia KERDI-LINE-VARIO: COVE y WAVE. Los perfiles de drenaje se pueden cortar según sea necesario, se ajustan en altura y se suministran con dos tapones de terminación a juego (para ello, véase la ficha técnica 8.10).
En caso necesario, nuestro sistema LIPROTEC ofrece una amplia selección de perfiles para la iluminación personalizada de lavabos.
Instalación
KERDI-BOARD-WW - Colocación independiente sobre patas y entre tres paredes:
- Determinar la altura de instalación.
- El lavabo KERDI-BOARD se puede cortar por los extremos para adaptarlo a las características particulares de la obra. Para la instalación independiente, se utilizan dos patas de KERDI-BOARD de 50 mm de espesor como mínimo, que pueden colocarse en la posición deseada a izquierda y derecha entre el lavabo y el extremo del lavabo, dependiendo de las condiciones.
- Debido a la cercanía a la pared del tubo de salida de drenaje, no siempre es posible utilizar un sifón convencional. En este caso, debe utilizarse un sifón curvo o preferiblemente un sifón bajo revoco.
- Los componentes se unen entre sí con el adhesivo de montaje Schlüter-KERDI-FIX incluido en el set. Las piezas de relleno incluidas en el set se colocan en los espacios de los huecos previstos para la fijación de los soportes.
- La impermeabilización se realiza pegando los manguitos KERDI-KERS incluidos en el set con el adhesivo Schlüter-KERDI-COLL-L (no incluido en el volumen de suministro). El adaptador de desagüe se fija adicionalmente en la zona del pasamuros con KERDI-FIX.
- En un montaje a tres paredes, se debe garantizar un apoyo mínimo de 20 mm en todo el perímetro del lavabo.
KERDI-BOARD-WW - Instalación suspendida mediante soportes de pared disponibles como accesorios:
Atención: El soporte de fijación debe estar nivelado, aplomado y ser adecuado para soportar las cargas a las que se verá sometido el lavabo.
- El lavabo KERDI-BOARD se puede cortar por los extremos para adaptarlo a las características particulares de la obra.

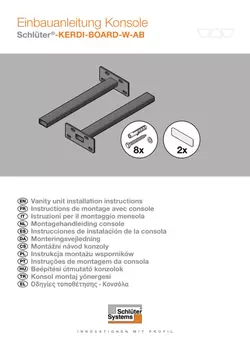

- El montaje de KERDI-BOARD-AB se realiza teniendo en cuenta las instrucciones de montaje adjuntas.
- Los orificios de perforación se deben marcar con ayuda de la plantilla de perforación incluida en la unidad de suministro.
- Se debe aplicar suficiente adhesivo de montaje KERDI-FIX a la parte posterior del lavabo y apretar el lavabo contra los soportes KERDI-BOARD-AB de modo que se forme una unión entre el lavabo y la pared.
- La impermeabilización se efectúa pegando los manguitos KERDI-KERS incluidos en el set con el adhesivo de sellado KERDI-COLL-L (no incluido en el volumen de suministro). El adaptador de desagüe se fija adicionalmente en la zona del pasamuros con KERDI-FIX.

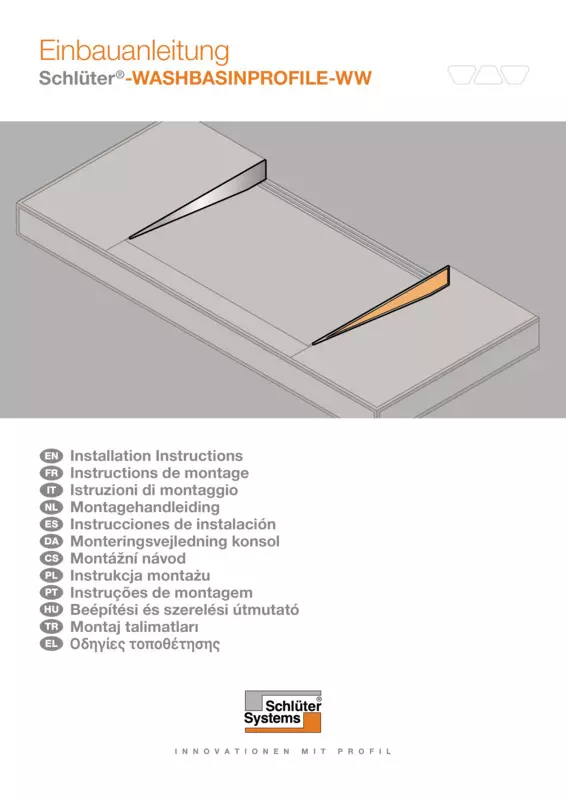

Schlüter-WASHBASIN - Instalación de las cuñas de pendiente para KERDI-BOARD-WW:
- Aplicar un adhesivo para baldosas adecuado, colocar las baldosas sobre la superficie de apoyo y presionar ligeramente para garantizar una buena adherencia.
- Los perfiles WASHBASIN-S se introducen por los laterales en el adhesivo para baldosas aún húmedo y se alinean cuidadosamente para que queden rectos y nivelados.
- Asegurarse de que el borde superior del perfil quede a ras de la superficie de la baldosa superior.
- Alicatar las superficies restantes del lavabo.
Material
Schlüter-KERDI-BOARD-WW y WS constan de cuatro capas de espuma rígida extrudida XPS con un espesor de 28 mm, 2 x 25 mm y 5mm (KERDI-BOARD-WW) o de 28 mm, 27 mm, 25 mm y 5 mm (KERDI-BOARD-WS). La superficie del panel de 28 mm y de 5 mm de espesor está recubierta en ambos lados por una capa de refuerzo de un material sin componentes cementosos y con un geotextil apto para el anclaje mecánico del adhesivo o recubrimientos extensibles aplicados con espátula, y cuenta con una cuadrícula de corte de 10 x 10 mm. Los paneles que conforman el lavabo prefabricado van pegados entre sí. Además, KERDI-BOARD-WS tiene una capa de refuerzo integrada para estabilizar la grifería.
Los soportes constan de una brida de 6 mm de espesor y un tubo rectangular soldado de 50 x 25 x 2 mm. Ambas piezas son de acero estructural galvanizado 235JR.
El adaptador de conexión se fabrica en PP (polipropileno) de alto impacto.
El manguito de impermeabilización KERDI, soldado al adaptador de conexión, así como las piezas especiales de esquina prefabricadas KERDI-KERS para la conexión al sistema de impermeabilización, están fabricados a partir de una lámina de polietileno.
Las cuñas de pendiente de acero inoxidable cepillado V4A o de aluminio lacado de alta calidad tienen un geotextil en el reverso para su anclaje con adhesivo para baldosas.
Propiedades del material y campos de aplicación:
La superficie de los lavabos Schlüter-KERDI-BOARD es impermeable y resistente a las agresiones químicas a las que se pueden exponer habitualmente los recubrimientos cerámicos. En áreas donde sea necesaria una impermeabilización certificada, se debe emplear la lámina Schlüter-KERDI, así como el panel constructivo KERDI-BOARD.
Los lavabos KERDI-BOARD son planos, resistentes al envejecimiento, altamente estables e inalterables incluso bajo la exposición a alta temperatura y humedad. Son aptos para múltiples campos de aplicación. Se debe comprobar que los soportes sean suficientemente estables y que cumplan las exigencias generales de la obra.
Los soportes de pared se pueden utilizar en múltiples ámbitos, p. ej., en el cuarto de baño como una práctica solución para ahorrar espacio y crear un espacio abierto y ordenado. Una instalación suspendida de los lavabos KERDI-BOARD también permite crear espacios sin barreras para usuarios con movilidad reducida.
Están fabricados con un material robusto y destacan por su alta estabilidad y durabilidad.
Nota:
Tras la instalación y el revestimiento con baldosas o piedra natural, los lavabos KERDI-BOARD-WW y WS tienen una capacidad de carga de hasta 50 kg en cualquier variante de montaje.
Las cuñas de pendiente WASHBASIN se fabrican en una gran variedad de acabados diferentes. Se debe comprobar la idoneidad del tipo de material según las agresiones químicas o mecánicas esperadas en cada caso. Estos son algunos consejos generales que hay que tener en cuenta.
Los perfiles WASHBASIN-S y R con acabados TS (aluminio texturizado) tienen un acabado de carácter natural. El aluminio se somete a un tratamiento previo y se recubre con pintura en polvo. El recubrimiento es de color estable, resistente a los rayos UV y a la intemperie. Los bordes visibles deben protegerse de objetos abrasivos o que puedan rayarlos.
Los perfiles WASHBASIN-S y R de acero inoxidable V4A (n.º de material 1.4404 = AISI 316L) con superficie cepillada son especialmente adecuados si se esperan cargas mecánicas o químicas especialmente elevadas.
El acero inoxidable de la calidad 1.4404 no resiste a todas las agresiones químicas, por ejemplo, al ácido clorhídrico y fluorhídrico o a determinadas concentraciones salinas y de cloro que puede haber en determinados productos de limpieza o en piscinas. Por tanto, las cargas especiales previstas se deben comprobar con anterioridad.
Mantenimiento y cuidado
Los lavabos KERDI-BOARD deben almacenarse en plano o en alguna otra forma adecuada. En el caso de almacenamiento exterior, debe protegerse el elemento de la radiación solar directa y de la intemperie.
Indicaciones para el cuidado
Los perfiles WASHBASIN no requieren ningún mantenimiento o cuidado especial. Los restos de suciedad se deben eliminar durante el proceso de limpieza del revestimiento con los productos adecuados.
Los productos de limpieza no deben contener ácido clorhídrico ni ácido fluorhídrico. Se debe evitar el contacto con otros metales, p. ej., acero normal, ya que esto puede provocar oxidaciones. Esto también se aplica a herramientas como espátulas o estropajos de acero, por ejemplo, para eliminar restos de mortero.
Para superficies sensibles, no se debe utilizar ningún producto de limpieza abrasivo.
Para facilitar la limpieza periódica del perfil de drenaje y de la zona de desagüe, el set de lavabo incluye cepillos especialmente indicados para ello junto con las instrucciones de uso. Las zonas visibles de los perfiles WASHBASIN de superficie cepillada obtienen un acabado brillante mediante el tratamiento con pulimentos de cromo o similar. En caso necesario, recomendamos la utilización del pulimento de limpieza para acero inoxidable Schlüter-CLEAN-CP.
Las superficies de acero inoxidable expuestas a la atmósfera o medios agresivos deben limpiarse periódicamente con un producto de limpieza suave. La limpieza periódica no solo mantiene el aspecto limpio del acero inoxidable, sino que también reduce el riesgo de corrosión.
