Schlüter-KERDI-SHOWER-TS  Panel de pendiente para drenaje desplazado

Schlüter-KERDI-SHOWER es un sistema modular para la construcción de platos de ducha a nivel del suelo con baldosas cerámicas.

Los paneles de pendiente están disponibles en diferentes medidas para la colocación central o desplazada de los sistemas de desagüe correspondientes al respectivo sistema. El sistema de desagüe de suelo correspondiente Schlüter-KERDI-DRAIN-BASE está disponible como set. Dependiendo de las condiciones en obra también se pueden utilizar otras variantes de Schlüter-KERDI-DRAIN. Para la impermeabilización de paredes están disponibles diversos sets de la lámina de impermeabilización Schlüter-KERDI.

Los paneles de pendiente ya presentan la pendiente necesaria para asegurar el correcto drenaje.

Las medidas estándar disponibles son:

Drenaje central:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Drenaje desplazado:

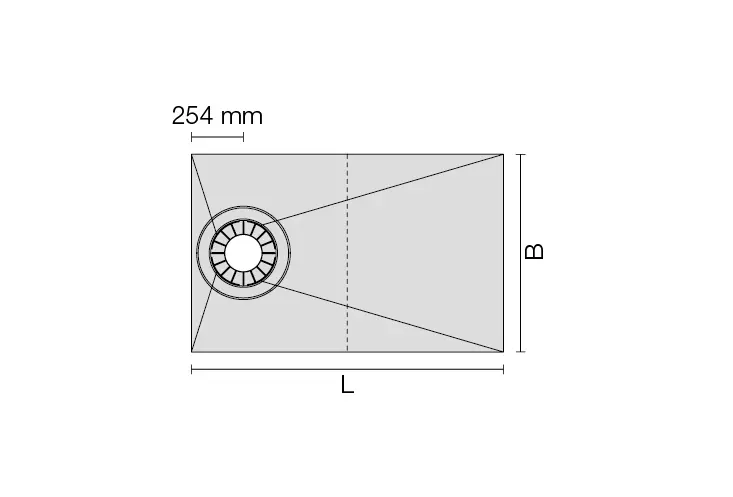

• 96,5 x 152,5 cm
• 96,5 x 96,5 cm (desagüe en esquina, pentagonal)

Los paneles de pendiente se pueden cortar fácilmente con un cúter para obtener medidas menores y medidas intermedias. Para ello, habrá que tener en cuenta la proporción de los lados y la posición del punto de drenaje.

Las variantes del sistema KERDI-DRAIN pueden utilizarse para satisfacer una amplia gama de requisitos de drenaje, ya sea una elevada capacidad de desagüe o drenajes verticales u horizontales.

Schlüter-KERDI-SHOWER destaca por su instalación sumamente segura y sencilla. En combinación con los componentes de impermeabilización KERDI, el panel cumple con los requisitos del certificado de prueba general (abP) para la impermeabilización en combinación con recubrimientos cerámicos.

Cada uno de los componentes del sistema KERDI-SHOWER se suministra como un conjunto y, por lo tanto, puede montarse fácilmente en función de las necesidades.

1. Coloque el bote de salida según el panel de pendiente elegido sobre el soporte y con un tubo de desagüe de diámetro adecuado conéctelo al drenaje del edificio.

   En caso necesario, utilice para la conexión la pieza de reducción suministrada (DN 40 a DN 50). Es conveniente realizar una prueba de estanqueidad.

2. La capa de nivelación (resistencia a la presión >= 0,3 N/mm²) se coloca debidamente sobre el soporte base con capacidad de carga. Para ello, se debe asegurar que el bote de salida y el tubo de drenaje quedarán completamente enterrados de manera que soporten la carga. El canto superior del bote de salida sirve, en este caso, como ayuda para extraerlo y debe quedar enrasado con el borde superior de la capa de nivelación. En el caso de que se utilicen morteros de nivelación de secado rápido, dependiendo de la calidad de la superficie, puede ser recomendable un alisado antes de colocar el panel. Se deben tener en cuenta las instrucciones de montaje del fabricante.

   Nota: En caso de requerimientos de aislamiento acústico a ruido, se debe realizar la capa de nivelación sobre el aislamiento acústico Schlüter-KERDI-LINE-SR y se debe instalar la cinta perimetral apropiada.

   Para elegir el aislamiento apropiado, debe tener en cuenta la compresibilidad máxima CP4 (≤ 4 mm).

3. A continuación, pegue el panel de pendiente sobre la capa de nivelación con suficiente capacidad de carga utilizando mortero de capa fina de fraguado hidráulico.

   Asegúrese de que la junta de unión de los paneles de pendiente no se coloca sobre el trazado de la tubería de desagüe.

4. A continuación, instale el elemento de desagüe en el rebaje previsto en el bote de salida de modo que el platillo quede enrasado con el panel de pendiente. Para la instalación, debe aplicar previamente mortero de capa fina debajo del platillo.
5. Para pegar el manguito KERDI (incluido en el suministro del bote de salida KERDI-DRAIN) se aplica KERDI-COLL-L sobre la brida de adhesión del elemento de desagüe y del manguito de sellado con una llana dentada de 3 x 3 mm o de 4 x 4 mm, y, a continuación, se encaja por completo el manguito KERDI. A continuación, presione el manguito con la parte lisa de la llana dentada o con una talocha de madera realizando para ello movimientos en diagonal ejerciendo presión sobre el manguito KERDI. Se deben eliminar todas las bolsas de aire. Se debe tener en cuenta el tiempo abierto del adhesivo.
6. Para impermeabilizar las superficies de paredes, aplique en toda la superficie la lámina de impermeabilización KERDI 200. Los encuentros de las láminas en la superficie o en las esquinas, así como las entregas entre suelo y pared, se deben impermeabilizar con la banda impermeable KERDI-KEBA y las piezas especiales de esquina Schlüter-KERECK utilizando el adhesivo KERDI-COLL-L. Los pasos de tuberías y tomas de agua se deben impermeabilizar utilizando los manguitos correspondientes del sistema KERDI.
   Consulte al respecto las fichas técnicas correspondientes 8.1 Schlüter-KERDI y 8.4 Schlüter-KERDI-COLL-L.

   Observación:
   Si las superficies de la pared están revestidas con Schlüter-KERDI-BOARD, la impermeabilización de la pared también puede realizarse directamente sobre el panel (véase la ficha técnica del producto 12.1 Schlüter-KERDI-BOARD). Los encuentros y las esquinas se deben impermeabilizar también con KERDI-KEBA y KERDI-KERECK utilizando KERDI-COLL-L.

7. Una vez finalizada la impermeabilización del modo descrito, se podrán colocar las baldosas cerámicas siguiendo el método de colocación en capa fina. No es necesario respetar un tiempo de espera.
8. Para colocar las baldosas cerámicas, se aplicará un adhesivo de fraguado hidráulico en capa fina directamente sobre el manguito KERDI y, a continuación, se procederá a la colocación de las baldosas en toda la superficie. La superficie del piso puede soportar el tránsito normal de personas independientemente del formato de las baldosas. Si se prevén cargas mayores, por ejemplo, por sillas de ruedas, deberá colocarse una capa de distribución de cargas adicional o un formato de baldosas mayor.

   Nota:
   Para áreas en las que se requieran impermeabilizaciones en cumplimiento del certificado de inspección emitido por la autoridad de supervisión de obras o la conformidad CE, deberán utilizarse únicamente adhesivos en capa fina certificados para el sistema constructivo.

   Durante la colocación de las baldosas, la rejilla con sifón integrado deberá instalarse en el bote de salida y, teniendo en cuenta el espesor de las baldosas, deberá ajustarse la altura y nivelarse a ras del recubrimiento. Rellene con adhesivo para baldosas la parte inferior del marco de la rejilla.

9. En principio, podrán colocarse otros recubrimientos como recubrimientos de material plástico o similares. Esos procesos no se describen aquí, pero si ese es su caso, consúltenos. Estaremos encantados de proporcionarle nuestras recomendaciones si lo solicita.

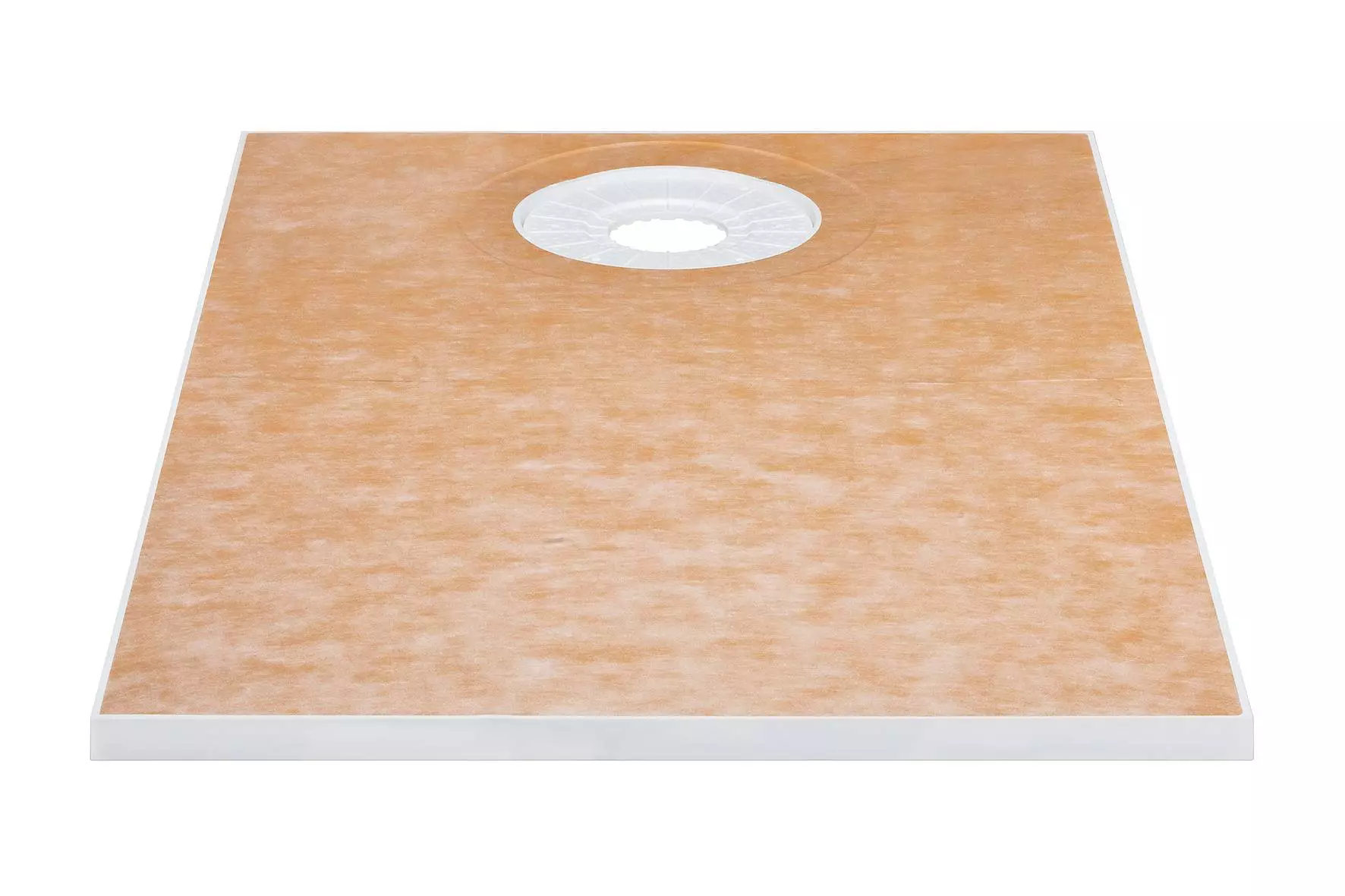

En los paneles de pendiente ya está integrada la pendiente necesaria hacia los puntos de drenaje. Presentan un rebaje para el encaje exacto del desagüe en capa fina KERDI-DRAIN con brida de fijación.

El panel de pendiente se puede utilizar, según el tipo de construcción, en los correspondientes soportes (por ejemplo, en estructuras de madera, en desagües verticales, en recrecidos de mortero o similares).

El manguito KERDI ya viene instalado de fábrica en los paneles de pendiente.

Para una manipulación más sencilla, los paneles de pendiente se suministran plegados.

Los paneles de pendiente KERDI-SHOWER-KST 1525 y -KST 1830 constan de 2 piezas que pueden unirse firmemente mediante un sistema de ensamblaje en cola de milano. La junta de unión deberá impermeabilizarse con KERDI-KEBA en combinación con KERDI-COLL-L.

El panel de pendiente está fabricado en poliestireno expandido (EPS) estable a la presión.

Por su parte, el bote de salida está fabricado en polipropileno (PP) de alto impacto.

El elemento de desagüe es de acrilonitrilo-butadieno-estireno (ABS), y cuenta con un platillo de fijación cuya superficie está revestida con geotextil.

El manguito Schlüter-KERDI instalado de fábrica sobre el panel de pendiente es de polietileno y está recubierto con un geotextil, que permite el anclaje efectivo del adhesivo para baldosas o de adhesivos para otro tipo de recubrimientos.

La rejilla de acero inoxidable suministrada en el set Schlüter-KERDI-SHOWER-SKB está fabricada en V2A (material 1.4301 = AISI 304).

Propiedades del material y campos de aplicación

El bote de salida, el elemento de desagüe y las rejillas están clasificadas en la categoría K3 como establece la norma DIN EN 1253 sobre desagües para edificios. En la clasificación K3 se encuadran áreas sin tráfico rodado, p. ej., cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas.

En casos especiales se debe comprobar la utilidad de este sistema de desagüe según las agresiones químicas y mecánicas esperadas.
