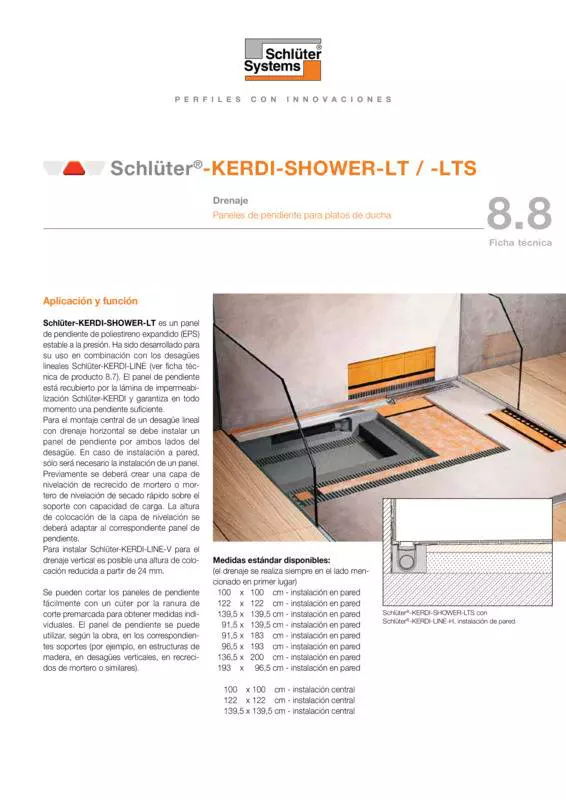

Schlüter-KERDI-SHOWER-LT  Panel de pendiente para desagüe lineal instalado en el centro

Schlüter-KERDI-SHOWER-LT es un panel de pendiente de poliestireno expandido (EPS) estable a la presión. El panel ha sido desarrollado para su uso en combinación con los desagües lineales Schlüter-KERDI-LINE (véase la ficha técnica de producto 8.7). El panel de pendiente está recubierto por la lámina de impermeabilización Schlüter-KERDI y garantiza en todo momento una pendiente suficiente.

Para el montaje central de un desagüe lineal con drenaje horizontal se debe instalar un panel de pendiente por ambos lados del desagüe. En caso de instalación a pared, solo será necesario la instalación de un panel. Previamente se debe crear una capa de nivelación de recrecido de mortero o mortero de nivelación de secado rápido sobre el soporte con capacidad de carga. El espesor de la capa de nivelación se debe adaptar a la altura del correspondiente panel de pendiente.

Para instalar Schlüter-KERDI-LINE-V con salida vertical es posible una altura de instalación reducida a partir de 24 mm.

Se pueden cortar los paneles de pendiente fácilmente con un cúter por la ranura de corte premarcada para obtener medidas deseada. El panel de pendiente se puede utilizar, según la obra, en los correspondientes soportes. (por ejemplo, en estructuras de madera, en desagües verticales, en recrecidos de mortero o similares).

Medidas estándar disponibles:

(el drenaje se realiza siempre en el lado mencionado en primer lugar)

• 100 x 100 cm - instalación en pared
• 122 x 122 cm - instalación en pared
• 139,5 x 139,5 cm - instalación en pared
• 91,5 x 139,5 cm - instalación en pared
• 91,5 x 183 cm - instalación en pared
• 96,5 x 193 cm - instalación en pared
• 136,5 x 200 cm - instalación en pared
• 193 x 96,5 cm - instalación en pared
• 100 x 100 cm - instalación central
• 122 x 122 cm - instalación central
• 139,5 x 139,5 cm - instalación central

Véase también la ficha técnica 8.7 Schlüter-KERDI-LINE.

1. Para instalar KERDI-LINE-H con salida horizontal y sifón deberá efectuarse primero el montaje exacto del elemento portador y del cuerpo de la canaleta. Cuando el soporte esté nivelado y tenga la altura adecuada podrá realizarse una fijación con adhesivo en capa fina.
2. La capa de nivelación (resistencia a la presión >= 0,3 N/mm²) se coloca debidamente sobre el soporte base con capacidad de carga. Al hacerlo, hay que tener en cuenta que el borde superior de la capa de nivelación quede aproximadamente 24 mm por debajo del elemento portador del cuerpo de la canaleta. En el caso de que se utilicen morteros de nivelación de secado rápido, dependiendo de la calidad de la superficie, puede ser recomendable un alisado antes de colocar el panel. Se deben tener en cuenta las instrucciones de montaje del fabricante.

   Nota:
   En caso de ser necesario un aislamiento acústico a ruido, deberá colocarse adicionalmente debajo de la capa de nivelación y de KERDI-LINE-H un aislamiento acústico a ruido adecuado (por ejemplo, KERDI-LINE -SR) instalando también su correspondiente cinta perimetral.

3. Para instalar el desagüe lineal KERDI-LINE-V con salida vertical debe pegar el panel de pendiente directamente sobre un soporte adecuado observando la altura correspondiente.
4. Según la longitud del desagüe KERDI-LINE elegido, el panel de pendiente se debe cortar con el cúter por las zonas de corte premarcadas.

   Seguidamente, adherir el panel de pendiente en toda su superficie con adhesivo en capa fina, de tal modo que el panel quede ajustado y enrasado con el soporte de la canaleta de KERDI-LINE. La pequeña hendidura que se encuentra en la superficie del panel de pendiente adyacente se desliza de forma lateral por debajo de la brida.

5. El manguito KERDI premontado de fábrica en el desagüe lineal se pega sobre la impermeabilización de la superficie del panel de pendiente adyacente utilizando el adhesivo impermeable Schlüter-KERDI-COLL-L.
6. Una vez finalizada la impermeabilización (véanse al respecto también las fichas técnicas 8.1 Schlüter-KERDI y 8.4 Schlüter-KERDI-COLL-L), se podrán colocar las baldosas cerámicas por el método de colocación en capa fina. No es necesario respetar un tiempo de espera.
7. Para colocar las baldosas cerámicas, aplique un adhesivo de fraguado hidráulico en capa fina directamente sobre la impermeabilización KERDI y, luego, coloque las baldosas en toda la superficie.

   Nota: Para áreas en las que se requieran impermeabilizaciones KERDI con un certificado de inspección emitido por la autoridad de supervisión de obras o la conformidad CE, deberán utilizarse únicamente morteros en capa fina certificados para el sistema de la serie KERDI. En caso de duda, contacte con nuestro departamento técnico.

8. En principio, podrán colocarse otros recubrimientos como revestimientos de material plástico o similares. Esos procesos no se describen aquí, pero si ese es su caso, consúltenos. Comuníquese con nuestro departamento técnico, quien estará a su entera disposición para brindarle nuestras recomendaciones.

El panel de pendiente es de poliestireno expandido (EPS) estable a la presión. El panel de pendiente está recubierto por la lámina de impermeabilización KERDI.

Schlüter-KERDI es una lámina de impermeabilización fabricada en polietileno flexible, provista en la cara superior de un geotextil especial, que permite un anclaje del adhesivo para baldosas y para otros recubrimientos.

Propiedades del material y campos de aplicación

Schlüter-KERDI-SHOWER-L en combinación con el drenaje lineal KERDI-LINE está clasificado en la categoría K3 según DIN EN 1253 sobre desagües para edificios. Es decir, son aptos para su instalación en áreas sin tráfico, p. ej., cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas. La superficie del piso puede soportar el tránsito normal de personas independientemente del formato de las baldosas. Si se prevén cargas mayores, por ejemplo, por sillas de ruedas, deberá colocarse una capa de distribución de cargas adicional o un formato de baldosas mayor. En casos especiales se debe comprobar la idoneidad de KERDI-SHOWER-L en función de las agresiones químicas, mecánicas o de otro tipo esperadas.
