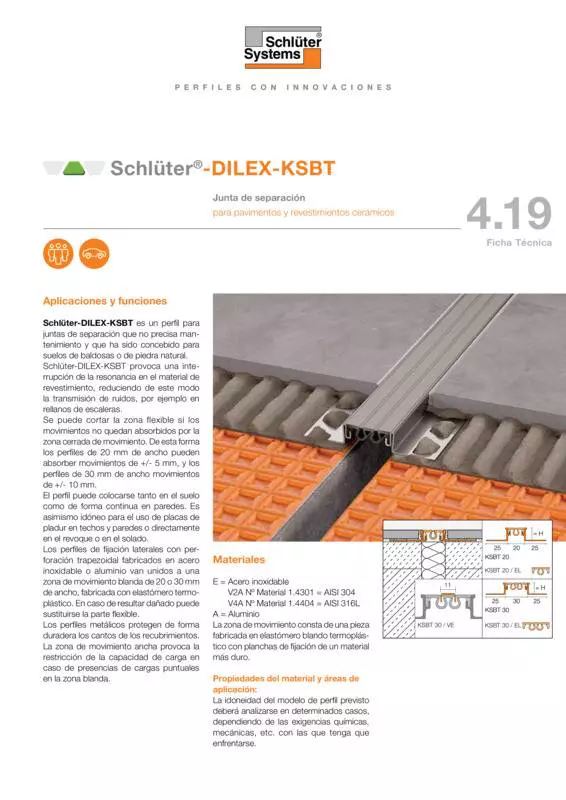

Schlüter-DILEX-KSBT  Perfil de junta estructural con protección de cantos

Schlüter-DILEX-KSBT es un perfil de junta estructural para revestimientos cerámicos o de piedra natural, que no requiere mantenimiento.

El perfil DILEX-KSBT actúa bloqueando el sonido en el material de recubrimiento y reduce la transmisión del ruido estructural y de pisadas.

Si los movimientos no son absorbidos por la zona de movimiento cerrada, la zona de conexión se puede cortar para abrirla de modo que los movimientos de ± 5 mm sean absorbidos por el inserto de 20 mm de ancho y de ± 10 mm por el inserto de 30 mm de ancho.

El perfil se puede colocar tanto en el suelo como de forma continua en paredes. También es apropiado para el empleo en superficies de paredes y techos de placas de yeso o directamente en el revoque o el solado.

Los perfiles de fijación laterales con perforaciones trapezoidales son de acero inoxidable y están unidos a una zona de movimiento blanda de 20 ó 30 mm de ancho de elastómero termoplástico.

En caso de daños, la inserción del perfil se puede sustituir.

Los perfiles metálicos protegen eficazmente los cantos de los recubrimientos. La zona de movimiento ancha provoca la restricción de la capacidad de carga en caso de presencias de cargas puntuales en la zona blanda.

1. Seleccionar Schlüter-DILEX-KSBT según el espesor de las baldosas.
2. Aplicar adhesivo para baldosas con una llana dentada en la zona donde se instalará el perfil.
3. Colocar DILEX-KSBT presionando el ala de fijación perforada trapezoidalmente en el lecho de adhesivo y ajustar el perfil. Las juntas de movimiento del soporte deben coincidir exactamente en ubicación y ancho con la junta de movimiento del recubrimiento cerámico.
4. Cubrir totalmente las alas de fijación perforadas trapezoidalmente con adhesivo para baldosas. Posteriormente aplique el adhesivo transversalmente con el que colocará el recubrimiento cerámico.
5. Presionar firmemente las baldosas contiguas de modo que el borde superior del perfil quede al ras con la baldosa (el perfil no debe quedar más alto que la superficie de revestimiento, más bien puede quedar incluso 1 mm por debajo). Asegúrese de que no queden huecos en el reverso de las baldosas situadas en la zona del perfil. Colocar siempre el lado de la baldosa sin cortar tocando al perfil.
6. Dejar una junta de aproximadamente 2 mm respecto al perfil y rellenar en su totalidad el espacio existente entre el perfil y la baldosa con mortero.
7. Para el montaje de DILEX-KSBT 30/VE en el perfil DILEX-KSBT 30 deben cortarse las ranuras de la zona blanda con un cúter.
   Para el montaje se debe aplicar Schlüter-KERDI-FIX en el reverso del inserto y encajar este en la ranura.
8. En las juntas en cruz, los perfiles deben cortarse de modo que al realizar el montaje las alas de fijación trapezoidales no queden superpuestas.

• E = Acero inoxidable
  • V2A N.º de material 1.4301 = AISI 304
  • V4A N.º de material 1.4404 = AISI 316L
• A = Aluminio

La zona de movimiento es de elastómero termoplástico blando con nervios de sujeción de material duro.

Propiedades del material y campos de aplicación

En casos especiales se debe comprobar la idoneidad del tipo de perfil previsto en función de las agresiones químicas, mecánicas o de otro tipo que se esperen.

DILEX-EKSBT con perfiles de fijación laterales de acero inoxidable 1.4301 (V2A) o 1.4404 (V4A) tiene una aptitud ideal para aplicaciones que requieran, además de una alta capacidad de carga mecánica, una resistencia a agresiones químicas, p. ej., por medios y productos de limpieza ácidos o alcalinos. En función de las cargas previstas, puede elegir entre los materiales de aleación 1.4301 o 1.4404. Para cargas superiores, p. ej., en piscinas (agua dulce), recomendamos el uso de 1.4404. El acero inoxidable 1.4404 no es resistente contra todos los ataques de algunos productos químicos, como p. ej. el ácido clorhídrico y el ácido fluorhídrico, así como determinadas concentraciones de cloro o salmuera.

Este hecho en determinados casos también es aplicable a las piscinas de agua salada. Se debe evaluar la idoneidad del perfil en base a agresiones especiales antes de su colocación.

Schlüter-DILEX-AKSBT con perfiles de fijación laterales de aluminio es sensible a las sustancias alcalinas. Los materiales que contienen cemento en combinación con la humedad tienen un efecto alcalino y pueden provocar corrosión (formación de hidróxido de aluminio) en función del nivel de concentración y del tiempo de exposición.

Por ello se debe eliminar de las superficies vistas de forma inmediata cualquier resto de mortero de rejuntado o de adhesivo. Las baldosas recién colocadas no se deben cubrir con plástico.

El perfil debe quedar completamente en contacto con la baldosa para evitar la acumulación de agua alcalina en los huecos.

Schlüter-DILEX-KSBT 30/VE es una inserción en forma de U de acero inoxidable cepillado. Sirve para mejorar la estética y estabilizar la zona blanda del perfil DILEX-KSBT 30.

La zona de movimiento de todos los tipos de perfil de DILEX-KSBT es de elastómero termoplástico altamente flexible. El material es en gran medida resistente a todos los productos químicos que habitualmente se emplean en combinación con recubrimientos cerámicos y además tratado con fungicidas y bactericidas. La pieza de inserción resiste temperaturas entre -60 °C y +100 °C. El elastómero termoplástico puede soldarse para prolongar los perfiles.

Para la creación de juntas en cruz con perfiles de movimiento DILEX-KSBT se dispone de las inserciones DILEX-KSBT 20/K o 30/K en todos los colores.
