Schlüter-LIPROTEC-LLPM

Módulo LED

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE son módulos LED compuestos por un tubo LED encamisado flexible, que ofrece una dispersión de luz homogénea, y un perfil portador de aluminio o de acero inoxidable cepillado. Los módulos LED están disponibles opcionalmente en temperaturas de color fijas de 3000 K o 4900 K para la iluminación en blanco, así como en iluminación de color RGB+W. Esta última permite regular entre más de 16 millones de colores diferentes y temperaturas de color de 2500 K a 6500 K.

Los perfiles portadores permiten el uso en zonas con mayores influencias ambientales a partir de una altura de construcción de 11 mm. La instalación es posible en paredes, techos y zonas de ducha. En áreas interiores con poco tránsito, los módulos LED Schlüter-LIPROTEC-LLPM con tubos LED de iluminación blanca se pueden instalar también en pavimentos. Para la utilización en áreas de piscina o paredes en zonas de exterior se debe utilizar el módulo LED Schlüter-LIPROTEC-LLPM con perfiles portadores de acero inoxidable V4A.

Los módulos LED están disponibles en diferentes longitudes con conexión Plug & Play.

Los tubos LED se pueden cortar por los puntos de corte marcados (WW/NW en distancias de 25 mm; RGB+W en distancias de 62,5 mm) y sellar con los juegos de tapones de terminación de silicona suministrados, garantizándose así su conformidad con el estándar IP. Los módulos LED se pueden conectar empleando cables o distribuidores en forma de Y dependiendo del tipo de instalación. Las fuentes de alimentación y el control Bluetooth necesario para el sistema RGB+W están diseñados también con versión Plug & Play, lo que facilita el montaje. Se dispone de accesorios compatibles con el sistema, como tapones de terminación, conectores de cables, distribuidores y cajas de pared hueca con función de impermeabilización.

Schlüter-LIPROTEC-LLPM

El módulo LIPROTEC con el perfil portador Schlüter-DECO-SG de aluminio anodizado o acero inoxidable (V4A) posee un ala de fijación con perforaciones trapezoidales y permite crear detalles en forma de líneas de luz de color RGB+W. Para el uso en áreas de piscina y paredes en zonas de exterior se deben utilizar los módulos LED LIPROTEC-LLPM con perfiles de acero inoxidable V4A.

El módulo LED de iluminación blanca está disponible en la profundidad de montaje de 11 mm, lo que permite su instalación enrasada en pavimentos. En la variante RGB+W para paredes y techos, el tubo LED sobresale 3 mm por encima del perfil.

(Ver también la ficha técnica de producto 2.16 Schlüter-DECO-SG).

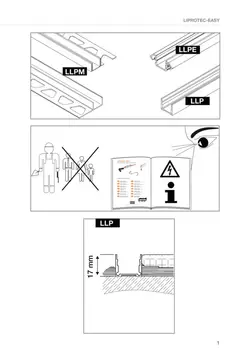

1. Para una correcta instalación del cable de alimentación, la fuente de alimentación y el sistema de control se deben consultar las instrucciones de instalación.
2. Antes de montar los módulos hay que comprobar que funcionen correctamente.
3. El cable de alimentación debe posicionarse previamente conforme a la entrada de cables del perfil portador.
4. Antes de montar el perfil, hay que retirar el tubo LED del perfil. Para la instalación del respectivo perfil debe consultarse la ficha técnica correspondiente. Durante la instalación del perfil, el conector del cable de conexión se debe pasar desde la parte trasera a través de la abertura para cables del perfil portador.
5. Cuando se usa en áreas en contacto directo con agua, el tubo LED con protección IP debe cortarse, en caso necesario, en ángulo de 45° por los puntos marcados. Para ello se recomienda utilizar la tijera especial Schlüter-PROCUT. Antes de modificar el tubo LED, debe asegurarse de que esté desconectado de la fuente de alimentación.

   La zona cortada de la tira LED debe sellarse a prueba de agua con los tapones de silicona suministrados y el adhesivo especial. Primeramente hay que aplicar suficiente adhesivo en la superficie de adhesión del tapón de silicona. Después se introduce el tapón de silicona en el tubo LED y se presiona durante unos 30 segundos. Debe comprobarse que el tapón esté unido correctamente a la tira LED. El adhesivo sobrante debe retirarse con un trapo. Trascurridos 30 minutos de secado, el tapón de silicona queda pegado firmemente. El tubo LED está sellado correctamente y podemos proceder a su instalación.

6. Tras el montaje de los perfiles, el tubo LED con conexión Plug & Play se conecta al cable de alimentación y se encaja con cuidado en el perfil portador.

Instalación en zonas húmedas

Para la instalación de módulos en zonas expuestas a la humedad (p. ej., duchas), se dispone de Schlüter-LIPROTEC-PZH, una caja para pared hueca con manguito de impermeabilización Schlüter-KERDI integrado. La caja forma un espacio hueco para las conexiones y así hace reversible la instalación de los módulos LED Plug & Play. Para introducir la caja se debe preparar un hueco en la pared de 40 x 120 mm con una profundidad mínima 20 mm. El cable de conexión debe guiarse a través del paso de cables, asegurándose de que el tubo retráctil del cable de conexión se encuentre en el área del manguito de impermeabilización. El paso de cables se fija en cruz con las dos bridas para cables incluidas en el volumen de suministro y con ello se sella. A continuación, se deben cortar las bridas para cables. La caja de pared se introduce en el hueco y el manguito impermeable se sella con el adhesivo impermeable Schlüter-KERDI-COLL-L. Colocar el manguito autoadhesivo KERDI de modo que la caja de pared quede cerrada por todos los lados. Solo se debe hacer una abertura allí donde más tarde estará el paso de cables del perfil portador.

Nota: en áreas expuestas a la humedad, la caja de pared hueca se debe posicionar de modo que no se pueda acumular agua en su interior.

Instalación en paredes en zonas de exterior

Si se instala Schlüter-LIPROTEC-LLPM como iluminación en paredes de exterior, solo se deberán utilizar módulos LED en la longitud de suministro (sin cortar) y únicamente con el perfil de alojamiento Schlüter-DECO-SG de acero inoxidable V4A. El rango de temperatura admisible de la superficie de la pared es de -20 hasta +65 °C. En la planificación deben tenerse en cuenta los cambios de longitud en los materiales debido a los efectos de la temperatura. Se debe respetar la altura constructiva de la instalación en función de las normativas y reglamentos aplicables.

Los componentes del sistema para el control, así como las fuentes de alimentación, solo se pueden colocar en áreas de interior protegidas. El cable de alimentación de la iluminación LIPROTEC-LLPM se debe planificar teniendo en cuenta que la construcción del soporte mantenga los requisitos de protección contra incendios y su funcionalidad. En caso necesario, se deben prever las medidas de impermeabilización necesarias. Se debe garantizar la posibilidad de sustituir en cualquier momento los módulos LED.

Schlüter-LIPROTEC-LLPM se debe ubicar de modo que se pueda descartar un contacto permanente con agua o nieve.

La vida útil prevista (L70F10) de los módulos LED en áreas exteriores (teniendo en cuenta las influencias y condiciones ambientales) es de 20 000 horas.

Los módulos Schlüter-LIPROTEC están disponibles en los siguientes materiales:

Perfiles:

• AE = Aluminio anodizado mate natural
• EB = Acero inoxidable cepillado V4A N.º de material 1.4404 = AISI 316L

Tubo LED:

• Silicona fluorada curada con platino, dureza Shore 60, grado de protección IP67

Propiedades del material y campos de aplicación

Se debe comprobar la idoneidad de los módulos LIPROTEC según las cargas químicas o mecánicas esperadas. Estos son algunos consejos generales que hay que tener en cuenta.

Aluminio anodizado: el aluminio presenta una superficie refinada gracias a su capa anodizada, que no sufre variaciones en circunstancias normales de uso.

El aluminio es sensible a medios alcalinos.

Materiales que contengan cemento actúan en combinación con la humedad de forma alcalina y pueden provocar corrosiones según el nivel de concentración y el tiempo de exposición (formación de hidróxido de aluminio).

Por este motivo, el mortero o el material de rejuntado debe eliminarse inmediatamente de las superficies visibles y los revestimientos recién colocados no deben cubrirse con láminas. El perfil debe incrustarse completamente en el adhesivo para baldosas para que no se pueda acumular agua en los huecos.

Acero inoxidable: el acero inoxidable tiene una alta resistencia mecánica y química. El acero inoxidable de la calidad 1.4404 no es resistente a todas las cargas químicas. Sustancias como el ácido clorhídrico o fluorhídrico o ciertas concentraciones de cloro y salmuera pueden causar daños. Por lo tanto, es necesario comprobar siempre antes las cargas especiales que se esperan.

Los módulos LED sin cortar cumplen con el grado de protección IP67. Utilizando los tapones de terminación suministrados conjuntamente se garantiza de nuevo el grado de protección IP67 en los módulos LED cortados.

Los tubos LED fluorados de silicona curada con platino repelen la suciedad y poseen una dureza Shore de 60.
