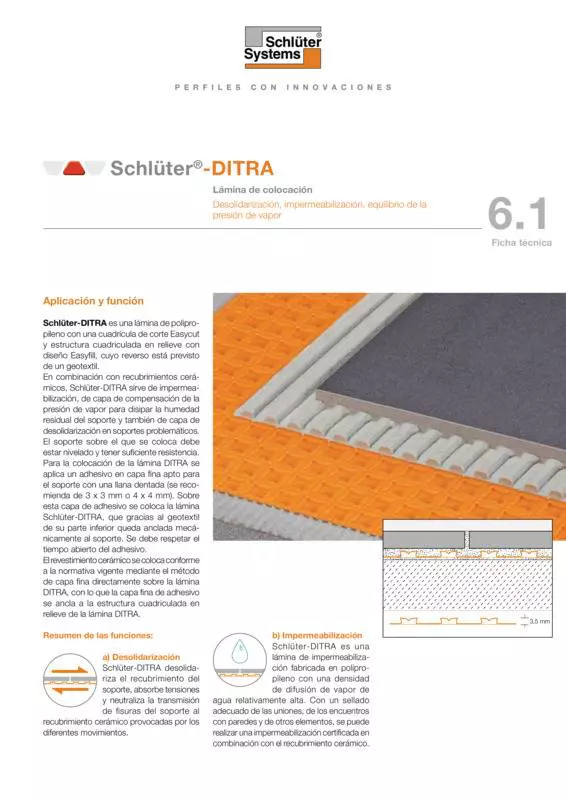

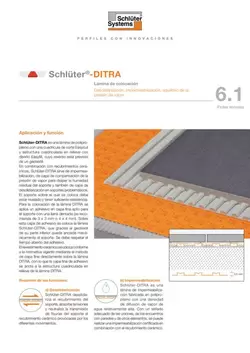

Schlüter-DITRA  Lámina de desolidarización

Schlüter-DITRA es una lámina de polipropileno con líneas de corte Easycut y estructura cuadriculada en relieve con diseño Easyfill, cuyo reverso está provisto de un geotextil.

En combinación con recubrimientos cerámicos, DITRA sirve de impermeabilización, de capa de compensación de la presión de vapor para disipar la humedad residual del soporte y de capa de desolidarización en soportes problemáticos.

El soporte sobre el que se coloca debe estar nivelado y tener suficiente resistencia. Para la colocación de la lámina DITRA, se aplica un adhesivo en capa fina apto para el soporte con una llana dentada (recomendación de 3 x 3 mm o 4 x 4 mm). Sobre esta capa de adhesivo, se coloca la lámina DITRA, que, gracias al geotextil de su parte inferior, queda anclada mecánicamente al soporte. Se debe respetar el tiempo abierto del adhesivo.

El recubrimiento cerámico se coloca conforme a la normativa vigente mediante el método de capa fina directamente sobre la lámina DITRA anclándose mecánicamente a la estructura cuadriculada en relieve de la lámina DITRA.

Resumen de las funciones

a) Desolidarización

DITRA desolidariza el recubrimiento del soporte y neutraliza las tensiones que se producen entre el soporte y el recubrimiento cerámico debido a los diferentes movimientos. La lámina también neutraliza las fisuras del soporte y evita su transmisión al recubrimiento cerámico.

b) Impermeabilización

DITRA es una lámina de impermeabilización fabricada en polipropileno con una densidad de difusión de vapor de agua relativamente alta. Con un sellado adecuado en las uniones, en los encuentros con paredes y en otros elementos, se puede realizar una impermeabilización certificada en combinación con el recubrimiento cerámico.

DITRA es conforme a la norma UNE 138002 «Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia» y al CTE. Clases de exposición al agua: W0-I a W3-I. Además, DITRA cuenta con una certificación de productos para la impermeabilización (abP).

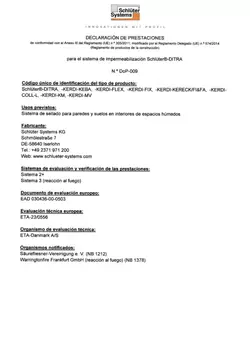

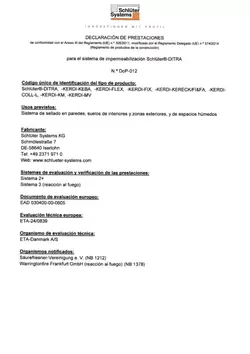

El sistema de impermeabilización DITRA dispone de una homologación europea (ETA = evaluación técnica europea) según EAD 030436-00-0503, de una homologación para el mercado europeo (abP) y de un marcado CE. Schlüter-DITRA es conforme a la norma UNE 138002 «Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia». Además, es acorde a las normas DIN 18531-5* y DIN 18534.
Clases de exposición al agua: W0-I a W3-I*.

* Con el certificado de productos para la impermeabilización abP y/o según ETA de conformidad con EAD 030436-00-0503.

En caso necesario, el departamento comercial facilitará más información acerca del uso y de la colocación.

DITRA dispone de una homologación europea (ETA = evaluación técnica europea) según EAD 03043600-0503 y de un marcado CE.

Para las zonas en las que se vayan a realizar obras de conformidad con el marcado CE o el abP (certificado general de pruebas de la inspección de obras), solo deben utilizarse morteros de capa fina probados para el sistema. Los morteros de capa fina y los correspondientes certificados de inspección figuran en la dirección que se indica en esta ficha técnica.
De este modo, el sistema de impermeabilización DITRA protege el soporte de daños causados por la penetración de humedad y otras sustancias adhesivas.

c) Compensación de la presión de vapor

Gracias a los canales de aire abiertos que se encuentran en la parte inferior de la lámina, DITRA compensa la presión del vapor de agua en caso de presencia de humedad en el soporte.

d) Distribución de cargas (transmisión de cargas)

El recubrimiento cerámico colocado sobre la lámina DITRA en la zona del pavimento debería tener un formato mínimo de 5 x 5 cm y un espesor mínimo de 5,5 mm. DITRA transmite al soporte las cargas a las que se ve sometido el recubrimiento cerámico como resultado del tránsito a través de las cavidades cuadradas de su parte superior rellenadas por una capa fina de adhesivo. Por este motivo, los recubrimientos cerámicos instalados sobre la lámina DITRA pueden soportar altas cargas. En el caso de cargas de alto tránsito (p. ej., áreas comerciales), así como de cargas puntuales altas (p. ej., pianos de cola, transpaletas, sistemas de estanterías), las baldosas deben tener un espesor y una estabilidad a la presión suficientes que correspondan al área de aplicación. Le recomendamos que siga las instrucciones de la hoja técnica editada por la asociación del sector de la construcción en Alemania (ZDB), titulada «Aumento de la resistencia de superficies recubiertas con baldosas cerámicas» o que consulte con el fabricante del recubrimiento cerámico para verificar la idoneidad del recubrimiento seleccionado.

En zonas con carga elevada, las baldosas deben quedar completamente macizadas. Se debe evitar que los recubrimientos cerámicos sufran golpes con objetos duros.

e) Adherencia del conjunto

Gracias al anclaje del adhesivo al geotextil de la parte inferior de la lámina DITRA y al anclaje mecánico en su parte superior a la estructura cuadriculada, el recubrimiento queda bien fijado al soporte. Por lo tanto, DITRA se puede utilizar en paredes y suelos. En revestimientos de paredes, se pueden utilizar también espigas de anclaje para la instalación de la lámina DITRA.

1. El soporte debe estar libre de componentes que dificulten la adherencia, ser resistente y estar nivelado. Antes de colocar la lámina DITRA, deberán adoptarse las medidas de nivelado necesarias.
2. La selección del adhesivo para la colocación de la lámina DITRA depende de la clase de soporte. El adhesivo se debe adherir al soporte y anclar mecánicamente al geotextil de la parte inferior de la lámina DITRA. En la mayoría de soportes, se puede utilizar un adhesivo de fraguado hidráulico en capa fina. Para este propósito, puede ser ventajoso preparar el adhesivo con una consistencia fluida. Se debe comprobar siempre la compatibilidad de todos los materiales.
3. El adhesivo se aplica con una llana dentada (recomendación de 3 x 3 mm o 4 x 4 mm para un consumo aprox. de 1,5 kg/m²) sobre el soporte.
4. La lámina DITRA, previamente cortada a medida, se coloca con el geotextil inmediatamente en la capa de adhesivo aplicada y se presiona sobre la misma con un fratás o rodillo de presión siguiendo la misma dirección. Para ello, es muy apropiada, entre otros, una lijadora orbital. Se debe tener en cuenta el tiempo abierto del adhesivo. Durante la colocación de la lámina DITRA, ésta se debe alinear correctamente.

   La cuadrícula de corte Easycut favorece un desenrollado más fácil de la lámina.

   Para facilitar el proceso, es útil contar con una persona que le ayude. Las láminas se colocan a testa entre sí.

   Nota: si la lámina DITRA se va a utilizar como impermeabilización además de como desolidarización, se deben sellar las uniones con los correspondientes componentes del sistema. Para ello, tenga en cuenta las indicaciones sobre impermeabilización.

   Lo mismo se aplica si se utiliza DITRA sobre recrecidos jóvenes en combinación con recubrimientos sensibles a la decoloración.

5. Para evitar que la lámina DITRA sufra daños una vez colocada o se suelte del soporte, se recomienda protegerla de sobrecargas mecánicas utilizando, por ejemplo, tablones de andamio (especialmente en las zonas de paso para el transporte de materiales). Otras recomendaciones son, p. ej., evitar su exposición prolongada a la radiación solar o a las precipitaciones cuando se coloque en zonas exteriores. Antes de la aplicación del adhesivo en capa fina sobre las cavidades de la cuadrícula, se debe eliminar la posible acumulación de agua de las cavidades.
6. Las baldosas cerámicas se pueden colocar inmediatamente después de la instalación de la lámina DITRA con un adhesivo adecuado para el tipo de baldosa cerámica seleccionada. El tamaño de los dientes de la llana debe ser el adecuado según el formato de la baldosa cerámica. Se debe tener en cuenta el tiempo abierto del adhesivo para baldosas. Dentro de ese tiempo, se colocan las baldosas en su mayor parte y completamente macizadas. Especialmente en el caso de recubrimientos sometidos a altas exigencias y en exteriores, es necesario asegurarse de que se colocan completamente macizadas conforme a las normas técnicas.

   Nota: en una primera fase de trabajo, se puede rellenar la cuadrícula con el lado liso de la llana dentada (consumo de adhesivo de aprox. 2,0 kg/m2) y, posteriormente, peinar directamente el adhesivo con un dentado adecuado. Según el tamaño del formato o las condiciones de la obra, también es conveniente rellenar la cuadrícula con el adhesivo para baldosas utilizado para la colocación. Una vez que la superficie de la cuadrícula esté rellenada y sea transitable, puede empezar a colocar las baldosas inmediatamente. Se debe tener en cuenta que el soporte debe estar libre de polvo antes de la colocación de la lámina; en caso necesario, se aspirará la superficie previamente o incluso se aplicará una imprimación.

   Se debe comprobar siempre la compatibilidad de todos los materiales. Cuando se utilice un formato de baldosa con un lado ≥ 30 cm, recomendamos el uso de un adhesivo de fraguado rápido para un rápido desarrollo de la resistencia y del secado del mortero.

7. Para las juntas de movimiento, así como juntas de entrega y perimetrales, se deben tener en cuenta las indicaciones de esta ficha técnica y las normas vigentes de cada país.

Impermeabilización con Schlüter-DITRA

Impermeabilizando correctamente las uniones entre láminas, los puntos de encuentro con paredes y las entregas a elementos fijos, con DITRA se puede realizar una impermeabilización en combinación con el recubrimiento cerámico. DITRA es conforme a la norma UNE 138002 «Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia» y al CTE. La lámina cumple con las normas alemanas y es apta para las zonas con un grado de exposición al agua: W0-I a W3-I. Además, DITRA cuenta con una certificación de productos para la impermeabilización (abP).

Para áreas en las que se deba trabajar conforme a la certificación de productos para la impermeabilización (abP), únicamente se podrán utilizar adhesivos aprobados por el sistema constructivo. Los adhesivos y los correspondientes certificados de inspección figuran en la dirección que se indica en esta ficha técnica. Para la realización de impermeabilizaciones de clase B (piscinas), recomendamos el uso de nuestra lámina de impermeabilización Schlüter-KERDI (ver ficha técnica 8.1 Schlüter-KERDI).

DITRA protege el soporte de colocación de daños debidos a la penetración de humedad y sustancias agresivas. Para las uniones entre láminas, se debe aplicar el adhesivo impermeable Schlüter-KERDI-COLL-L y colocar la banda Schlüter-KERDI-KEBA en un ancho mínimo de 12,5 cm.

Para la impermeabilización de las zonas de entrega entre suelos y paredes, se colocará en el suelo la banda KERDI-KEBA sobre la lámina DITRA, mientras que en las paredes, la banda KERDI-KEBA se adherirá directamente al soporte.

El solape de las bandas de impermeabilización debe ser de 5 cm como mínimo.

El sellado de los encuentros en elementos fijos, p. ej., puertas y ventanas, así como perfiles para la protección de frentes de forjado de balcones de metal, madera o plástico, puede impermeabilizarse también con KERDI-KEBA. Para ello, primero se aplica Schlüter-KERDI-FIX sobre la superficie de dichos elementos.

El ancho restante se adhiere por completo a la lámina DITRA con KERDI-COLL-L.

Se recomienda comprobar en todos casos la compatibilidad de KERDI-FIX con los distintos materiales de construcción.

La lámina DITRA se deberá cortar respetando las juntas de movimiento o estructurales existentes en el soporte y sellarse con la banda especial KERDI-FLEX.

KERDI-FLEX también debe utilizarse en las zonas de juntas perimetrales. Alternativamente, aquí también puede utilizarse KERDI-KEBA si se deja un fuelle que permita absorber los movimientos a los que se verá sometido el sistema constructivo.

Nota sobre sistemas de drenaje de suelos

Junto con los desagües para platos de ducha a nivel de suelo, Schlüter-KERDI-DRAIN y Schlüter-KERDI-LINE, se ha desarrollado un sistema especial para un sellado seguro y estanco de los sistemas de drenaje con la impermeabilización. En combinación con los manguitos y bandas impermeables del sistema KERDI, DITRA permite realizar una impermeabilización de un modo rápido, seguro y totalmente estanco.

Soportes para Schlüter-DITRA

Se debe comprobar la compatibilidad de la lámina con el soporte, así como la planitud, capacidad de carga, limpieza e idoneidad de los soportes sobre los que se vaya a instalar DITRA. Se deben eliminar todos los restos de la superficie del soporte que puedan dificultar la adherencia. La nivelación de irregularidades o la compensación de alturas o pendientes se deben efectuar antes de la colocación de la lámina DITRA.

Hormigón

El hormigón sufre con el tiempo un cambio de forma debido a la contracción. En el caso del hormigón y del hormigón pretensado, también pueden producirse tensiones como consecuencia de la flexión. Utilizando DITRA, se absorben las tensiones que se generan entre el hormigón y el recubrimiento cerámico (en suelos y paredes), lo que permite instalar las baldosas inmediatamente después de que el hormigón haya alcanzado una firmeza suficiente.

Recrecidos de mortero de cemento

De acuerdo con las reglas vigentes, los recrecidos de cemento deben haberse creado al menos 28 días antes de la colocación de las baldosas y tener un contenido de humedad inferior al 2 % CM. Sin embargo, especialmente los pavimentos flotantes y calefactados tienden a la deformación más tarde y también a la formación de fisuras, p. ej., por cargas y cambios de temperatura.

Con DITRA, las baldosas pueden colocarse sobre recrecidos de cemento jóvenes tan pronto como estos sean transitables.

Si eventualmente se forman más tarde fisuras y deformaciones en el recrecido, estas se neutralizarán a través de la lámina DITRA evitando la transmisión al recubrimiento cerámico.

Recrecidos de sulfato de calcio

Para la colocación de baldosas, el recrecido de sulfato de calcio (anhidrita) solo puede presentar una humedad residual del 0,5 % CM como máximo. Al usar DITRA, el recubrimiento cerámico se puede colocar ya a partir de una humedad residual inferior al 2 % CM.

En caso necesario, la superficie del recrecido deberá tratarse (lijado, imprimación) de acuerdo con las normas técnicas y las especificaciones del fabricante. DITRA se puede colocar con adhesivos de fraguado hidráulico u otros adhesivos adecuados por el método de capa fina. DITRA protege el soporte contra la penetración de la humedad procedente de la superficie. Los recrecidos de sulfato de calcio son sensibles a la humedad, por lo que hay que protegerlos de la entrada de humedad, p. ej., de la exposición a la humedad por su parte inferior.

Recrecidos calefactados

La lámina DITRA se puede utilizar también en recrecidos calefactados de acuerdo con las indicaciones mencionadas anteriormente (cemento, sulfato de calcio). Si se utiliza DITRA, el pavimento se puede calentar a los 7 días de la finalización de la instalación. Partiendo de 25 °C, se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta alcanzar una temperatura máxima de uso de 40 °C. A través de los canales de aire de la lámina DITRA, se consigue que el calor se reparta de forma homogénea por debajo del recubrimiento cerámico.

Nota:

Para calefacciones por suelo radiante hidráulico, le recomendamos nuestro sistema Schlüter-BEKOTEC-THERM como pavimento cerámico climatizado.

DITRA también se recomienda para desolidarizar sistemas de calefacción eléctrica. En estos casos, DITRA se puede instalar por debajo o por encima del sistema de calefacción. No obstante, la mejor desolidarización se consigue con la colocación sobre el sistema de calefacción radiante.

Schlüter-DITRA-HEAT, una lámina de desolidarización especial para el control eléctrico de la temperatura del suelo/pared, está diseñada para alojar los cables calefactores pertenecientes al sistema (ver ficha técnica 6.4).

Recrecido en seco

Tras la instalación de un recrecido en seco de acuerdo con las instrucciones del fabricante, se puede instalar la lámina DITRA como soporte para baldosas cerámicas de gran formato.

Mampostería/soportes mixtos

DITRA se puede colocar sobre superficies construidas con ladrillos, piedra calcárea, bloques de hormigón y hormigón ligero u otros materiales similares. Las irregularidades se deben compensar previamente. Sobre todo en el caso de saneamientos, así como reformas y ampliaciones, los soportes se componen con frecuencia de distintos materiales (mampostería mixta) que tienden a la formación de grietas en las superficies limítrofes debido a un comportamiento a la deformación diferente. Con DITRA, las tensiones y las fisuras resultantes no se transmiten al recubrimiento cerámico.

Enlucido de yeso/bloques de yeso

Los soportes de yeso deben estar secos, de acuerdo con la normativa vigente. En caso necesario, se deben imprimar previamente. La lámina DITRA se puede colocar con adhesivos hidráulicos u otros
morteros de colocación de capa fina.

Balcones/terrazas

Al actuar como lámina de desolidarización, DITRA neutraliza las tensiones entre el soporte y el pavimento cerámico, que en los balcones está sometido a frecuentes cambios bruscos de temperatura. Además, utilizada conjuntamente con recubrimientos cerámicos, DITRA sirve como capa de impermeabilización (se deben tener en cuenta las especificaciones sobre impermeabilización) y desolidarización en exterior. El soporte (de hormigón o mortero) debe tener una pendiente suficiente. El soporte (hormigón, recrecido) debe presentar una pendiente suficiente.

También se pueden utilizar como soporte en reformas y obras recubrimientos cerámicos ya existentes, siempre y cuando tengan una resistencia y pendiente suficiente. De lo contrario, en caso necesario, se procederá al saneamiento del recubrimiento existente antes del pegado de la lámina DITRA. Para ello se retirarán las piezas sueltas y se regularizarán los huecos existentes con un mortero adecuado.

En especial para recubrimientos de gran formato ≥ 30 x 30 cm, también se puede utilizar la lámina Schlüter-DITRA-DRAIN (ver ficha técnica 6.2).

Cubiertas

Las cubiertas situadas sobre espacios útiles, habitables o similares, así como zonas techadas, deben construirse de conformidad con las normas aplicables para estas estructuras.

En el caso de espacios habitables y útiles con aislamiento térmico (así como estancias en las que se esperan diferencias de temperatura respecto al exterior), se requiere una barrera de vapor y una impermeabilización. Deben tenerse en cuenta las normas aplicables de cada país, así como las fichas técnicas. En caso de realizar una impermeabilización tradicional con tela asfáltica o láminas bituminosas, se debe colocar una lámina de protección y drenaje (Schlüter-TROBA o Schlüter-TROBA-PLUS). Sobre la lámina de drenaje, se realiza un recrecido de mortero que soporte las cargas a las que se verá sometido el pavimento. Sobre la superficie del recrecido, se pega la lámina DITRA, que actuará como capa de desolidarización del recubrimiento cerámico y como capa de impermeabilización del recrecido. Al actuar como lámina de desolidarización, DITRA neutraliza las tensiones entre el soporte y el recubrimiento cerámico, que en exteriores está sometido a frecuentes cambios bruscos de temperatura.

En recubrimientos con longitudes de borde ≥ 30 x 30 cm, recomendamos DITRA-DRAIN (ver ficha técnica 6.2).

Soportes de resina y otros recubrimientos

Por norma general, las superficies deben ser resistentes y estar diseñadas o pretratadas para que pueda aplicarse un adhesivo adecuado en el que pueda anclarse el geotextil de DITRA. Debe comprobarse previamente la compatibilidad del adhesivo con el soporte y con la lámina DITRA.

Tableros de aglomerado y prensados

Estos materiales pueden deformarse considerablemente por la acción de las filtraciones de humedad (e incluso por los cambios en los niveles de humedad ambiental). Por esa razón, deberían utilizarse tableros prensados y de aglomerado que estén impregnados con un producto que prevenga la absorción de humedad. Por norma general, los tableros se pueden utilizar tanto como soporte en la pared como sobre el suelo de interiores. El espesor de los tableros se debe seleccionar de modo que se obtenga una estabilidad suficiente en combinación con una estructura de soporte adecuada. La fijación se debe garantizar atornillando a distancias suficientemente pequeñas. Las juntas se deben realizar con uniones machihembradas y estar pegadas. Deben mantenerse juntas perimetrales de aprox. 10 mm con los componentes adyacentes. DITRA neutraliza las tensiones que se producen con el recubrimiento cerámico e impide, además, la entrada de humedad.

Pavimentos de parqué y madera

Por norma general, es posible la colocación directa de pavimentos cerámicos en suelos de parqué y madera machihembrados, atornillados y con la suficiente resistencia. Es conveniente comprobar el nivel de humedad del soporte de madera antes de colocar la lámina DITRA. Si fuera necesario, se colocarán sobre el suelo de parqué o madera tableros de aglomerado o de aglomerado prensado. Los suelos irregulares deben nivelarse previamente con medidas de nivelación adecuadas.

Recrecidos asfálticos

DITRA permite la colocación de recubrimientos cerámicos sobre recrecidos de asfalto fundido en interiores, que deben ser resistentes, no tener calefacción y cumplir con las normas vigentes. Las superficies se deben tratar con chorros de arena o estar configuradas de modo que el adhesivo en capa fina se adhiera suficientemente para el pegado de la lámina DITRA.
