Schlüter-KERDI-DS  Impermeabilización y barrera de vapor

Schlüter-KERDI es una lámina de impermeabilización fabricada en polietileno, con un geotextil en ambos lados, que permite un anclaje del adhesivo para baldosas.

La lámina KERDI lleva una cuadrícula impresa por una de sus cara para facilitar el corte. Además, los extremos laterales vienen marcados por una franja de 5 cm que marca la zona de solape e indica a su vez el metraje de la cantidad restante.

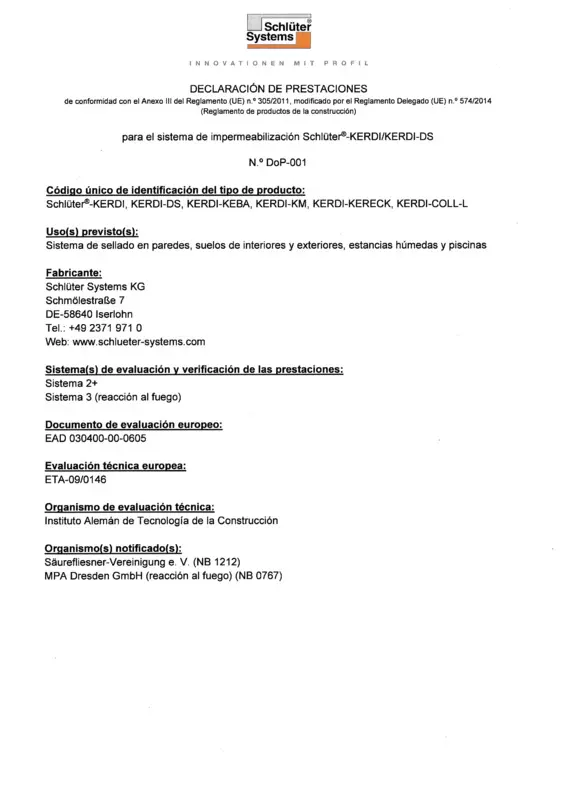

El sistema de impermeabilización KERDI dispone de una homologación europea (ETA = evaluación técnica europea) según EAD 030400-00-0605, una homologación para el mercado europeo (abP) y un marcado CE. KERDI es conforme a la norma UNE 138002 «Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia» y también a la norma de impermeabilización alemana DIN 18534. Clases de exposición al agua: W0-I a W3-I*. La lámina KERDI cuenta con un certificado de inspección de homologación general (abP).

Grado de resistencia a la humedad según ZDB: 0 a B0, además de A, B y C.

KERDI cuenta conforme a ETAG 022 (impermeabilización en contacto directo con el recubrimiento) con una aprobación europea (ETA = Evaluación Técnica Europea) y lleva el marcado de las siglas CE.

* Con el certificado de productos para la impermeabilización abP y/o según ETA de conformidad con EAD 030400-00-0605. En caso necesario, el departamento comercial facilitará más información acerca del uso y de la colocación.

La lámina de impermeabilización se adhiere sobre una superficie lisa con un cemento cola adecuado. Las piezas de cerámica se colocan directamente sobre la lámina KERDI con un cemento cola adecuado. También es posible aplicar sobre la lámina KERDI otros recubrimientos extensibles con espátula o capas de revoco adecuados.

Schlüter-KERDI-DS es una lámina de impermeabilización y barrera de vapor, que se instala en combinación con cerámica y piedra natural, p. ej., para su uso en piscinas cubiertas y spas así como en zonas industriales con alta humedad ambiental.

Las barreras de vapor también pueden ser muy adecuadas para soportes sensibles a la humedad como la madera así como las placas y los enlucidos de yeso.

Además de la lámina KERDI también hay disponibles esquinas interiores y exteriores así como manguitos, Schlüter-KERDI-KM o KERDI-MV. Para instalaciones en las que haya tomas de agua en el sistema de impermeabilización y haya que montar una extensión de la grifería con posterioridad, están disponibles los sets Schlüter-KERDI-PAS, compuestos de un manguito KERDI-MV y una funda de plástico especial. Para impermeabilizar solapes o encuentros de esquina, se dispone de Schlüter-KERDI-KEBA (banda) en los anchos 8,5/12,5/15/18,5/25 cm.

Para la impermeabilización de juntas de movimiento o juntas perimetrales, se dispone de Schlüter-KERDI-FLEX en anchos de 12,5 cm o 25 cm.

1. El soporte debe estar libre de componentes que dificulten la adherencia, ser resistente y estar nivelado. Antes de colocar la lámina KERDI deben adoptarse las medidas de nivelado necesarias.
2. La selección del adhesivo para la colocación de la lámina KERDI depende de la clase de soporte. El adhesivo se debe adherir al soporte y anclar mecánicamente al geotextil de la parte inferior de la KERDI. En la mayoría de soportes es posible utilizar un adhesivo de fraguado hidráulico en capa fina. Se debe comprobar siempre la compatibilidad de todos los materiales. Cuando se utilice un formato de baldosa con un lado ≥30 cm, recomendamos el uso de un adhesivo de fraguado rápido para un rápido desarrollo de la resistencia y del secado del mortero.
   Nota: Para las zonas que requieran una homologación técnica oficial, solo se pueden utilizar morteros de capa fina certificados para el sistema constructivo.
3. El cemento cola en capa fina se aplica con una llana dentada (recomendación: 3 x 3 mm o 4 x 4 mm) sobre el soporte.
4. Las láminas KERDI cortadas a medida previamente se colocan en toda la superficie con el geotextil sobre la capa de adhesivo aplicada. A continuación, presionar la lámina con la parte lisa de la llana dentada o con una talocha de madera realizando para ello movimientos en diagonal ejerciendo presión sobre la lámina KERDI. Se deben eliminar todas las bolsas de aire. Se debe tener en cuenta el tiempo abierto del adhesivo.
5. La unión de las láminas KERDI se debe realizar solapando al menos 5 cm las láminas en combinación con el adhesivo KERDI-COLL-L o colocando las láminas a testa y cubriendo las uniones con la banda KERDI-KEBA utilizando el adhesivo KERDI-COLL-L.
6. Para esquinas interiores y exteriores se deben utilizar las piezas especiales KERDI prefabricadas. Para encuentros en esquinas se debe pegar la banda KERDI-KEBA adecuadamente. También se pueden realizar encuentros a elementos fijos. Según las condiciones de la obra, se puede fijar KERDI, KERDI-KEBA o KERDI-FLEX con KERDI-FIX al elemento en cuestión para realizar un encuentro impermeabilizado (véase la ficha técnica del producto 8.3 Schlüter-KERDI-FIX).
   1. El sellado de los pasos de tuberías se debe realizar con KERDI-KM o KERDI-MV (manguitos).
      También está disponible KERDI-PAS, un set compuesto por una funda de plástico y un manguito KERDI-MV para el sellado de las tomas de agua. El manguito se instala con la funda de plástico a la toma de agua, permitiendo el sellado seguro de la extensión de la grifería, que se montará posteriormente una vez retirada la funda de plástico.
7. En zonas de desagües se debe adherir un manguito de KERDI de 50 x 50 cm en la brida del desagüe. La lámina KERDI adyacente debe colocarse hasta una distancia de aprox. 10 cm del desagüe y pegarse al manguito de forma estanca sin dejar huecos.

   Nota sobre sistemas de drenaje de suelos:

   Junto con los desagües para platos de ducha a nivel de suelo, Schlüter-KERDI-DRAIN y Schlüter-KERDI-LINE, se ha desarrollado un sistema especial para un sellado seguro y estanco de los sistemas de drenaje con la impermeabilización. KERDI permite, en combinación con los manguitos y bandas impermeables del sistema KERDI, realizar un trabajo rápido y seguro.

8. La lámina KERDI se debe cortar respetando la ubicación de las juntas de movimiento o las juntas estructurales existentes en el soporte y sellarse con la banda especial KERDI-FLEX. KERDI-FLEX también se debe utilizar en las zonas de juntas perimetrales. En este caso también se puede utilizar KERDI-KEBA si se deja un fuelle, que permita absorber los movimientos a los que se verá sometido el sistema constructivo.
9. La colocación del recubrimiento se puede iniciar tan pronto finalice la impermeabilización de todos los solapes, esquinas y encuentros de forma estanca. No es necesario respetar un tiempo de espera.
10. Para instalar las baldosas, se aplica mortero de capa fina de fraguado hidráulico directamente sobre la lámina KERDI y se colocan las baldosas asegurando el contacto de toda su superficie sobre la lámina.
    Para recubrimientos expuestos a productos químicos, se deben utilizar adhesivos de resina reactiva y morteros de rejuntado adecuados.
    El sistema ha obtenido el marcado CE y la aprobación «abP» (certificado de inspección de homologación general) según los estándares alemanes. La realización de una impermeabilización conforme al marcado CE precisa el uso de morteros de capa fina certificados para el sistema constructivo. Los adhesivos y los correspondientes certificados se pueden solicitar en todo momento a través de nuestro departamento técnico.

Schlüter-KERDI-200 es una lámina de impermeabilización de polietileno con un coeficiente de difusión al vapor Sd = 5,15 m.

Schlüter-KERDI-DS es una lámina de impermeabilización de polietileno especial y barrera de vapor con un valor Sd superior a 100 m, que se considera como barrera contra el vapor en cuanto requisitos de construcción. La lámina KERDI-DS tiene un espesor de 0,5 mm y cuenta con aditivos que bloquean el vapor.

El material es inocuo fisiológicamente. Ninguna de las dos láminas producen restos que se consideren como residuos peligrosos. El polietileno no es estable a los rayos UV a largo plazo y por tanto debe almacenarse protegido de la radiación solar intensa. La cuadrícula impresa por una cara proporciona una trama óptima para cortar la lámina a medida.

Propiedades del material y campos de aplicación

Schlüter KERDI es impermeable y resistente a las agresiones químicas a las que se pueden exponer habitualmente los recubrimientos cerámicos. KERDI es resistente al envejecimiento y la descomposición y presenta una alta elasticidad.

Además, es resistente en gran medida a los efectos de soluciones acuosas, sales, ácidos y álcalis, muchos disolventes orgánicos, alcoholes y aceites.

En casos especiales, la resistencia frente a esfuerzos especiales específicos del objeto se debe comprobar por separado teniendo en cuenta la concentración, la temperatura y el tiempo de exposición.

Se debe comprobar la planitud, estabilidad y humedad de los soportes sobre los que se va a colocar KERDI. Se deben eliminar los restos de la superficie del soporte que puedan dificultar la adherencia de la lámina.

Los campos de aplicación de KERDI son los soportes en pared y suelo, que deben protegerse de la entrada de humedad y otras sustancias perjudiciales. Dichos soportes son, p. ej., zonas húmedas como cuartos de baño, duchas, zonas de paso en piscinas así como zonas industriales, como por ejemplo en la industria alimentaria, cervecerías o centrales lecheras.

En el caso de la impermeabilización de piscinas y similares se deben tener en cuenta todos los requisitos especiales. Por lo tanto, en esos casos recomendamos una consulta previa a nuestro departamento técnico.
