Schlüter-TROBA-LINE-TLR-E Canaleta de drenaje con rejilla de drenaje

Para proteger y mantener el balcón o la terraza, se debe garantizar una evacuación eficaz del agua acumulada. Los productos del sistema Schlüter-TROBA-LINE garantizan esta evacuación y, además, proporcionan una construcción accesible gracias a la reducción de la altura.

Schlüter-TROBA-LINE-TLR-E es una canaleta de drenaje altamente resistente formada por una pieza inferior perforada de acero inoxidable en forma de U y una rejilla de drenaje de acero pulido. El agua acumulada accede a través de los orificios de la canaleta de drenaje hasta el nivel de la impermeabilización, donde fluye a través del drenaje superficial instalado entre la impermeabilización y el pavimento hasta el punto de desagüe.

Schlüter-TROBA-LINE-TLGR-E consta de una pieza inferior cerrada que permite evacuar el agua hasta un punto ubicado en el lateral.

Download

Fotografía del producto TROBA-LINE-TLR-E 1

zoom_out_map search

Función

En la impermeabilización de balcones y terrazas, a menudo falta una altura de conexión suficiente con respecto a las piezas empotradas, puertas o conexiones con la pared.

Según la norma DIN 18531-5, 8.6, la impermeabilización debe elevarse 15 cm por encima del borde superior del recubrimiento cerámico.

Así, por ejemplo, en los encuentros con puertas se requieren umbrales de 15 cm de altura según norma. Sin embargo, según las directrices sobre cubiertas planas, en las zonas de las puertas esto puede ser distinto si se garantiza un drenaje eficaz con las medidas adecuadas. La instalación de la canaleta TROBA-LINE garantiza el drenaje con una baja altura constructiva.

Además, para las transiciones continuas al mismo nivel, también se pueden crear construcciones especiales.

Productos complementarios del sistema

Schlüter-TROBA-LINE-TL/H

Schlüter-TROBA-LINE-TL/H es un elemento que permite ajustar de forma continua la altura de las canaletas de drenaje perforadas de 40 mm de altura TROBA-LINE-TL y TROBA-LINE-TLR/TLR-E de 0 a 40 mm.

TL2 H Ajuste de altura de H = 0-20 mm
TL4 H Ajuste de altura de H = 20-40 mm

Anchura: 75 mm/110 mm/160 mm
Longitud: 135 mm

Schlüter-TROBA-LINE-TL/V

En caso de esfuerzos mecánicos elevados, p. ej. por tráfico peatonal o el paso de sillas de ruedas, recomendamos para los anchos de 110 y 160 mm instalar también el refuerzo TROBA-LINE-TL/V.

Altura: 20 mm/40 mm
Longitud: 0,75 m/1,0 m/1,5 m/2,0 m

Instalación

La superficie del balcón o de la terraza debe contar con una impermeabilización con pendiente funcionalmente segura.
TROBA-LINE-TLR-E debe colocarse sobre puntos de mortero o montarse utilizando el ajuste de altura TROBA-LINE-TL/H en zonas de elementos de puerta o encuentros de pared para impedir que el agua se acumule. Al montar TROBA-LINE, hay que asegurarse de que el número de puntos de mortero o de ajustes de altura sobre los que se apoya TROBA-LINE-TLR-E se corresponda con la carga prevista. Para garantizar el paso del agua, una parte suficiente de la canaleta no debe rellenarse con mortero al posicionarla sobre el soporte.
Por lo general, TROBA o TROBA-PLUS deben colocarse primero sobre la impermeabilización como capa de drenaje superficial y de protección. Con independencia del sistema de instalación del recubrimiento, se debe garantizar un espacio de drenaje suficientemente grande por encima de la impermeabilización, que drene de forma segura el agua acumulada por TROBA-LINE-TLR-E al sistema de drenaje.
Si se desea colocar varias canaletas una junto a otra, éstas se pueden conectar entre sí con las piezas en forma de U suministradas. Estas piezas en forma de U también se pueden emplear como tapones de terminación.
El solado o el pavimento seleccionado se ejecutan a continuación en contacto con la canaleta TROBA-LINE-TLR-E instalada.

Refuerzo:

Para las canaletas de drenaje TROBA-LINE-TL y TLG de 110 mm y 160 mm de anchura, puede ser necesario montar el refuerzo Schlüter-TROBA-LINE-TL/V dependiendo de la carga.

Material

Schlüter-TROBA-LINE-TLR-E/TLRG-E constan de una pieza inferior y una rejilla de acero inoxidable V2A (n.º de material 1.4301 = AISI 304) y están fabricadas en acero inoxidable perforado.

Propiedades del material y campos de aplicación

La conveniencia e idoneidad de los elementos de drenaje previstos y el ancho a elegir (75 mm, 110 mm, 160 mm) deben aclararse en función del proyecto, según las cantidades de agua esperadas y las cargas mecánicas o de otro tipo.

El acero inoxidable está especialmente indicado para aplicaciones que requieren resistencia a los productos químicos, como agentes de limpieza ácidos o alcalinos, además de una gran capacidad de resistencia mecánica. El acero inoxidable no resiste a todas las agresiones químicas, por ejemplo, al ácido clorhídrico y fluorhídrico o a determinadas concentraciones salinas y de cloro. Este hecho en determinados casos también es aplicable a las piscinas de agua salada. Por tanto, las cargas especiales previstas se deben comprobar con anterioridad.

Mantenimiento y cuidado

Schlüter-TROBA-LINE-TLR-E no requiere ningún cuidado o mantenimiento especial. En caso necesario, la canaleta de drenaje se debe limpiar convenientemente, eliminando la suciedad que pueda obstruirla. Para su limpieza se puede desmontar el elemento superior. En caso necesario, recomendamos el uso del pulimento de limpieza para acero inoxidable Schlüter-CLEAN-CP.

Descargas

Descarga	Selección

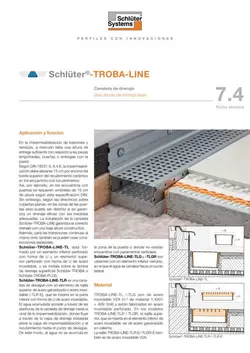

Schlüter-TROBA-LINE \| Ficha Técnica 7.4 Ficha técnica de producto - © Schlueter-Systems PDF – 0.50 MB
