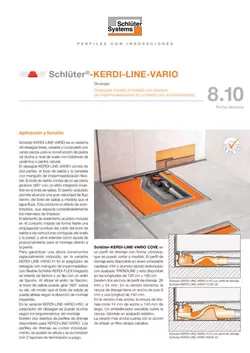

Schlüter-KERDI-LINE-VARIO-H 40 WOT  Sistema de desagüe para duchas a nivel de suelo lineales sin sifón

Schlüter-KERDI-LINE-VARIO es un sistema de desagüe lineal, cortable y compuesto por varias piezas para la construcción de platos de ducha a nivel de suelo con baldosas de cerámica o piedra natural.

El desagüe horizontal KERDI-LINE-VARIO H 40 WOT consta de dos partes: un bote de salida y un adaptador de desagüe. El bote de salida consta de un desagüe de baja altura con salida orientable 360° sin unidad de sifón integrada. En este caso, es necesario un sifón central.

El elemento de aislamiento acústico incluido en la unidad de suministro impide de forma fiable una propagación puntual del ruido del bote de salida a las estructuras contiguas del suelo y de la pared. Sirve, además, como ayuda de posicionamiento para el montaje directo a la pared.

Para garantizar una altura constructiva especialmente reducida, en la variante Schlüter-KERDI-LINE-VARIO H 40, el adaptador del desagüe con manguito de impermeabilización flexible Schlüter-KERDI-FLEX integrado se inserta de fábrica en el bote de salida y se fija con un anillo de fijación. Al aflojar el anillo de fijación, el bote de salida se puede girar 360°. De este modo, el sistema de drenaje puede adaptarse a cualquier configuración de conexión existente en la obra.

Hay disponibles dos diseños de perfiles de drenaje para la variante KERDI-LINE-VARIO. Los perfiles de drenaje se pueden cortar según sea necesario, se ajustan en altura y se suministran de fábrica con dos tapones de terminación a juego.

Schlüter-KERDI-LINE-VARIO COVE es un perfil de drenaje con forma cóncava que se puede cortar a medida. Se fabrica en acero inoxidable cepillado V4A o aluminio lacado texturizado en acabado TRENDLINE. Está disponible en longitudes de 120 cm y 180 cm.

Existen dos anchos de perfil de drenaje: 26 mm y 34 mm. En la versión estrecha, la ranura tiene un anchura de solo 8 mm y una longitud de 140 mm.

En la versión más ancha, la ranura mide 14 mm de ancho y 140 mm de largo. Un embellecedor extraíble cubre la ranura, dándole un acabado estético.

La versión más ancha cuenta con la opción de añadir un filtro atrapapelos.

Schlüter-KERDI-LINE-VARIO WAVE es un perfil de drenaje cortable en forma de W. También se fabrica en acero inoxidable cepillado V4A o aluminio lacado texturizado en acabado TRENDLINE. Está disponible en longitudes de 120 cm y 180 cm.

En la versión de aluminio se dispone de dos anchos de perfil de 34 mm y 42 mm. En la variante más estrecha, la ranura central tiene una anchura de tan solo 14 mm y una longitud de 140 mm. En la variante de 42 mm de ancho, la ranura tiene una anchura de 24 mm y una longitud de 140 mm y, por tanto, ofrece espacio suficiente para alojar un filtro atrapapelos disponible como accesorio.

En la variante de acero inoxidable con un perfil de 42 mm de ancho, la ranura tiene una anchura de 25 mm y una longitud de 140 mm, y ofrece también un espacio suficientemente grande para alojar un filtro atrapapelos disponible como accesorio.

En todas las variantes de perfil KERDI-LINE-VARIO WAVE, la ranura queda cubierta elegantemente por un embellecedor extraíble.

El manguito flexible KERDI integrado en el adaptador del desagüe sirve para la conexión segura al sistema de impermeabilización, tanto en el suelo como en las paredes colindantes. La tapa de protección transparente lo protege durante el montaje.

De este modo, en combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT o Schlüter-KERDI-BOARD y los correspondientes adhesivos de sellado de sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe lineal. Los sistemas de impermeabilización Schlüter disponen de certificados generales de pruebas de la inspección de obras (abP), así como de homologación europea (ETA = evaluación técnica europea).

KERDI-LINE es un componente de los sistemas de impermeabilización mencionados y se puede instalar de acuerdo con la norma de impermeabilización DIN 18534 y UNE 138002.

Nota:

Con KERDI-LINE-VARIO, es necesaria la construcción de un recrecido con pendiente debido a las características del sistema de drenaje. El recrecido se debe impermeabilizar en toda su superficie con Schlüter-KERDI (véase la ficha técnica 8.1), DITRA (véase la ficha técnica 6.1) o -DITRA-HEAT (véase la ficha técnica 6.4). Como complemento del sistema, están disponibles para la conexión al suelo o la entrega a pared, los perfiles Schlüter-SHOWERPROFILE-S y R (véase la ficha técnica 14.1). Para la entrega a las paredes laterales, dependiendo de la pendiente, existe la cuña de pendiente SHOWERPROFILE-S. La impermeabilización de las paredes se debe realizar con KERDI (ver ficha técnica 8.1) o con KERDI-BOARD (ver ficha técnica 12.1).

Aislamiento acústico

Para cumplir el aislamiento acústico según las normas DIN 4109, VDI 4100, ÖNORM B 8115-2 y/o SIA 181, está disponible Schlüter-KERDI-LINE-SR como lámina de aislamiento acústico, que ha sido probada en combinación con las variantes de KERDI-LINE-VARIO para cumplir los requisitos de ruido de impacto, niveles de ruido de las instalaciones y ruido de uso. Encontrará información detallada en la documentación de planificación.

Instalación de KERDI-LINE-VARIO H 40

1. El bote de salida KERDI-LINE-VARIO H 40 con adaptador incluido se coloca en el centro de la estructura portante o sobre el elemento de aislamiento acústico de 4 mm de espesor suministrado (en caso necesario, sobre un aislamiento acústico a ruido adecuado, véase también el capítulo sobre aislamiento acústico). La marca central de la tapa de protección facilita el posicionamiento del bote de salida. Para una alineación óptima, puede introducir el nivel de burbuja suministrado en el hueco previsto de la tapa de protección.
2. Para la instalación directa en la pared, el bote de salida con adaptador y tapa de protección incluidos se coloca directamente delante de la pared a testa con el elemento de aislamiento acústico de 4 mm de espesor incluido en la unidad de suministro. Esto garantiza una distancia fija de separación de la pared (sin recubrimiento) de 11 mm cuando se utilizan los perfiles WAVE. Si se utilizan perfiles COVE 26 en combinación con el elemento de aislamiento acústico, se produce una separación de la pared de 15 mm. Para conseguir también en este caso una separación de la pared de solo 11 mm, al utilizar perfiles COVE 26 se debe prescindir de montar el elemento de aislamiento acústico en la zona de la pared. O bien se debe compensar la diferencia utilizando un material adecuado, por ejemplo, Schlüter-KERDI-BOARD de 5 mm. Como alternativa, se puede utilizar el perfil COVE 34, que tiene el mismo diseño pero es solo 8 mm más ancho.
3. Para realizar la conexión al tubo de desagüe aflojar el anillo de fijación con la llave Allen suministrada y orientar el bote de salida conforme a las condiciones constructivas.
4. Después, comprobar si el adaptador sigue encajado hasta el tope. A continuación, volver a fijar el anillo de fijación.
5. Tras la conexión al tubo de desagüe, verificar de nuevo que el posicionamiento sea el deseado. Alinear el bote de salida con precisión sobre una capa niveladora para compensar las irregularidades y ajústarlo en altura.
6. Realizar una prueba de estanqueidad.
7. Realizar un recrecido con pendiente (2 %) en la zona de ducha que encierre completamente todo el bote de salida de forma portante. La tapa de protección, que se suministra atornillada de fábrica, sirve de ayuda para la nivelación y debe quedar alineada con el borde superior del recrecido.

Instalación de KERDI-LINE-VARIO H 50

1. El bote de salida KERDI-LINE-VARIO H 50 se coloca en el centro de la estructura portante o sobre el elemento de aislamiento acústico de 4 mm de espesor suministrado. (También puede colocarse sobre un aislamiento acústico a ruido adecuado, véase también el capítulo sobre aislamiento acústico). La marca central de la tapa de protección facilita el posicionamiento del bote de salida. Para una alineación óptima, puede introducir el nivel de burbuja suministrado en el hueco previsto de la tapa de protección. Cortar el adaptador del desagüe a medida según la altura constructiva, desbarbar el corte y, tras aflojar el anillo de fijación, encajar el adaptador en el bote de salida utilizando la grasa lubricante, que se suministra junto con el desagüe.
   Nota: Para garantizar los movimientos de altura en el caso de recubrimientos con aislamiento, el desagüe de capa fina debe acortarse para que no descanse sobre la salida de desagüe.
2. Para la instalación directa en la pared, el bote de salida con adaptador y tapa de protección incluidos se coloca directamente delante de la pared a testa con el elemento de aislamiento acústico de 4 mm de espesor incluido en la unidad de suministro. Esto garantiza una distancia definida de separación de la pared (sin recubrimiento) de 11 mm cuando se utilizan los perfiles Schlüter-WAVE. Si se utilizan perfiles COVE 26 en combinación con el elemento de aislamiento acústico, se produce una separación de la pared de 15 mm. Para conseguir también en este caso una separación de la pared de solo 11 mm o menos, al utilizar perfiles COVE 26 se debe prescindir de montar el elemento de aislamiento acústico en la zona de la pared. O bien se debe compensar la diferencia utilizando un material adecuado, por ejemplo, Schlüter-KERDI-BOARD de 5 mm. Como alternativa, se puede utilizar el perfil COVE 34, que tiene el mismo diseño pero es solo 8 mm más ancho.
3. Para la conexión al tubo de desagüe, orientar el bote de salida conforme a las condiciones de la obra.
4. Comprobar el ajuste del bote de salida y, a continuación, volver a apretar el anillo de fijación.
5. Tras la conexión al tubo de desagüe, verificar de nuevo que el posicionamiento sea el deseado. Alinear el bote de salida con precisión sobre una capa niveladora para compensar las irregularidades y ajústarlo en altura. Con la ayuda del juego de fijación suministrado, el bote de salida se puede atornillar con firmeza opcionalmente a la estructura del soporte.
6. Realizar una prueba de estanqueidad.
7. Antes de la instalación del recrecido, retirar el nivel de burbuja suministrado. Realizar un recrecido con pendiente (2 %) en la zona de ducha que encierre completamente todo el bote de salida de forma portante. La tapa de protección, que se suministra atornillada de fábrica, sirve de ayuda para la nivelación y debe quedar alineada con el borde superior del recrecido.

Desolidarización e impermeabilización

8. Cuando la superficie de recrecido sea transitable, desmontar la tapa de protección. Corregir cualquier imperfección que haya en esta zona del recrecido con mortero de capa fina.
9. A continuación, adherir la lámina DITRA con mortero de capa fina (llana dentada de 3 x 3 mm o 4 x 4 mm) o DITRA-HEAT (llana dentada de 6 x 6 mm) sobre el recrecido. Cortar el excedente de la cinta perimetral y del aislamiento acústico a la altura correcta. El formato de las baldosas sobre DITRA o DITRA-HEAT debe ser de al menos 5 x 5 cm (véase también la ficha técnica 6.1 o 6.4).
10. Para pegar el manguito KERDI, aplicar en la superficie impermeabilizada el adhesivo de sellado KERDI-COLL-L (véase la ficha técnica 8.4) con una llana dentada de 3 x 3 o 4 x 4 mm y adherir sobre este el manguito KERDI en toda su superficie. Se debe tener en cuenta el tiempo abierto del adhesivo.
11. El sellado de las entregas a pared se debe realizar y pegar correctamente con bandas de sellado KERDI-KEBA usando KERDI-COLL-L.
12. Como material de recubrimiento se pueden utilizar baldosas cerámicas o piedra natural. (Los espesores del recubrimiento se deben seleccionar en función del perfil de drenaje seleccionado)

Instalación de los perfiles de drenaje

1. Cortar el perfil de drenaje a la medida deseada utilizando la plantilla de corte suministrada o con una sierra de mano adecuada (no utilizar radial) y, a continuación, desbarbar el perfil.
2. En el volumen de suministro se incluyen dos tapones de terminación para un acabado sencillo y atractivo.
3. Los perfiles COVE 26 y 34, y WAVE 34 incluyen un marco de cubierta que se fija previamente con precisión mediante mortero de capa fina sobre el adaptador de desagüe.
4. Establecer la altura del perfil de drenaje vertiendo mortero de capa fina de manera que el perfil quede enrasado con el recubrimiento, incluso un poco más abajo. Para una transferencia de las cargas óptima, tener la precaución de macizar la base del perfil de drenaje con mortero sin dejar huecos, especialmente en el área de la abertura de drenaje.

Nota:

La instalación de KERDI-LINE-VARIO también es posible en construcciones de madera. Los detalles constructivos correspondientes a esta aplicación están disponibles bajo petición. El drenaje se lleva a cabo según el principio del drenaje superficial. En este caso, debido a las características de su diseño, se produce una acumulación de agua de aproximadamente 1 cm en la zona del perfil de drenaje. Por ello, la colocación del desagüe lineal KERDI-LINE-VARIO se ha previsto solo para la zona de la pared y la zona central y no para su uso en la zona de entrada de la superficie de ducha.

En caso de dudas, contacte con nuestro departamento técnico.

El perfil de drenaje KERDI-LINE-VARIO WAVE se fabrica en aluminio anodizado, al que posteriormente se le aplica un recubrimiento en polvo texturizado de alta calidad. También está disponible en acero inoxidable V4A (n.º de material: 1.4404 = AISI 316L) con acabado cepillado.

KERDI-LINE-VARIO COVE se fabrica en aluminio anodizado, al que posteriormente se le aplica un recubrimiento en polvo texturizado de alta calidad. También está disponible en acero inoxidable V4A (n.º de material: 1.4404 = AISI 316L) con acabado cepillado.

El bote de salida/la salida de desagüe y el adaptador están fabricados en PP (polipropileno) de alto impacto.

El manguito KERDI para la conexión al sistema de impermeabilización (ver ficha técnica 8.1) que lleva el adaptador está fabricado con una tira de polietileno.

El anillo de fijación del bote de salida/de la salida de desagüe está fabricado en PVC de color (cloruro de polivinilo).

La tapa de protección está hecha de acrilonitrilo butadieno estireno (ABS) transparente.

Propiedades del material y campos de aplicación

El sistema de drenaje H50 G5 de la variante Schlüter-KERDI-LINE-VARIO está probado y certificado conforme a DIN EN 1253-1. La variante H40 G5 está probada y certificada conforme a DIN EN 1253-2. La versión H40 G6 cumple la norma DIN EN 1253-6.

Todos los perfiles de drenaje, excepto el perfil WAVE de aluminio, son adecuados para el paso de sillas de ruedas. Los perfiles de drenaje Schlüter-KERDI-LINE-VARIO se fabrican en una gran variedad de materiales y con acabados diferentes. En determinados casos, compruebe la idoneidad del sistema de drenaje para las agresiones químicas, las cargas mecánicas u otras cargas pesadas. A continuación, encontrará algunas indicaciones generales sobre las propiedades de los materiales.

Los perfiles de drenaje COVE y WAVE de acero inoxidable V4A cepillado (n.º de material: 1.4404 = AISI 316L) son especialmente apropiados para aplicaciones que requieren, además de una alta resistencia mecánica, una elevada resistencia a agresiones químicas, p. ej., por medios y productos de limpieza ácidos o alcalinos. Estos perfiles se pueden utilizar en baños de apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas. El acero inoxidable en calidad 1.4404 no es resistente a todos los productos químicos, por ejemplo, ácido clorhídrico y ácido fluorhídrico, ni a determinadas concentraciones de cloro o salmuera. Este hecho también es aplicable en determinados casos a las piscinas de agua salada. Comprobar con la debida antelación el uso previsto en caso de que se prevean cargas especiales.

Los perfiles de drenaje COVE y WAVE de aluminio (aluminio lacado texturizado) son superficies con carácter natural. El aluminio está pretratado (anodizado) y recubierto con un lacado en polvo. El recubrimiento es de color estable, resistente a los rayos UV y a la intemperie. Los perfiles se pueden utilizar en baños de apartamentos, residencias de ancianos u hoteles. Los bordes visibles se deben proteger de objetos abrasivos o que puedan rayarlos.
