Schlüter-KERDI-LINE-TF  Rejilla alicatable con marco de acero inoxidable

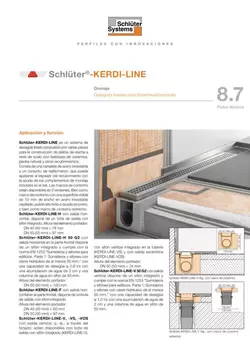

Schlüter-KERDI-LINE es un sistema de desagüe lineal compuesto por varias piezas para la construcción de platos de ducha a nivel de suelo con baldosas de cerámica, piedra natural y otros recubrimientos. Está compuesto por un cuerpo de canaleta de acero inoxidable embutido, así como por rejillas de marco, que se pueden elegir libremente. Estas se pueden ajustar de forma continua a distintos espesores de recubrimiento siguiendo las instrucciones de montaje incluidas en el suministro. KERDI-LINE es apto para su instalación en el centro del plato de ducha, así como en la zona de pared.

Las marcos de contorno están disponibles en 3 versiones:

• Como marco de contorno con una superficie vista de 10 mm de ancho, cepillada, pulida en alto brillo o con recubrimiento en polvo
• Como marco de contorno con elegantes rejillas de diseño
• Como marco TF con superficie vista mínima y protección óptima de los bordes

Schlüter-KERDI-LINE-H con salida horizontal está equipado con un sifón integrado y un bote de desagüe.

Altura del elemento portador: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 con salida horizontal en la parte frontal dispone de un sifón integrado y cumple la norma EN 1253, con una capacidad de desagüe ≥0,8 l/s con una acumulación de agua de 2 cm y una columna de agua en sifón de 50 mm.

Altura del elemento portador: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F con salida horizontal en la parte frontal dispone de un bote de salida con sifón integrado.

Altura del elemento portador: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, VS y KERDI-LINE-VOS con salida vertical, por ejemplo, a través del forjado, están disponibles en diferentes versiones. KERDI-LINE-V dispone de un sifón integrado en el bote de desagüe. KERDI-LINE-VS y KERDI-LINE-VOS se suministran con un sifón tubular que, en el caso de KERDI-LINE-VOS, también tiene desagüe excéntrico.

Altura del elemento portador: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 con salida vertical dispone de un sifón integrado y cumple la norma EN 1253, con una capacidad de desagüe ≥1,0 l/s con una acumulación de agua de 2 cm y una columna de agua en sifón de 50 mm.

Altura del elemento portador: DN 50 (50 mm) = 48 mm

¡Todos los sistemas de desagüe mencionados están disponibles para marcos de contorno con rejillas de diseño, así como para marcos estrechos y marcos TF!

En los modelos KERDI-LINE-H 50 y KERDI-LINE-H 40, la canaleta se instala de un modo sencillo y rápido en el elemento portador de poliestireno diseñado a medida. En los modelos KERDI-LINE-V, KERDI-LINE-H 50 G2 y KERDI-LINE-F, la canaleta y el elemento portador para canaleta están unidos de forma fija entre sí.

Sobre el borde de la canaleta se encuentra, previamente instalado de fábrica, el manguito impermeable KERDI. Este sirve para la conexión estanca de la canaleta a la lámina de impermeabilización en el área del suelo y en las paredes colindantes. En combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD y los correspondientes adhesivos de sellado del sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX, se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe lineal.

KERDI-LINE es un componente del sistema que cumple con la norma alemana de impermeabilización DIN 18534. En combinación con los sistemas Schlüter mencionados anteriormente, dispone de un certificado de ensayo general de obras (abP). Los grados de exposición a la humedad según el certificado abP se pueden encontrar en las fichas técnicas correspondientes. KERDI-LINE es un componente de un sistema con certificado de aprobación europea (ETA = European Technical Assessment) de acuerdo con ETAG 022 (impermeabilización en contacto directo con el recubrimiento). Los productos Schlüter mencionados anteriormente han sido ensayados con KERDI-LINE y cuentan con marcado CE.

Nota: La instalación de Schlüter-KERDI-LINE y los conjuntos de rejilla/marco se debe realizar con cemento cola. No se permite el uso de silicona acética para la instalación de las canaletas y los conjuntos de rejillas/marcos.

Las superficies vistas del marco de contorno y las rejillas están fabricadas en acero inoxidable cepillado, pulido en alto brillo o lacado en polvo. Tanto para la versión con marco de contorno como para el marco estrecho TF, también está disponible con una rejilla, que permite insertar en su interior un recubrimiento de cerámica. Además, está disponible una rejilla portadora sin marco de contorno, que permite la instalación de cualquier espesor de cerámica (KERDI-LINE-D).

Nota: Antes de utilizar el marco TF, se debe comprobar la distancia correcta entre la canaleta y la pared.

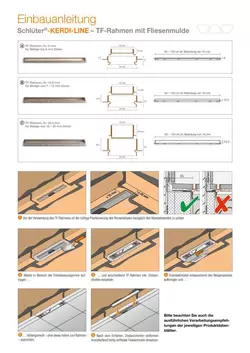

Instalación versión pared/esquina

1. El manguito KERDI y las esquinas interiores Schlüter-KERDI-KERECK incluidas en el suministro se deben adherir de forma estanca con KERDI-COLL-L.
2. A continuación, se aplica mortero de capa fina en la zona de la canaleta del desagüe lineal.
3. Los marcos TF disponen de una altura fija según la versión y se integran en el lecho de mortero mediante su ala de fijación para baldosas.
4. Aplicar el mortero de capa fina adecuado al material del recubrimiento y alinearlo a la altura correcta, preferiblemente ligeramente más elevado que el marco.
5. Tras el fraguado, se retiran las piezas especiales separadoras.
6. Después, se puede colocar la rejilla portadora ya alicatada con baldosas.

Nota: No está permitido el uso de silicona acética en canaletas, marcos y rejillas.

Las canaletas con una longitud de hasta 120 cm están fabricadas en acero inoxidable V4A por embutición (n.º de material 1.4404 = AISI 316L). A partir de una longitud de 130 cm, las canaletas se fabrican en acero inoxidable V4A plegado, soldado y posteriormente decapado (n.º de material 1.4404 = AISI 316L). Las canaletas se suministran de fabrica con un manguito KERDI. Este manguito de impermeabilización está fabricado en polietileno de baja densidad. El manguito está provisto por ambas caras de un geotextil especial.

Los botes de desagüe se fabrican, según el tipo, en polipropileno (PP) de alta resistencia al impacto o en acrilonitrilo butadieno estireno (ABS). El sifón es de polipropileno reforzado con fibras (PP). El marco de acero inoxidable y la rejilla protectora se suministran en los siguientes acabados: n.º de material V4A 1.4404 = AISI 316L. Superficies de los marcos de contorno y de las rejillas:

• EB = acero inoxidable cepillado
• EP = acero inoxidable pulido alto brillo
• EC = acero inoxidable lacado

El elemento portador de la canaleta es de poliestireno expandido (EPS) estable a la presión.

Propiedades del material y campos de aplicación

Las canaletas, los marcos y las rejillas están ensayados, certificados y clasificados conforme a la norma DIN EN 1253 dentro de la clasificación K3. Es decir, son aptos para su instalación en áreas sin tráfico, por ejemplo, cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas.

Las canaletas, los marcos y las rejillas son aptas para sillas de ruedas.

KERDI-LINE de acero inoxidable V4A, cepillado (n.º de material 1.4404 = AISI 316L) es especialmente adecuado cuando se esperan altas cargas mecánicas o químicas. El acero inoxidable de calidad 1.4404 no es resistente a todas las cargas químicas. Así, por ejemplo, este acero inoxidable no es adecuado para soportar la acción del ácido clorhídrico o del ácido fluorhídrico, ni para soportar determinadas concentraciones de cloro y salmuera. Este hecho también es aplicable en determinados casos a las piscinas de agua salada. En casos especiales, se debe comprobar la idoneidad de este sistema de desagüe según las cargas químicas y mecánicas esperadas. No se deben utilizar productos de limpieza agresivos.

KERDI-LINE-TF aumenta la idoneidad del producto para proyectos comerciales, como por ejemplo hoteles, en los que la rejilla alicatable debe retirarse periódicamente, por ejemplo, para realizar labores de limpieza.

El marco de contorno y las rejillas A, B y C de acero inoxidable correspondientes también se suministran en acabado lacado en polvo. Se trata de superficies con carácter natural. El acero inoxidable está pretratado y recubierto con un lacado en polvo de poliuretano. El recubrimiento es de color estable, resistente a los rayos UV y a la intemperie. Los bordes visibles se deben proteger contra el desgaste por abrasiones o del rayado.
