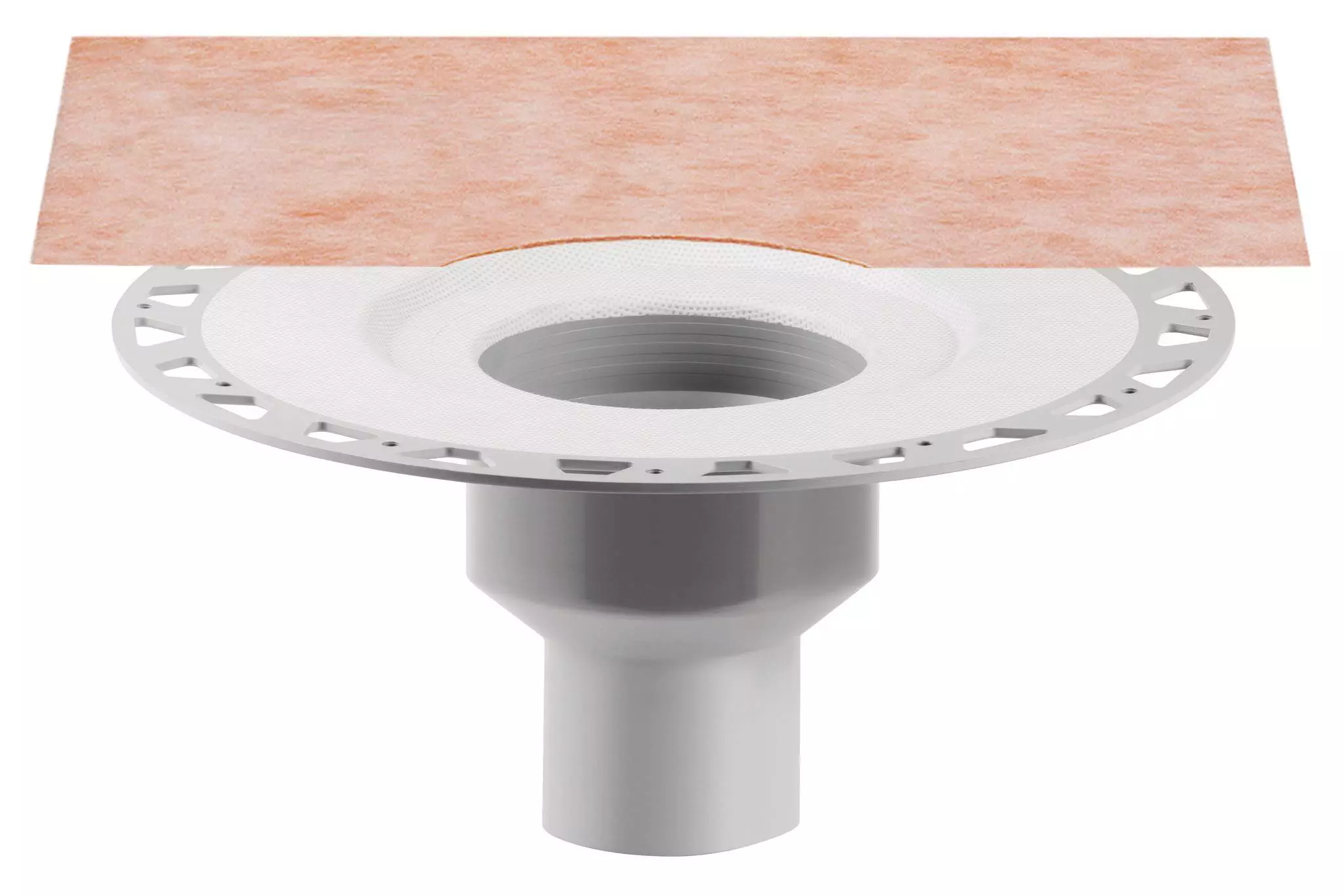

Schlüter-KERDI-DRAIN-KDBV  Set de bote de salida para sumidero vertical

Schlüter-KERDI-DRAIN es un sistema de drenaje, que garantiza una conexión sencilla y estanca entre el sistema de impermeabilización del edificio y los desagües. Se aplica de conformidad con la normativa existente.

El manguito Schlüter-KERDI se adhiere al desagüe de capa fina con perímetro perforado trapezoidalmente y cubierto de geotextil garantizando una conexión totalmente estanca al sistema de impermeabilización KERDI.

Los desagües KERDI-DRAIN tienen una estructura modular, que permite un ensamblaje individualizado según las necesidades. La amplia gama de diseños de rejilla se pueden combinar entre sí con los desagües verticales u horizontales con o sin sifón.

Con Schlüter-KERDI-DRAIN-STYLE se ofrecen rejillas de diseño en combinación con un marco de contorno prácticamente invisible.

Schlüter-KERDI-DRAIN-BASE es un desagüe de diseño especialmente de bajo espesor, adecuado para el montaje en elementos de suelo convencionales o duchas de obra en combinación con los paneles de pendiente Schlüter-KERDI-SHOWER.

Para la realización de platos de ducha a nivel de suelo, KERDI-DRAIN dispone de sets completos en tres variantes.

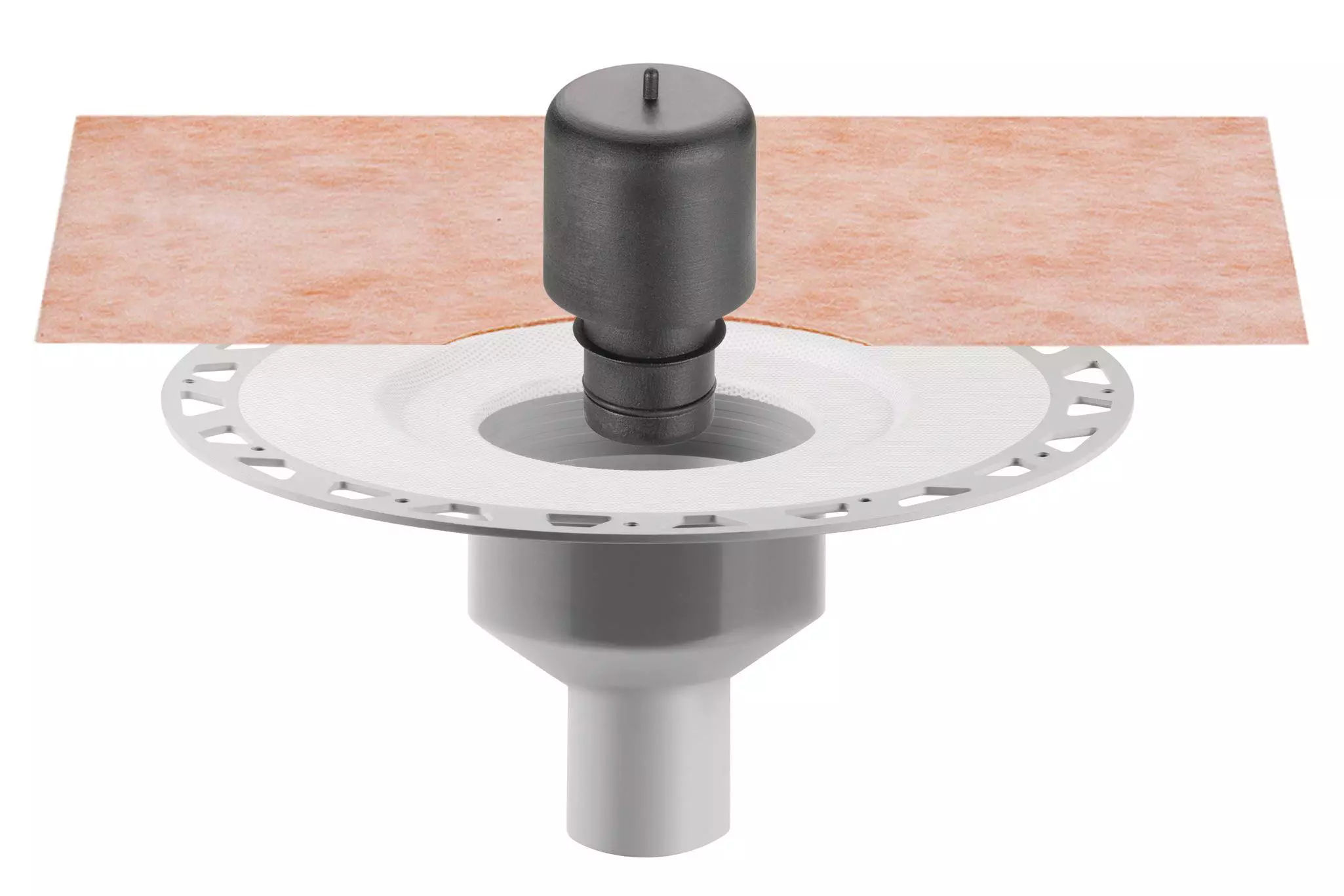

Schlüter-KERDI-DRAIN-R 10 GT es un desagüe con sifón seco con membrana de silicona para los sets de rejilla/marco de 100 x 100 mm. Éste se puede utilizar en sustitución del sifón convencional de dos piezas para evitar la formación de olores, que se producen en platos de ducha poco utilizados (p. ej., en baños de invitados, apartamentos de vacaciones, etc.), provocados por la desecación del agua en el sifón. Con una capacidad de drenaje de mín. 0,4/s (según DIN EN 1253), el sifón seco también puede sustituir de forma permanente la unidad de sifón existente.

Se deben tener en cuenta las instrucciones de mantenimiento incluidas en el producto.

Instalación de Schlüter-KERDI-DRAIN con bote de salida

1. El bote de salida KERDI-DRAIN se instala en el soporte y se conecta a la tubería de desagüe.
2. A continuación, en caso necesario puede instalarse el aislamiento acústico y térmico.
3. Después de retirar el espesor de material necesario para la instalación del desagüe, se corta el desagüe de capa fina KERDI-DRAIN según el espesor del soporte, se coloca el bote de salida y se presiona (utilice el lubricante suministrado en caso necesario).
   Nota: Para garantizar los movimientos de altura en el caso de recubrimientos con aislamiento, el desagüe de capa fina se debe cortar para que no descanse directamente sobre el cuerpo del bote de salida.
4. A continuación, se realiza el recrecido de modo que el desagüe de capa fina perforado trapezoidalmente del desagüe KERDI-DRAIN quede enrasado con el borde superior del recrecido.
5. Mediante el pegado del manguito KERDI con el adhesivo impermeable KERDI-COLL-L se logra una conexión estanca a la superficie del recrecido. La superficie impermeabilizada posteriormente con la lámina KERDI o con otros sistemas impermeables de nivelación se realiza solapando suficientemente el manguito.
   Si se utiliza DITRA como superficie impermeabilizada, se debe colocar primero la lámina hasta el borde del desagüe de capa fina perforado trapezoidalmente. A continuación, se debe adherir completamente el manguito KERDI de forma que solape la lámina DITRA. Para el pegado del manguito KERDI se debe utilizar el adhesivo impermeable KERDI-COLL-L.
6. Como material de recubrimiento se pueden instalar recubrimientos o baldosas. La altura de la rejilla se debe establecer ajustando el anillo de fijación de altura y mediante el macizado del marco con cemento cola, que debe posicionar el marco enrasado con el recubrimiento. Dado que el sistema de fijación de la rejilla tiene un diámetro menor que el desagüe de capa fina, la rejilla se puede adaptar a la trama de juntas del recubrimiento cerámico.

Nota:

El montaje del sistema KERDI-DRAIN también es posible en construcciones de madera. Los detalles constructivos correspondientes a esta aplicación están disponibles bajo petición.

Instalación de Schlüter-KERDI-DRAIN-BASE

1. El bote de salida KERDI-DRAIN-BASE se instala en el soporte (o dado el caso, sobre un aislamiento acústico a ruido adecuado) y se conecta a la tubería de desagüe. Para ello, dado el caso se debe utilizar el adaptador adjunto DN 40/50.
2. El recrecido se instala de modo que el bote de capa fina perforado trapezoidalmente KERDI-DRAIN quede enrasado con el borde superior del recrecido.
3. Mediante el pegado del manguito KERDI con el adhesivo impermeable KERDI-COLL-L se logra una conexión estanca a la superficie del recrecido. La superficie impermeabilizada posteriormente con la lámina Schlüter-KERDI o con otros sistemas impermeables se realiza solapando suficientemente el manguito.
   Si se utiliza DITRA como superficie impermeabilizada, se debe colocar primero la lámina hasta el borde del desagüe de capa fina perforado trapezoidalmente. A continuación, se debe adherir completamente el manguito KERDI de forma que solape la lámina DITRA. Para el pegado del manguito KERDI se debe utilizar el adhesivo impermeable KERDI-COLL-L. Al instalar KERDI-DRAIN-BASE en combinación con KERDI-SHOWER se deben tener en cuenta las instrucciones de instalación.
4. Como materiales de recubrimiento se pueden instalar recubrimientos o baldosas (espesores de recubrimiento de 3-15 mm). La altura de la rejilla, sin utilizar lubricante, se debe establecer presionando la rejilla de acero inoxidable y mediante un macizado del marco con cemento cola, que debe posicionar el perfil enrasado con el recubrimiento.
5. Antes de la puesta en marcha, retirar la rejilla de acero inoxidable y comprobar que el sifón antiolores está correctamente asentado presionando sobre él (aplique lubricante a la junta tórica si es necesario).

Nota:

El montaje de KERDI-DRAIN-BASE también es posible en construcciones de madera. Los detalles constructivos correspondientes a esta aplicación están disponibles bajo petición.

Instalación del desagüe en capa fina Schlüter-KERDI-DRAIN

1. Después de instalar cualquier aislamiento acústico o térmico, el desagüe en capa fina se coloca en función del espesor del soporte y se conecta al sistema de drenaje.
2. A continuación, el recrecido se instala de modo que el desagüe en capa fina perforado trapezoidalmente KERDI-DRAIN quede enrasado con el borde superior del recrecido.
3. Mediante el pegado del manguito KERDI con el adhesivo impermeable KERDI-COLL-L se logra una conexión estanca a la superficie del recrecido. La superficie impermeabilizada posteriormente con la lámina KERDI o con otros sistemas se procesa solapando suficientemente el manguito. Si se utiliza DITRA como superficie impermeabilizada, se debe colocar primero la lámina hasta el borde perforado del desagüe. A continuación, se debe adherir completamente el manguito KERDI de forma que solape la lámina DITRA. Para el pegado del manguito KERDI se debe utilizar el adhesivo impermeable KERDI-COLL-L.
4. Como material de recubrimiento se pueden instalar recubrimientos o baldosas.

Nota:

El montaje del sistema KERDI-DRAIN también es posible en construcciones de madera. Los detalles constructivos correspondientes a esta aplicación están disponibles bajo petición.

Instalación de la rejilla portadora Schlüter-KERDI-DRAIN

1. Después de pegar el manguito KERDI con el adhesivo impermeable KERDI-COLL-L se puede iniciar la colocación del recubrimiento. Como material de recubrimiento se pueden instalar baldosas o piedra natural.
2. Rejilla portadora con sistema de fijación y anillo de fijación el altura. Preparar el desagüe de capa fina con cemento cola en capa fina. El marco de acero inoxidable con los orificios para los tornillos se coloca en el anillo de fijación en altura y se encastra en el cemento cola en capa fina.
3. Rejilla portadora con sistema de fijación y sifón integrado. La rejilla de acero inoxidable con sistema de fijación se debe introducir en el desagüe de capa fina, rellenarse con cemento cola en capa fina y, a continuación, presionarse hasta la profundidad máxima.
4. Después de insertar el distanciador, se puede empezar con la colocación del recubrimiento. Asegúrese de que el revestimiento se coloca directamente sobre el separador del marco. Después de retirar el distanciador, se debe eliminar el mortero sobrante.
5. Sobre la rejilla portadora se coloca cemento cola en capa fina y se adhiere al recubrimiento de 8,2 x 8,2 cm cortado a medida para crear un espacio de drenaje de agua circunferencial de al menos 5 mm.

Nota:

Para lograr un corte limpio, el material de recubrimiento se debe cortar a medida con una máquina de corte de agua, si es posible, y los bordes se deben biselar.

También se deben tener en cuenta las instrucciones de instalación, que se adjuntan con el bote de salida.

Drenaje en dos niveles

1. El sistema de desagüe KERDI-DRAIN se integra en el soporte y se conecta a la tubería de desagüe.
2. Antes de instalar la lámina de impermeabilización, se debe desmontar el anillo de conexión de acero inoxidable. A continuación, se debe instalar la lámina de impermeabilización y cortar según el tamaño de la brida de estanqueidad. El manguito de drenaje Schlüter-TROBA-PLUS 8 adjunto se puede utilizar como plantilla de corte. Después de instalar la lámina de impermeabilización se coloca el anillo de conexión de acero inoxidable y se atornilla de forma fija.
3. El elemento de entrada perforado se inserta ahora en la brida de estanqueidad. A continuación, se coloca el manguito de drenaje TROBA-PLUS 8 adjunto según las escotaduras en la brida de estanqueidad. El desagüe de capa fina KERDI-DRAIN se corta según la altura de construcción y se inserta mediante el elemento de entrada perforado.
4. A continuación, se realiza el recrecido de modo que el desagüe de capa fina perforado trapezoidalmente del desagüe KERDI-DRAIN quede enrasado con el borde superior del recrecido.
5. Mediante el pegado del manguito KERDI con el adhesivo impermeable KERDI-COLL-L se logra una conexión estanca a la superficie del recrecido. La superficie impermeabilizada posteriormente con la lámina KERDI o con otros sistemas se procesa solapando suficientemente el manguito. Si se utiliza DITRA como superficie impermeabilizada, se debe colocar primero la lámina hasta el borde perforado del desagüe. A continuación, se debe adherir completamente el manguito KERDI de forma que solape la lámina DITRA. Para el pegado del manguito KERDI se debe utilizar el adhesivo impermeable KERDI-COLL-L.
6. Como material de recubrimiento se pueden instalar recubrimientos o baldosas. La altura de la rejilla se debe establecer ajustando el anillo de fijación de altura y mediante el macizado del marco con cemento cola, que debe posicionar el marco enrasado con el recubrimiento. Dado que el sistema de fijación de la rejilla tiene un diámetro menor que el desagüe de capa fina, la rejilla se puede adaptar a la trama de juntas del recubrimiento cerámico.

Nota:

Según las directrices sobre cubiertas, se debe prever un desagüe de seguridad para las cubiertas con muros perimetrales. Para ello, resulta ideal nuestro imbornal de acero inoxidable Schlüter-KERDI-DRAIN-SP-E.

Según el modelo, los botes de salida se fabrican en polipropileno (PP) de alto impacto o acrilonitrilo butadieno estireno (ABS). El elemento de desagüe es de acrilonitrilo-butadieno-estireno (ABS), y cuenta con un desagüe de capa fina cuya superficie está revestida con geotextil.

El manguito Schlüter-KERDI es una lámina de impermeabilización fabricada en polietileno (PE), con un geotextil en ambos lados, que permite un anclaje del adhesivo para baldosas. El manguito sirve para la entrega segura del desagüe de capa fina al sistema de impermeabilización en la zona del suelo.

De este modo, en combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD y Schlüter-KERDI-SHOWER y los correspondientes adhesivos de sellado de sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe.

Schlüter-KERDI-DRAIN es un componente del sistema que cumple con la norma de impermeabilización DIN 18534 vigente en Alemania y, junto con los sistemas Schlüter mencionados anteriormente, también posee un certificado de pruebas de impermeabilización (abP).

Los grados de exposición a la humedad según el certificado abP se pueden encontrar en las fichas técnicas de producto correspondientes.

Schlüter-KERDI-DRAIN es un componente de un sistema con aprobación europea (ETA = European Technical Assessment) de acuerdo con ETAG 022 (impermeabilización en contacto directo). Los productos Schlüter mencionados anteriormente han sido ensayados con KERDI-DRAIN y cuentan con marcado CE.

La rejilla de acero inoxidable está fabricada con V2A (material 1.4301 = AISI 304) y también se suministra en acero inoxidable V4A (material 1.4404 = AISI 316L).

Propiedades del material y campos de aplicación

Los botes de salida, los desagües de capa fina y las rejillas están clasificados como K3 según la norma EN 1253 "Sumideros y sifones para edificios. Parte 1: Sumideros y sifones con cierre hidráulico de al menos 50 mm". Es decir, son aptos para su instalación en áreas sin tráfico, por ejemplo cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas, terrazas, pórticos y balcones.

Los desagües instalados en zonas con riesgo de heladas no deben tener sifón. No obstante, si se necesita un sifón, se puede prever uno en otro lugar con protección antiheladas, p. ej. dentro del edificio.

La salida de desagüe horizontal del set de desagües para suelos KD BH 50 GV dispone de una entrada y una salida. La abertura de entrada viene equipada de fábrica con un tapa. En esta entrada se puede conectar, por ejemplo, un lavamanos para garantizar que el sifón se llene con regularidad.

Las rejillas de acero inoxidable 1.4301 (V2A) o 1.4404 (V4A) son especialmente adecuadas para aplicaciones que, además de una gran capacidad de carga mecánica, requieren resistencia a productos químicos, p. ej., a líquidos y productos de limpieza ácidos o alcalinos o sales anticongelantes. Según las cargas esperadas, para las rejillas se puede elegir entre los materiales de aleación 1.4301 o 1.4404. Para zonas con agresiones especiales, p. ej. en piscinas (agua dulce), recomendamos el uso del acero inoxidable 1.4404. El acero inoxidable no es resistente contra todos los ataques de algunos productos químicos, como p.ej., el ácido clorhídrico y el ácido fluorhídrico así como determinadas concentraciones de cloro o salmuera. Este hecho en determinados casos también es aplicable a las piscinas de agua salada. En casos especiales se debe comprobar la idoneidad de este sistema de desagüe según las cargas químicas y mecánicas esperadas. Se debe renunciar al uso de productos de limpieza agresivos.
