Schlüter-KERDI-LINE-VARIO-H  Sistema de desagüe para duchas a nivel de suelo lineales

Schlüter-KERDI-LINE-VARIO es un sistema de desagüe lineal, cortable y compuesto por varias piezas para la construcción de platos de ducha a ras de suelo en combinación con cerámica o piedra natural.

El sistema de desagüe con salida horizontal KERDI-LINE-VARIO consta de dos partes: un bote de salida y un adaptador de desagüe. El bote de salida consta de un desagüe de baja altura con salida orientable 360° y con sifón invertido integrado en el cuerpo del desagüe. El diseño ondulado permite alcanzar una gran velocidad de flujo dentro del bote de salida a medida que el agua fluye, lo que produce un efecto de autolimpieza, que espacia considerablemente los intervalos de limpieza general.

El elemento de aislamiento acústico incluido en la unidad de suministro, impide de forma fiable una propagación puntual del ruido del sumidero a las estructuras contiguas del suelo y la pared, y sirve además como ayuda de posicionamiento para el montaje directo a la pared.

Para garantizar una altura constructiva especialmente reducida, en la variante KERDI-LINE-VARIO-H40 el adaptador del desagüe con manguito de impermeabilización flexible Schlüter-KERDI-FLEX integrado se inserta de fábrica y se fija con un anillo de fijación. Al aflojar el anillo de fijación, la salida del desagüe se puede orientar 360°, de modo que el bote de salida se puede alinear según la dirección de montaje requerida.

En la variante KERDI-LINE-VARIO-H50, el adaptador de desagüe se puede cortar según la altura constructiva requerida.

Existen dos diseños de perfiles de drenaje disponibles para KERDI-LINE-VARIO. Los perfiles de drenaje se pueden cortar según sea necesario, se ajustan en altura y se suministran de fábrica con dos tapones de terminación a juego.

Schlüter-KERDI-LINE-VARIO-COVE es un perfil de drenaje con forma cóncava, que se puede cortar a medida. El perfil de drenaje está disponible en acero inoxidable cepillado V4A o aluminio lacado texturizado con acabado TRENDLINE y está disponible en las longitudes de 120 cm y 180 cm.

Existen dos anchos de perfil de drenaje: 26 mm y 34 mm. En la versión estrecha, la ranura de drenaje tiene un ancho de solo 8 mm y una longitud de 140 mm.

En la versión más ancha, la ranura mide 14 mm de ancho y 140 mm de largo. Un embellecedor extraíble cubre la ranura, dándole un acabado estético.

La versión más ancha cuenta con la opción de añadir un filtro atrapapelos.

Schlüter-KERDI-LINE-VARIO-WAVE es un perfil de drenaje cortable en forma de W. También está disponible en acero inoxidable cepillado V4A o aluminio lacado texturizado con acabado TRENDLINE y en las longitudes de 120 cm y 180 cm.

En la versión de aluminio lacado texturizado se dispone de dos anchos de perfil de 34 mm y 42 mm. En la variante más estrecha, la ranura de drenaje central tiene un ancho de tan solo 14 mm y una longitud de 140  mm. En la variante de 42 mm de ancho, la ranura de drenaje tiene un ancho de 20  mm y una longitud de 140  mm y por tanto ofrece espacio suficiente para alojar un filtro atrapapelos también disponible como accesorio.

En la variante de acero inoxidable con un perfil de 42 mm de ancho, la ranura de drenaje tiene un ancho de 25  mm y una longitud de 140 mm y ofrece también espacio suficientemente grande para alojar un filtro atrapapelos también disponible como accesorio.

En todas las variantes de perfil KERDI-LINE-VARIO-WAVE, la ranura de drenaje queda cubierta elegantemente por una pieza de remate extraíble.

El manguito flexible KERDI integrado en el adaptador del desagüe sirve para la conexión segura al sistema de impermeabilización, tanto en el suelo como en las paredes colindantes. La tapa de protección transparente lo protege de forma segura durante el montaje.

De este modo, en combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT o Schlüter-KERDI-BOARD y los correspondientes adhesivos de sellado de sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe lineal.

Los sistemas de impermeabilización Schlüter disponen de certificados generales de pruebas de la inspección de obras (abP), así como de homologación europea (ETA = evaluación técnica europea). KERDI-LINE es un componente de los sistemas de impermeabilización mencionados y se puede instalar de acuerdo con la norma de impermeabilización DIN 18534 y UNE 138002.

Nota:

Con KERDI-LINE-VARIO, es necesaria la construcción de un recrecido con pendiente debido a las características del sistema de drenaje. El recrecido se debe impermeabilizar en la superficie con DITRA (véase la ficha técnica 6.1) o DITRA-HEAT (véase la ficha técnica 6.4). Como complemento del sistema, están disponibles para la conexión al suelo o la entrega a pared, los perfiles Schlüter-SHOWERPROFILE-S y R (véase la ficha técnica 14.1). Para la entrega a las paredes laterales, dependiendo de la pendiente, existe la cuña de pendiente SHOWERPROFILE-S. La impermeabilización de las paredes se debe realizar con KERDI (ver ficha técnica 8.1) o con KERDI-BOARD (ver ficha técnica 12.1).

Aislamiento acústico

Para cumplir el aislamiento acústico según la norma DIN 4109, VDI 4100, ÖNORM B 8115-2 o SIA 181, está disponible Schlüter-KERDI-LINE-SR como lámina de aislamiento acústico, que ha sido probada en combinación con las variantes de KERDI-LINE-VARIO para cumplir los requisitos de ruido de impacto, niveles de ruido de las instalaciones y ruido de uso. Encontrará información detallada en la base de planificación.

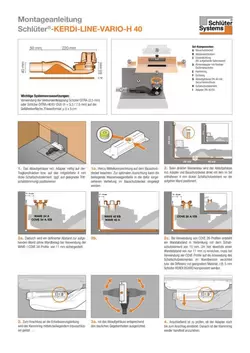

Instalación de KERDI-LINE-VARIO-H40

1. El bote de salida KERDI-LINE-VARIO-H40, incluido el adaptador, se coloca en el centro de la estructura portante o sobre el elemento de aislamiento acústico de 4 mm de espesor suministrado (en caso necesario, sobre un aislamiento acústico a ruido adecuado, véase también el capítulo sobre aislamiento acústico). La marca central de la tapa de protección facilita el posicionamiento del bote de salida. Para una orientación óptima, se puede introducir el nivel de burbuja redondo suministrado junto con el bote de salida en el hueco previsto de la tapa de protección.
2. Para la instalación directa a pared, el bote de salida, incluidos el adaptador y la tapa de protección, se coloca directamente delante de la pared a testa con el elemento de aislamiento acústico de 4 mm de espesor incluido en la unidad de suministro. Esto garantiza una distancia fija de separación de la pared (sin recubrimiento) de 11 mm cuando se utilizan los perfiles de drenaje WAVE. Si se utilizan perfiles COVE en combinación con el elemento de aislamiento acústico, se produce una separación a pared de 15 mm. Para conseguir también en este caso una separación a pared de solo 11 mm, al utilizar perfiles COVE se debe prescindir de montar el elemento de aislamiento acústico en la zona de la pared o la diferencia se debe compensar utilizando un material adecuado, por ejemplo, Schlüter-KERDI-BOARD de 5 mm.
3. Para la conexión al tubo de desagüe se afloja el anillo de fijación con la llave Allen suministrada y se orienta el bote de salida conforme a las condiciones constructivas.
4. Verificar la correcta conexión de la canaleta al bote de salida. A continuación, volver a fijar el anillo de fijación.
5. Tras la conexión al tubo de desagüe, hay que verificar de nuevo que el posicionamiento sea el deseado. Alinear el bote de salida con precisión sobre una capa niveladora para compensar las irregularidades y ajustar en altura.
6. Debe realizarse una prueba de estanqueidad.
7. Realizar un recrecido con pendiente (2 %) en la zona de ducha, que encierre completamente todo el bote de salida de forma portante. La tapa de protección, que se suministra atornillada de fábrica, sirve de ayuda para la nivelación y debe quedar alineada con el borde superior del recrecido.

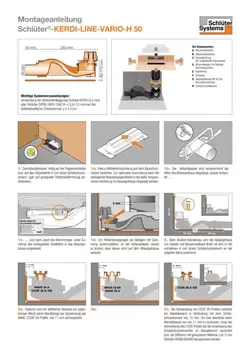

Instalación de KERDI-LINE-VARIO-H50

1. El bote de salida KERDI-LINE-VARIO-H50 se coloca en el centro de la estructura portante o sobre el elemento de aislamiento acústico de 4 mm de espesor suministrado (en caso necesario, sobre un aislamiento acústico a ruido adecuado, véase también el capítulo sobre aislamiento acústico). La marca central de la tapa de protección facilita el posicionamiento del bote de salida. Para una orientación óptima, se puede introducir el nivel de burbuja redondo suministrado en el hueco previsto del bote de salida. Cortar el adaptador del desagüe a medida según la altura constructiva, desbarbar el corte y, tras aflojar el anillo de fijación, encajarlo en el bote de salida utilizando la grasa lubricante, que se suministra junto con el desagüe.
   Nota: para garantizar los movimientos de altura de recubrimientos con aislamiento, el adaptador del desagüe se debe acortar evitando que éste toque con la base del bote de salida.
2. Para la instalación directa a pared, el bote de salida, incluidos el adaptador y la tapa de protección, se coloca directamente delante de la pared a testa con el elemento de aislamiento acústico de 4 mm de espesor incluido en la unidad de suministro. Esto garantiza una distancia definida de separación de la pared (sin recubrimiento) de 11 mm cuando se utilizan los perfiles WAVE. Si se utilizan perfiles Schlüter COVE en combinación con el elemento de aislamiento acústico, se produce una separación a pared de 15 mm. Para conseguir también en este caso una separación a pared de solo 11 mm o menos, al utilizar perfiles Schlüter COVE 26 se debe prescindir de montar el elemento de aislamiento acústico en la zona de la pared o la diferencia se debe compensar utilizando un material adecuado, por ejemplo, Schlüter-KERDI-BOARD de 5 mm. Como alternativa, se puede utilizar el perfil COVE 34, que tiene el mismo diseño pero es solo 8 mm más ancho.
3. Para la conexión al tubo de desagüe se debe orientar el bote de salida según las necesidades de la obra.
4. Se debe comprobar el ajuste entre el adaptador y el bote de salida, y volver a apretar el anillo de fijación.
5. Tras la conexión al tubo de desagüe, hay que verificar de nuevo que el posicionamiento sea el deseado. Alinear el bote de salida con precisión sobre una capa niveladora para compensar las irregularidades y ajustar en altura. Con la ayuda del kit de fijación suministrado, atornillar opcionalmente el bote de salida con firmeza a la estructura del soporte.
6. Debe realizarse una prueba de estanqueidad.
7. Antes de la instalación del recrecido hay que retirar el nivel de burbuja del bote de salida. Realizar un recrecido con pendiente (2%) en la zona de ducha, que encierre completamente todo el bote de salida de forma portante. La tapa de protección, que se suministra atornillada de fábrica, sirve de ayuda para la nivelación y debe quedar alineada con el borde superior del recrecido.

Desolidarización e impermeabilización

8. Una vez que el recrecido con pendiente sea transitable se puede retirar la tapa de protección. Corregir cualquier imperfección en el recrecido en esta zona con mortero en capa fina.
9. A continuación, adherir la lámina DITRA con mortero en capa fina (llana dentada de 3 x 3 mm o 4 x 4 mm) o DITRA-HEAT (llana dentada de 6 x 6 mm) sobre el recrecido y cortar la cinta perimetral y el elemento de aislamiento acústico a la altura correcta. El formato de las baldosas sobre DITRA o DITRA-HEAT debe ser de al menos 5 x 5 cm. (véase también la ficha técnica del producto 6.1 o 6.4)
10. Para pegar el manguito KERDI, se aplica en la superficie impermeabilizada el adhesivo de sellado KERDI-COLL-L (véase la ficha técnica 8.4) con una llana dentada de 3 x 3 ó 4 x 4 mm y, sobre la misma, se adhiere el manguito KERDI en toda su superficie. Se debe tener en cuenta el tiempo abierto del adhesivo.
11. El sellado de las entregas a pared se debe realizar y pegar correctamente con bandas de sellado KERDI-KEBA usando KERDI-COLL-L.
12. Como material de recubrimiento se pueden utilizar baldosas cerámicas o piedra natural. (Los espesores del recubrimiento se deben seleccionar en función del perfil de drenaje seleccionado)

Instalación de los perfiles de drenaje

1. Cortar el perfil de drenaje a la medida deseada utilizando la plantilla de corte suministrada. Realizar el corte con una sierra de mano adecuada (no utilizar radial) y desbarbar el corte.
2. En el volumen de suministro se incluyen dos tapones de terminación para un acabado sencillo y atractivo de los perfiles de drenaje.
3. Los perfiles de aluminio COVE 26 y WAVE 34 incluyen un marco de cubierta que se fija previamente con precisión mediante mortero de capa fina sobre el adaptador de desagüe.
4. La altura del perfil de drenaje se debe establecer mediante un relleno inferior con mortero en capa fina, que debe posicionar el perfil enrasado con el recubrimiento, incluso un poco más abajo. Para una transferencia de carga óptima, se debe tener la precaución de macizar la base del perfil de drenaje con mortero sin dejar huecos, especialmente en el área de la abertura de drenaje.

Nota:

La instalación de KERDI-LINE-VARIO también es posible en construcciones de madera. Los detalles constructivos correspondientes a esta aplicación están disponibles bajo petición. La colocación de los perfiles de drenaje KERDI-LINE-VARIO se ha previsto para la zona de la pared y la zona central y no para su uso en la zona de entrada de la superficie de ducha.

En caso de dudas, contactar con nuestro departamento técnico.

El perfil de drenaje KERDI-LINE-VARIO-WAVE se fabrica en aluminio anodizado, al que posteriormente se le aplica un recubrimiento en polvo texturizado de alta calidad, o en acero inoxidable V4A (n.º. de material: 1.4404 = AISI 316L) con acabado cepillado.

Schlüter KERDI-LINE-VARIO-COVE se fabrica en aluminio anodizado, al que posteriormente se aplica un recubrimiento en polvo texturizado de alta calidad, o en acero inoxidable V4A (n.º. de material: 1.4404 = AISI 316L) con acabado cepillado.

El desagüe con sifón invertido y el adaptador están fabricados en PP (polipropileno) de alto impacto.

El manguito KERDI para la conexión al sistema de impermeabilización (ver ficha técnica 8.1) que lleva el adaptador está fabricado con una tira de polietileno.

El anillo de fijación del bote de salida está fabricado de PVC de color (cloruro de polivinilo).

La tapa de protección está hecha de ABS transparente (acrilonitrilo butadieno estireno).

Propiedades del material y campos de aplicación

Los perfiles de drenaje KERDI-LINE-VARIO están clasificados como K3 según la norma EN 1253 para desagües de edificios. Esto se refiere a áreas sin tráfico de vehículos. Todos los perfiles de drenaje, excepto el perfil WAVE de aluminio, son adecuados para el paso de sillas de ruedas.

Los perfiles de drenaje Schlüter-KERDI-LINE-VARIO se fabrican en una gran variedad de materiales y con acabados diferentes. En determinados casos se debe comprobar la idoneidad del tipo de material según las agresiones químicas o cargas mecánicas esperadas. Estos son algunos consejos generales que hay que tener en cuenta.

Los perfiles de drenaje COVE y WAVE de acero inoxidable V4A cepillado (núm. de material: 1.4404 = AISI 316L) son especialmente apropiados para aplicaciones que requieren, además de una alta resistencia mecánica, una elevada resistencia a esfuerzos químicos, p. ej., por medios y productos de limpieza ácidos o alcalinos. Sus áreas de aplicación son baños en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas. El acero inoxidable no resiste todas las agresiones químicas, por ejemplo, al ácido clorhídrico y fluorhídrico ni determinadas concentraciones salinas y de cloro. Este hecho en determinados casos también es aplicable a las piscinas de agua salada. Las agresiones especiales que se prevean se deben comprobar con anterioridad.

Los perfiles de drenaje COVE y WAVE de aluminio (aluminio lacado texturizado) son superficies con carácter natural. El aluminio está pretratado (anodizado) y recubierto con un lacado en polvo. El recubrimiento es de color estable, resistente a los rayos UV y a la intemperie. Sus áreas de aplicación son baños en apartamentos, residencias de ancianos y hoteles. Los bordes visibles deben protegerse de objetos abrasivos o que puedan rayarlos.
