Schlüter-KERDI-LINE-D Rejilla portadora sin marco
Aún más discreto que la combinación rejilla/marco KERDI-LINE-C: la rejilla portadora KERDI-LINE-D sin marco. El elemento portador de acero inoxidable de alta calidad dispone de un geotextil para el anclaje del adhesivo y es adecuado para cualquier espesor de cerámica. La rejilla está disponible en 14 longitudes y se debe corresponder con la longitud de la canaleta seleccionada.
Tenga en cuenta lo siguiente: no es posible la combinación con el desagüe lineal y salida vertical desplazada KERDI-LINE-VOS.
Información del producto general
Instalación
Instalación del marco y de la rejilla
- Colocar el marco de contorno con la pieza especial separadora.
- Colocar el marco de contorno con la pieza especial separadora.
- Macizar todo el perímetro del marco con cemento cola e instalar el recubrimiento por el método del doble encolado.
- Una vez fraguado el cemento cola retirar la pieza especial separadora y las piezas de ajuste de altura. Por último colocar la rejilla seleccionada.
Indicación: Al instalar un marco de perfil con superficie pulida alto brillo, antes del relleno debe retirarse la lámina de protección.
La suciedad causada por el mortero o el adhesivo para baldosas debe eliminarse inmediatamente.

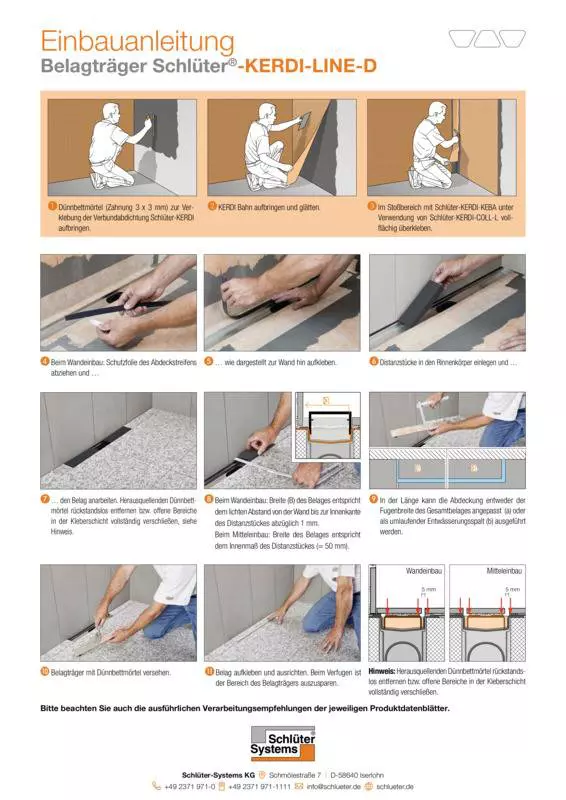

Instalación Schlüter-KERDI-LINE-D Rejilla portadora sin marco
- Para la instalación en pared, retirar la película protectora y proceder al pegado de la tira de butilo como se muestra en la imagen.
- A continuación, insertar las piezas espaciadoras en el cuerpo de la canaleta.
- Después proceder al solado de la zona del plato de ducha. Los restos de cemento cola deberán ser eliminados inmediatamente. Las zonas abiertas sin recubrimiento deben ser enlucidas en capa fina con cemento-cola (véase la indicación).
- Para su instalación en la pared, el ancho (B) corresponde a la medida de la pared hasta el borde interior de la pieza espaciadora menos 1 mm.
En el caso de instalación central, el ancho del revestimiento corresponde a la medida interior de la pieza espaciadora (= 50 mm).
En los extremos, se puede adaptar la medida al ancho de la trama de juntas o simplemente dejar una separación a libre elección.
- Tras el fraguado del cemento cola, retirar la pieza espaciadora y preparar la rejilla para el pegado del recubrimiento.
- Instalar el recubrimiento respetando en caso necesario la trama de juntas. Cuando se utiliza un rejuntado cementoso, se debe dejar fuera la zona del soporte de recubrimiento.
Indicación: los restos de cemento cola deberán ser eliminados inmediatamente. Las zonas abiertas sin recubrimiento deben ser enlucidas en capa fina con cemento cola.
No se permite el uso de silicona acética para la instalación de las canaletas y los conjuntos de rejillas/marcos.
Material
El marco de acero inoxidable y la rejilla protectora se suministran en los siguientes acabados:
- V4A N.º de material 1.4404 = AISI 316L.
Superficies de los marcos de contorno y de las rejillas:
- EB = acero inoxidable cepillado
- EP = acero inoxidable pulido alto brillo
- EC = acero inoxidable lacado
Propiedades del material y campos de aplicación
Los canaletas y los conjuntos de rejilla/marco están clasificados como K3 según la norma EN 1253 "Sumideros y sifones para edificios. Parte 1: Sumideros y sifones con cierre hidráulico de al menos 50 mm. Es decir, son aptos para su instalación en áreas sin tráfico, p. ej., cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas.
Las canaletas, los marcos y las rejillas son aptas para sillas de ruedas.
KERDI-LINE de acero inoxidable V4A, cepillado (n.º de material 1.4404 = AISI 316L) es especialmente adecuado cuando se esperan altas cargas mecánicas o químicas.
El acero inoxidable en calidad 1.4404 no es resistente a todos los productos químicos, p. ej., ácido clorhídrico y ácido fluorhídrico, ni a determinadas concentraciones de cloro o salmuera.
Este hecho en determinados casos también es aplicable a las piscinas de agua salada. En casos especiales se debe comprobar la idoneidad de este sistema de desagüe según las cargas químicas y mecánicas esperadas. Se debe renunciar al uso de productos de limpieza agresivos.
El marco de contorno y las rejillas A, B y C de acero inoxidable también se suministran en acabado lacado en polvo. Se trata de superficies con carácter natural. El acero inoxidable está pretratado y recubierto con un lacado en polvo de poliuretano. El recubrimiento es de color estable, resistente a los rayos UV y a la intemperie. Los bordes visibles deben protegerse de objetos abrasivos o que puedan rayarlos.
Mantenimiento y cuidado
Los productos de limpieza no deben contener ácido clorhídrico ni ácido fluorhídrico.
Se debe evitar el contacto con otros metales, p. ej., acero normal, ya que esto puede provocar oxidaciones. Esto también se aplica a herramientas, como espátulas o estropajos de acero, para, por ejemplo, eliminar restos de mortero.
Para superficies delicadas (especialmente para EP = acero inoxidable pulido alto brillo), se debe evitar el uso de productos de limpieza abrasivos.
En caso necesario, recomendamos la utilización del pulimento de limpieza para acero inoxidable Schlüter-CLEAN-CP.
