Schlüter-KERDI-LINE-H  Set completo para desagüe lineal con salida horizontal

Schlüter-KERDI-LINE es un sistema de desagüe lineal compuesto por varias piezas para la construcción de platos de ducha a nivel de suelo con baldosas de cerámica, piedra natural y otros recubrimientos.

Schlüter-KERDI-LINE-H con salida horizontal, dispone de un bote de salida con sifón integrado. Altura del elemento portador:

• DN 40 (40 mm) = 78 mm
• DN 50 (50 mm) = 97 mm

En los modelos KERDI-LINE-H 50 y -H 40, se instala la canaleta de un modo sencillo y rápido en el elemento portador de poliestireno diseñado a medida. En los modelos KERDI-LINE-V, -H 50 G2 y KERDI-LINE-F, debido a las características del sistema de drenaje, la canaleta y el elemento portador para canaleta están unidos de forma fija entre sí.

KERDI-LINE es apto para su instalación en el centro del plato de ducha, así como en la zona de pared.

Otros datos técnicos de un vistazo:

• Capacidad de desagüe: 0,5 l/s (DN 40) y 0,6 l/s (DN 50)
• Columna de agua en sifón: 25 mm (DN 40) y 30 mm (DN 50)
• Ancho de la rejilla incluido el marco: 74 mm (DN 40 / DN 50)

Longitud del desagüe lineal KERDI-LINE-H , -H 50 G2 y -V, -VS, -V 50 G2:

• 50 cm a 180 cm (VOS = descentrado de 70 a 120 cm), en intervalos de 10 cm

Sobre el borde de la canaleta se encuentra, previamente instalado de fábrica, el manguito impermeable KERDI.

El manguito sirve para la entrega segura de la canaleta al sistema de impermeabilización, tanto en el suelo como a paredes colindantes.

De este modo, en combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT o Schlüter-KERDI-BOARD y los correspondientes adhesivos de sellado de sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe lineal.

Nota: la instalación de Schlüter-KERDI-LINE y los conjuntos de rejilla/marco se deben instalar con cemento-cola. No se permite el uso de silicona acética para la instalación de las canaletas y los conjuntos de rejillas/marcos.

KERDI-LINE es un sistema que cumple con las normas de impermeabilización vigentes en Alemania y, junto con los sistemas Schlüter mencionados anteriormente, también posee el certificado de pruebas de impermeabilización (abP). Además, el sistema cumple con la norma de colocación de cerámica UNE 18534 garantizando una unión totalmente estanca entre el desagüe y el sistema de impermeabilización KERDI.

Los grados de exposición a la humedad según el certificado abP se pueden encontrar en las fichas técnicas correspondientes. KERDI-LINE es un componente de un sistema con certificado de aprobación europea (ETA = European Technical Assessment) de acuerdo con ETAG 022 (impermeabilización en contacto directo con el recubrimiento). Los productos Schlüter mencionados anteriormente han sido ensayados con KERDI-LINE y cuentan con marcado CE.

Con Schlüter-KERDI-LINE-GTO se dispone de un sifón seco con membrana de silicona. Este se puede utilizar en sustitución del sifón convencional de dos piezas para evitar la formación de olores, que se producen en platos de ducha poco utilizados (p. ej., en baños de invitados, apartamentos de vacaciones, etc.), provocados por la desecación del agua en el sifón. Con una capacidad de desagüe de como mín. 0,4 l/s (según EN 1253), el sifón seco también puede sustituir de forma permanente la unidad de sifón existente y, dado el caso, contrarrestar una ventilación insuficiente en el desagüe. El sifón seco no es compatible con los modelos KERDI-LINE-F / -VS / -VOS.

Nota:

KERDI-LINE-H y -V se pueden montar como sistema completo con el panel de pendiente adecuado Schlüter-KERDI-SHOWER-L con impermeabilización KERDI integrada (véase la ficha técnica 8.8). En principio, también es posible el montaje con un recrecido con pendiente de obra. El recrecido se debe impermeabilizar en toda su superficie con Schlüter-KERDI (véase la ficha técnica 8.1), DITRA (véase la ficha técnica 6.1) o -DITRA-HEAT (véase la ficha técnica 6.4).

Como complemento del sistema, están disponibles para la conexión al suelo o la entrega a pared, los perfiles Schlüter-SHOWERPROFILE-S y R (véase la ficha técnica 14.1). Para la entrega a las paredes laterales, dependiendo de la pendiente, existe la cuña de pendiente SHOWERPROFILE-S. La impermeabilización de las paredes se debe realizar con Schlüter-KERDI (véase la ficha técnica 8.1) o con Schlüter-KERDI-BOARD (véase la ficha técnica 12.1).

Aislamiento acústico

Para cumplir el aislamiento acústico según DIN 4109, VDI 4100, ÖNORM B 8115-2 o SIA 181, está disponible Schlüter-KERDI-LINE-SR como lámina de aislamiento acústico, que ha sido testada en combinación con KERDI-LINE-H 40 y -H 50 para cumplir los requisitos de ruido de impacto, niveles de ruido de las instalaciones y ruido de uso. Puede consultar información detallada en el manual técnico de KERDI-LINE-SR. Estos requisitos se basan en las normas y regulaciones para Alemania, Austria y Suiza. Por favor, consulte los requisitos que aplican para su país.

A continuación, se describen los pasos de instalación de los diferentes sistemas de drenaje.

Instalación con altura constructiva reducida:

KERDI-LINE-H, -H 50 G2 y -F están concebidos con salida horizontal por encima del forjado. KERDI-LINE-F es especialmente adecuado, debido a su baja altura de construcción de solo 60 mm, para proyectos de reforma y de rehabilitación. En el caso de que sea posible un drenaje a través del forjado, p. ej., con KERDI-LINE-V, se puede lograr una altura constructiva ≥ 24 mm.

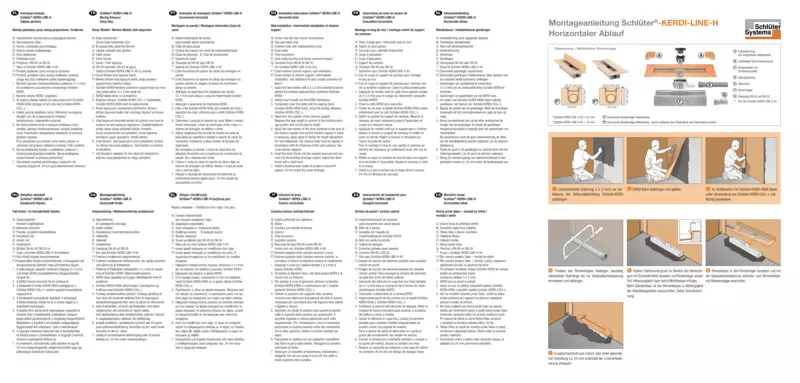

Schlüter-KERDI-LINE-H

Salida horizontal

1. Coloque el elemento portador de la canaleta sobre un soporte plano y nivelado. Para nivelar las irregularidades y la altura, también se puede instalar y ajustar el elemento portador sobre pegotes de mortero colocados a intervalos regulares, o sobre una capa de nivelación extendida por toda la superficie.

   En el caso de la versión de pared, la canaleta deberá ajustarse según el espesor del revestimiento de la pared.

   En la versión central, el elemento portante se debe instalar de forma simétrica con ayuda de las tiras de relleno que se suministran.

   Indicación: Para mejorar el aislamiento acústico en la zona de la ducha, instale la placa de aislamiento KERDI-LINE-SR y cubra los bordes con cinta perimetral aislante.

   Las placas de aislamiento acústico se colocan a testa sobre el soporte estable. Hay que tener en cuenta que la parte impresa esté colocada hacia arriba. Para evitar puentes acústicos se deben cubrir todas las uniones entre placas con la cinta adhesiva Schlüter-DITRA-SOUND-KB.

   Para más información sobre la instalación de los sistemas constructivos del sistema según los requisitos de aislamiento acústico de las correspondientes normas y reglamentos, véase el manual de planificación.

2. Inserte la canaleta en el elemento portador, que dispone de una tubería cortada a medida para ser conectada al desagüe del edificio.

   Es conveniente realizar una prueba de estanqueidad.

3. A continuación, el panel de pendiente Schlüter-KERDI-SHOWER-LT/ -LTS se instala a ras del borde superior del elemento portador sobre un recrecido nivelado y con capacidad de carga suficiente o sobre un relleno adecuado a la altura correcta contra la canaleta de desagüe KERDI-LINE-H montada así con un ajuste perfecto (véase la ficha técnica 8.8).

   Alternativamente, se puede instalar un recrecido con pendiente a la altura correcta cuya pendiente arrancará desde la canaleta del elemento portador del desagüe.

4. Para pegar el manguito KERDI, se aplica en la superficie impermeabilizada el adhesivo de sellado KERDI-COLL-L (véase la ficha técnica 8.4) con una llana dentada de 3 x 3 o 4 x 4 mm y, sobre la misma, se adhiere el manguito KERDI en toda su superficie.

   Se debe tener en cuenta el tiempo abierto del adhesivo. El sellado de las entregas a pared también se debe realizar con las bandas de sellado KERDI-KEBA pegadas con KERDI-COLL-L.

Las canaletas hasta 120 cm de longitud son de acero inoxidable embutido calidad V4A (n.º de material 1.4404 = AISI 316L). A partir de 130 cm, son de acero inoxidable doblado, soldado y a continuación decapado, calidad V4A (n.º de material 1.4404 = AISI 316L). Las canaletas se suministran de fabrica con un manguito KERDI. Se trata de un manguito de impermeabilización fabricado en polietileno con un geotextil especial en ambos lados.

Según el modelo, los botes de salida se fabrican en polipropileno (PP) de alto impacto o acrilonitrilo butadieno estireno (ABS).

El sifón es de polipropileno reforzado con fibras (PP).

El elemento portador de la canaleta es de poliestireno expandido (EPS) estable a la presión.

Propiedades del material y campos de aplicación

Los canaletas y los conjuntos de rejilla/marco están clasificados como K3 según la norma EN 1253 "Sumideros y sifones para edificios. Parte 1: Sumideros y sifones con cierre hidráulico de al menos 50 mm. Es decir, son aptos para su instalación en áreas sin tráfico, p. ej., cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas.

Las canaletas, los marcos y las rejillas son aptas para sillas de ruedas.

KERDI-LINE de acero inoxidable V4A, cepillado (n.º de material 1.4404 = AISI 316L) es especialmente adecuado cuando se esperan altas cargas mecánicas o químicas.

El acero inoxidable en calidad 1.4404 no es resistente a todos los productos químicos, p. ej., ácido clorhídrico y ácido fluorhídrico, ni a determinadas concentraciones de cloro o salmuera.

Este hecho en determinados casos también es aplicable a las piscinas de agua salada. En casos especiales se debe comprobar la idoneidad de este sistema de desagüe según las cargas químicas y mecánicas esperadas. Se debe renunciar al uso de productos de limpieza agresivos.
