Schlüter-KERDI-LINE-F  Set completo para desagüe lineal con salida horizontal

Schlüter-KERDI-LINE es un sistema de desagüe lineal compuesto por varias piezas para la construcción de platos de ducha a nivel de suelo con baldosas de cerámica, piedra natural y otros recubrimientos.

Consta de una canaleta de acero inoxidable y un conjunto de rejilla/marco, que puede ajustarse al espesor del recubrimiento con la ayuda de los accesorios de montaje incluidos en el set. Las marcos de contorno están disponibles en dos versiones. Bien como marco de contorno con una superficie visible de 10 mm de ancho en acero inoxidable cepillado, pulido alto brillo o lacado en polvo, o bien como marco de contorno estrecho.

Schlüter-KERDI-LINE-F con salida horizontal en la parte frontal, dispone de un bote de salida con sifón integrado.

Capacidad de desagüe:

• 0,45 l/s

Columna de agua en sifón:

• 25 mm

Altura del elemento portador:

• DN 40 = 60 mm

En los modelos KERDI-LINE-H 50 y -H 40, se instala la canaleta de un modo sencillo y rápido en el elemento portador de poliestireno diseñado a medida. En los modelos KERDI-LINE-V, -H 50 G2 y KERDI-LINE-F, debido a las características del sistema de drenaje, la canaleta y el elemento portador para canaleta están unidos de forma fija entre sí.

KERDI-LINE es apto para su instalación en el centro del plato de ducha, así como en la zona de pared.

Longitud del desagüe lineal KERDI-LINE-F:

• 50 cm a 120 cm, en intervalos de 10 cm

Sobre el borde de la canaleta se encuentra, previamente instalado de fábrica, el manguito impermeable KERDI.

El manguito sirve para la entrega segura de la canaleta al sistema de impermeabilización, tanto en el suelo como a paredes colindantes.

De este modo, en combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT o Schlüter-KERDI-BOARD y los correspondientes adhesivos de sellado de sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe lineal.

Nota: la instalación de Schlüter-KERDI-LINE y los conjuntos de rejilla/marco se deben instalar con cemento-cola. No se permite el uso de silicona acética para la instalación de las canaletas y los conjuntos de rejillas/marcos.

KERDI-LINE es un sistema que cumple con las normas de impermeabilización vigentes en Alemania y, junto con los sistemas Schlüter mencionados anteriormente, también posee el certificado de pruebas de impermeabilización (abP). Además, el sistema cumple con la norma de colocación de cerámica UNE 138002 garantizando una unión totalmente estanca entre el desagüe y el sistema de impermeabilización KERDI.

Los grados de exposición a la humedad según el certificado abP se pueden encontrar en las fichas técnicas correspondientes. KERDI-LINE es un componente de un sistema con certificado de aprobación europea (ETA = European Technical Assessment) de acuerdo con ETAG 022 (impermeabilización en contacto directo con el recubrimiento). Los productos Schlüter mencionados anteriormente han sido ensayados con KERDI-LINE y cuentan con marcado CE.

Con Schlüter-KERDI-LINE-GTO se dispone de un sifón seco con membrana de silicona. Este se puede utilizar en sustitución del sifón convencional de dos piezas para evitar la formación de olores, que se producen en platos de ducha poco utilizados (p. ej., en baños de invitados, apartamentos de vacaciones, etc.), provocados por la desecación del agua en el sifón. Con una capacidad de desagüe de 0,45 l/s (según EN 1253), el sifón seco también puede sustituir de forma permanente la unidad de sifón existente y, dado el caso, contrarrestar una ventilación insuficiente en el desagüe. El sifón seco no es compatible con los modelos KERDI-LINE-F / -VS / -VOS.

Nota:

Con KERDI-LINE-H 50 G2, -V 50 G2 y KERDI-LINE-F, es necesaria la construcción de un recrecido con pendiente de obra debido a las características del sistema de drenaje lineal. El recrecido se debe impermeabilizar con Schlüter-DITRA (véase la ficha técnica 6.1) o Schlüter-DITRA-HEAT.

Como complemento del sistema, están disponibles para la conexión al suelo o la entrega a pared, los perfiles Schlüter-SHOWERPROFILE-S y R (véase la ficha técnica 14.1). Para la entrega a las paredes laterales, dependiendo de la pendiente, existe la cuña de pendiente SHOWERPROFILE-S. La impermeabilización de las paredes se debe realizar con Schlüter-KERDI (véase la ficha técnica 8.1) o con Schlüter-KERDI-BOARD (véase la ficha técnica 12.1).

Instalación con altura constructiva reducida:

KERDI-LINE-H -H 50 G2 y -F están concebidos con salida horizontal por encima del forjado. KERDI-LINE-F es especialmente adecuado, debido a su baja altura de construcción de solo 60 mm, para proyectos de reforma y de rehabilitación. En el caso de que sea posible un drenaje a través del forjado, p. ej., con KERDI-LINE-V, se puede lograr una altura constructiva ≥ 24 mm.

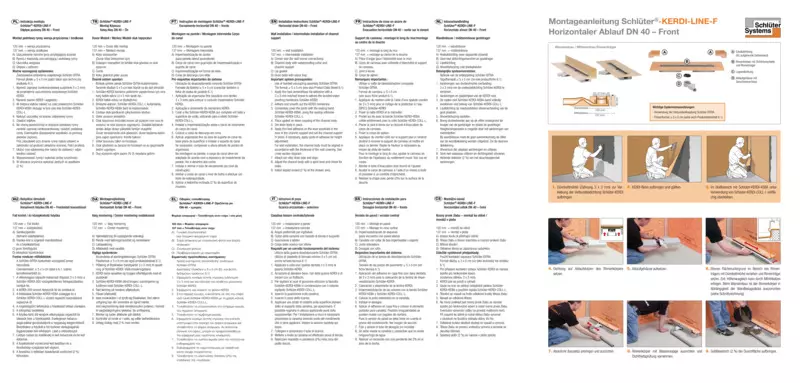

Schlüter-KERDI-LINE-F

Salida horizontal frontal con baja altura de construcción

1. Colocar el retén labial en el tubo de salida del cuerpo de la canaleta. (Tenga en cuenta la posición).
2. Posteriormente, colocar el cuerpo del desagüe con sifón integrado.
3. Colocar el elemento portante de la canaleta sobre un soporte estable y nivelado con mortero en capa fina. Para nivelar las irregularidades y la altura, también se puede instalar y ajustar el elemento portador sobre pegotes de mortero colocados a intervalos regulares, o sobre una capa de nivelación extendida por toda la superficie. En el caso de la versión de pared, la canaleta deberá ajustarse según el espesor del revestimiento de la pared. En la versión central, el elemento portante se debe instalar de forma simétrica con ayuda de las tiras de relleno que se suministran.
4. A continuación, conecte el cuerpo del desagüe a la bajante del edificio. Nivelar el sumidero y realizar una prueba de estanqueidad para confirmar que no existe ninguna fuga.
5. Posteriormente, se realiza un recrecido en la zona del plato de ducha con una pendiente del (2 %), que deberá enrasarse con el borde superior del elemento portador de la canaleta KERDI-LINE-F.
6. Una vez que el recrecido de la zona del plato de ducha sea transitable, se colocará la lámina de impermeabilización y desolidarización DITRA en capa fina (con una llana dentada de 3 x 3 mm o 4 x 4 mm).

   El formato de las baldosas sobre DITRA debe ser de al menos 5 x 5 cm (véase también la ficha técnica 6.1).

7. Para pegar el manguito KERDI, se aplica en la superficie impermeabilizada el adhesivo de sellado KERDI-COLL-L (véase la ficha técnica 8.4) con una llana dentada de 3 x 3 o 4 x 4 mm y, sobre la misma, se adhiere el manguito KERDI en toda su superficie. Se debe tener en cuenta el tiempo abierto del adhesivo. El sellado de las entregas a pared se debe realizar y pegar correctamente con bandas de sellado KERDI-KEBA usando KERDI-COLL-L.

Instalación versión pared/esquina

1. Cortar el manguito KERDI para adaptarlo a la esquina.
2. El manguito KERDI debe adherirse de forma estanca con KERDI-COLL-L. La pieza de ángulo interior Schlüter-KERDI-KERECK incluida en el volumen de suministro se debe cortar a medida.
3. A continuación, se debe pegar con KERDI-COLL-L.

Las canaletas hasta 120 cm de longitud son de acero inoxidable embutido calidad V4A (n.º de material 1.4404 = AISI 316L). Las canaletas se suministran de fabrica con un manguito KERDI. Se trata de un manguito de impermeabilización fabricado en polietileno con un geotextil especial en ambos lados.

Según el modelo, los botes de salida se fabrican en polipropileno (PP) de alto impacto o acrilonitrilo butadieno estireno (ABS).

El sifón es de polipropileno reforzado con fibras (PP).

El elemento portador de la canaleta es de poliestireno expandido (EPS) estable a la presión.

Propiedades del material y campos de aplicación

Los canaletas y los conjuntos de rejilla/marco están clasificados como K3 según la norma EN 1253 "Sumideros y sifones para edificios. Parte 1: Sumideros y sifones con cierre hidráulico de al menos 50 mm. Es decir, son aptos para su instalación en áreas sin tráfico, p. ej., cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas.

Las canaletas, los marcos y las rejillas son aptas para sillas de ruedas.

KERDI-LINE de acero inoxidable V4A, cepillado (n.º de material 1.4404 = AISI 316L) es especialmente adecuado cuando se esperan altas cargas mecánicas o químicas.

El acero inoxidable en calidad 1.4404 no es resistente a todos los productos químicos, p. ej., ácido clorhídrico y ácido fluorhídrico, ni a determinadas concentraciones de cloro o salmuera.

Este hecho en determinados casos también es aplicable a las piscinas de agua salada. En casos especiales se debe comprobar la idoneidad de este sistema de desagüe según las cargas químicas y mecánicas esperadas. Se debe renunciar al uso de productos de limpieza agresivos.
