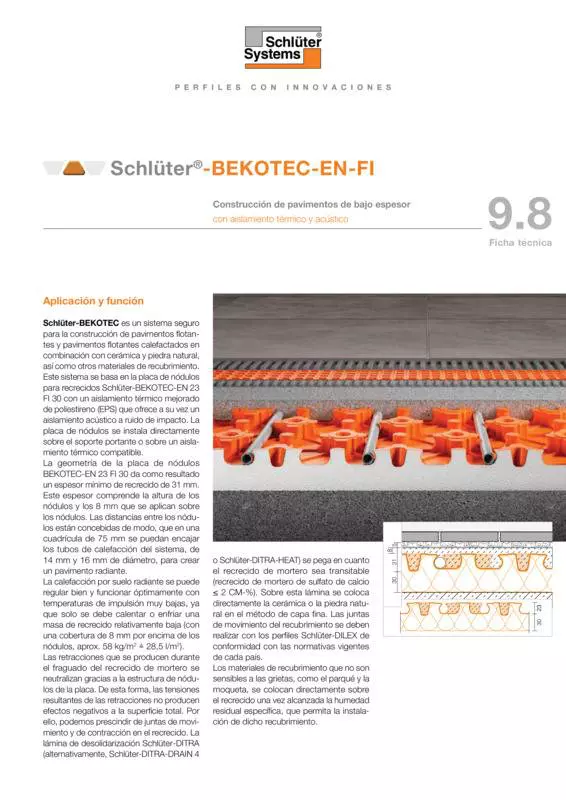

Schlüter-BEKOTEC-EN-FI  La placa de nódulos con aislamiento y silenciosa para recrecidos

Schlüter-BEKOTEC es un sistema seguro para la construcción de pavimentos flotantes y pavimentos flotantes calefactados. Con él se obtienen pavimentos de cerámica, piedra natural u otros materiales sin grietas.

Este sistema se basa en la placa de nódulos para recrecidos Schlüter-BEKOTEC-EN-23-FI-30 con aislamiento acústico a ruido y aislamiento térmico adicional de poliestireno (EPS). La placa de nódulos se instala directamente sobre el soporte portante o sobre un aislamiento térmico compatible.

La geometría de la placa de nódulos BEKOTEC-EN-23-FI-30 da como resultado un espesor mínimo de recrecido de 31 mm. Este espesor comprende la altura de los nódulos y los 8 mm que se aplican sobre los nódulos. Las distancias entre los nódulos están concebidas de modo que en una cuadrícula de 75 mm se puedan encajar los tubos de calefacción del sistema, de 14 y 16 mm de diámetro, para crear un pavimento radiante. La calefacción por suelo radiante se puede regular bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo se debe calentar o enfriar una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 58°kg/m² ≙ 28,5°l/m²).

Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos en la superficie total. Por ello, podemos prescindir de juntas de contracción y de movimiento en el recrecido. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega en cuanto el recrecido de mortero sea transitable (recrecido de mortero de sulfato de calcio ≤2 CM-%). Sobre esta lámina se coloca directamente la cerámica o la piedra natural por el método de capa fina. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX de acuerdo con las normativas vigentes.

Los materiales de recubrimiento que no son sensibles a las grietas, como el parqué o las alfombras, se colocan directamente sobre el recrecido una vez éste alcance la humedad residual específica que permite la instalación del recubrimiento.

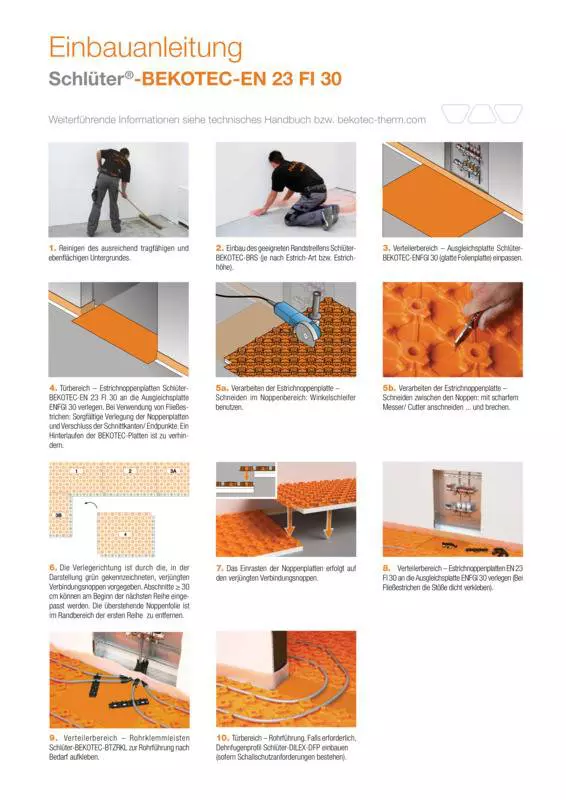

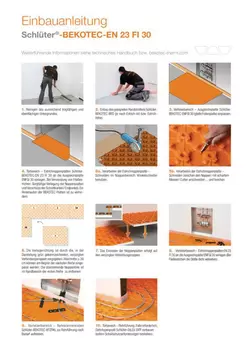

1. BEKOTEC-EN-23-F -30 se coloca sobre un soporte plano y estable. Las superficies deben estar niveladas y no presentar irregularidades (por ejemplo, restos de mortero). Las irregularidades presentes en el soporte se deben compensar previamente con recrecidos o morteros de nivelación adecuados. Si es necesario, se deberá colocar sobre el soporte un aislamiento térmico adicional estable a la presión (DEO) teniendo en cuenta las exigencias de aislamiento térmico. No está permitido la instalación de un aislamiento acústico a ruido adicional.
2. Se debe establecer una junta perimetral con la ayuda de Schlüter-BEKOTEC-BRS en los perímetros del pavimento en los muros ascendentes y en las entregas con otros elementos.
3. Las placas de nódulos BEKOTEC-EN-23-FI-30 se deben cortar con precisión en la zona de los bordes. Debe retirarse la placa de nódulos sobrante del perímetro de la primera hilera. Las secciones ≥ 30 cm se pueden colocar al inicio de la siguiente hilera. El encastre de las placas de nódulos se realiza en los nódulos de unión estrechos.
   En la zona de paso de puerta y en la zona de distribución, se puede utilizar la placa lisa Schlüter-BEKOTEC-ENFGI-30 para simplificar el tendido de los tubos de calefacción. La placa lisa también posee en su parte inferior el aislamiento de poliestireno expandido (EPS) de 30 mm. El uso de la guía de fijación autoadhesiva Schlüter-BEKOTEC-ZRKL permite una guiado exacto de los tubos en esta zona.
4. Para instalar el suelo radiante Schlüter-BEKOTEC-THERM, los tubos de calefacción de 14 o 16 mm de diámetro pertenecientes al sistema se pueden fijar entre los nódulos. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de Schlüter-BEKOTEC.
5. Durante la instalación del recrecido se aplicará, sobre la placa de nódulos, recrecido de cemento de mortero de cemento fresco o de sulfato de calcio con una cobertura de recrecido mínima sobre los nódulos de 8 mm. Tanto en el recrecido de cemento como en el de sulfato de calcio se debe mantener una resistencia a compresión de C20 a C35, y una resistencia a flexotracción de F4, máx. F5. Si en el caso de recrecidos de mortero en base cemento hay un grado de contracción SW1, también se pueden utilizar productos con una resistencia a flexotracción mayor. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 25 mm por encima de los nódulos. Al colocar un recrecido autonivelante, es necesario asegurarse de que las placas de nódulos se coloquen cuidadosamente y de que los bordes de corte/puntos finales estén cerrados. Se debe evitar que el material se filtre por debajo de las placas BEKOTEC. En este caso, se deben tener en cuenta los sistemas autorizados para esta aplicación.
   Nota: Si el recrecido de mortero posee características diferentes a las indicadas, es necesario consultar previamente con nuestro departamento técnico la idoneidad del mismo. Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido debe separarse en la zona de paso de puertas entre estancias mediante el perfil de junta de dilatación Schlüter-DILEX-DFP.
6. Inmediatamente después de que se alcance una resistencia inicial, que permita el tránsito sobre el recrecido de mortero cemento, se puede colocarla la lámina de desolidarización DITRA (alternativamente, DITRA-DRAIN 4 o DITRA-HEAT) observando las instrucciones de instalación descritas en las fichas técnicas. Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
7. A continuación, en la parte superior de la lámina de desolidarización se puede instalar inmediatamente un recubrimiento de cerámica o de piedra natural por el método de capa fina. Los pavimentos colocados sobre una lámina de desolidarización se deben dividir con juntas de movimiento en paños más pequeños, según las normativas vigentes. Para realizar juntas de movimiento, se deben utilizar los perfiles de junta de movimiento Schlüter-DILEX-BWB, BWS, KS, AKWS o F (véase la información de producto 4.6 - 4.8, 4.18 y 4.23).
8. El perfil de junta de movimiento perimetral Schlüter-DILEX-EK o -RF (véase la información de producto 4.14) se debe instalar como junta de movimiento flexible en la zona de transición entre el suelo y la pared. Para ello, antes se debe cortar el sobrante de la cinta perimetral Schlüter-BEKOTEC-BRS.
9. Si se utiliza el Pavimento Cerámico Climatizado Schlüter-BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos siete días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la alcanzar la temperatura de uso deseada.
10. Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parqué, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. Aquí se debe tener en cuenta adaptar la altura del recrecido a los respectivos espesores de los distintos recubrimientos.
    Nota: Además de las normas de instalación vigentes en cada caso, se debe tener en cuenta la humedad residual del recrecido para el material de recubrimiento seleccionado.
    Para obtener instrucciones detalladas sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.

BEKOTEC-EN 23 FI 30 está fabricada con una lámina de poliestireno termoconformado resistente a la presión en su cara superior y un relleno de espuma con poliestireno expandido (EPS) en la cara inferior. Es adecuada para el uso de recrecidos a base de cemento o sulfato de calcio de colocación convencional, así como recrecidos autonivelantes.
